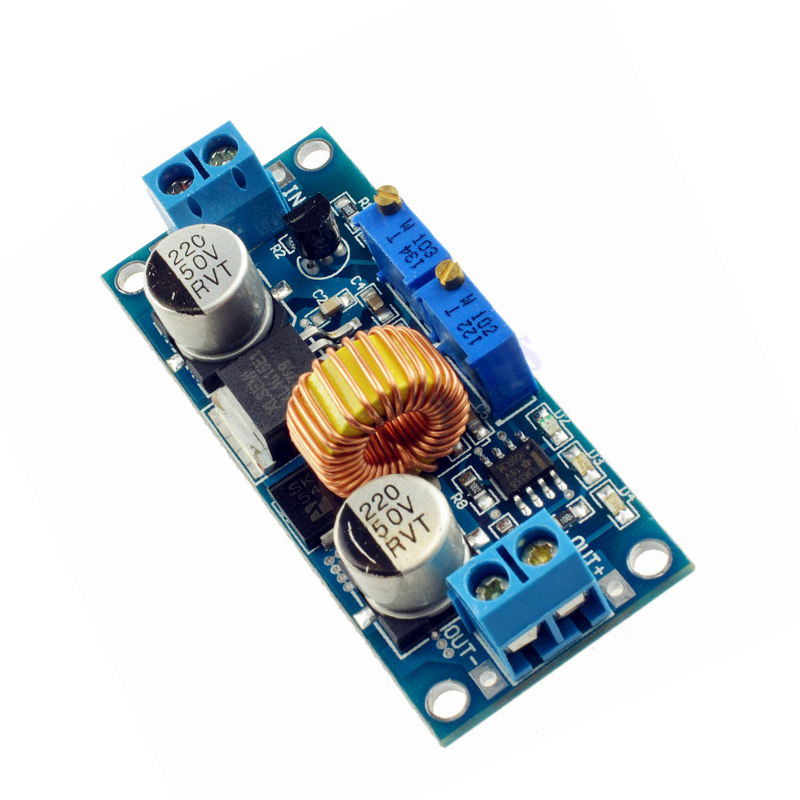

Mạch Giảm Áp DC XL4015 (5A) Có Chỉnh Dòng và Sạc Pin Lion

(Mã SP:CG000316)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

47.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Mạch giảm áp XL4015 5A có chỉnh dòng là module DC-DC dạng buck (giảm áp) chất lượng cao, tích hợp cả điều chỉnh điện áp và dòng điện, đặc biệt phù hợp cho ứng dụng sạc pin Li-ion, LED công suất, quạt, motor, và nhiều thiết bị điện tử khác yêu cầu nguồn DC ổn định.

  • IC chính: XL4015

  • Dạng: DC-DC Buck Converter

  • Tích hợp chiết áp chỉnh áp và chỉnh dòng riêng biệt

  • Hỗ trợ sạc pin Li-ion chuẩn 4.2V

  • LED báo sạc (đỏ) và đầy (xanh)

Ứng dụng

  • Sạc pin Li-ion 1 cell 3.7V lên 4.2V

  • Sạc pin 18650, pin máy khoan, pin dự phòng DIY

  • Điều chỉnh nguồn cấp cho đèn LED, motor DC, quạt mini

  • Làm nguồn giảm áp ổn định cho các mạch vi điều khiển

Sơ đồ chân

  • IN+: Nguồn vào dương (DC 5V–36V)

  • IN-: Nguồn vào âm (GND)

  • OUT+: Nguồn ra dương (DC 1.25V–32V)

  • OUT-: Nguồn ra âm (GND)

🎛 2 chiết áp xoay:

  • Chiết áp 1: Điều chỉnh điện áp ra

  • Chiết áp 2: Điều chỉnh giới hạn dòng sạc

Thông số kĩ thuật

Thông số

Giá trị

IC chính

XL4015

Điện áp vào (Vin)

5V – 36V DC

Điện áp ra (Vout)

1.25V – 32V DC (chỉnh được)

Dòng đầu ra tối đa

5A (khuyến nghị < 4A để ổn định)

Công suất tối đa

~75W (có tản nhiệt)

Hiệu suất chuyển đổi

~96%

Bảo vệ

Quá dòng, quá nhiệt

Kích thước

~65mm x 38mm x 15mm

Trạng thái LED

Đỏ: Đang sạc

Hướng dẫn sử dụng

🔌 Cách dùng làm nguồn giảm áp:

  1. Cấp điện vào IN+ / IN-

  2. Kết nối tải vào OUT+ / OUT-

  3. Vặn chiết áp để điều chỉnh Vout mong muốn

🔋 Cách dùng để sạc pin Li-ion:

  1. Kết nối đầu ra vào cell pin 18650 (OUT+ vào cực dương, OUT- vào cực âm)

  2. Điều chỉnh dòng sạc bằng chiết áp thứ 2, khuyến nghị 0.5A – 1A

  3. LED báo đỏ: đang sạc – LED xanh: đầy pin

⚠️ Lưu ý: Không nên sạc pin nếu điện áp đầu vào quá thấp hoặc không có tản nhiệt khi tải cao.

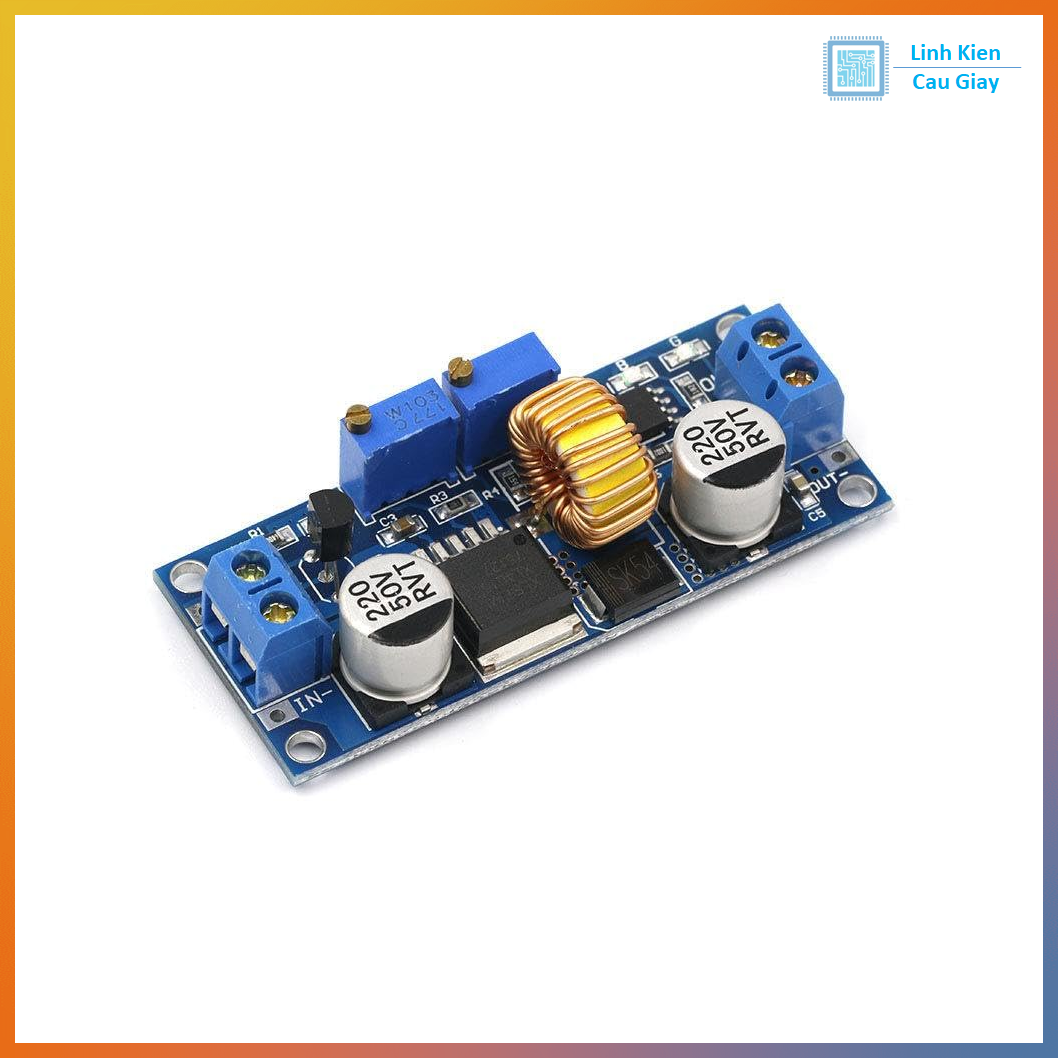

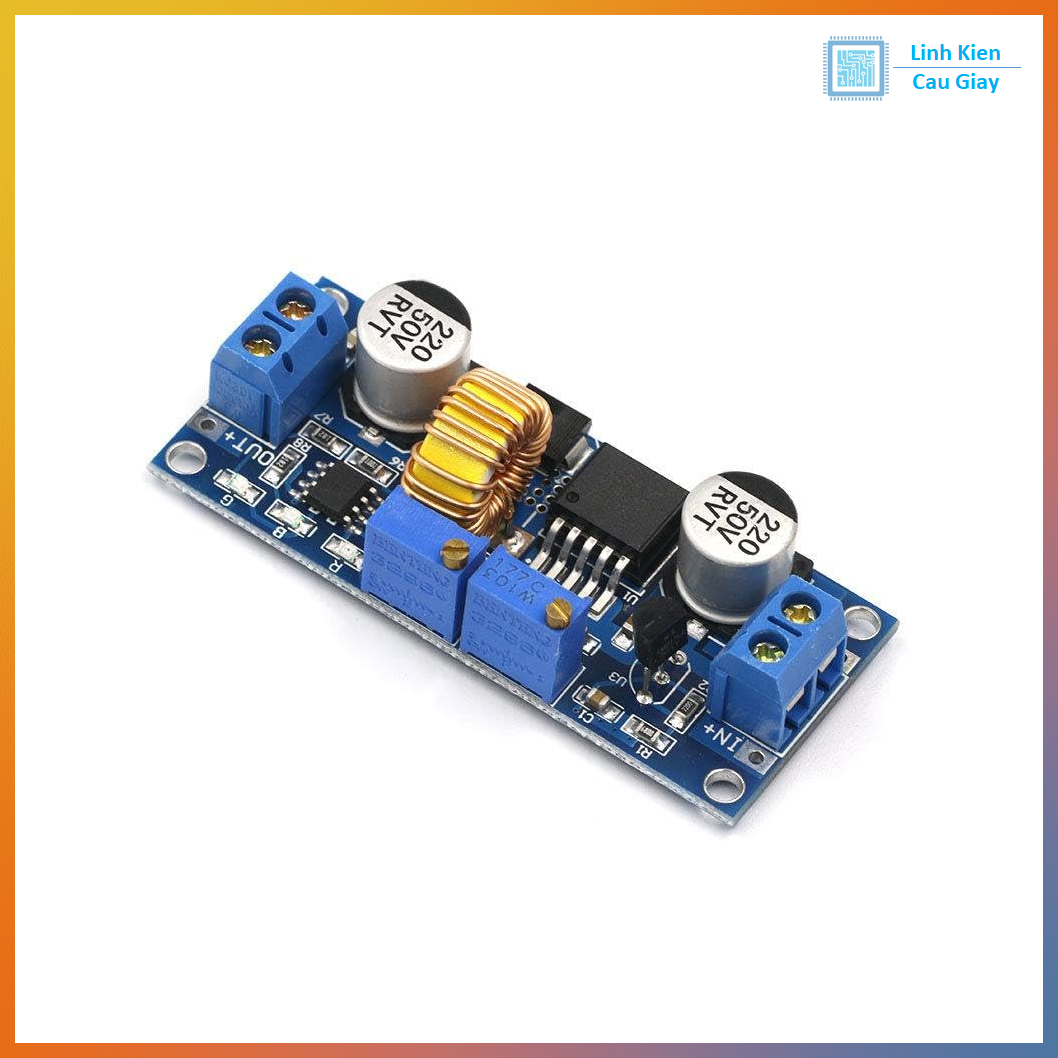

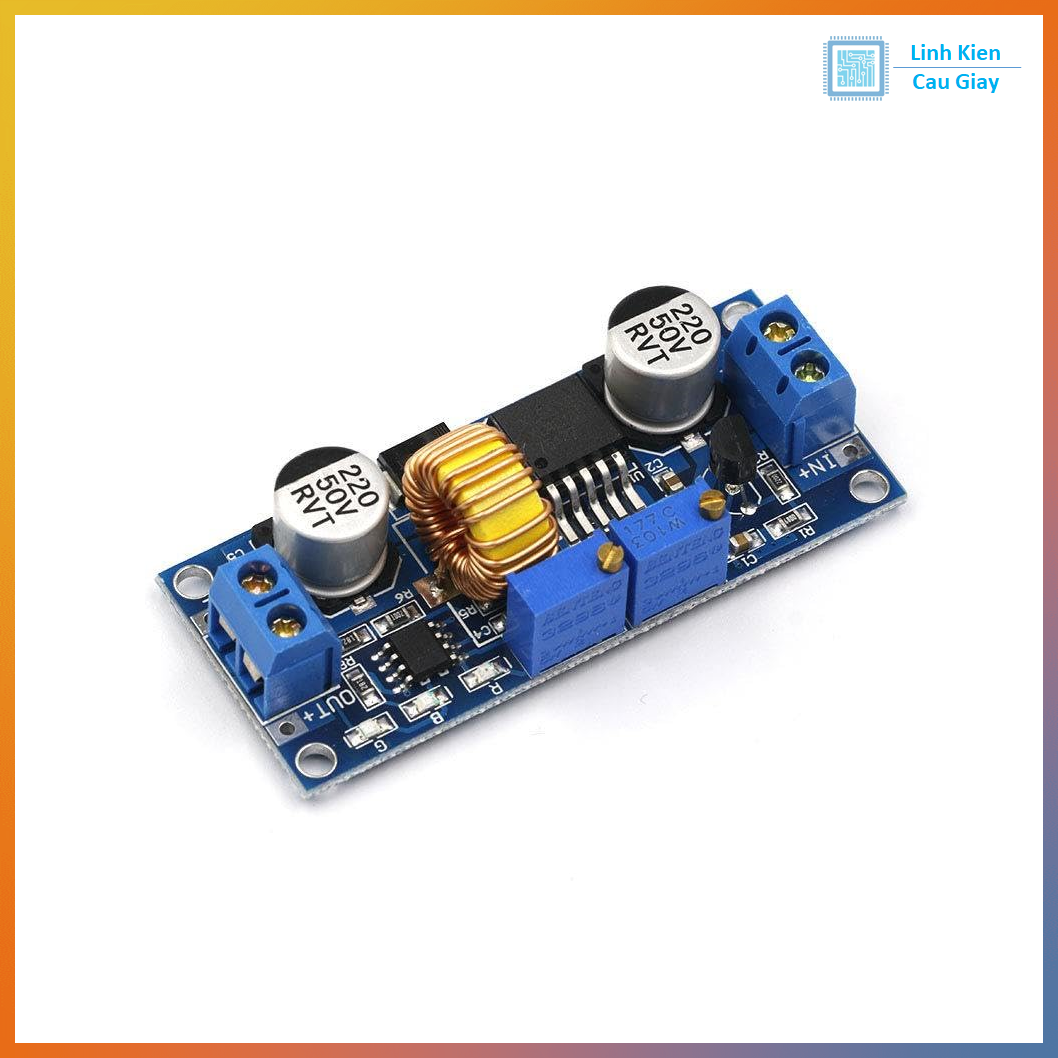

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
