Bảng đèn báo hiệu dung lượng pin Lipo, lithium Vs2

Mô tả sản phẩm

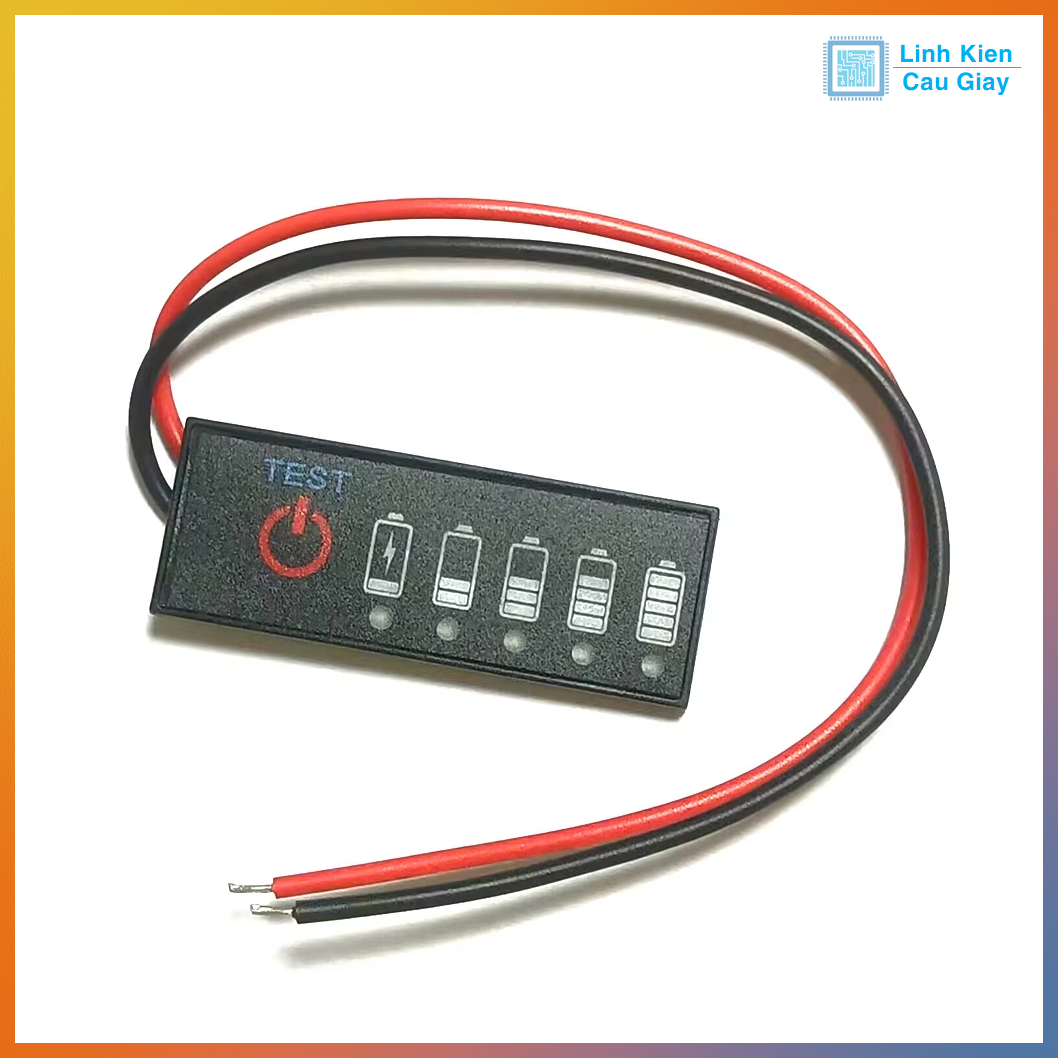

Bảng đèn báo hiệu dung lượng pin LiPo, Lithium Vs2 là thiết bị nhỏ gọn giúp kiểm tra và hiển thị mức dung lượng pin LiPo hoặc Lithium một cách trực quan thông qua 5 đèn LED tương ứng với các mức từ thấp đến cao (1-5 vạch). Sản phẩm có thiết kế tối giản với vỏ nhựa màu đen, tích hợp nút bấm "TEST" và dây cáp 2 chân (đỏ: VCC, đen: GND) để kết nối với pin. Module này hỗ trợ nhiều loại pin LiPo/Lithium với điện áp từ 3.7V đến 14.8V, phù hợp cho các ứng dụng RC, drone, và dự án DIY. Với kích thước nhỏ gọn và cách sử dụng đơn giản, đây là công cụ lý tưởng để theo dõi trạng thái pin một cách nhanh chóng và an toàn.

Ứng dụng

  • Mô hình RC: Kiểm tra dung lượng pin cho máy bay, xe, hoặc thuyền điều khiển từ xa.

  • Drone FPV: Theo dõi trạng thái pin LiPo trên drone để đảm bảo an toàn bay.

  • Dự án DIY: Sử dụng trong các dự án robot hoặc thiết bị chạy pin LiPo/Lithium.

  • Giáo dục STEM: Hỗ trợ các bài học về năng lượng và quản lý pin trong các dự án học tập.

  • Sử dụng cá nhân: Dành cho người dùng cần kiểm tra nhanh mức pin mà không cần thiết bị đo phức tạp.

Sơ đồ chân

  • Dây đỏ (VCC): Kết nối với cực dương của pin LiPo/Lithium.

  • Dây đen (GND): Kết nối với cực âm của pin LiPo/Lithium.

  • Nút TEST: Nhấn để kiểm tra và hiển thị mức dung lượng pin qua đèn LED.

  • Đèn LED (5 mức):

    • 1 vạch: Dung lượng rất thấp

    • 2 vạch: Dung lượng thấp

    • 3 vạch: Dung lượng trung bình

    • 4 vạch: Dung lượng cao

    • 5 vạch: Dung lượng đầy

Lưu ý: Đảm bảo kết nối đúng cực âm và dương của pin để tránh hư hỏng module.

Thông số kĩ thuật

  • Loại pin hỗ trợ: LiPo/Lithium (1S - 4S)

  • Điện áp hoạt động: 3.7V - 14.8V

  • Số mức hiển thị: 5 mức (1-5 vạch)

  • Hiển thị: 5 đèn LED (tích hợp trên icon hình pin)

  • Nút điều khiển: Nút TEST (nhấn để kiểm tra)

  • Dòng tiêu thụ: <5mA (khi kiểm tra)

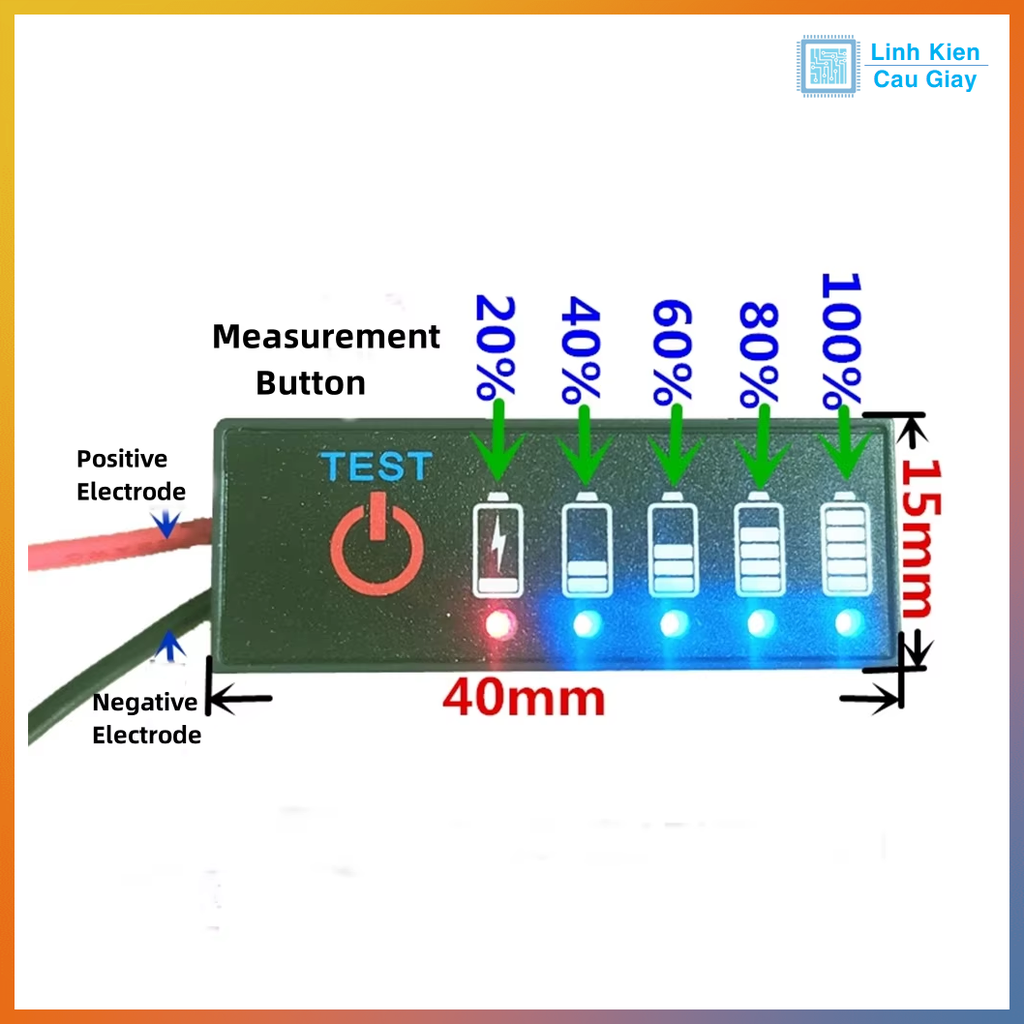

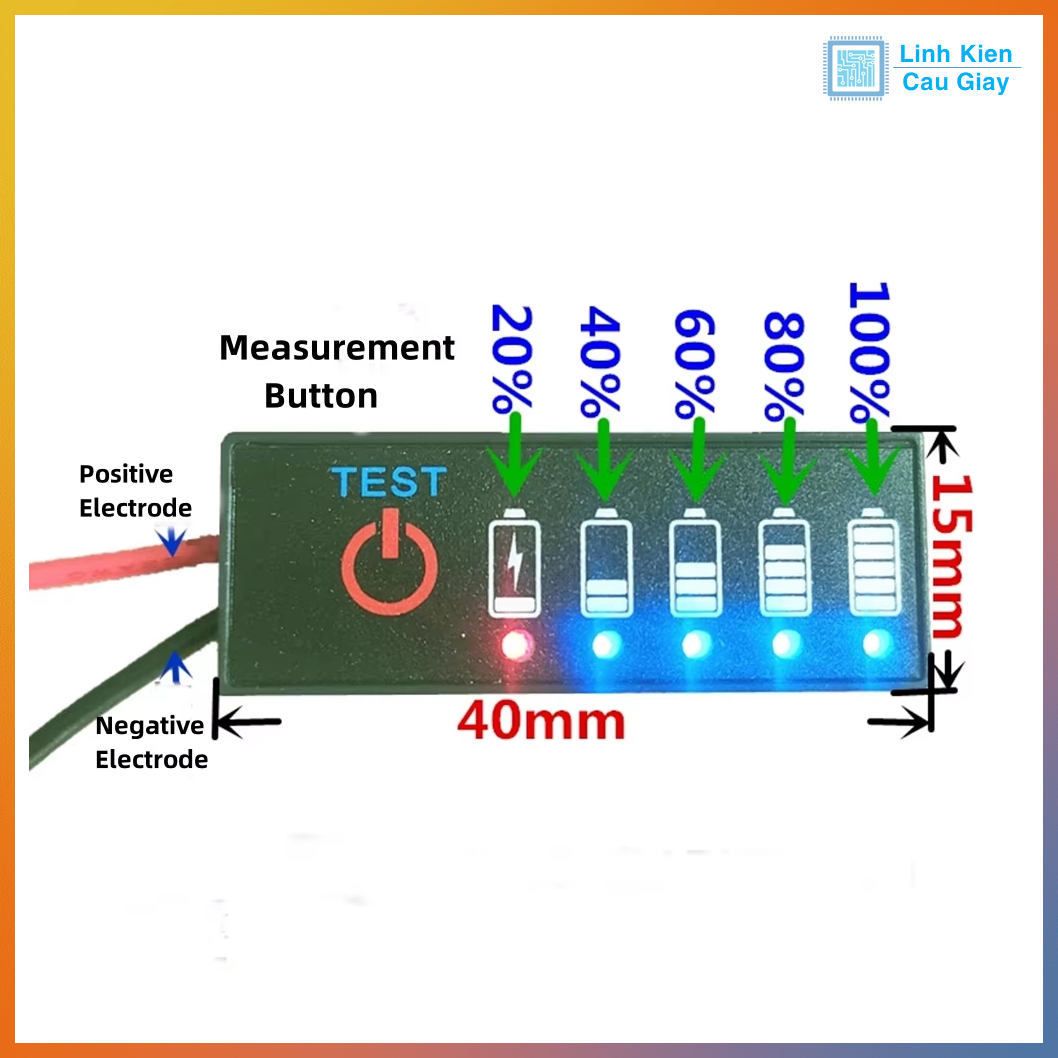

  • Kích thước: 40mm x 15mm x 5mm (ước lượng dựa trên thiết kế chuẩn)

  • Chất liệu vỏ: Nhựa ABS

  • Màu sắc: Đen

  • Trọng lượng: Khoảng 10g

  • Dây cáp: 2 dây (đỏ: VCC, đen: GND), dài khoảng 20cm

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối với pin:

    • Nối dây đỏ (VCC) với cực dương của pin LiPo/Lithium.

    • Nối dây đen (GND) với cực âm của pin LiPo/Lithium.

  2. Kiểm tra dung lượng pin:

    • Nhấn nút "TEST" trên module.

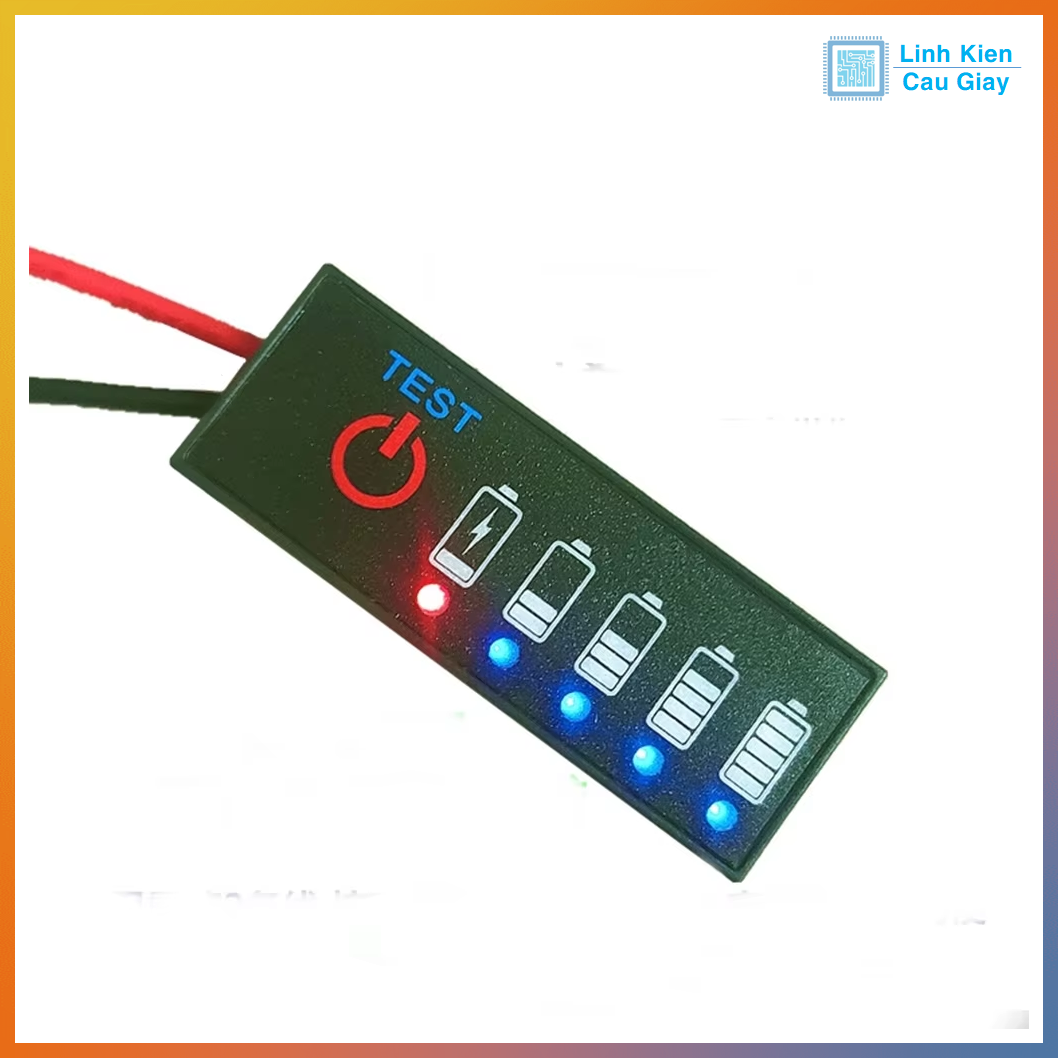

    • Quan sát số lượng đèn LED sáng để biết mức dung lượng pin:

      • 1 vạch: Dung lượng rất thấp

      • 2 vạch: Dung lượng thấp

      • 3 vạch: Dung lượng trung bình

      • 4 vạch: Dung lượng cao

      • 5 vạch: Dung lượng đầy

  3. Ngắt kết nối:

    • Sau khi kiểm tra, ngắt kết nối module khỏi pin để tránh tiêu thụ điện không cần thiết.

  4. Bảo quản:

    • Để module ở nơi khô ráo, tránh ánh nắng trực tiếp hoặc độ ẩm cao.

    • Tránh kết nối với pin bị hư hỏng hoặc rò rỉ để đảm bảo an toàn.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
