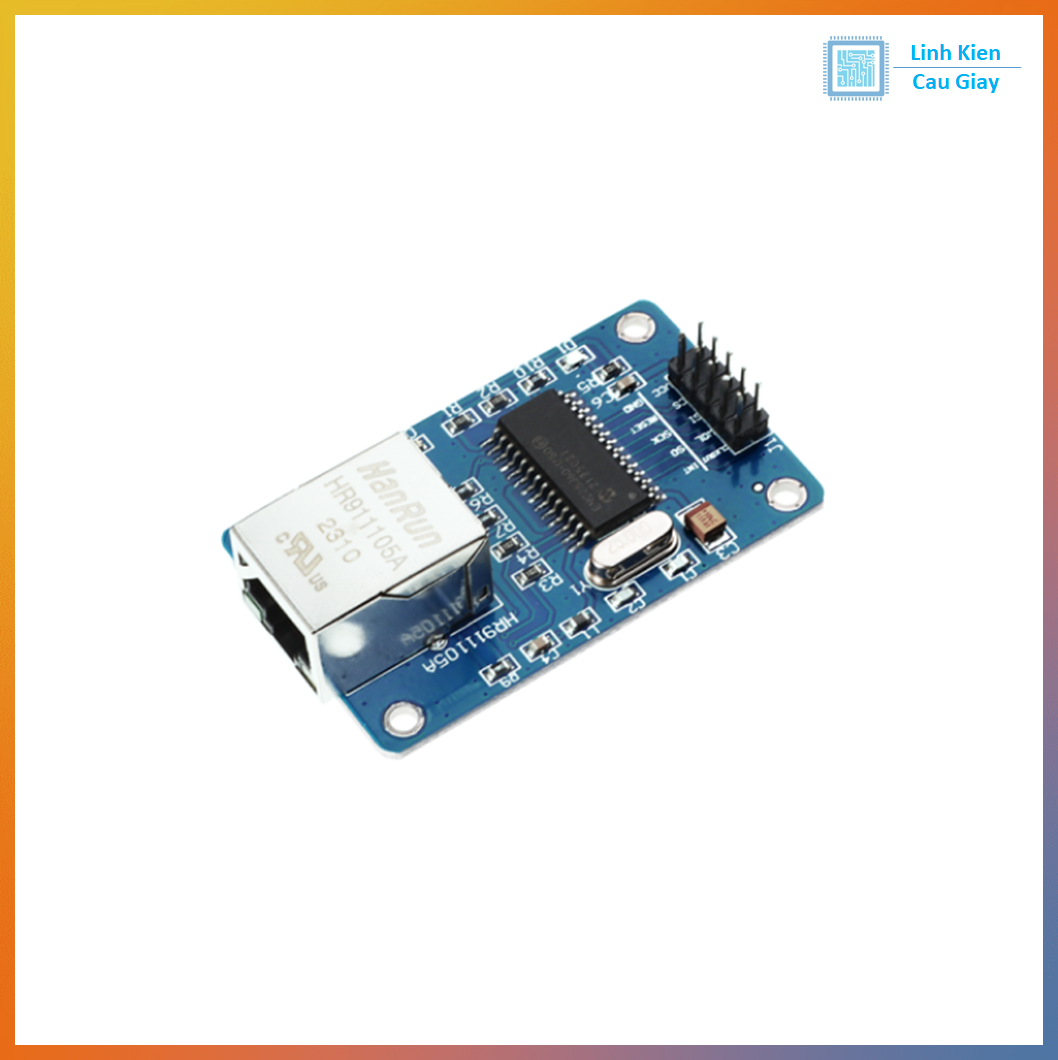

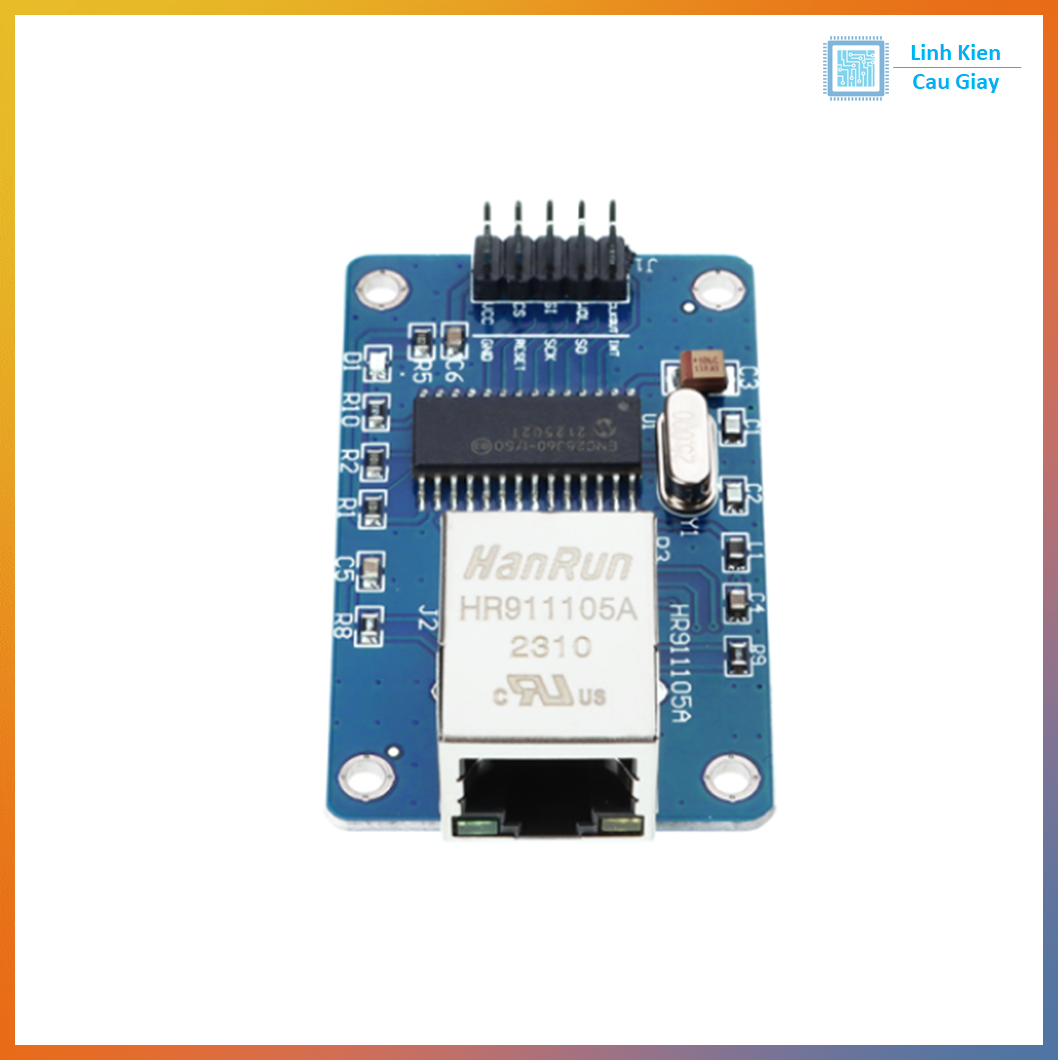

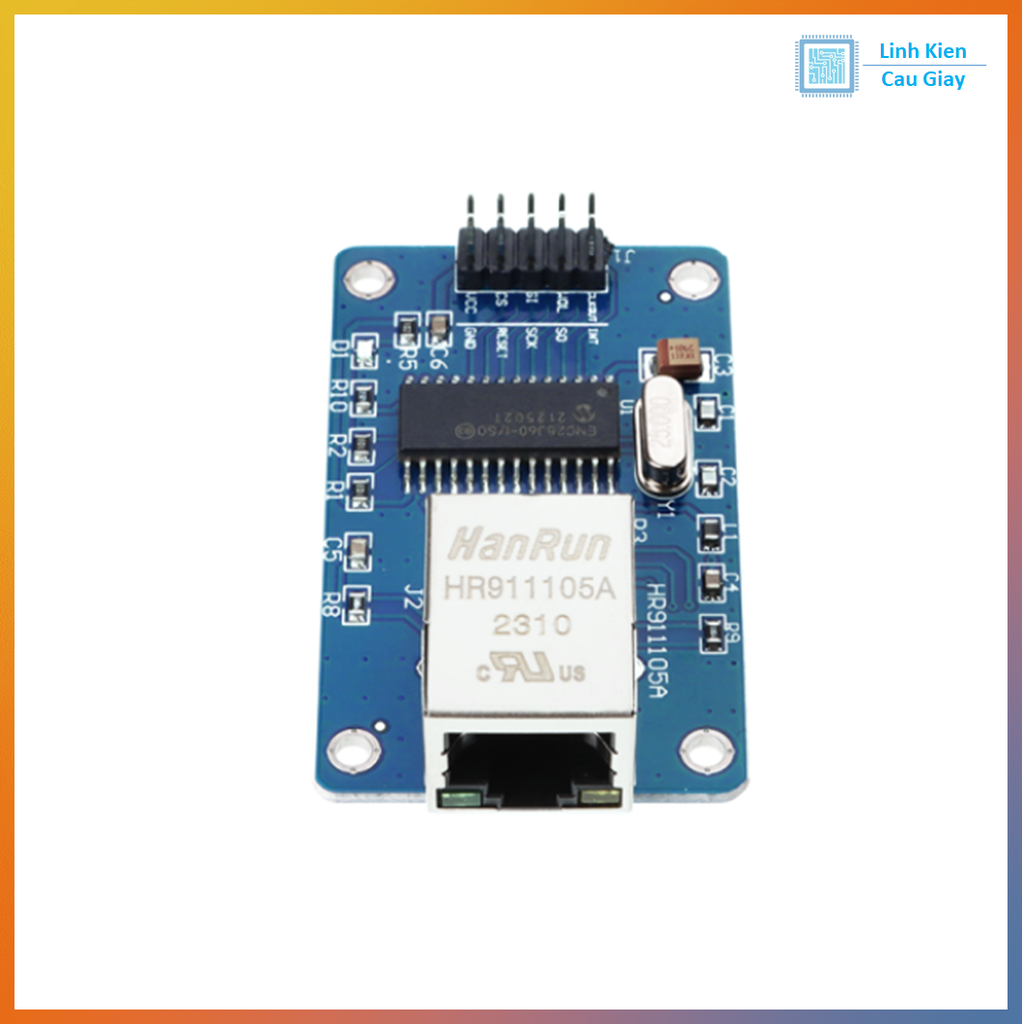

Module Ethernet ENC28J60 SPI 3.3V Hỗ Trợ Web Server

Mô tả sản phẩm

Module Ethernet ENC28J60 là giải pháp lý tưởng để kết nối các vi điều khiển như Arduino, PIC, hoặc STM32 với mạng Internet hoặc mạng nội bộ. Sử dụng IC ENC28J60 của Microchip với giao thức SPI, module hỗ trợ TCP/IP, cung cấp tốc độ truyền dữ liệu lên đến 10Mbps, và tích hợp cổng RJ45 cho kết nối Ethernet. Với bộ nhớ đệm 8KB và khả năng tạo web server, module nhỏ gọn, hoạt động ở 3.3V, phù hợp cho các dự án IoT, giám sát từ xa, hoặc phát triển hệ thống thông minh. Thiết kế bền bỉ, dễ sử dụng, là lựa chọn tối ưu cho người mới và chuyên gia.

Đặc điểm nổi bật:

  • Hỗ trợ giao thức TCP/IP, tạo web server đơn giản.

  • Tích hợp cổng RJ45, giao tiếp SPI với tốc độ 20MHz.

  • Điện áp hoạt động 3.3V, tương thích 5V qua ngõ vào chịu tải.

  • Bộ nhớ đệm 8KB, hỗ trợ tối đa 4 socket đồng thời.

  • Kích thước nhỏ gọn, dễ tích hợp vào các dự án DIY.

Ứng dụng

  • Dự án IoT: Kết nối vi điều khiển với Internet để gửi dữ liệu cảm biến.

  • Web Server: Tạo máy chủ web để điều khiển thiết bị hoặc hiển thị thông tin.

  • Giám sát từ xa: Theo dõi trạng thái thiết bị qua mạng nội bộ/Internet.

  • Học tập và thực hành: Dùng trong các bài học về mạng và vi điều khiển.

  • Nhà thông minh: Điều khiển đèn, quạt, hoặc thiết bị qua giao diện web.

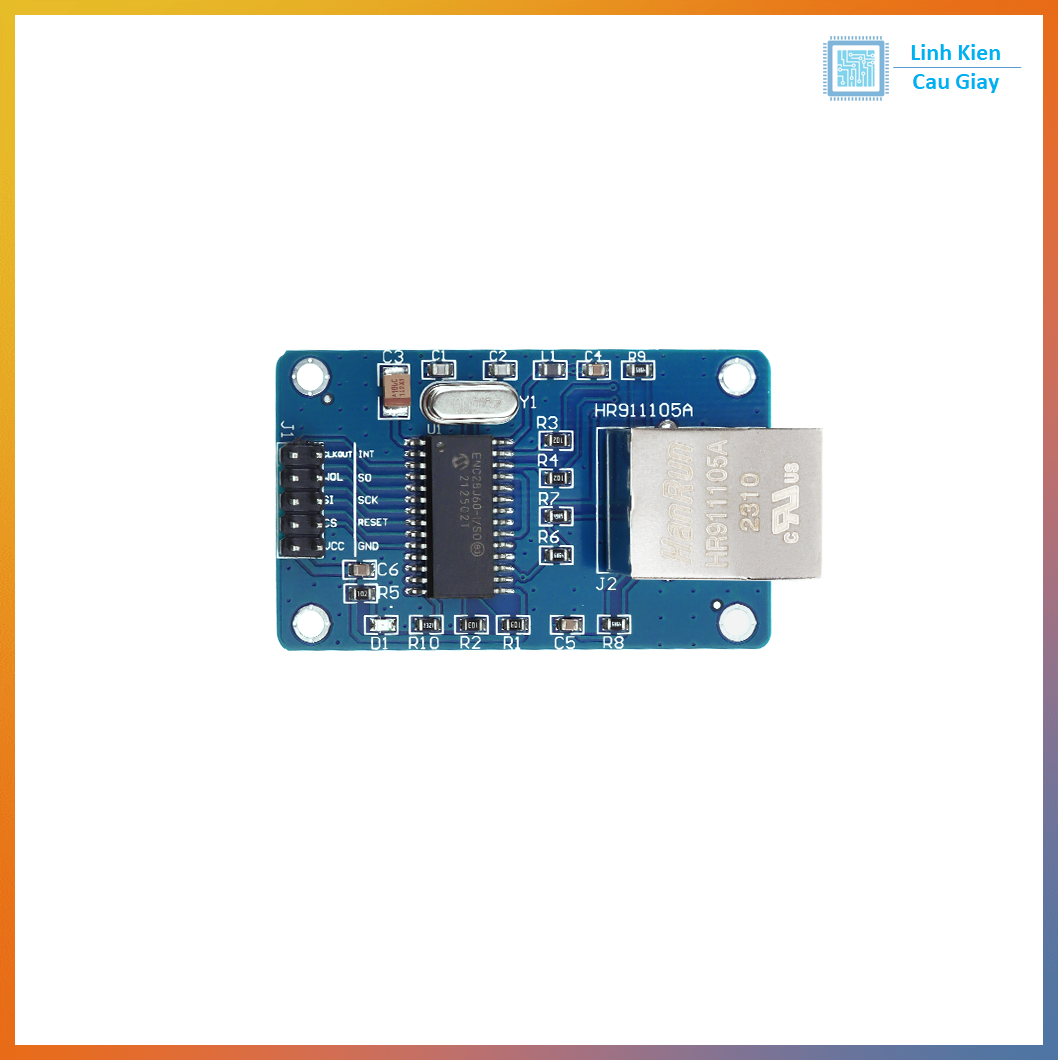

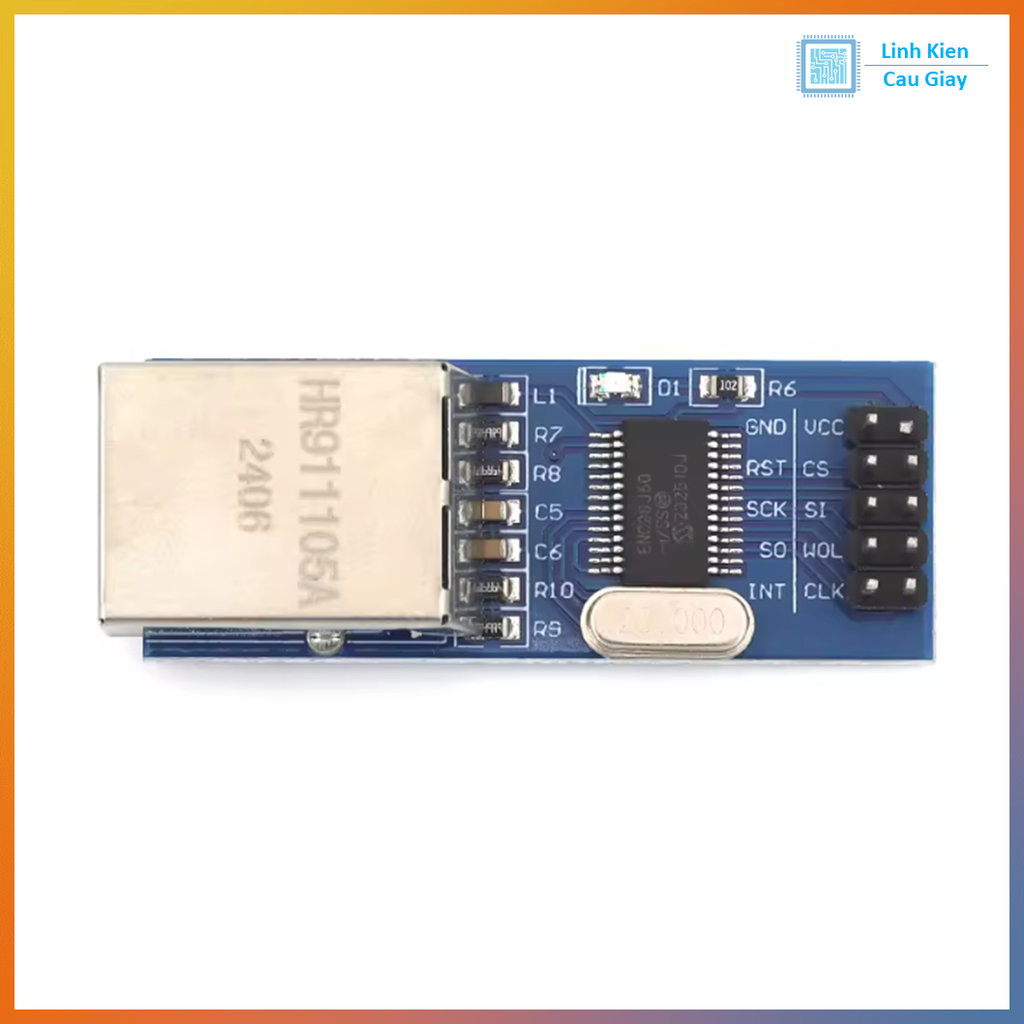

Sơ đồ chân

Module Ethernet ENC28J60 có các chân kết nối chính:

  • VCC: Nguồn dương (3.3V DC).

  • GND: Nguồn âm (đất).

  • SCK: Chân clock SPI (nhận từ vi điều khiển).

  • SI: Chân dữ liệu vào SPI (MOSI).

  • SO: Chân dữ liệu ra SPI (MISO).

  • CS: Chân chọn chip (Chip Select, nối với SS của vi điều khiển).

  • INT: Chân ngắt (tùy chọn, báo hiệu sự kiện mạng).

Lưu ý:

  • Chân INT thường không bắt buộc, nhưng có thể kết nối để tối ưu hiệu suất.

  • Kiểm tra datasheet Microchip ENC28J60 hoặc hướng dẫn từ nhà cung cấp (như elecrow.com) trước khi kết nối.

Thông số kĩ thuật

  • Chip: ENC28J60 (Microchip).

  • Điện áp hoạt động: 3.1-3.6V DC (khuyến nghị 3.3V).

  • Ngõ vào chịu tải: 5V (tolerate 5V logic).

  • Tốc độ SPI: Lên đến 20MHz.

  • Tốc độ Ethernet: 10Mbps (IEEE 802.3).

  • Bộ nhớ đệm: 8KB (dual-port RAM).

  • Số socket: Tối đa 4 kết nối đồng thời.

  • Giao thức: TCP/IP, UDP, ARP, ICMP, IGMP.

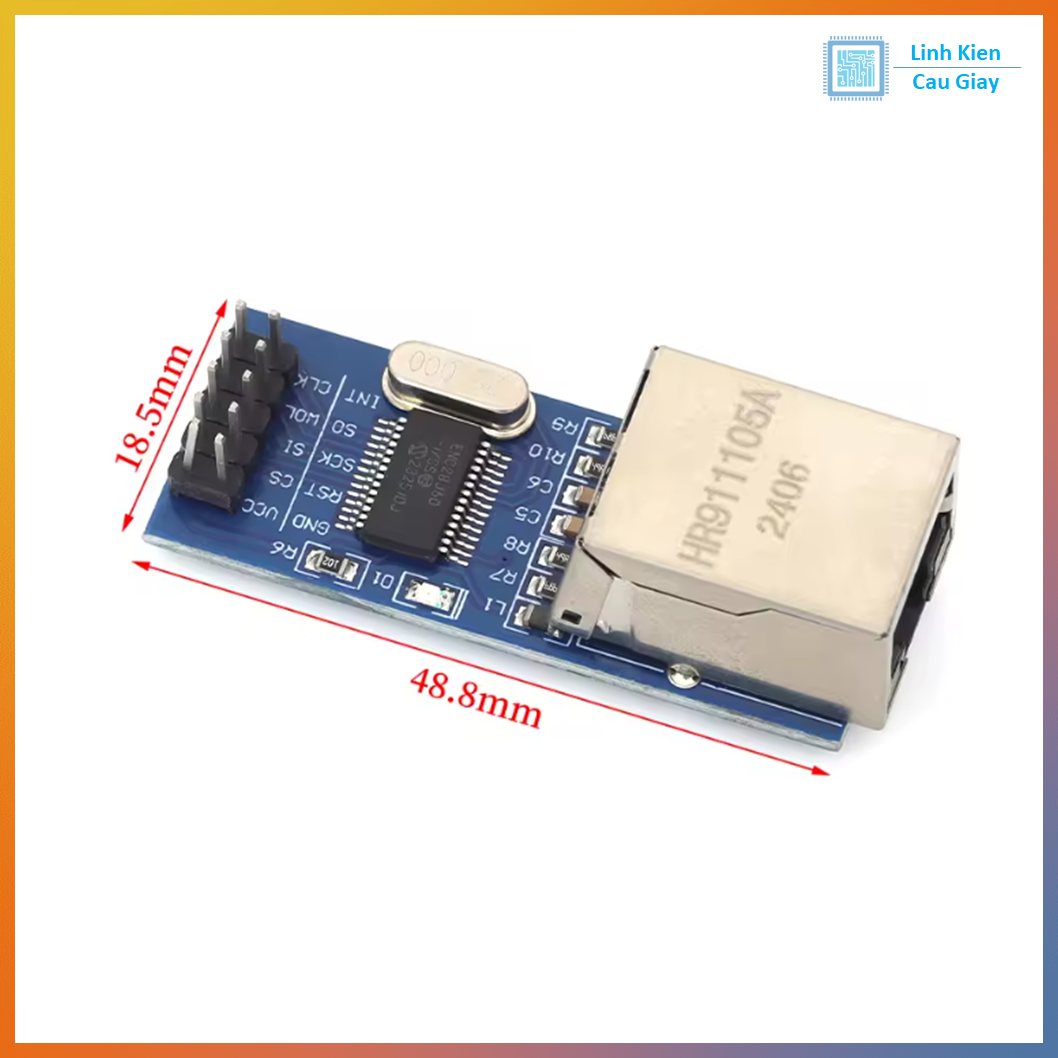

  • Kích thước: ~58 x 34 x 17mm (tùy phiên bản).

  • Trọng lượng: ~15-20g.

  • Nhiệt độ hoạt động: -40°C đến +85°C.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 3.3V DC (hoặc 5V với vi điều khiển chịu tải).

    • Vi điều khiển (Arduino, PIC, STM32) hỗ trợ SPI.

    • Cáp RJ45 và router/mạng nội bộ.

    • Arduino IDE với thư viện EtherCard hoặc UIPEthernet.

  2. Kết nối:

    • Kết nối VCC và GND vào nguồn 3.3V (hoặc 5V nếu vi điều khiển hỗ trợ).

    • Kết nối SPI:

      • SCK → SCK (D13 trên Arduino Uno).

      • SI → MOSI (D11 trên Arduino Uno).

      • SO → MISO (D12 trên Arduino Uno).

      • CS → SS (D10 trên Arduino Uno).

    • Kết nối cáp RJ45 từ module đến router.

    • (Tùy chọn) Kết nối INT đến chân ngắt (như D2) để tối ưu hiệu suất.

  3. Lập trình và kiểm tra:

    • Cài đặt thư viện EtherCard hoặc UIPEthernet trong Arduino IDE.

    • Cấu hình địa chỉ MAC và IP trong code (ví dụ: IP tĩnh hoặc DHCP).

    • Tải code mẫu (như web server) và kiểm tra kết nối qua trình duyệt.





Lưu ý:

  • Không cấp nguồn vượt 3.6V hoặc đảo cực để tránh hỏng module.

  • Đảm bảo vi điều khiển hỗ trợ 3.3V logic (hoặc dùng bộ chuyển đổi mức nếu dùng 5V).

  • Kiểm tra kết nối mạng qua LED RJ45 (LINK sáng khi kết nối thành công).

  • Nếu dùng với Arduino Mega, điều chỉnh chân SPI (50, 51, 52) và CS (10).

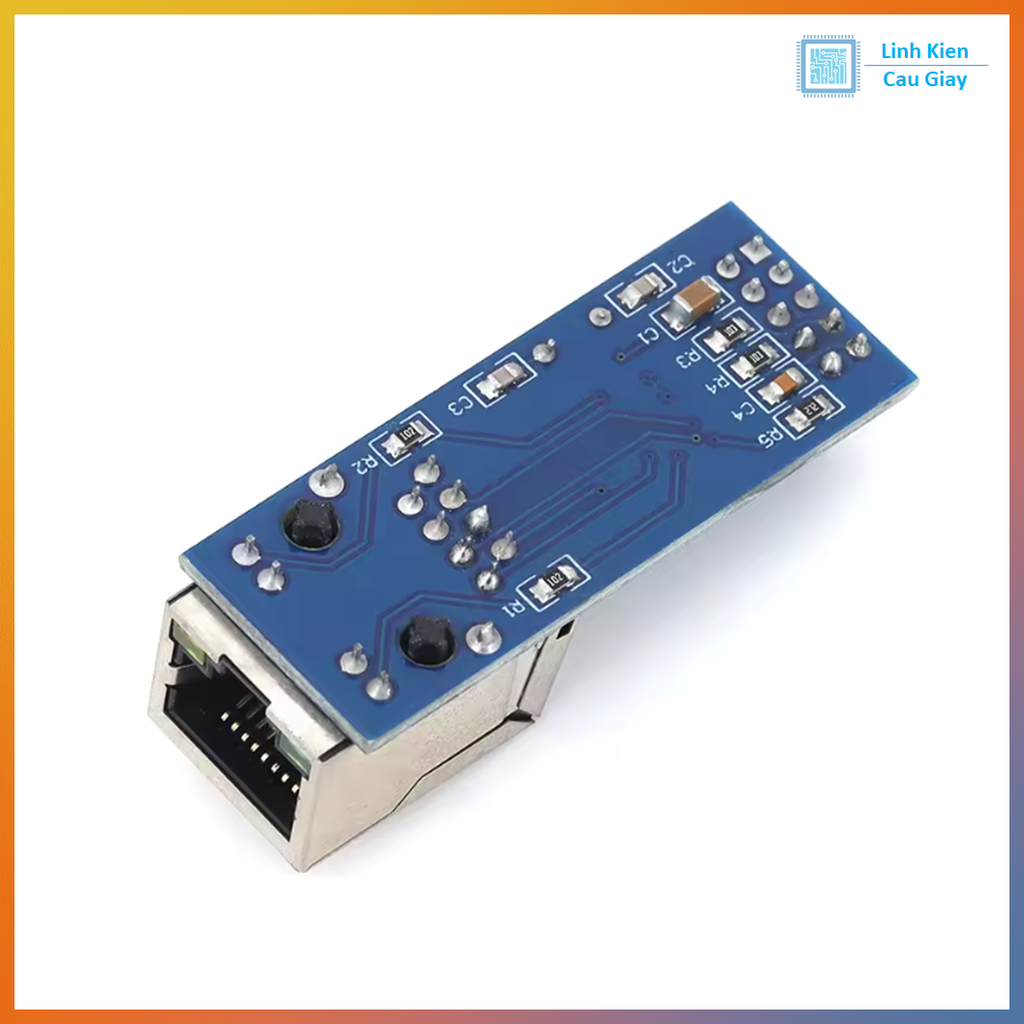

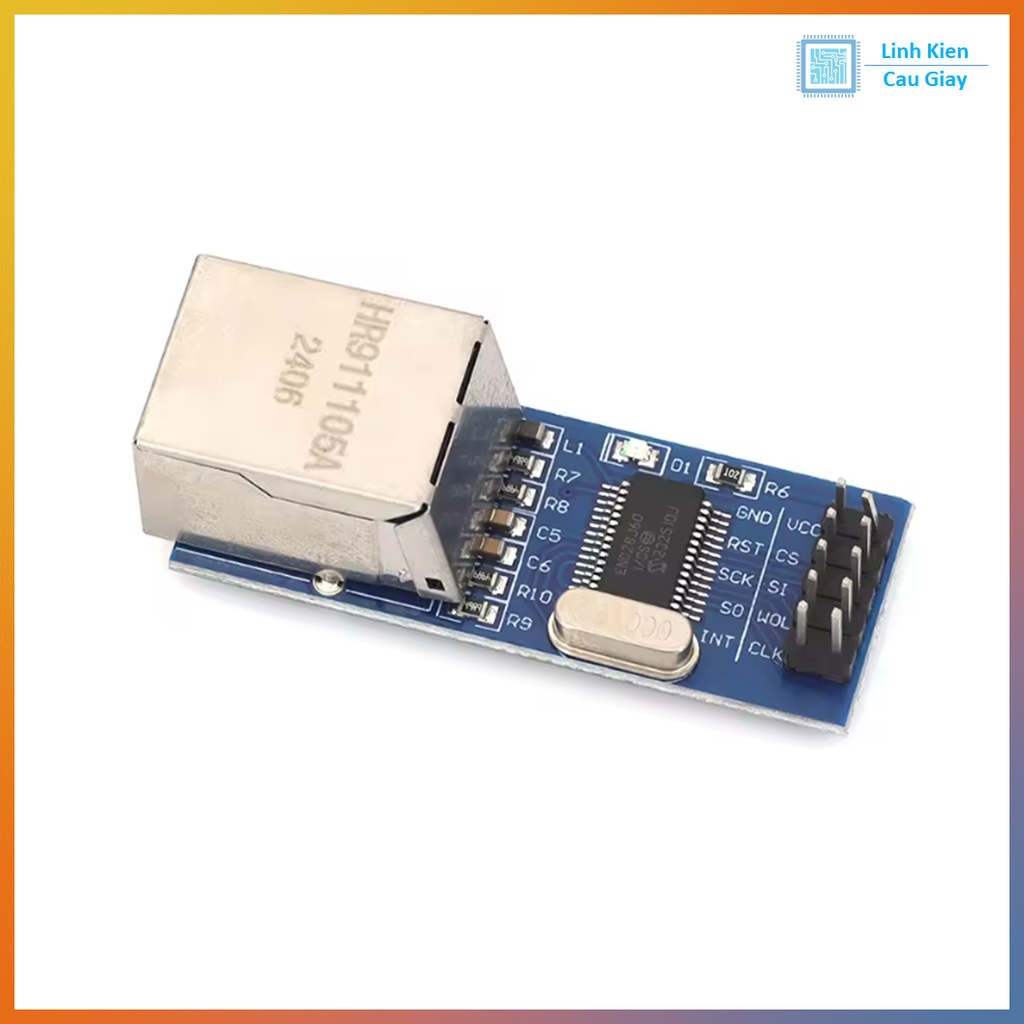

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
