Module Thu M4 + Tay Phát RF 315M

(Mã SP:CG000116)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

50.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

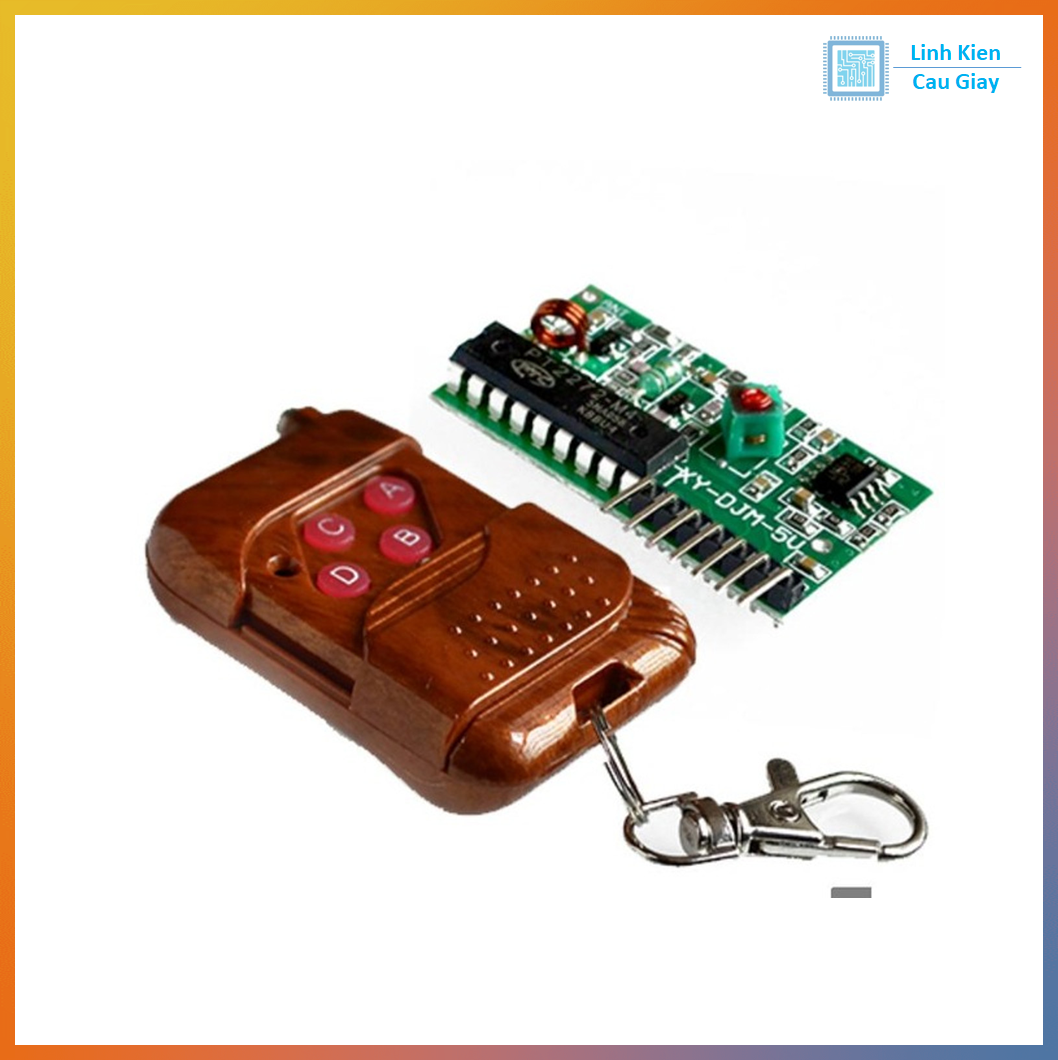

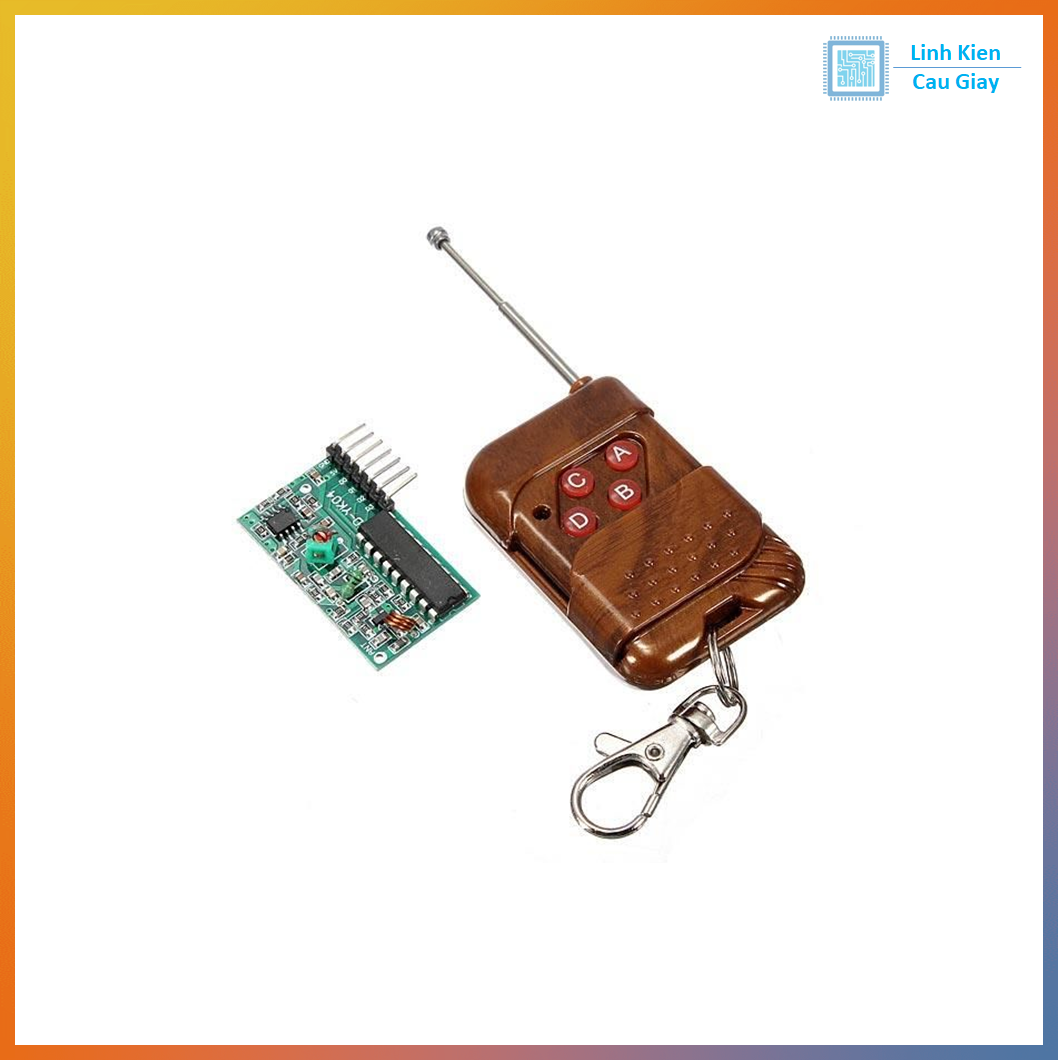

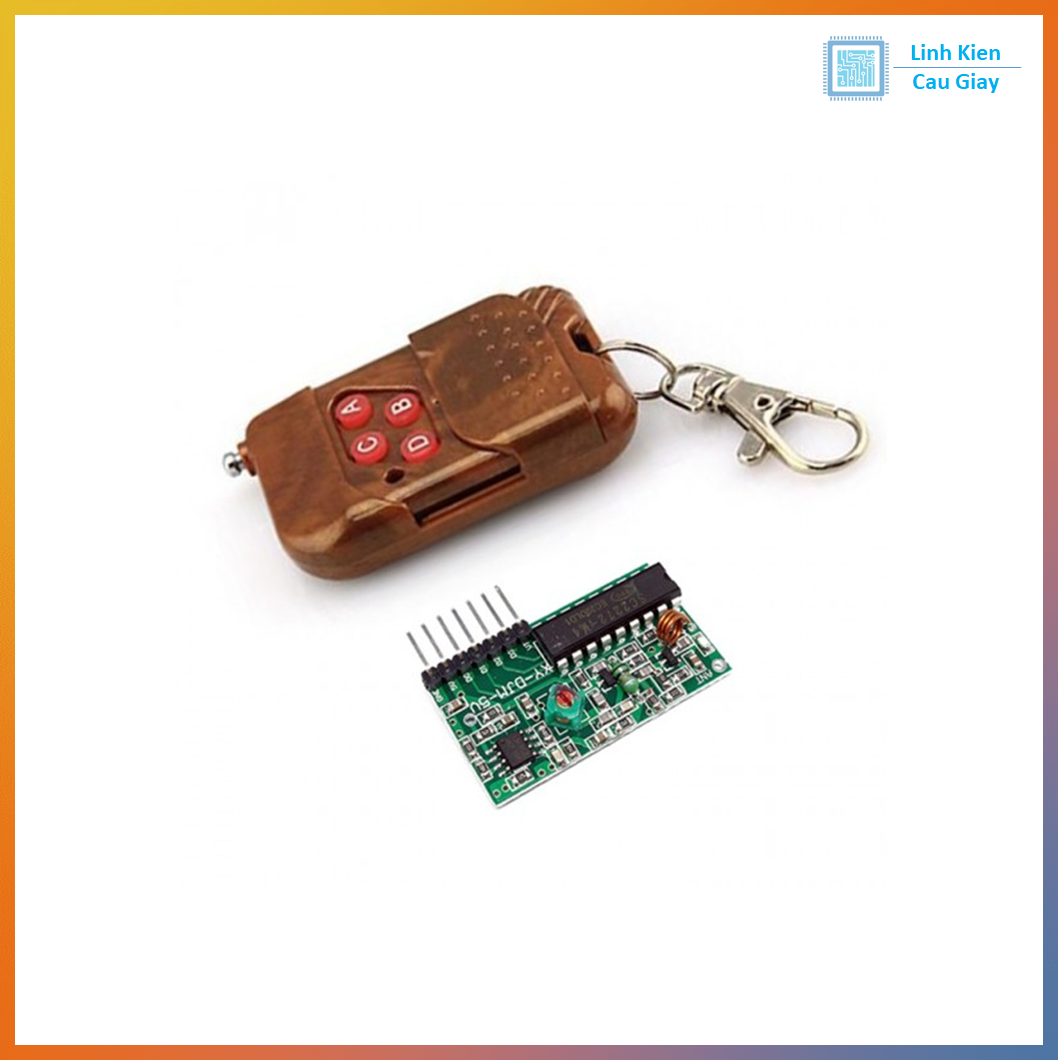

Module Thu M4 + Tay Phát RF 315M


- Thu tín hiệu điều khiển thiết bị
- Sử dụng trong điều khiển từ xa




- Điện áp sử dụng: 5V DC
- I <4.5mA
- Giải mã PT2272-M4
- Trở dao động: 820K
- Tần số thu: 315 Mhz
- Anten dài: 23CM
- Chân nguồn: Vcc(+5V) ; GND
- Chân VT (Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu (Ở trạng thái
chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
- Tín hiệu ra: D0, D1, D2, D3
Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1




- Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acquy, Nguồn Pin, ... không
nên sử dụng nguồn xung (Nguồn tổ ong) gây nhiễu cho thiết bị
- Ý nghĩa của module T4, M4 , L4
 + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại.
VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu
được đưa vào lần hai.
 + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban
đầu khi không còn tín hiệu.
 + L4 ( PT2274-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0



Kết quả hình ảnh cho Module Thu M4 + Tay Phát RF 315M
