IC vi điều khiển Microchip PIC16F722-I/SS (SMD SSOP-28)

Mô tả sản phẩm

PIC16F722-I/SS thuộc họ PIC16(L)F722/3/4/6/7, dùng kiến trúc RISC (35 lệnh), hỗ trợ giao tiếp AUSART (UART), SSP (SPI/I2C), có 2 module CCP (Capture/Compare/PWM) và ADC 8-bit đa kênh. Dạng đóng gói SSOP-28 phù hợp hàn SMD, tối ưu cho PCB nhỏ gọn và sản xuất hàng loạt

Ứng dụng

Mạch điều khiển thiết bị (relay, motor, bơm, van, khóa điện)
Robot/đồ chơi STEM, điều khiển servo, PWM LED dimmer
Thiết bị đo và giám sát: đọc cảm biến analog, hiển thị, cảnh báo
Mạch giao tiếp UART/I2C/SPI: cảm biến I2C, module SPI, truyền dữ liệu serial
Sản phẩm điện tử dân dụng cần MCU nhỏ gọn SSOP-28

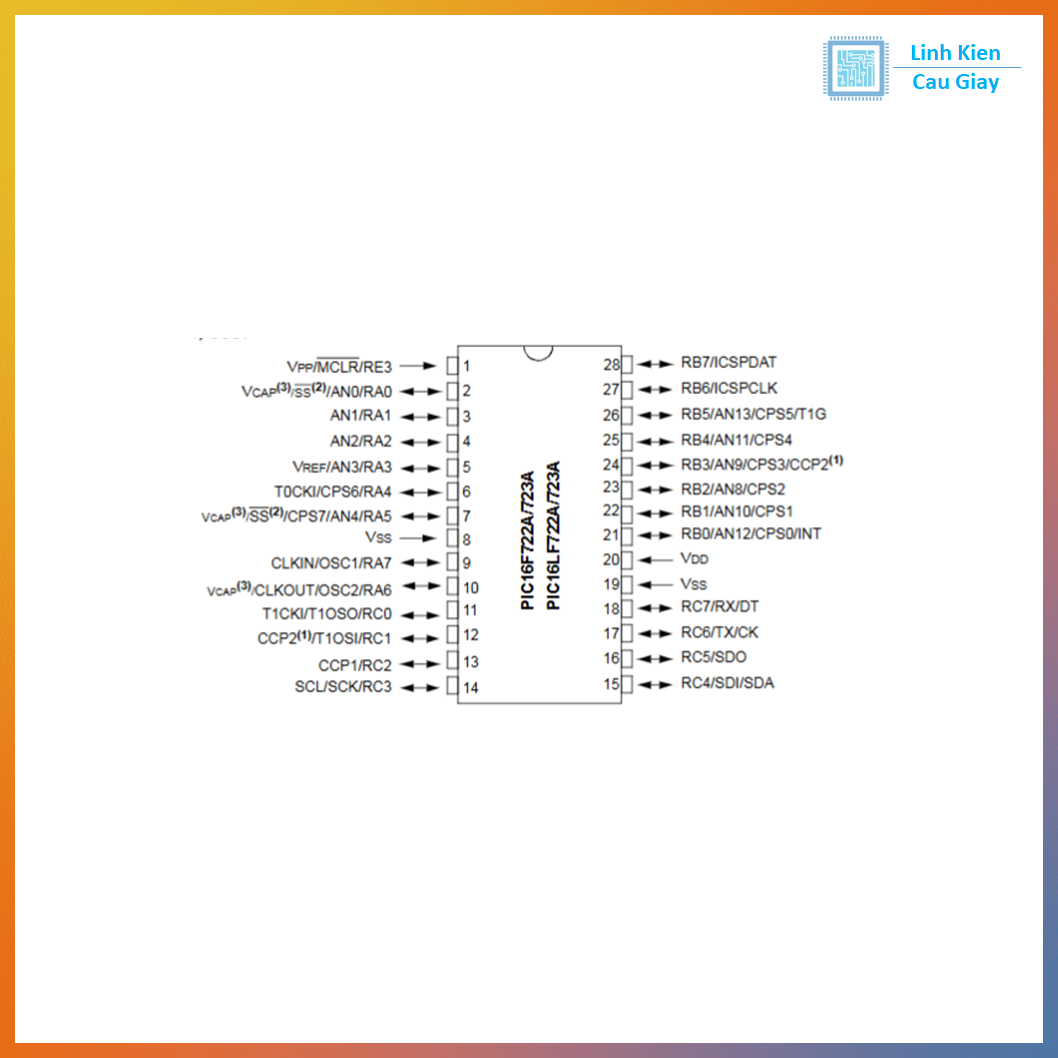

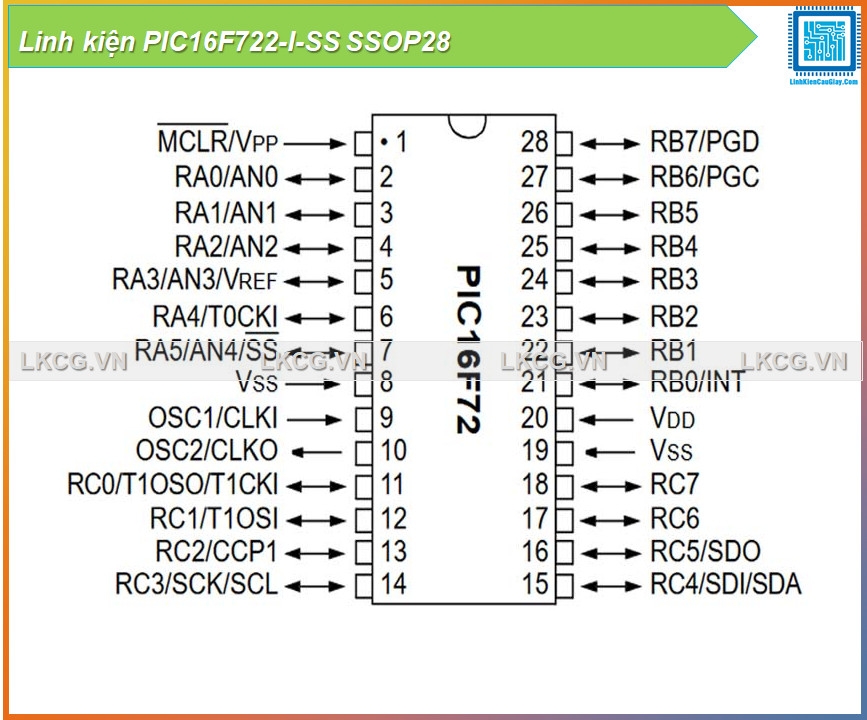

Sơ đồ chân

Pin 1: VPP/MCLR/RE3
Pin 2: VCAP/SS/AN0/RA0
Pin 3: AN1/RA1
Pin 4: AN2/RA2
Pin 5: VREF/AN3/RA3
Pin 6: T0CKI/CPS6/RA4
Pin 7: VCAP/SS/CPS7/AN4/RA5
Pin 8: RB6/ICSPCLK
Pin 9: RB5/AN13/CPS5/T1G
Pin 10: RB4/AN11/CPS4
Pin 11: RB3/AN9/CPS3/CCP2
Pin 12: RB2/AN8/CPS2
Pin 13: RB1/AN10/CPS1
Pin 14: RB0/AN12/CPS0/INT
Pin 15: VDD
Pin 16: VSS
Pin 17: CLKIN/OSC1/RA7
Pin 18: VCAP/CLKOUT/OSC2/RA6
Pin 19: T1CKI/T1OSO/RC0
Pin 20: CCP2/T1OSI/RC1
Pin 21: CCP1/RC2
Pin 22: SCL/SCK/RC3
Pin 23: RC5/SDO
Pin 24: RC4/SDI/SDA
Pin 25: RC7/RX/DT
Pin 26: RC6/TX/CK
Pin 27: RB7/ICSPDAT
Pin 28: VSS

Thông số kĩ thuật

MCU PIC 8-bit, 35 instructions
Điện áp hoạt động: 1.8V–5.5V (dòng PIC16F)
Xung nhịp: tối đa 20MHz (xung ngoài); dao động nội 16MHz/500kHz
Bộ nhớ chương trình: 2048 x 14 words Flash (~3.5KB)
RAM: 128 bytes
I/O: 25 chân I/O (tùy chức năng multiplex)
ADC: 8-bit, tối đa 14 kênh (riêng PIC16F722: 11 kênh theo bảng họ)
Giao tiếp: AUSART (UART), SSP hỗ trợ SPI/I2C
PWM/CCP: 2 CCP, PWM 10-bit
Đóng gói: SSOP-28 (SMD)

Hướng dẫn sử dụng

Nguồn: cấp VDD đúng dải áp; đặt tụ decoupling 100nF sát chân VDD–VSS để chống nhiễu.
Nạp chương trình: dùng ICSP qua 2 chân RB6 (ICSPCLK) và RB7 (ICSPDAT), kèm MCLR/VPP.
Clock: ưu tiên dùng dao động nội 16MHz cho mạch đơn giản; cần chính xác cao/đồng bộ thì dùng thạch anh/clock ngoài.
UART/I2C/SPI: đấu đúng chân RC6/RC7 (TX/RX) và RC3/RC4/RC5 (SCK/SDA/SDO/SDI) theo pinout.
Hàn SSOP-28: dùng flux, mỏ nhỏ/khò; kiểm tra chập chân bằng kính lúp và đo thông mạch sau hàn.
