PIC16F887-I/P DIP40
(Mã SP:CG001029)
Thương hiệu: Trung Quốc
42.000₫
Mô tả sản phẩm
PIC16F887-I/P là vi điều khiển 8-bit thuộc họ PIC16 Enhanced Mid-Range của Microchip, đóng gói DIP-40 dễ dàng sử dụng trên breadboard, KIT đào tạo và mạch thử nghiệm.
Chip trang bị 14KB Flash, 368B SRAM, 256B EEPROM, tốc độ hoạt động tối đa 20MHz. Ngoại vi mạnh mẽ: 35 chân I/O, 14 kênh ADC 10-bit, 2 CCP (PWM/Capture/Compare), UART, SPI, I²C, 3 Timer, Watchdog và hỗ trợ chế độ tiết kiệm điện nanoWatt.
PIC16F887 là dòng mở rộng của PIC16F886, có nhiều chân I/O hơn, rất được ưa chuộng trong giáo dục và ứng dụng công nghiệp cỡ nhỏ.
Ứng dụng
-
Đào tạo – giáo dục: chip PIC cơ bản phổ biến trong KIT học tập.
-
DIY & Maker: robot, hệ thống điều khiển nhỏ gọn, điều khiển LED, LCD.
-
Điện tử công nghiệp: mạch giám sát, điều khiển động cơ DC/servo.
-
IoT & Smart Home: điều khiển relay, cảm biến, công tắc thông minh.
-
Thiết bị đo lường: đồng hồ điện tử, hệ thống giám sát dữ liệu cảm biến.

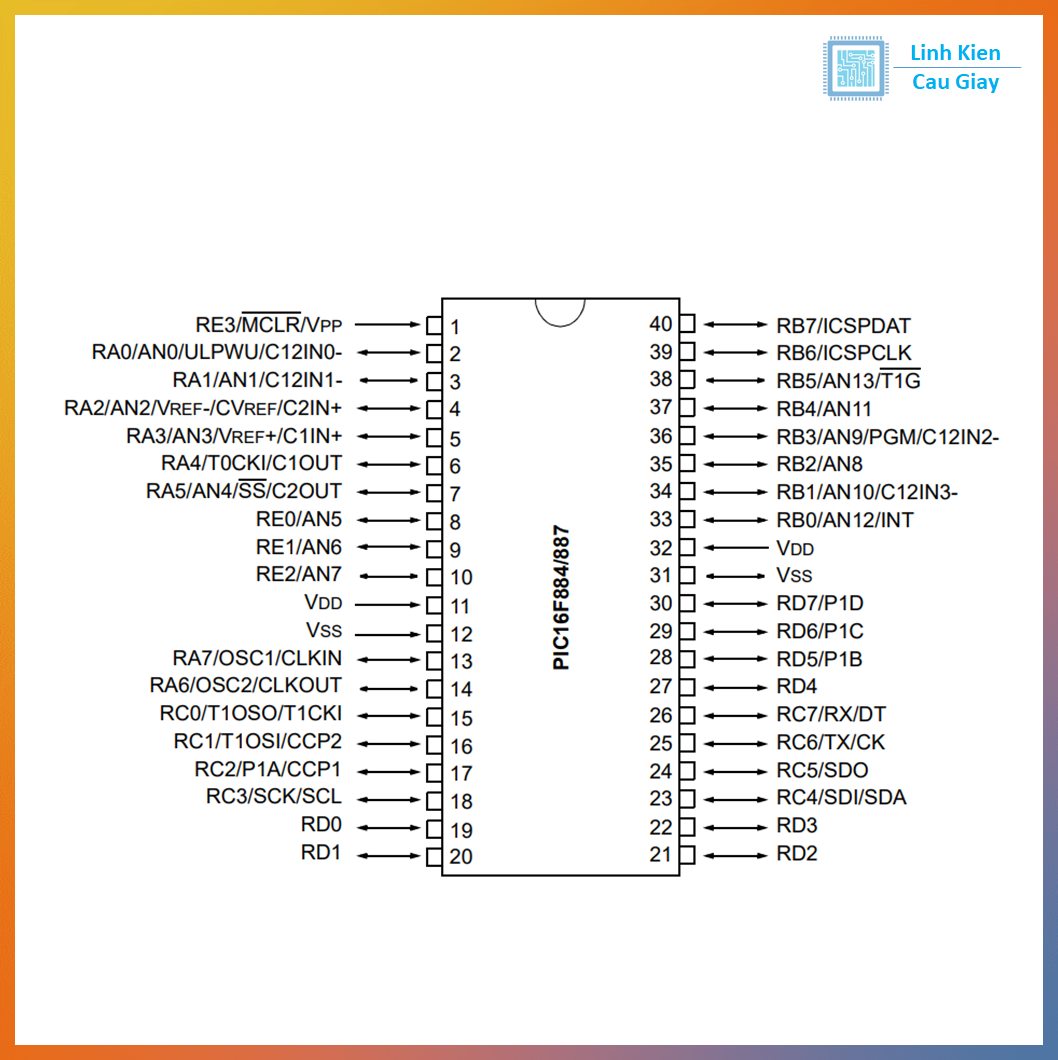

Sơ đồ chân
-
PORTA (RA0 – RA7): I/O, ADC, Comparator.
-
PORTB (RB0 – RB7): I/O, ngắt ngoài, ICSP.
-
PORTC (RC0 – RC7): I/O, UART, SPI, I²C, PWM.
-
PORTD (RD0 – RD7): I/O, LCD, bus dữ liệu song song.
-
PORTE (RE0 – RE2): I/O, ADC.
-
MCLR/Vpp: Reset / nạp code.
-
OSC1/OSC2: dao động ngoài (tối đa 20MHz).
-
VDD, VSS: cấp nguồn.
Thông số kĩ thuật
-
Kiến trúc: 8-bit PIC RISC (Enhanced Mid-Range).
-
Bộ nhớ:
-
14KB Flash.
-
368B SRAM.
-
256B EEPROM.
-
-
Tốc độ hoạt động: tối đa 20MHz.
-
Ngoại vi tích hợp:
-
14 kênh ADC 10-bit.
-
2 CCP (PWM/Capture/Compare).
-
1 × UART (EUSART).
-
1 × SPI.
-
1 × I²C (MSSP).
-
3 Timer (TMR0, TMR1, TMR2).
-
Watchdog Timer.
-
-
Số chân I/O: 35 chân khả trình.
-
Điện áp hoạt động: 2.0V – 5.5V.
-
Package: DIP-40 (thích hợp breadboard, KIT, DIY).
-
Tiết kiệm năng lượng: công nghệ nanoWatt.
Hướng dẫn sử dụng
-
Phần cứng
-
Cấp nguồn 5V hoặc 3.3V (tùy ứng dụng).
-
Reset MCLR kéo lên cao bằng điện trở 10kΩ.
-
Dùng dao động nội (INTOSC) hoặc thạch anh ngoài 4–20MHz.
-
Nạp code bằng ICSP (In-Circuit Serial Programming).
-
-
Phần mềm
-
Lập trình bằng MPLAB X IDE + XC8 Compiler.
-
Hỗ trợ ngôn ngữ Assembly, C.
-
Có thể cấu hình ngoại vi nhanh bằng MCC (MPLAB Code Configurator).
-
-
Ứng dụng nâng cao
-
Điều khiển động cơ DC, stepper, servo bằng PWM.
-
Giao tiếp UART với Bluetooth, GSM, GPS.
-
Kết nối cảm biến qua I²C, SPI.
-
Hiển thị LCD, LED 7 đoạn, LED ma trận.
-

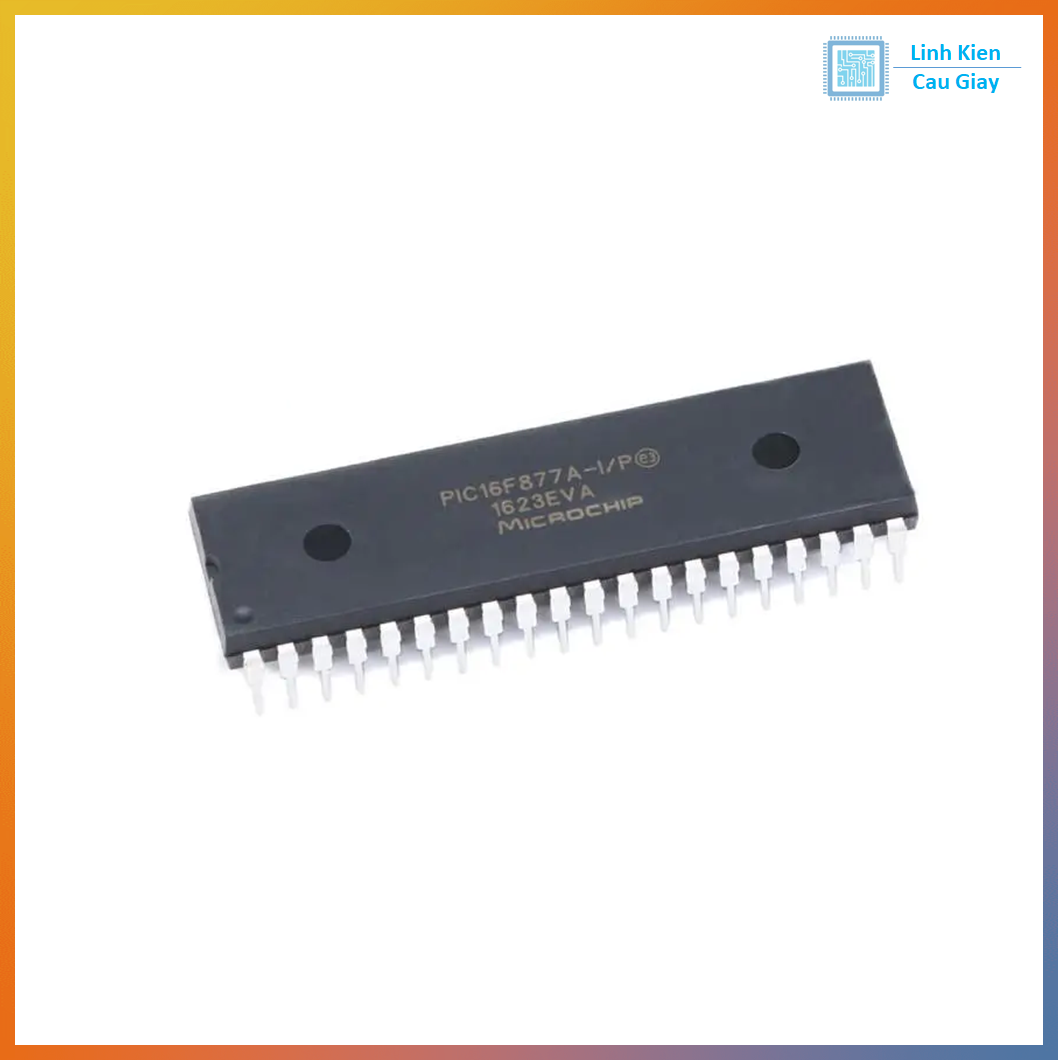

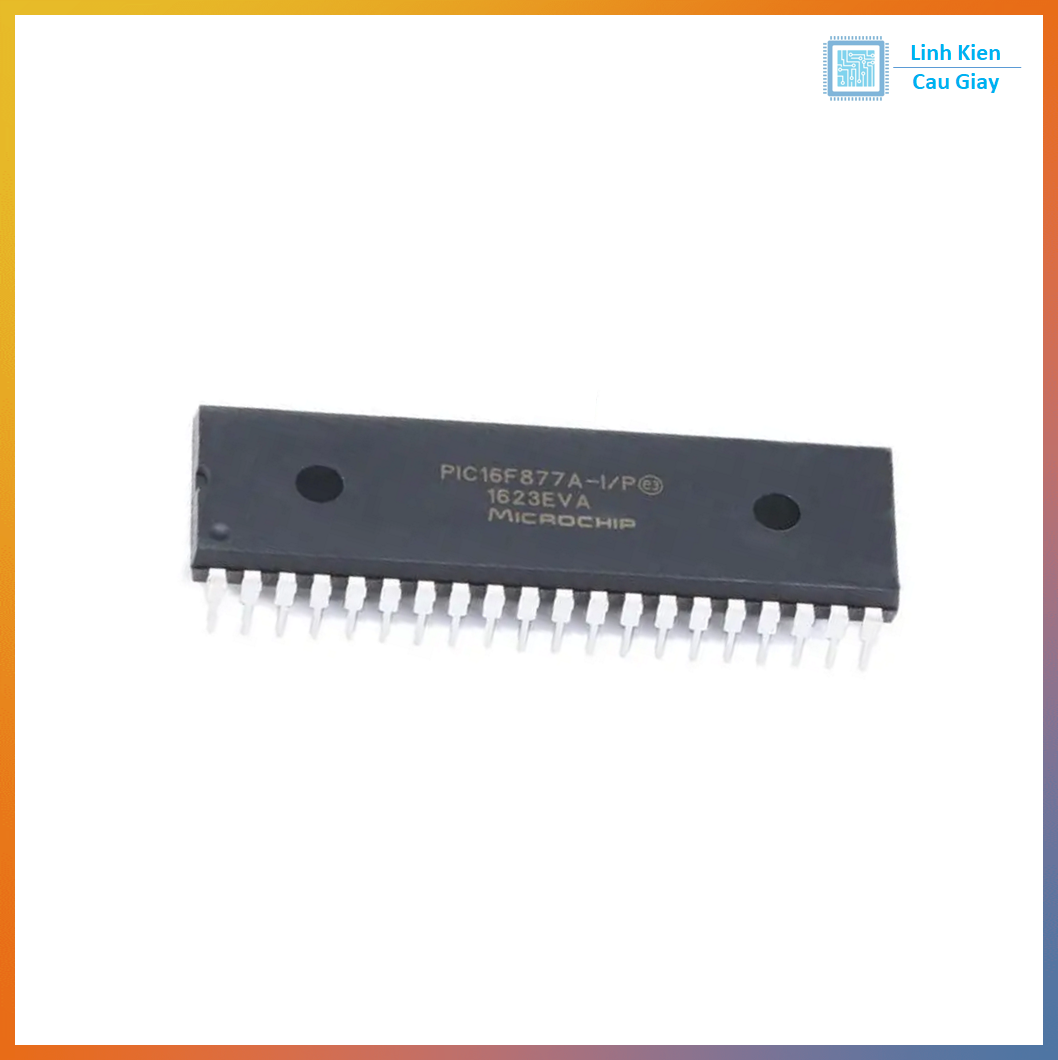

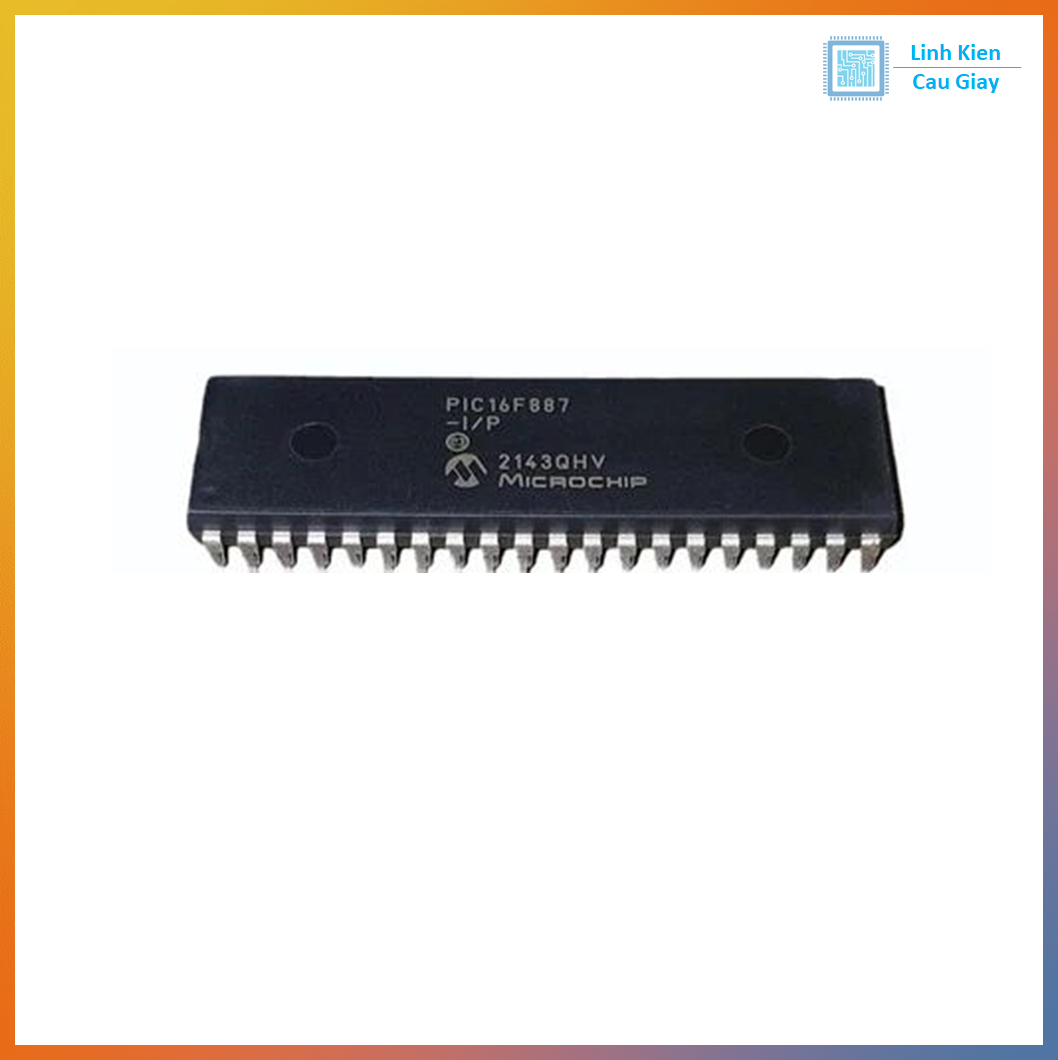

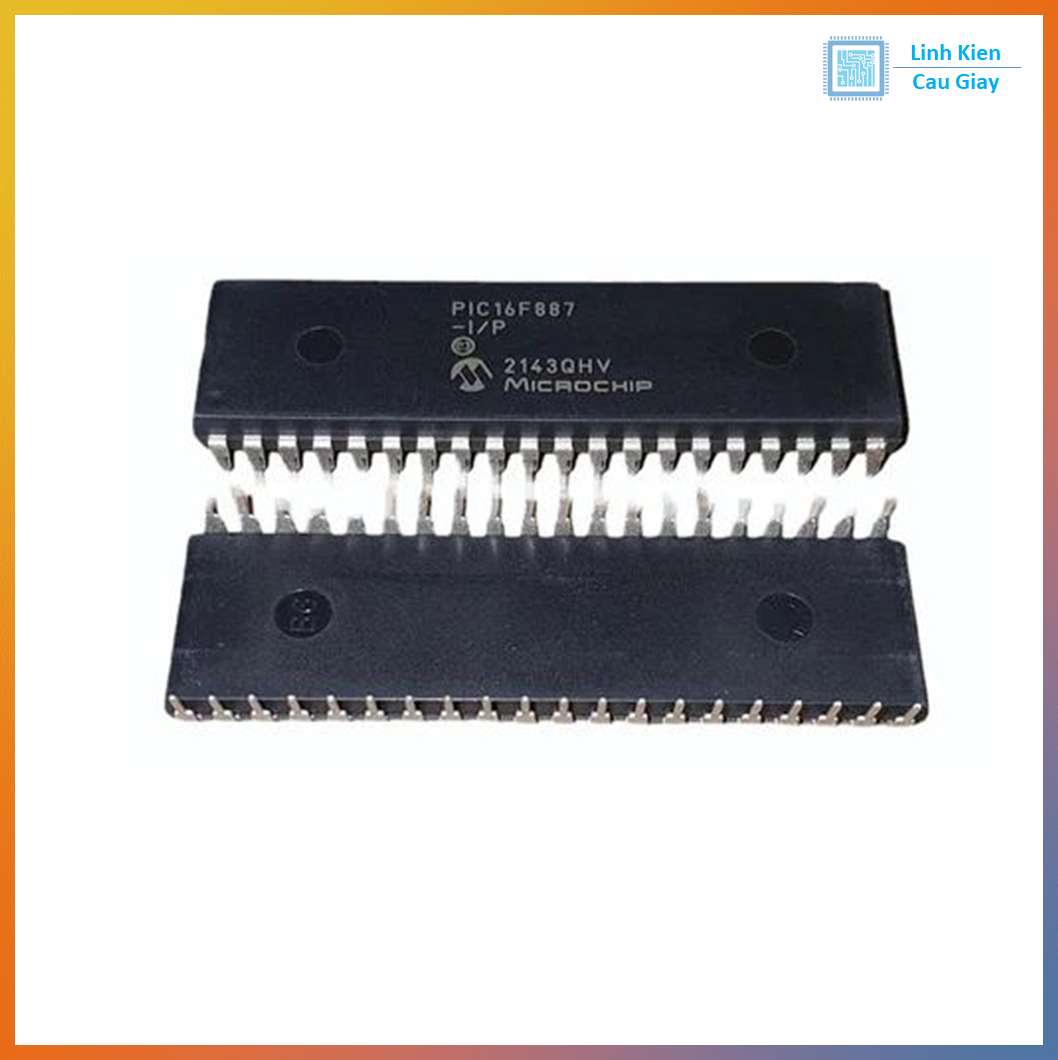

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
