Mô tả sản phẩm

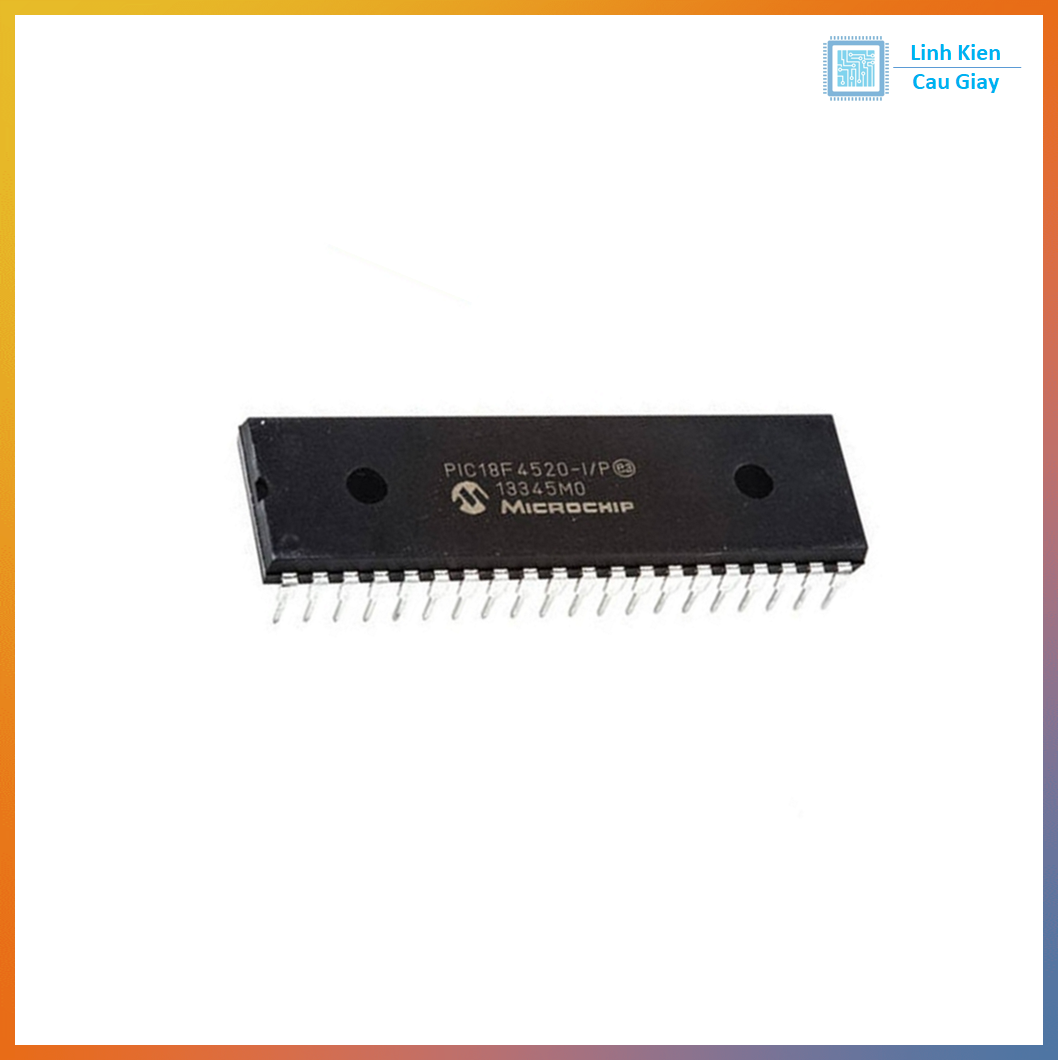

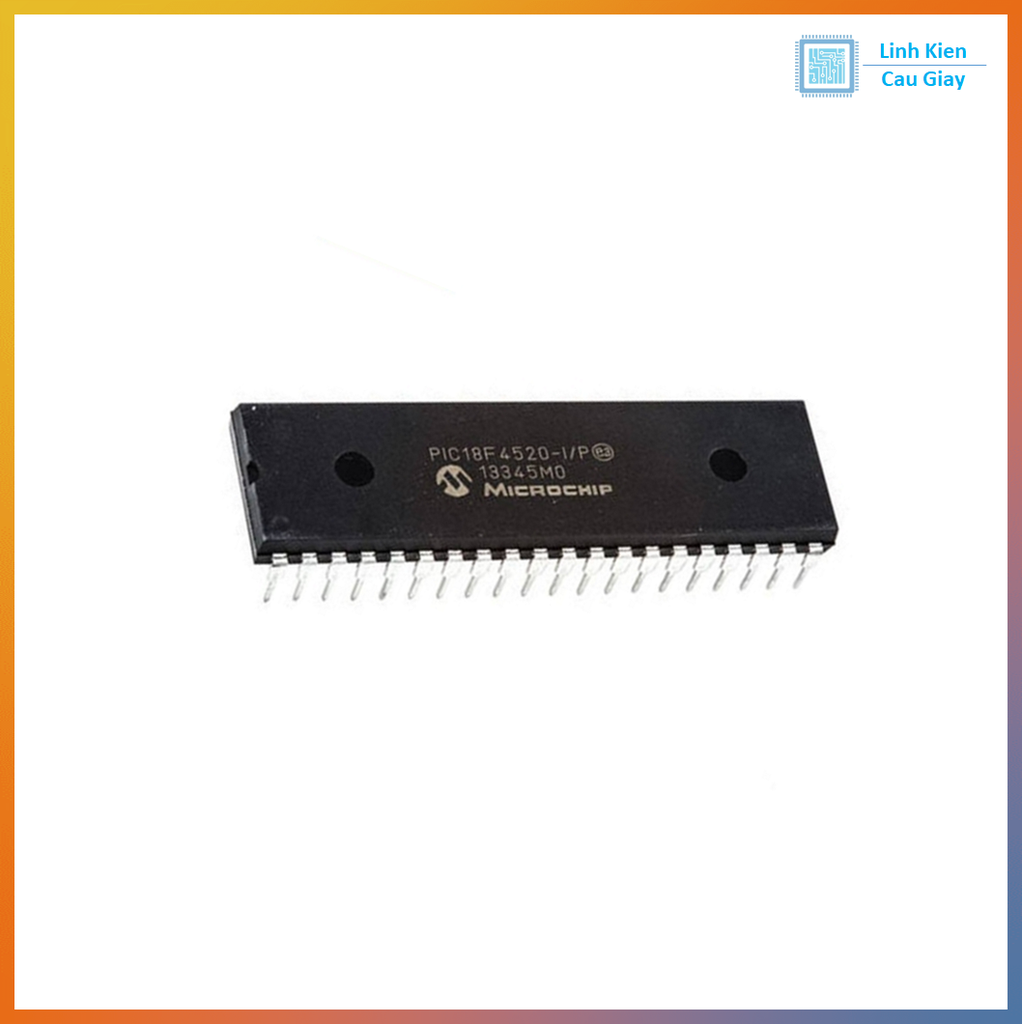

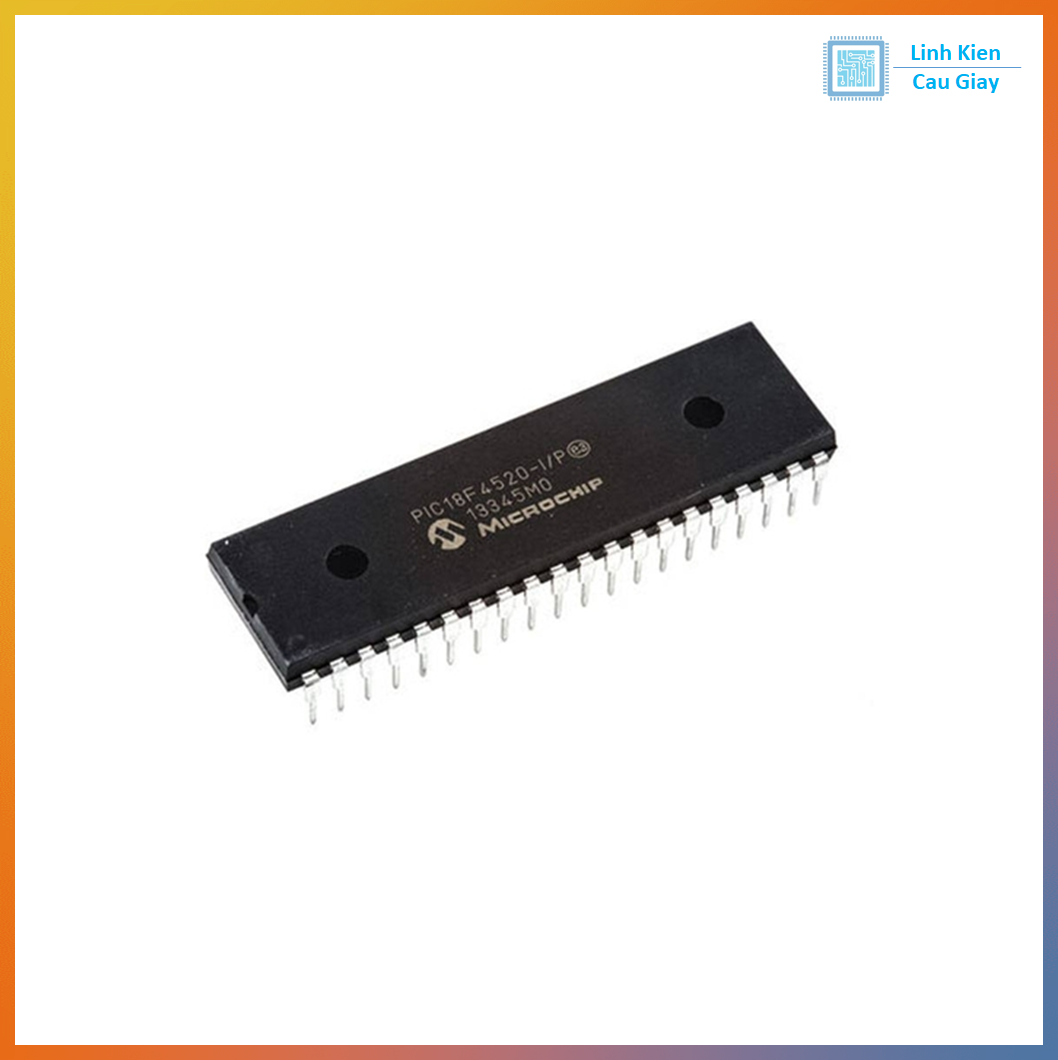

PIC18F4520-I/P là vi điều khiển 8-bit thuộc họ PIC18 của Microchip, đóng gói DIP-40 tiện lợi, dễ dàng sử dụng trong học tập, nghiên cứu và DIY. Đây là phiên bản nâng cấp của PIC18F452, với bộ nhớ lớn hơn và nhiều tính năng mạnh mẽ.

Chip được trang bị 32KB Flash, 1.5KB SRAM, 256B EEPROM, tốc độ xử lý tối đa 40MHz. Ngoại vi tích hợp: UART, SPI, I²C, 13 kênh ADC 10-bit, PWM, ECCP, 4 Timer, giúp chip hoạt động ổn định trong nhiều ứng dụng công nghiệp lẫn dân dụng.

Ứng dụng

• Đào tạo & giáo dục: chip phổ biến trong các KIT PIC nâng cao.

• Điện tử công nghiệp: mạch điều khiển động cơ, hệ thống giám sát.

• Thiết bị dân dụng & IoT: công tắc thông minh, điều khiển LED, cảm biến.

• Robot & DIY: điều khiển servo, motor DC, stepper.

• Đo lường & tự động hóa: đồng hồ điện tử, máy đo tín hiệu, hệ thống giám sát cảm biến.

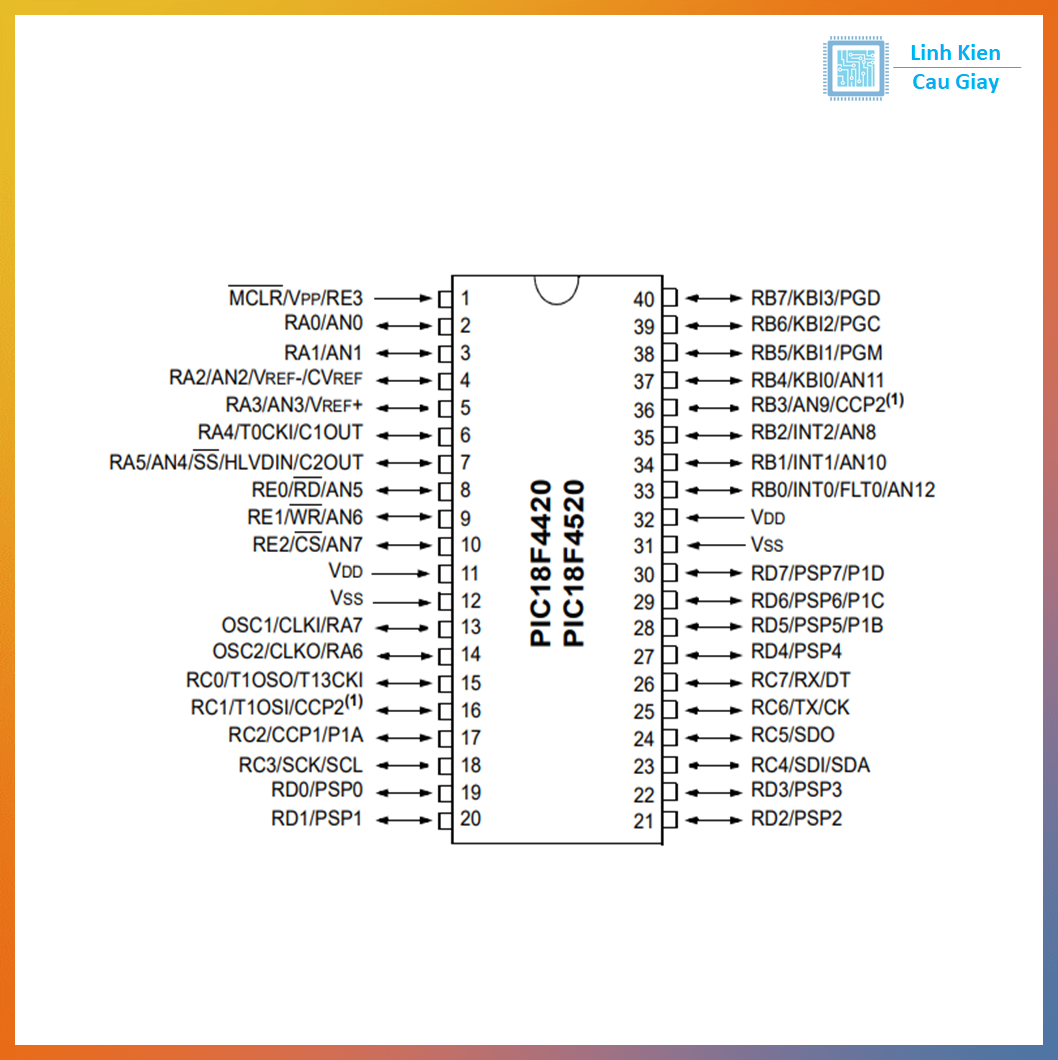

Sơ đồ chân

• PORTA (RA0 – RA7): I/O, ADC.

• PORTB (RB0 – RB7): I/O, ngắt ngoài, ICSP.

• PORTC (RC0 – RC7): I/O, UART, SPI, I²C, PWM.

• PORTD (RD0 – RD7): I/O, bus dữ liệu song song, LCD.

• PORTE (RE0 – RE2): I/O, ADC.

• MCLR/Vpp: Reset / nạp code.

• OSC1/OSC2: dao động ngoài (lên đến 40MHz).

• VDD, VSS: nguồn 5V.

Thông số kĩ thuật

• Kiến trúc: 8-bit PIC18 RISC.

• Bộ nhớ:

  • 32KB Flash.

  • 1.5KB SRAM.

  • 256B EEPROM.

• Tốc độ tối đa: 40MHz.

• Ngoại vi tích hợp:

  • 1 × UART (EUSART).

  • 1 × SPI.

  • 1 × I²C (MSSP).

  • 13 kênh ADC 10-bit.

  • PWM, ECCP.

  • 4 Timer (2×8-bit, 2×16-bit).

  • Watchdog Timer.

• Số chân I/O: 36 chân khả trình.

• Điện áp hoạt động: 4.2V – 5.5V.

• Package: DIP-40 (thích hợp breadboard, KIT đào tạo).

Hướng dẫn sử dụng

• Phần cứng

  • Cấp nguồn 5V ổn định cho VDD.

  • Reset MCLR kéo lên cao bằng điện trở 10kΩ.

  • Dao động: dùng dao động nội hoặc thạch anh ngoài 4–40MHz.

  • Nạp code bằng mạch ICSP (In-Circuit Serial Programming).

• Phần mềm

  • Lập trình bằng MPLAB X IDE + XC8 Compiler.

  • Ngôn ngữ: C hoặc Assembly.

  • Hỗ trợ cấu hình ngoại vi bằng MCC (MPLAB Code Configurator).

• Ứng dụng nâng cao

  • Điều khiển servo, động cơ DC/stepper bằng PWM.

  • Giao tiếp UART với module GSM, Bluetooth, GPS.

  • Kết nối cảm biến qua I²C, SPI.

  • Hiển thị LCD, LED 7 đoạn, LED ma trận.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
