Vi điều khiển PIC16F876A-I/SS SSOP28

Mô tả sản phẩm

PIC16F876A-I/SS là vi điều khiển 8-bit thuộc dòng PIC16F của Microchip, sử dụng gói chân SSOP-28 (dạng dán – SMD) nhỏ gọn, phù hợp cho các sản phẩm yêu cầu thiết kế mạch nhỏ, gọn và tự động hóa cao.
IC tích hợp 14 KB Flash, 368B RAM, 256B EEPROM và các ngoại vi mạnh như ADC 10-bit, SPI, I2C, USART, PWM/CCP…

Nhờ khả năng hoạt động ổn định, tiêu thụ ít điện năng và độ bền cao, PIC16F876A-I/SS được sử dụng rộng rãi trong các sản phẩm thương mại, thiết bị IoT, robot, điều khiển công nghiệp và các mạch điều khiển nhúng.

Ứng dụng

PIC16F876A-I/SS dạng dán được sử dụng phổ biến trong:

• ✔ Thiết bị IoT, thiết bị thông minh, hệ thống điều khiển tự động

• ✔ Điều khiển động cơ DC/Servo/Stepper

• ✔ Bộ đo – cảm biến – giám sát môi trường

• ✔ Hệ thống nhúng, khóa cửa điện tử, máy bán hàng mini

• ✔ Mạch điều khiển relay, đóng cắt điện, robot tự hành

• ✔ Sản phẩm thương mại yêu cầu IC SMD nhỏ gọn

Sơ đồ chân

Thông số kĩ thuật

• Hãng sản xuất: Microchip Technology

• Mã sản phẩm: PIC16F876A-I/SS

• Dạng chân: SSOP-28 (SMD)

• Kiến trúc: MCU 8-bit PIC

• Bộ nhớ Flash: 14 KB

• RAM: 368 Bytes

• EEPROM: 256 Bytes

• Tốc độ xung nhịp: Max 20 MHz

• Điện áp hoạt động: 2.0V – 5.5V

• ADC: 10-bit, 5 kênh

• PWM/CCP: Có

• Giao tiếp: SPI, I2C, USART

• Timer: 3 bộ Timer

• Nhiệt độ hoạt động: –40°C → +85°C

• Kích thước nhỏ, phù hợp mạch SMD sản xuất hàng loạt

Hướng dẫn sử dụng

a. Chuẩn bị

• Cần mạch nạp: PICkit2/3/4 hoặc ICD

• Phần mềm: MPLAB X IDE + XC8 compiler

b. Kết nối cơ bản

• VDD → 5V

• VSS → GND

• MCLR → kéo lên 5V qua điện trở 10kΩ

• OSC1/OSC2 → thạch anh hoặc sử dụng RC nội

• Kết nối ICSP để nạp chương trình

c. Lưu ý khi hàn SSOP28

• Hàn SMD bằng máy khò hoặc máy hàn reflow

• Dùng flux để chống hàn nguội

• Kiểm tra nối chân, tránh chập

d. Nạp chương trình

1. Kết nối PICkit → ICSP

2. Chọn chip PIC16F876A trong MPLAB

3. Viết code (XC8/CCS C)

4. Build & Program Device

e. Lưu ý an toàn

• Không vượt quá 5.5V

• Tránh tĩnh điện, bảo quản trong túi chống tĩnh điện

• Không để hàn quá nhiệt làm cong chân SSOP

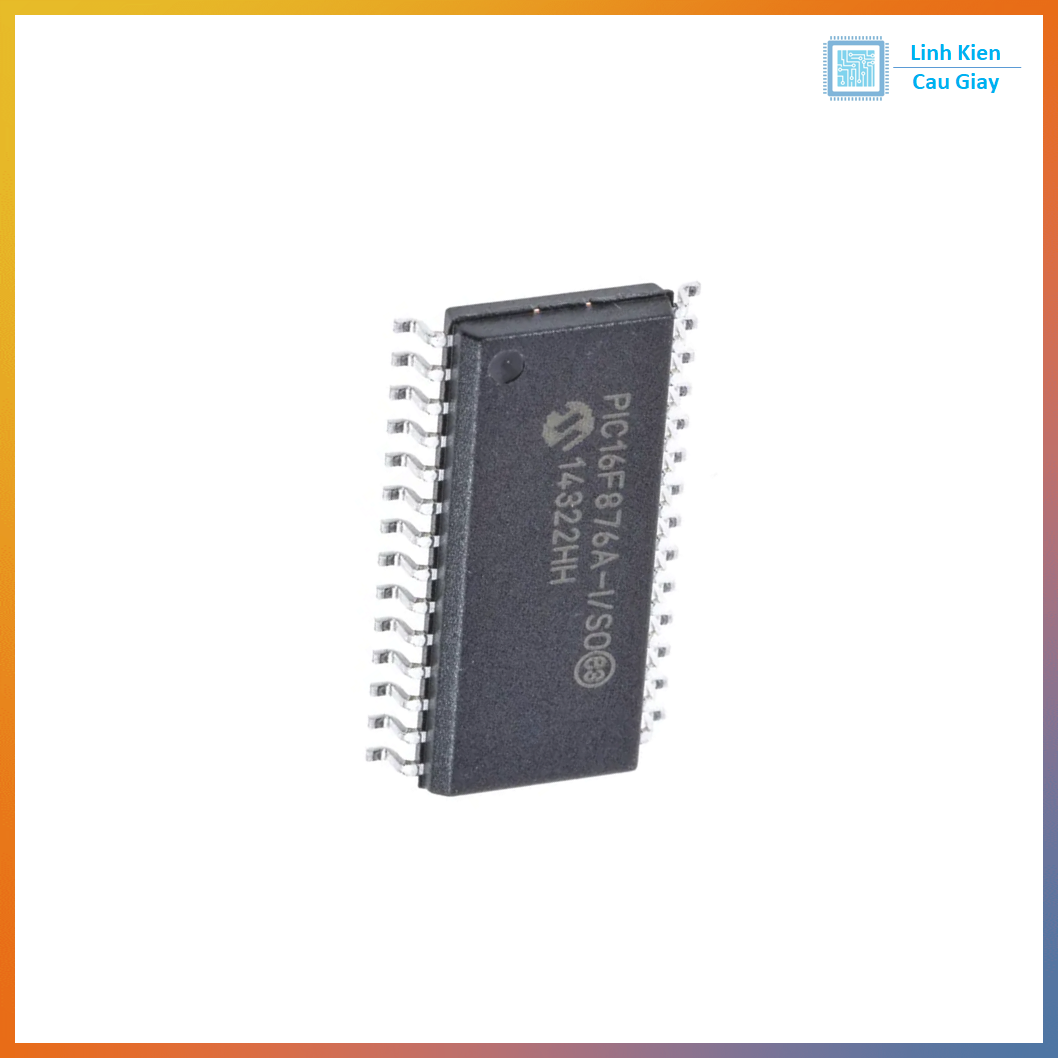

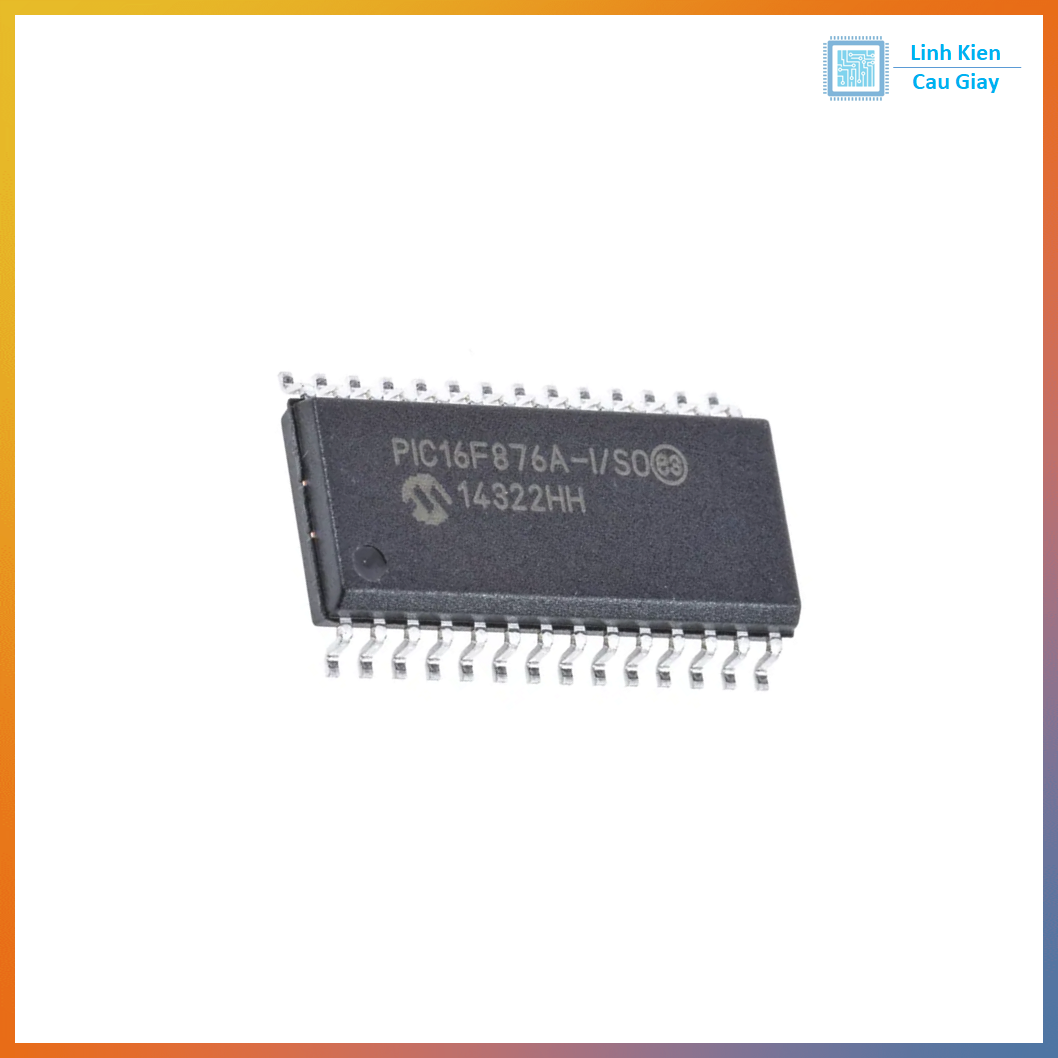

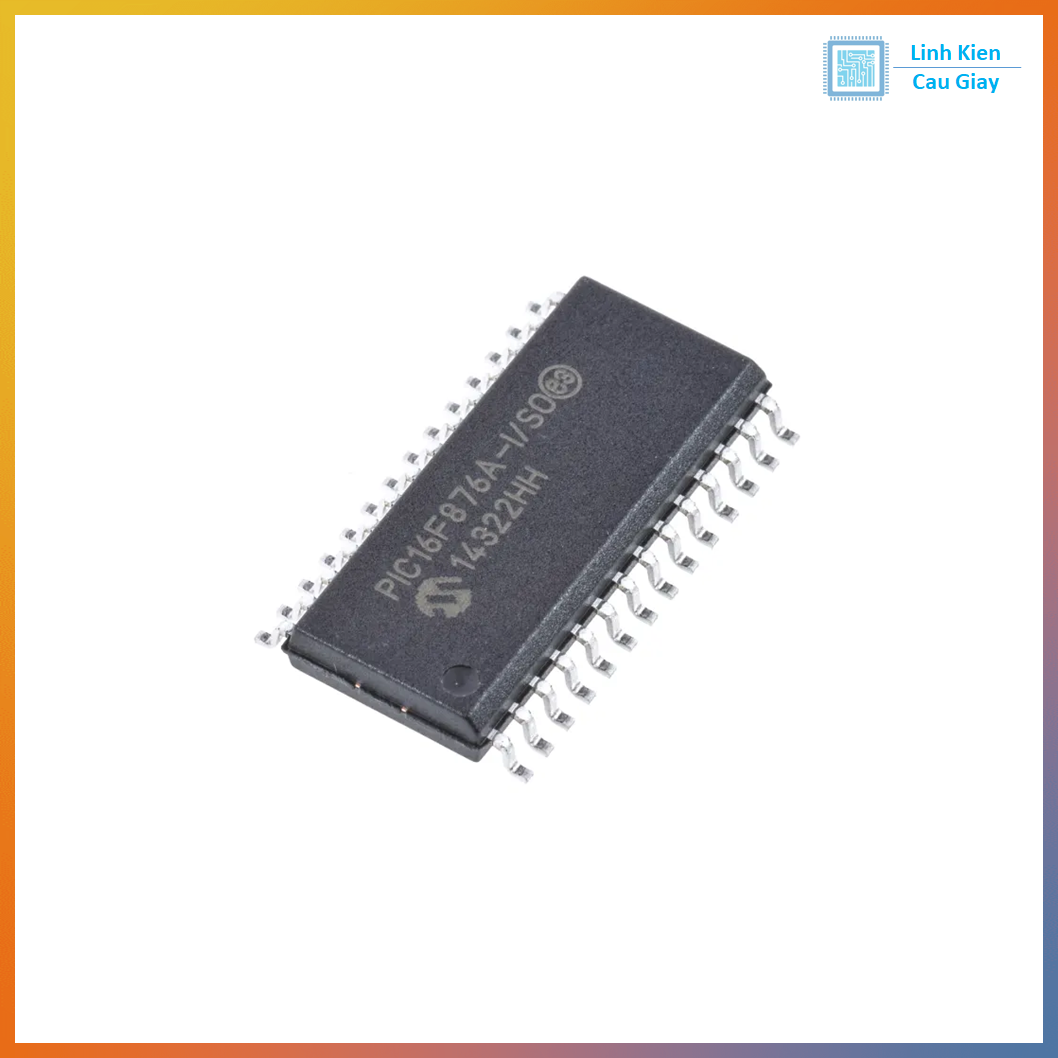

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
