Vi điều khiển PIC16F876A-I/SP DIP28

Mô tả sản phẩm

PIC16F876A-I/SP là vi điều khiển 8-bit dòng PIC16F của Microchip với bộ nhớ Flash 14 KB, RAM 368B, EEPROM 256B và tích hợp nhiều ngoại vi mạnh mẽ như ADC 10-bit, USART, SPI, I2C… Đây là phiên bản dạng DIP 28 chân, dễ hàn, dễ cắm breadboard và rất phù hợp cho sinh viên – kỹ thuật viên – dự án nhúng thực tế.

Sản phẩm hoạt động ổn định, khả năng chống nhiễu tốt, tiêu thụ điện năng thấp, hỗ trợ lập trình bằng MPLAB X, XC8, CCS C…
Đây là IC phổ biến trong điều khiển công nghiệp, robot, điều khiển động cơ, ứng dụng IoT cơ bản.

Ứng dụng

PIC16F876A được sử dụng trong rất nhiều lĩnh vực:

• ✔ Bộ điều khiển động cơ DC, Servo, Stepper

• ✔ Máy đo, cảm biến, giám sát môi trường

• ✔ Điều khiển nhiệt độ – độ ẩm

• ✔ Khóa điện tử, hệ thống an ninh

• ✔ Robot tự hành, xe dò line

• ✔ Điều khiển relay, đèn LED, LCD

• ✔ Các bài thực hành điện – điện tử trong trường học

Sơ đồ chân

Thông số kĩ thuật

• Hãng sản xuất: Microchip

• Model: PIC16F876A-I/SP

• Kiểu chân: DIP-28 (cắm được breadboard)

• Kiến trúc: 8-bit PIC

• Bộ nhớ Flash: 14 KB

• RAM: 368 Bytes

• EEPROM: 256 Bytes

• Tần số hoạt động tối đa: 20 MHz

• Điện áp hoạt động: 2.0V – 5.5V

• ADC: 10-bit, 5 kênh

• Timer: 3 (Timer0, Timer1, Timer2)

• Giao tiếp: SPI, I2C, USART

• PWM: Có, CCP module

• Nhiệt độ hoạt động: −40°C ~ +85°C

Hướng dẫn sử dụng

a. Kiểm tra yêu cầu trước khi dùng

• Chuẩn bị mạch nạp như PICkit2/3/4

• Cài phần mềm MPLAB X IDE + XC8 Compiler

b. Kết nối cơ bản

• VDD → 5V

• VSS → GND

• MCLR → 10kΩ kéo lên 5V

• OSC1/OSC2 → thạch anh 8–20 MHz (nếu dùng)

• Cắm IC lên breadboard hoặc PCB

c. Nạp chương trình

1. Mở MPLAB X → tạo project mới

2. Chọn dòng chip: PIC16F876A

3. Viết code bằng C (XC8) hoặc CCS C

4. Kết nối PICkit → ICSP

5. Nhấn Make & Program Device

d. Lưu ý

• Không cấp quá 5.5V để tránh hỏng chip

• Bọc chống tĩnh điện khi lưu trữ

• Dòng điện mỗi chân tối đa 25mA

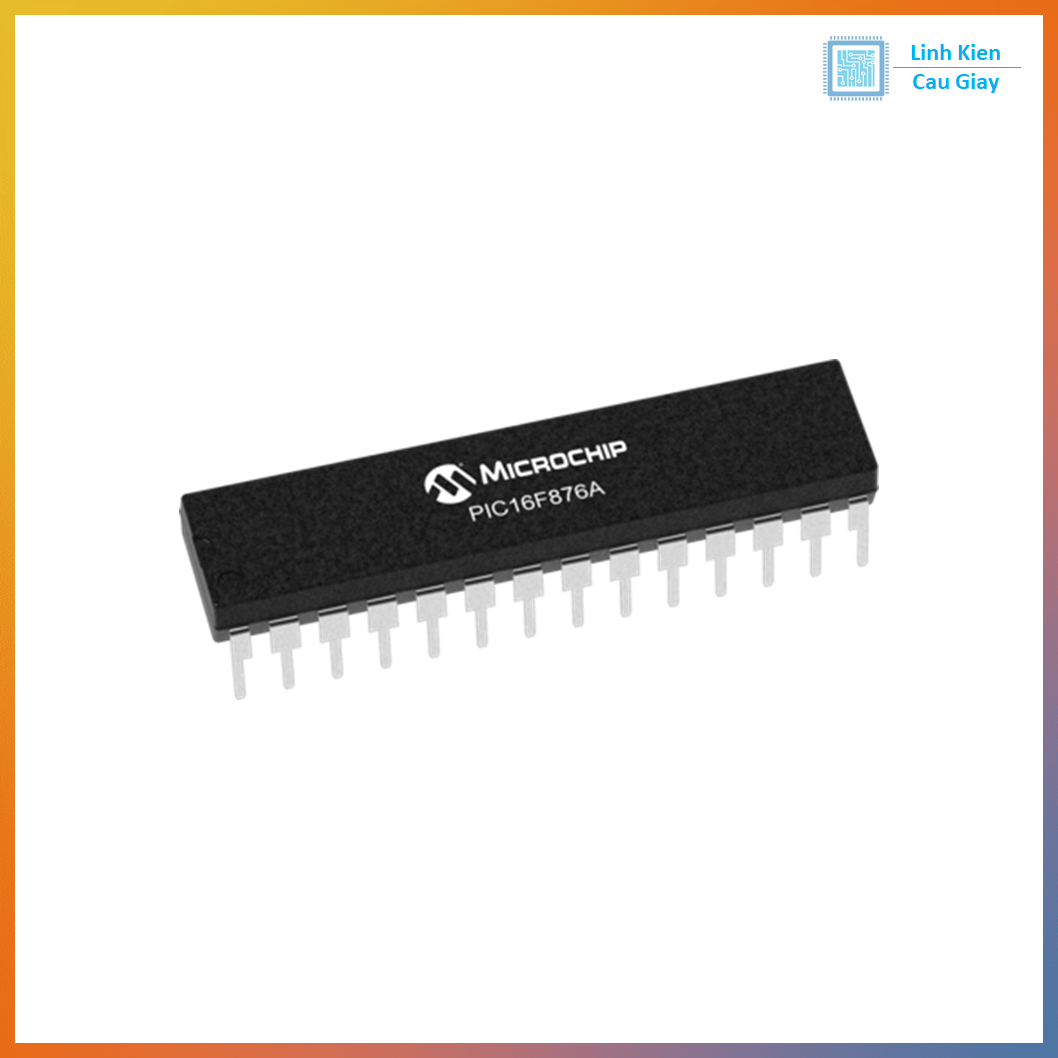

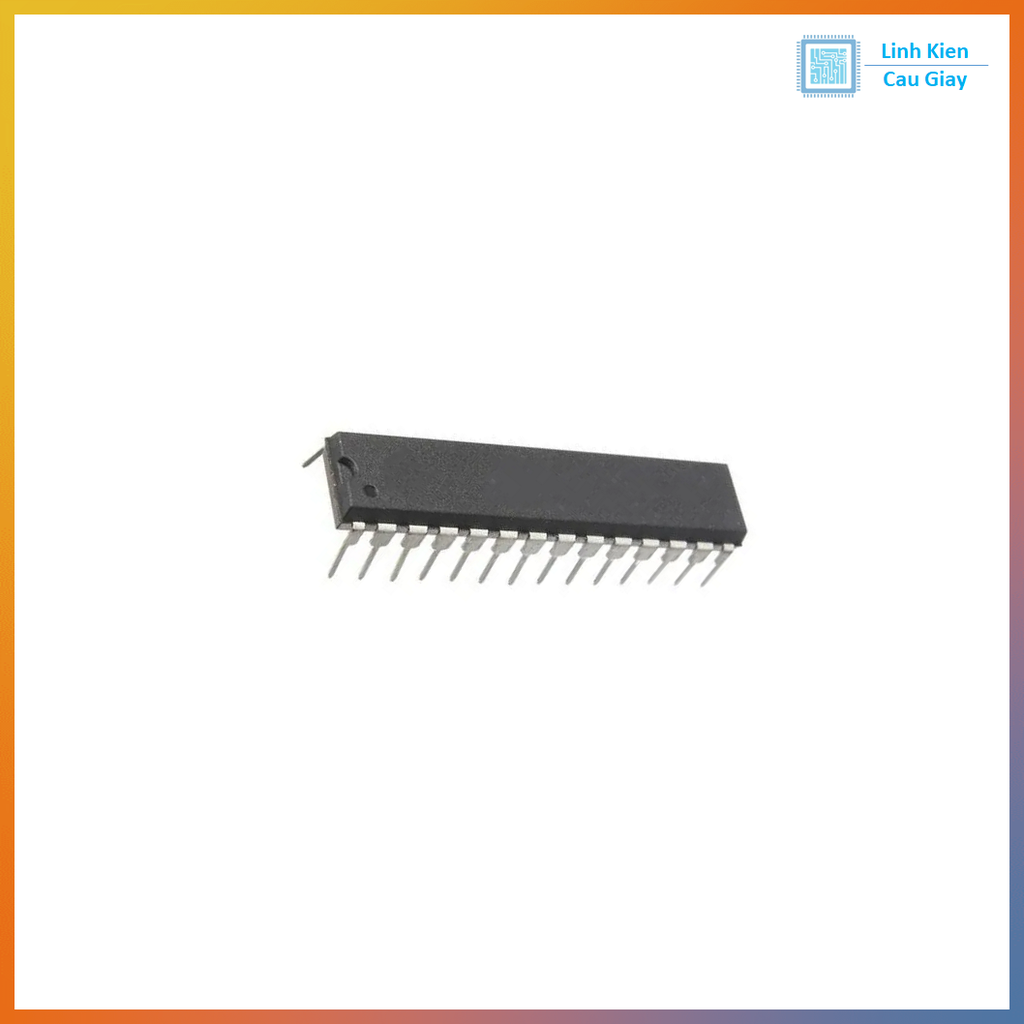

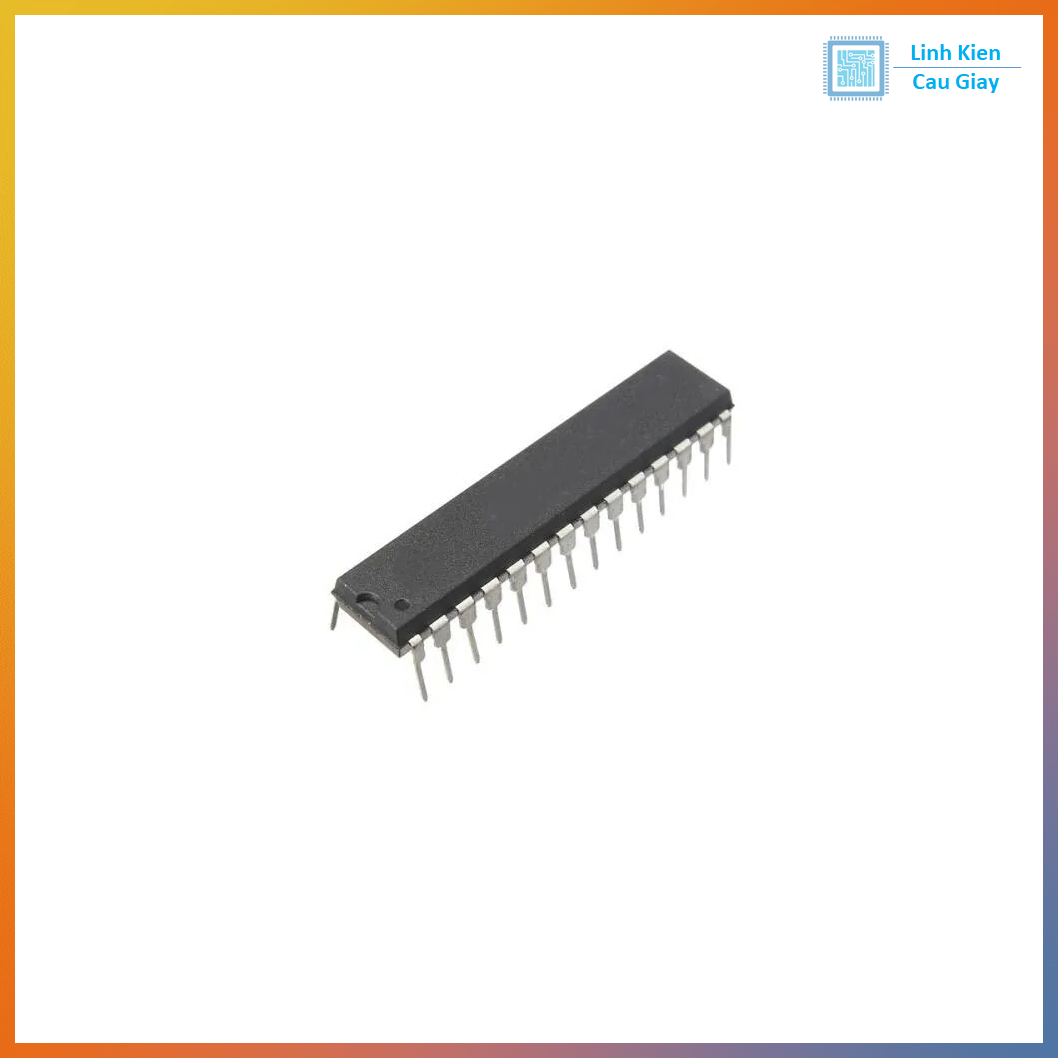

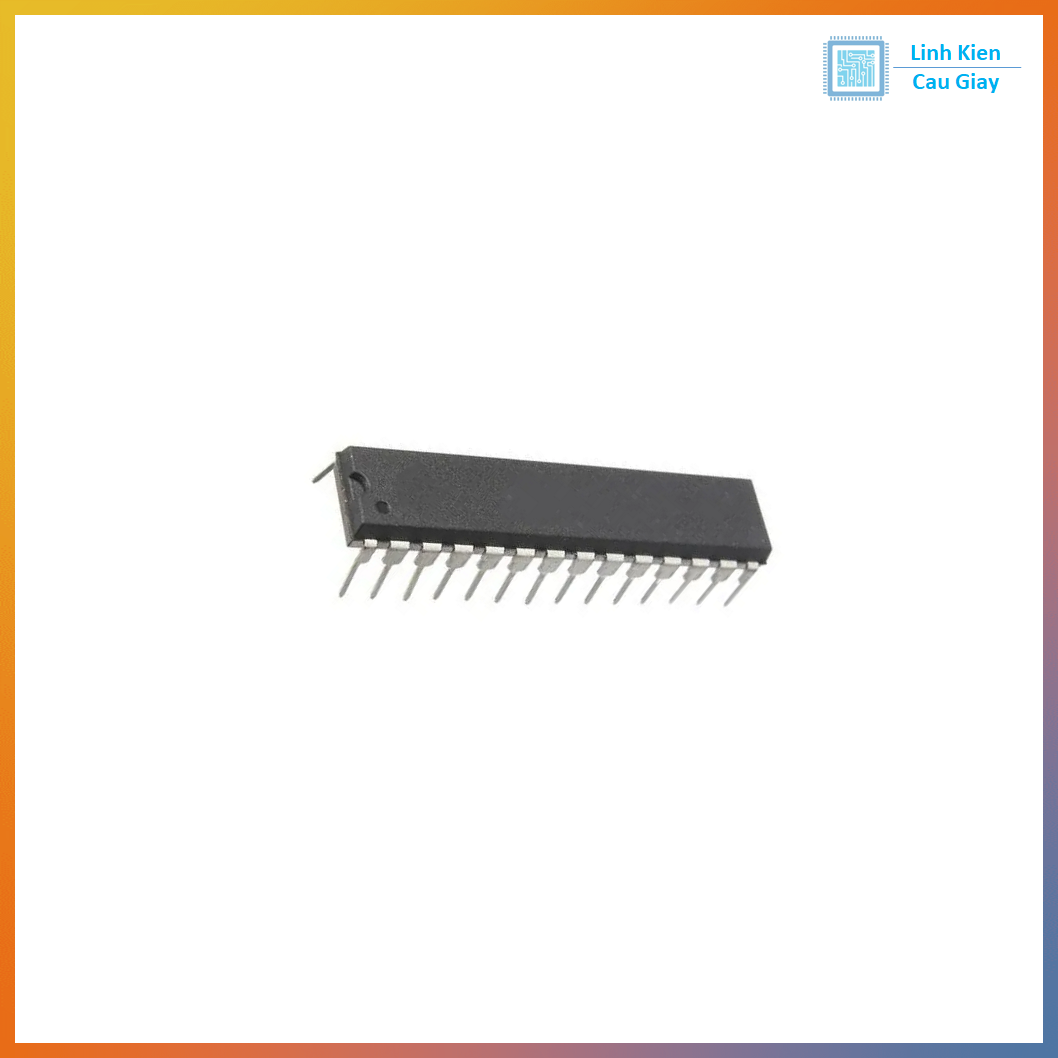

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
