PIC16F1823-I/SL SOP14

(Mã SP:CG001050)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

21.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC16F1823-I/SL là vi điều khiển 8-bit thuộc dòng PIC16 của Microchip, đóng gói SOP-14 (SMD) nhỏ gọn. Chip có bộ nhớ 3.5KB Flash, 256B RAM, 256B EEPROM, tích hợp nhiều ngoại vi mạnh mẽ: EUSART, SPI, I2C, ADC 10-bit, PWM, Comparator, cùng bộ dao động nội lên tới 32MHz.

PIC16F1823 được tối ưu hóa cho các ứng dụng nhúng siêu nhỏ, tiêu thụ năng lượng thấp, hỗ trợ nhiều chế độ tiết kiệm điện và lập trình bằng MPLAB X IDE với ngôn ngữ C (XC8).

Ứng dụng

  • Điện tử dân dụng: công tắc cảm biến, bộ điều khiển LED.

  • Thiết bị IoT nhỏ gọn: thu thập dữ liệu cảm biến, truyền UART/I²C.

  • Điện tử công nghiệp: giám sát tín hiệu, điều khiển thiết bị nhỏ.

  • Robot & DIY: điều khiển động cơ mini, mạch cảm biến.

  • Thiết bị chạy pin: sản phẩm yêu cầu tiết kiệm năng lượng.

Sơ đồ chân

  • RA0 – RA5: I/O số, ADC, Comparator.

  • RC0 – RC5: I/O số, PWM, UART, SPI, I2C.

  • VDD: cấp nguồn 2.3V – 5.5V.

  • VSS: mass.

  • MCLR: Reset / lập trình ICSP.

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC (Mid-Range Enhanced Core).

  • Bộ nhớ:

    • 3.5KB Flash

    • 256B SRAM

    • 256B EEPROM

  • Tốc độ: tối đa 32MHz (dao động nội hoặc thạch anh ngoài).

  • Ngoại vi tích hợp:

    • 1 × EUSART (UART)

    • 1 × SPI

    • 1 × I²C

    • 4 × PWM

    • ADC 10-bit (12 kênh)

    • Comparator, Watchdog Timer

  • Số chân I/O: 12 I/O số đa năng

  • Điện áp hoạt động: 2.3V – 5.5V

  • Package: SOP-14 (SMD)

  • Công suất tiêu thụ thấp: <50nA ở chế độ Sleep

Hướng dẫn sử dụng

  1. Phần cứng:

    • Cấp nguồn 3.3V hoặc 5V vào VDD.

    • MCLR kéo lên cao bằng điện trở 10kΩ.

    • Có thể chạy bằng dao động nội (HFINTOSC) hoặc thạch anh ngoài.

    • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

  2. Phần mềm:

    • Lập trình bằng MPLAB X IDE với compiler XC8.

    • Hỗ trợ lập trình C hoặc Assembly.

    • Thư viện MCC (MPLAB Code Configurator) giúp cấu hình nhanh ngoại vi.

  3. Ứng dụng nâng cao:

    • Kết nối cảm biến I2C, hiển thị LCD.

    • Giao tiếp UART với module Bluetooth/GSM.

    • Điều khiển động cơ servo mini qua PWM.

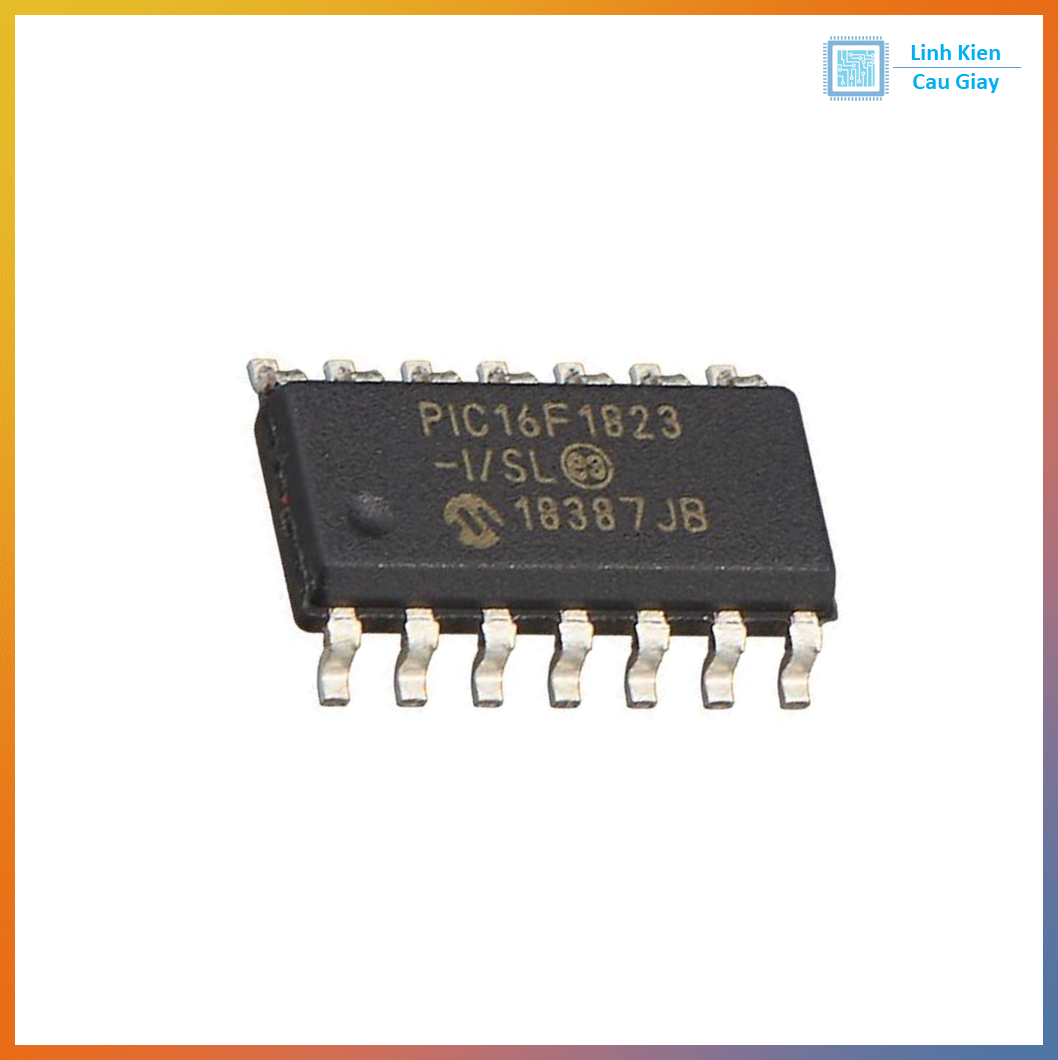

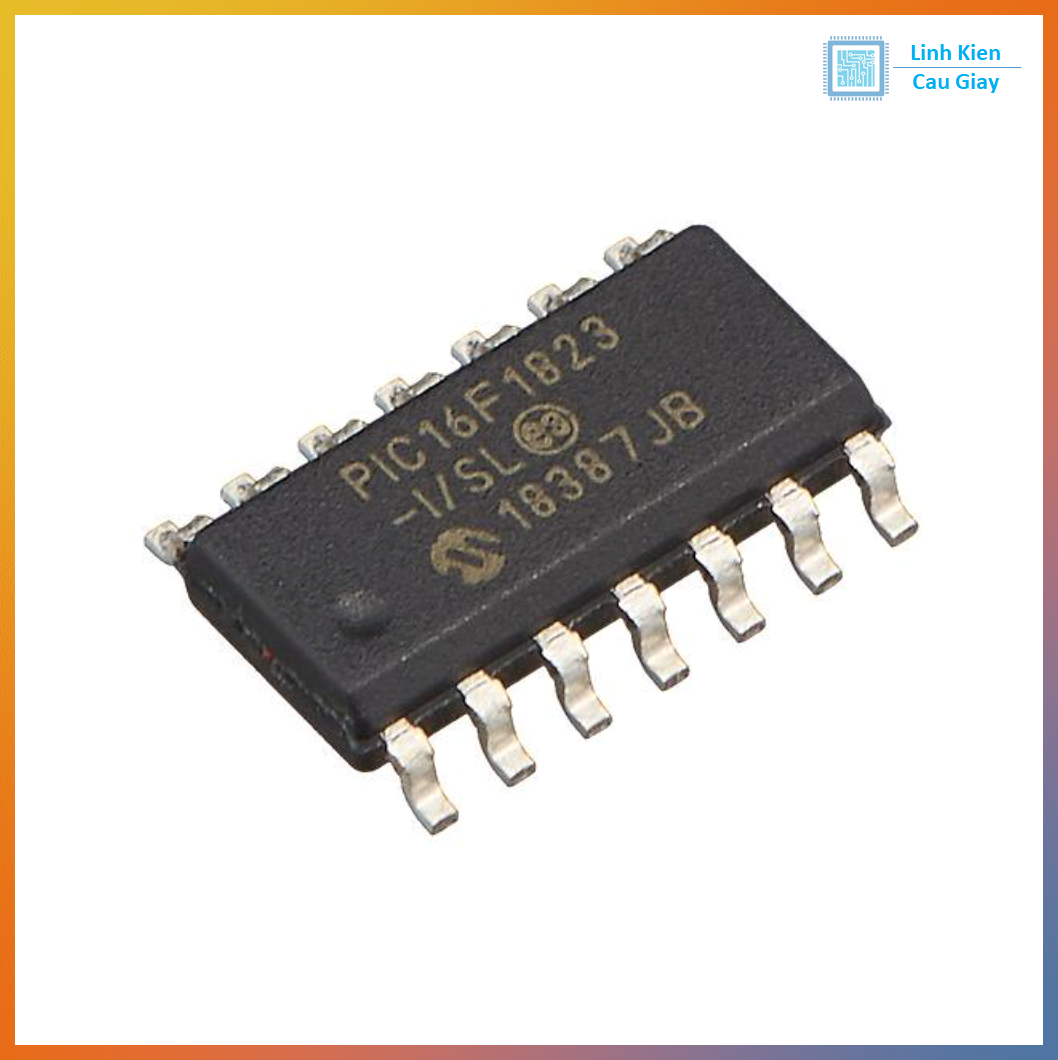

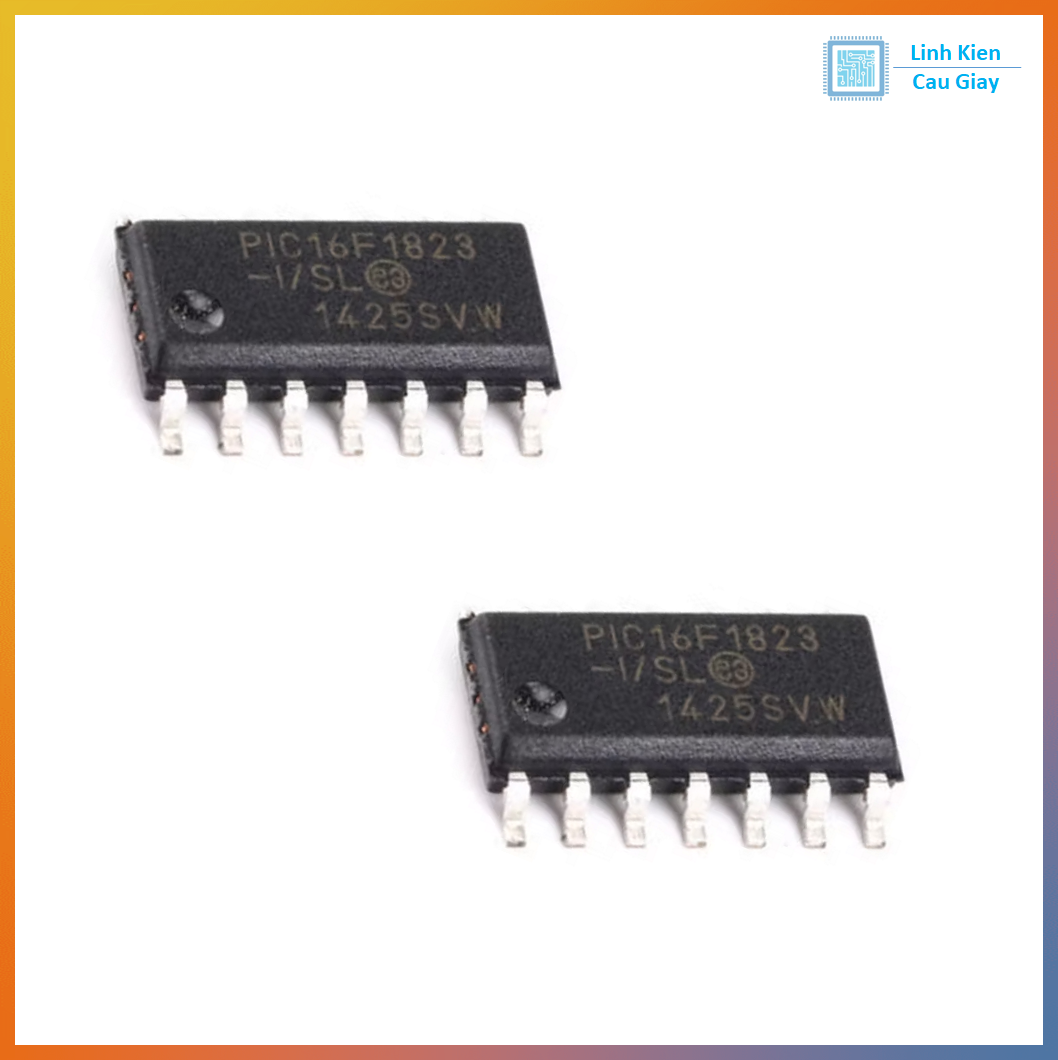

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
