Mô tả sản phẩm

PIC16F886 là vi điều khiển 8-bit dòng PIC16F của Microchip, đóng gói dạng DIP-28, phù hợp cho cả thử nghiệm, học tập và sản xuất. Với bộ nhớ 14KB Flash, 368 bytes RAM, 256 bytes EEPROM, vi điều khiển này tích hợp ADC 10-bit (11 kênh), 3 Timer, USART, PWM, I2C, SPI, Comparator, hoạt động tối đa 20 MHz, thích hợp trong nhiều ứng dụng nhúng yêu cầu xử lý nhiều ngõ vào/ra và ngoại vi mạnh mẽ.

Ứng dụng

• Bộ điều khiển thiết bị điện tử dân dụng và công nghiệp.

• Hệ thống thu thập dữ liệu cảm biến (data acquisition).

• Mạch điều khiển LED, relay, động cơ (PWM).

• Hệ thống truyền thông UART, I2C, SPI.

• Robot tự hành, mô hình nhúng, thiết bị IoT đơn giản.

• Dùng trong giáo dục đào tạo kỹ thuật vi điều khiển.

Sơ đồ chân

Tài liệu chi tiết PIC16F886 Datasheet

Thông số kĩ thuật

Hướng dẫn sử dụng

1. Lập trình bằng MPLAB X IDE + compiler XC8.

2. Sử dụng mạch nạp PICkit3, PICkit4 hoặc mạch nạp hỗ trợ dòng PIC16.

3. Cấu hình chân MCLR (reset) bằng điện trở kéo lên (pull-up 10kΩ).

4. Có thể sử dụng dao động nội (INTOSC) hoặc thạch anh ngoài (RA6/RA7).

5. Kết nối các thiết bị ngoại vi qua UART, I2C, SPI, ADC,...

6. Cấp nguồn 5V ổn định tại chân VDD (chân 6) và GND tại chân VSS (chân 7).

7. Thường dùng trong các mạch học tập, robot, điều khiển LED/động cơ/cảm biến.

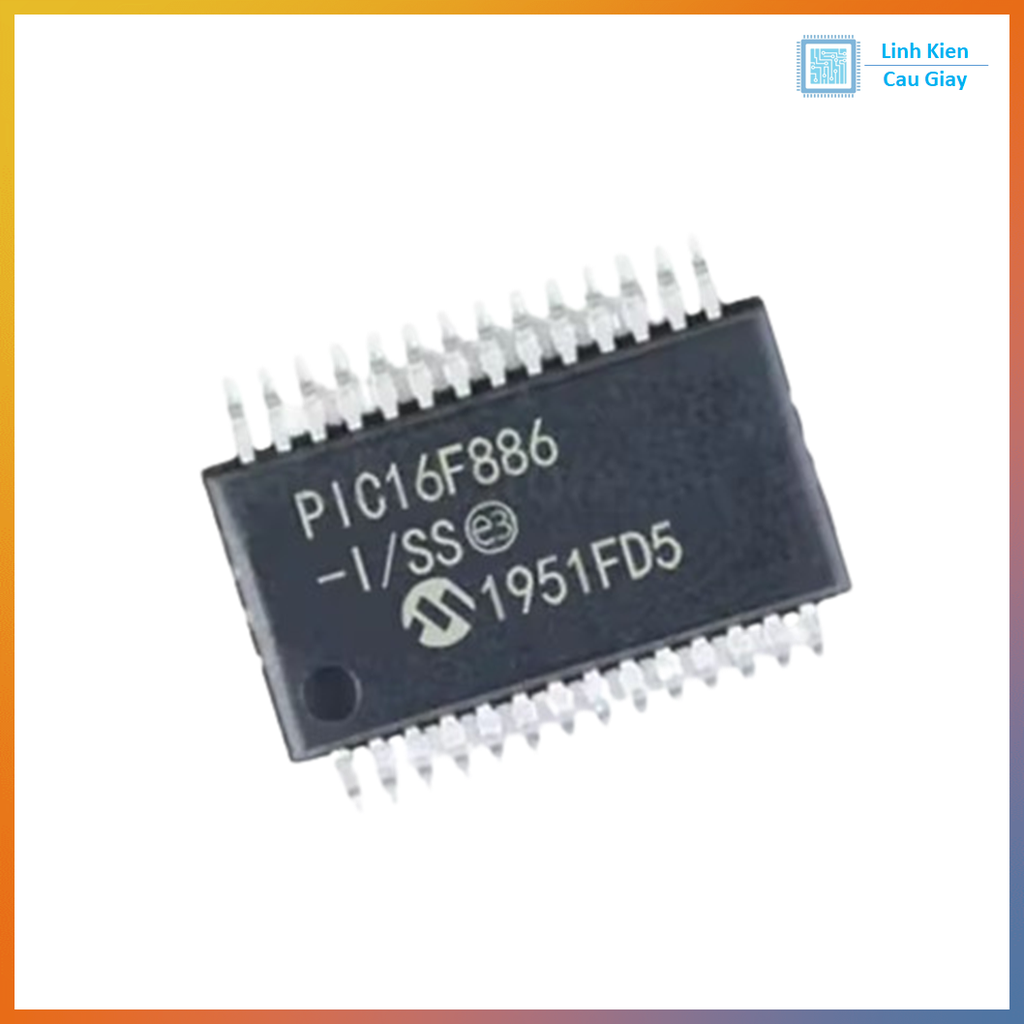

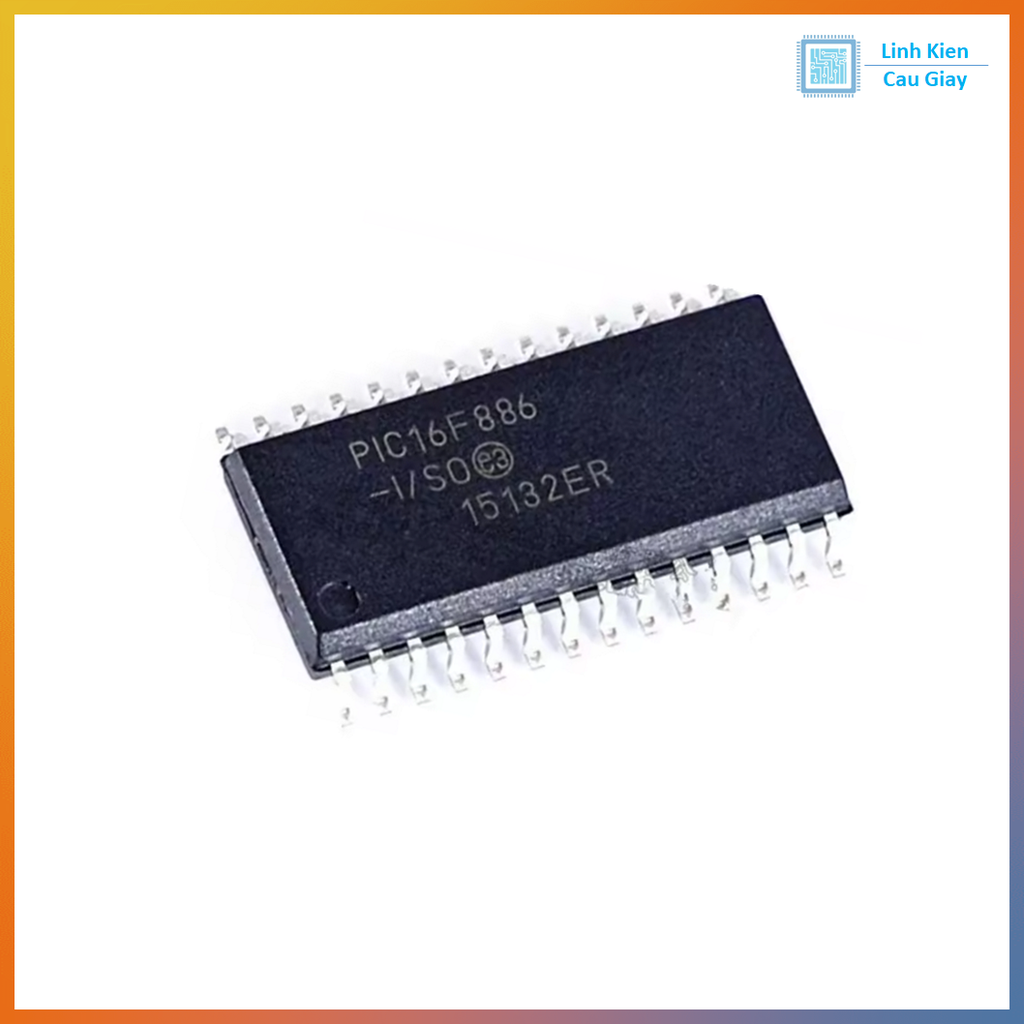

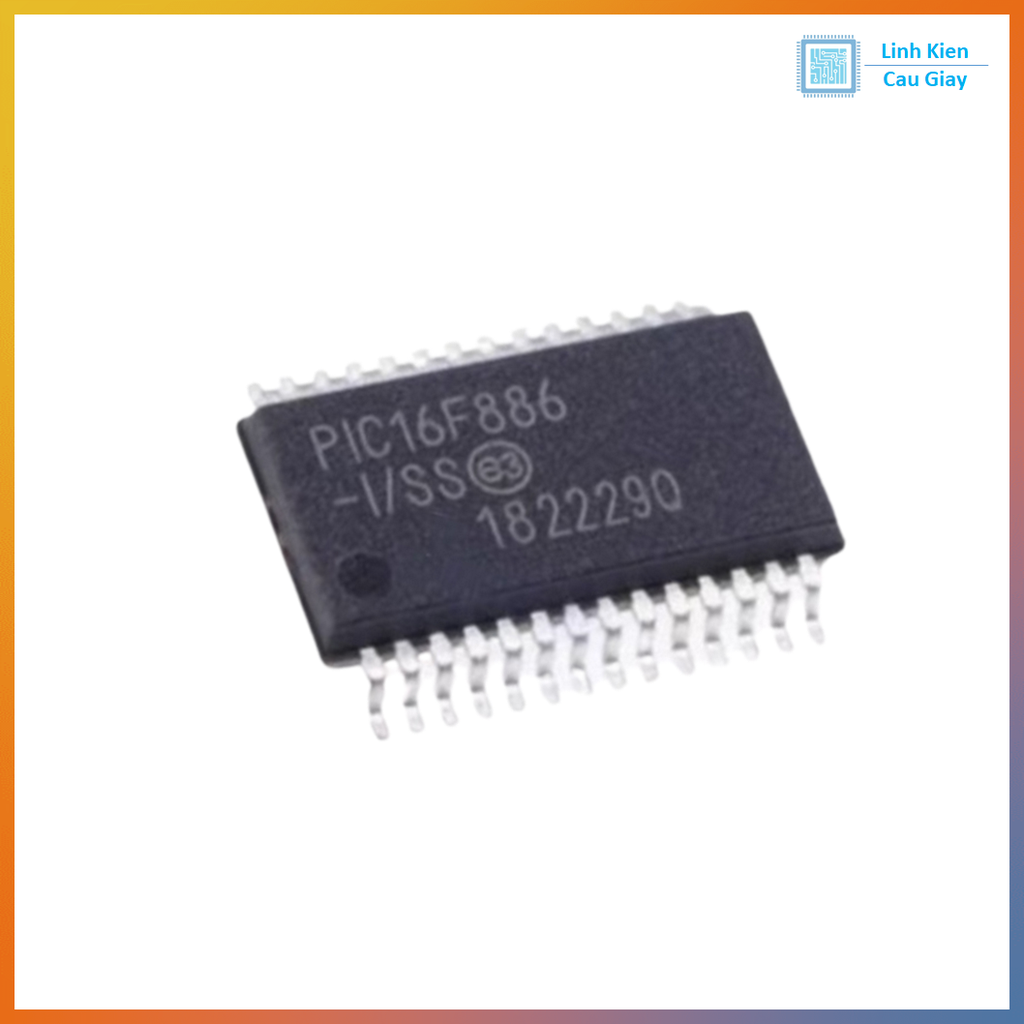

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
