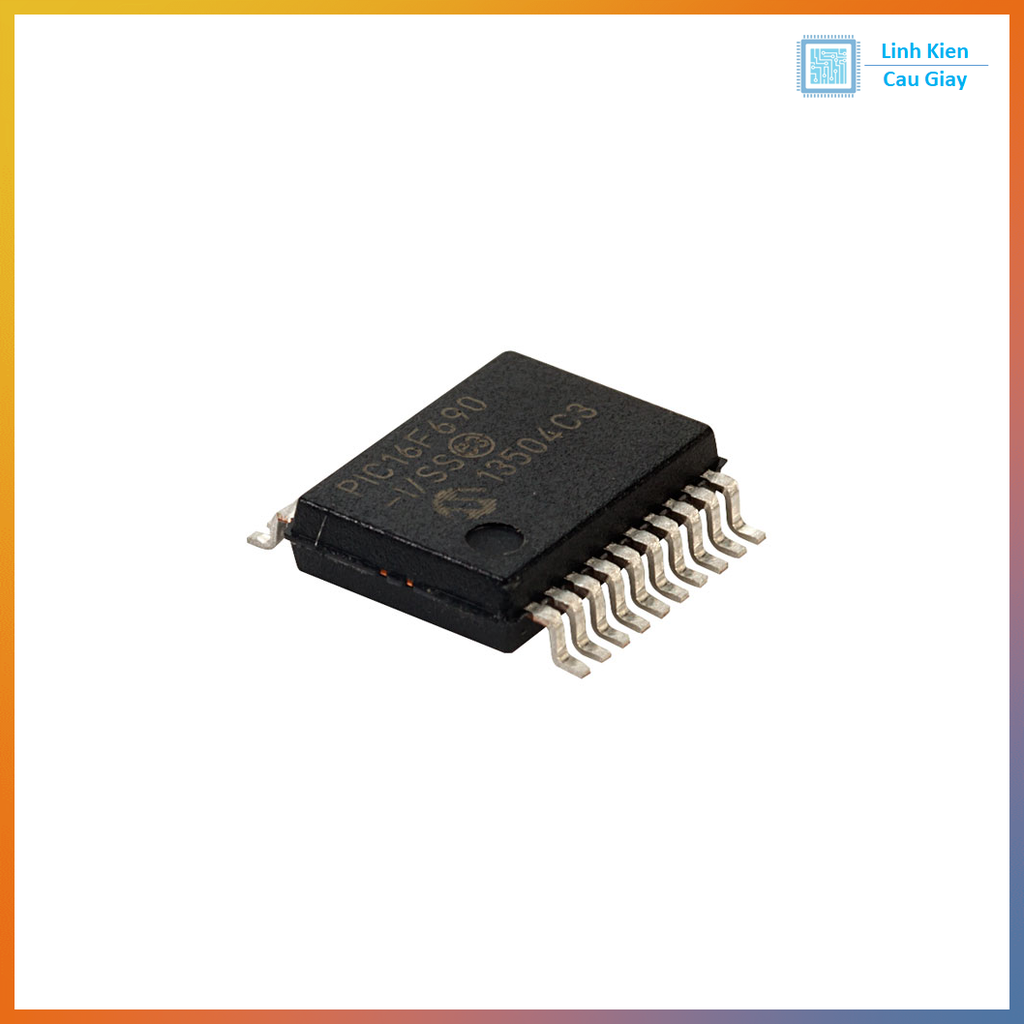

Vi điều khiển PIC16F690-I/SS – đóng gói SSOP20

Mô tả sản phẩm

PIC16F690-I/SS là vi điều khiển 8-bit dòng PIC16F của Microchip, được trang bị đầy đủ ngoại vi mạnh mẽ: ADC, PWM, MSSP (SPI/I2C), Comparator và đặc biệt có nhiều chân I/O linh hoạt.
Đóng gói SSOP20 kích thước nhỏ, phù hợp thiết kế mạch compact, module điều khiển, sản phẩm thương mại và thiết bị IoT cần độ ổn định cao.

Chip hỗ trợ xung clock nội lên đến 8MHz (Internal Oscillator), bộ nhớ Flash 7KB, RAM 256B, EEPROM 256B – đủ dùng cho đa số ứng dụng điều khiển cơ bản và trung cấp.

PIC16F690 là lựa chọn phổ biến cho hệ thống nhúng, sản phẩm dân dụng – công nghiệp và các dự án tiết kiệm năng lượng.

Ứng dụng

✔ Điều khiển động cơ DC, servo, stepper
✔ Thiết bị IoT, cảm biến thông minh
✔ Bộ điều khiển LED RGB, LED ma trận
✔ Mạch công nghiệp đơn giản, PLC mini
✔ Mạch điều khiển gia dụng
✔ Bộ đo ADC, cảm biến analog
✔ Dự án robot mini, module tích hợp
✔ Thiết bị giám sát – cảnh báo

Sơ đồ chân

        ┌────── PIC16F690 SSOP20 ──────┐
 1. RA5/AN4/MCLR     – Reset / I/O / ADC
 2. RA0/AN0          – I/O / ADC
 3. RA1/AN1          – I/O / ADC
 4. RA2/AN2/Vref     – I/O / ADC / Vref
 5. RA3/AN3          – I/O / ADC
 6. RC0              – I/O
 7. RC1              – I/O
 8. RC2              – I/O / PWM
 9. RC3/SCL          – I2C Clock
10. RC4/SDA          – I2C Data
11. RC5              – I/O
12. RC6              – I/O
13. RC7              – I/O
14. RB7              – I/O
15. RB6              – I/O
16. RB5              – I/O
17. VSS              – GND
18. VDD              – 2.0–5.5V
19. RB4              – I/O
20. RB3              – I/O


Thông số kĩ thuật

• Nhà sản xuất: Microchip Technology

• Mã sản phẩm: PIC16F690-I/SS

• Kiến trúc: 8-bit PIC Mid-Range

• Đóng gói: SSOP20

• Flash Program Memory: 7KB

• RAM: 256 Bytes

• EEPROM: 256 Bytes

• Tần số hoạt động:

  • Internal Oscillator: 8 MHz

  • Hỗ trợ external clock

• Ngoại vi tích hợp:

  • ADC 10-bit

  • PWM

  • MSSP (I2C/SPI)

  • Comparator

  • Enhanced USART

• Điện áp hoạt động: 2.0V – 5.5V

• Công nghệ tiêu thụ thấp: nanoWatt Technology

• Nhiệt độ hoạt động: –40°C → +85°C

Hướng dẫn sử dụng

Bước 1 – Cấp nguồn:

• VDD → 2.0–5.5V

• VSS → GND

• Tụ bypass 100nF gần chân VDD

Bước 2 – Lập trình chip:

• Sử dụng PICkit 3/4, MPLAB SNAP

• Chân lập trình: MCLR, PGD, PGC

Bước 3 – Cấu hình xung clock:

• Sử dụng internal oscillator (OSCCON)

• Hoặc thạch anh ngoài tùy theo thiết kế

Bước 4 – Kích hoạt ngoại vi:

• ADC: thiết lập ANSEL & ADCON

• I2C/SPI: cấu hình MSSP module

• PWM: qua CCP1 module

• UART: cấu hình BAUD và TXSTA

Bước 5 – Lưu ý thiết kế mạch:

• Kéo-up 10k cho chân MCLR

• Tránh đặt chip gần nguồn nhiễu cao

• Đảm bảo tiếp địa tốt

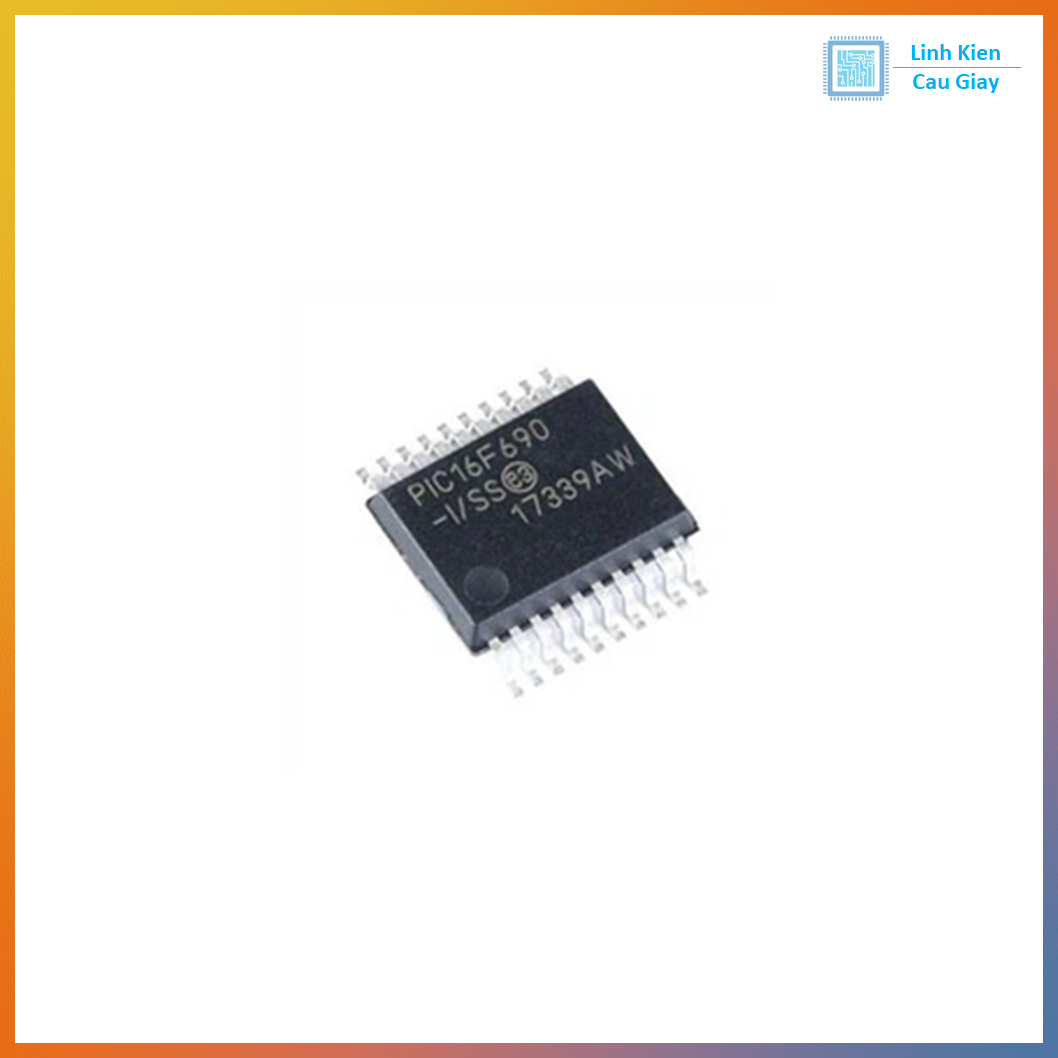

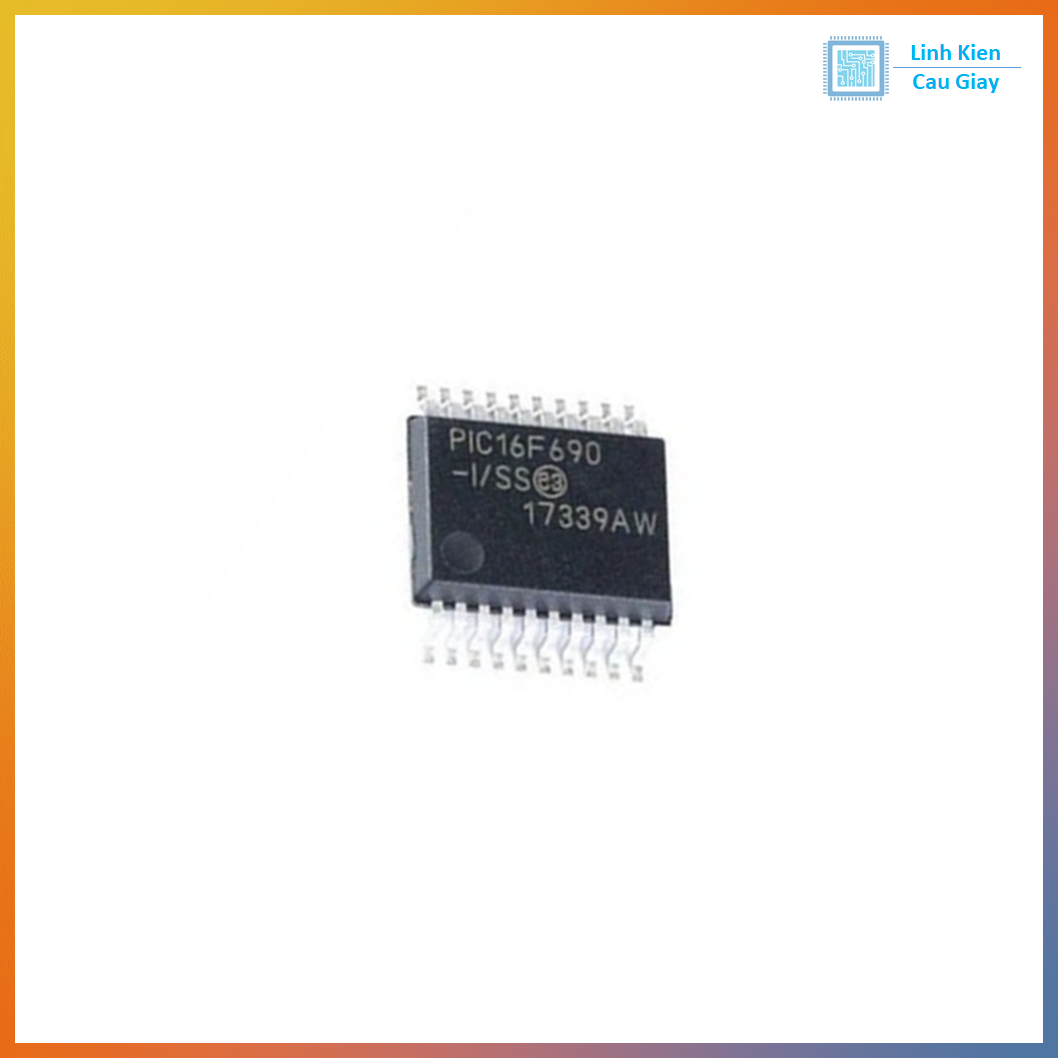

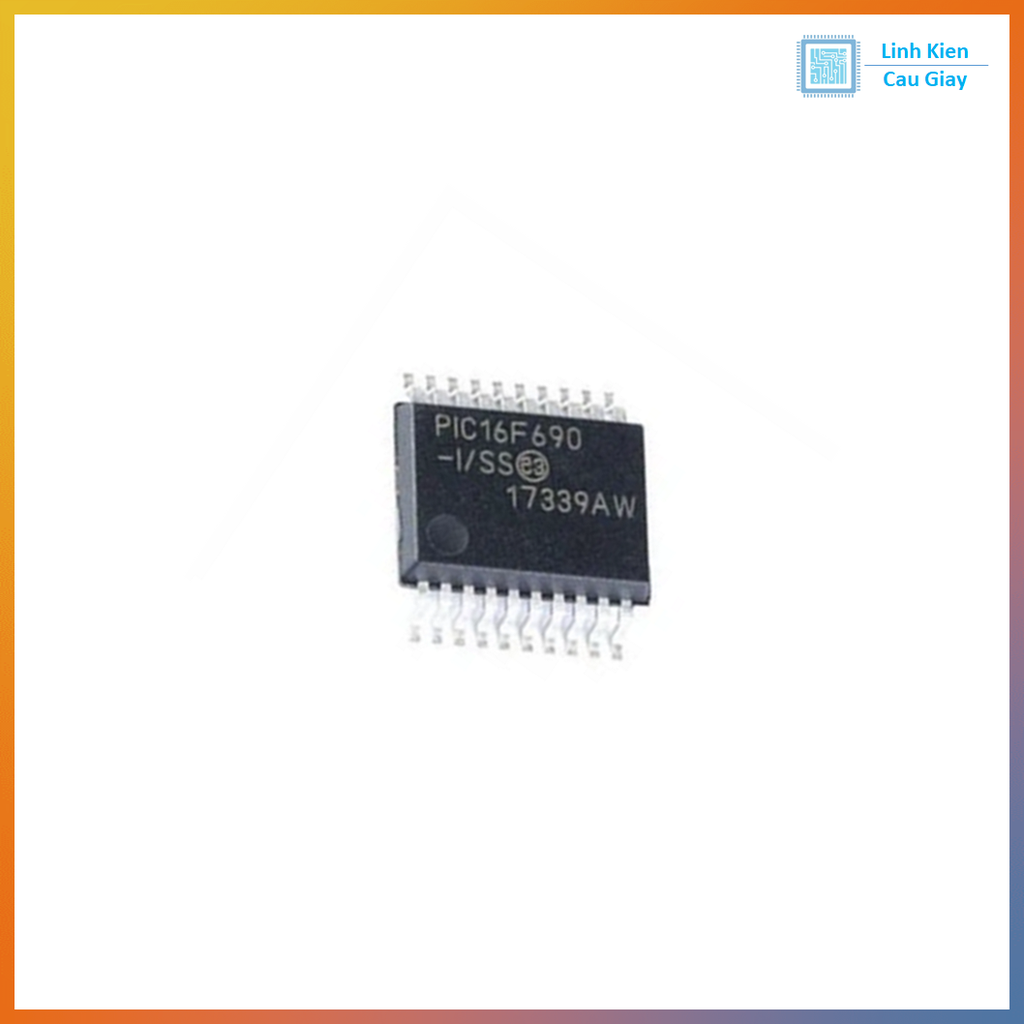

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
