Mô tả sản phẩm

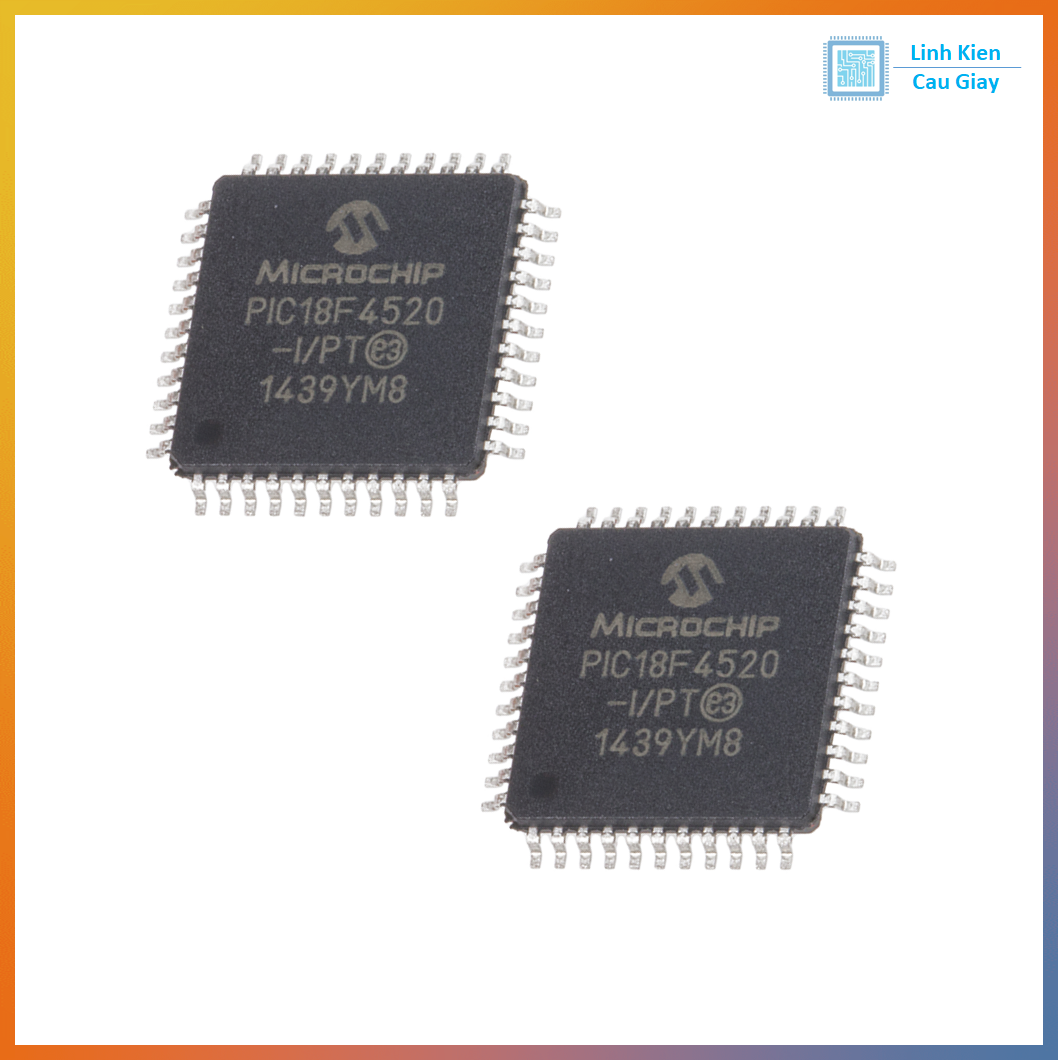

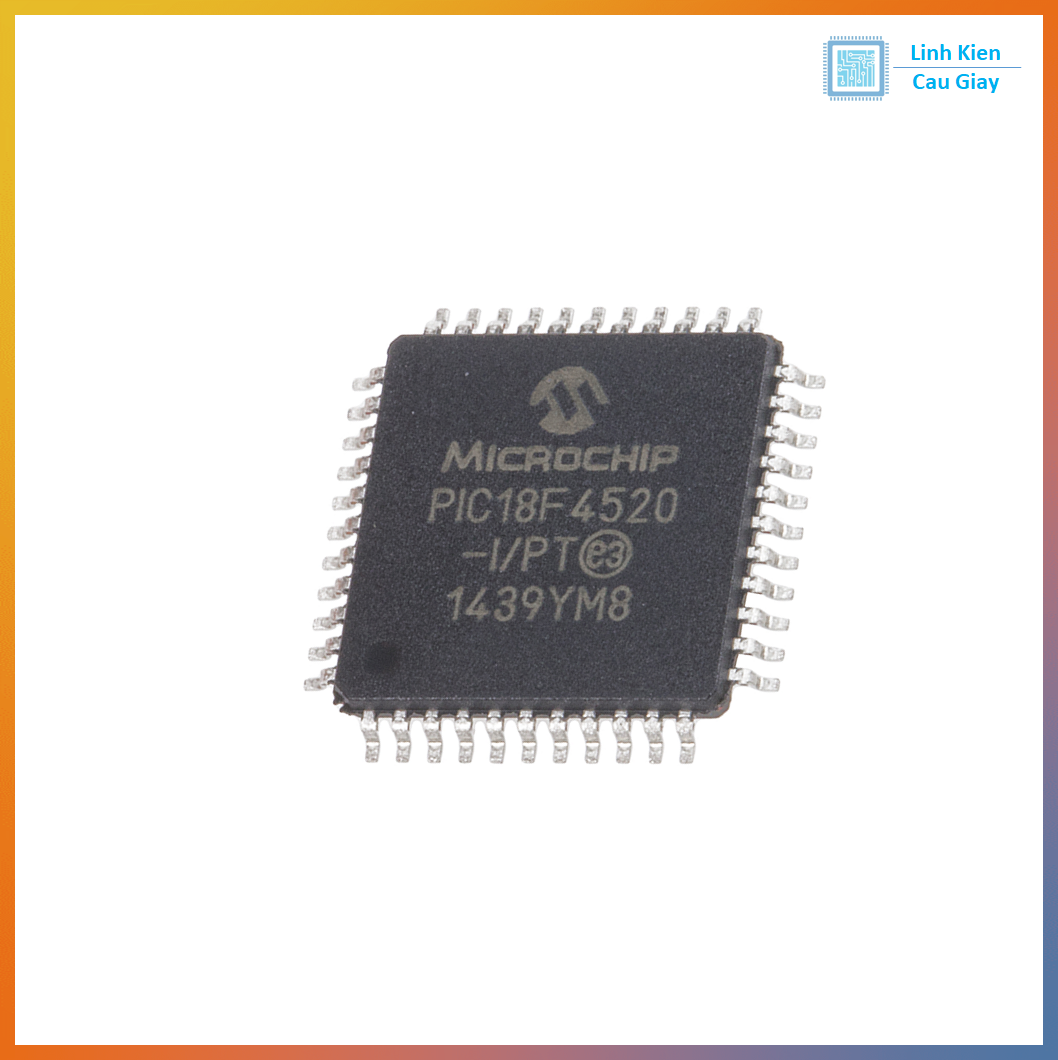

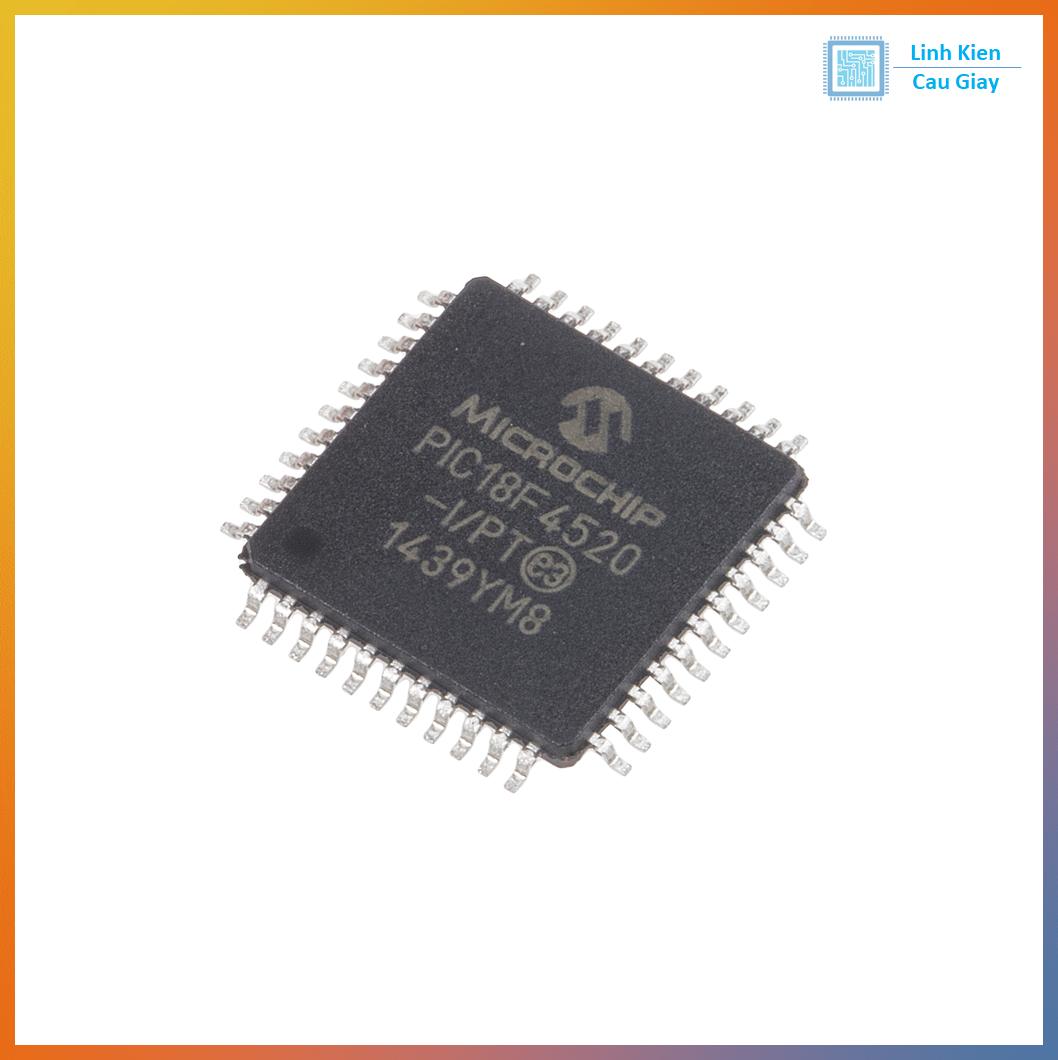

PIC18F4520-I/PT là vi điều khiển 8-bit kiến trúc PIC18 RISC của Microchip, đóng gói TQFP-44 (SMD) nhỏ gọn, phù hợp cho các ứng dụng nhúng công nghiệp và sản xuất thương mại.

Chip có bộ nhớ 32KB Flash, 1.5KB SRAM, 256B EEPROM, tốc độ xử lý tối đa 40MHz. Tích hợp nhiều ngoại vi mạnh mẽ: UART, SPI, I²C, 13 kênh ADC 10-bit, PWM, ECCP, 4 Timer, cùng chế độ tiết kiệm điện năng và khả năng xử lý ngắt linh hoạt.

PIC18F4520 là phiên bản nâng cấp phổ biến hơn của dòng PIC18F452, thường được dùng thay thế trong các KIT đào tạo và mạch công nghiệp.

Ứng dụng

• Điện tử công nghiệp: bộ điều khiển máy, giám sát tín hiệu, mạch công suất.

• Thiết bị dân dụng & IoT: hệ thống điều khiển thông minh, cảm biến, công tắc.

• Robot & DIY: điều khiển servo, motor DC/stepper.

• Đào tạo & nghiên cứu: vi điều khiển PIC18 phổ biến trong KIT học tập.

• Ứng dụng đo lường: đồng hồ số, thiết bị đọc cảm biến analog.

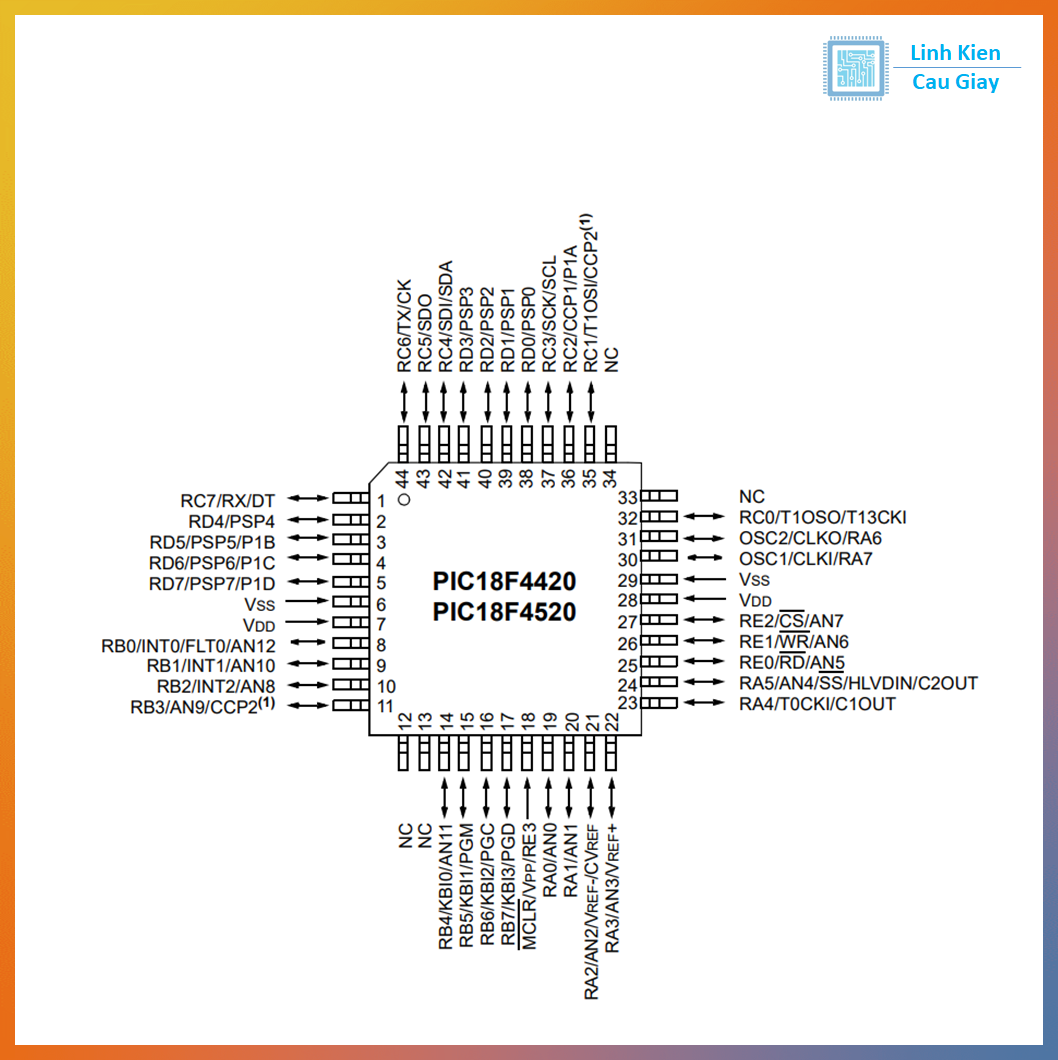

Sơ đồ chân

• PORTA (RA0 – RA7): I/O, ADC.

• PORTB (RB0 – RB7): I/O, ngắt ngoài, ICSP.

• PORTC (RC0 – RC7): I/O, UART, SPI, I²C, PWM.

• PORTD (RD0 – RD7): I/O, bus dữ liệu song song, LCD.

• PORTE (RE0 – RE2): I/O, ADC.

• MCLR/Vpp: Reset / nạp code.

• OSC1/OSC2: dao động ngoài (lên đến 40MHz).

• VDD, VSS: cấp nguồn.

Thông số kĩ thuật

• Kiến trúc: 8-bit PIC18 RISC.

• Bộ nhớ:

  • 32KB Flash.

  • 1.5KB SRAM.

  • 256B EEPROM.

• Tốc độ tối đa: 40MHz (dao động ngoài).

• Ngoại vi tích hợp:

  • 1 × UART (EUSART).

  • 1 × SPI.

  • 1 × I²C (MSSP).

  • 13 kênh ADC 10-bit.

  • PWM, ECCP (Enhanced Capture/Compare/PWM).

  • 4 Timer (2×8-bit, 2×16-bit).

  • Watchdog Timer.

• Số chân I/O: 36 chân khả trình.

• Điện áp hoạt động: 4.2V – 5.5V.

• Package: TQFP-44 (SMD).

Hướng dẫn sử dụng

• Phần cứng

  • Cấp nguồn 5V ổn định cho VDD.

  • Reset MCLR kéo lên cao bằng điện trở 10kΩ.

  • Kết nối thạch anh ngoài 4–40MHz nếu cần độ chính xác cao.

  • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

• Phần mềm

  • Lập trình bằng MPLAB X IDE + XC8 Compiler.

  • Ngôn ngữ hỗ trợ: C, Assembly.

  • MCC (MPLAB Code Configurator) giúp cấu hình ngoại vi nhanh chóng.

• Ứng dụng nâng cao

  • Điều khiển động cơ DC/servo qua PWM.

  • Thu thập dữ liệu cảm biến analog.

  • Giao tiếp UART/SPI/I²C với module GSM, Bluetooth, GPS.

  • Điều khiển hiển thị LCD, LED 7 đoạn, ma trận LED

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
