PIC18F4550-I/P DIP40

(Mã SP:CG001034)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

210.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC18F4550-I/P là vi điều khiển 8-bit thuộc họ PIC18 của Microchip, đóng gói DIP-40, dễ dàng sử dụng trên breadboard và KIT đào tạo. Điểm nổi bật nhất của dòng này là hỗ trợ giao tiếp USB 2.0 Full-Speed (12Mbps) tích hợp sẵn, rất phù hợp cho các ứng dụng ngoại vi USB.

Chip được trang bị 32KB Flash, 2KB SRAM, 256B EEPROM, tốc độ xử lý tối đa 48MHz (tích hợp PLL). Ngoại vi mạnh mẽ: USB 2.0, UART, SPI, I²C, 13 kênh ADC 10-bit, PWM, nhiều Timer, CCP/ECCP, cùng khả năng hoạt động ổn định và bền bỉ.

Ứng dụng

  • Thiết bị ngoại vi USB: USB HID (chuột, bàn phím), USB CDC (COM ảo).

  • Thiết bị đo lường: máy đo USB, data logger, thiết bị phân tích tín hiệu.

  • Điện tử công nghiệp: mạch điều khiển động cơ, hệ thống giám sát.

  • IoT & Smart Home: thiết bị giao tiếp USB với PC hoặc gateway.

  • DIY & giáo dục: học phát triển ứng dụng USB trên PIC.

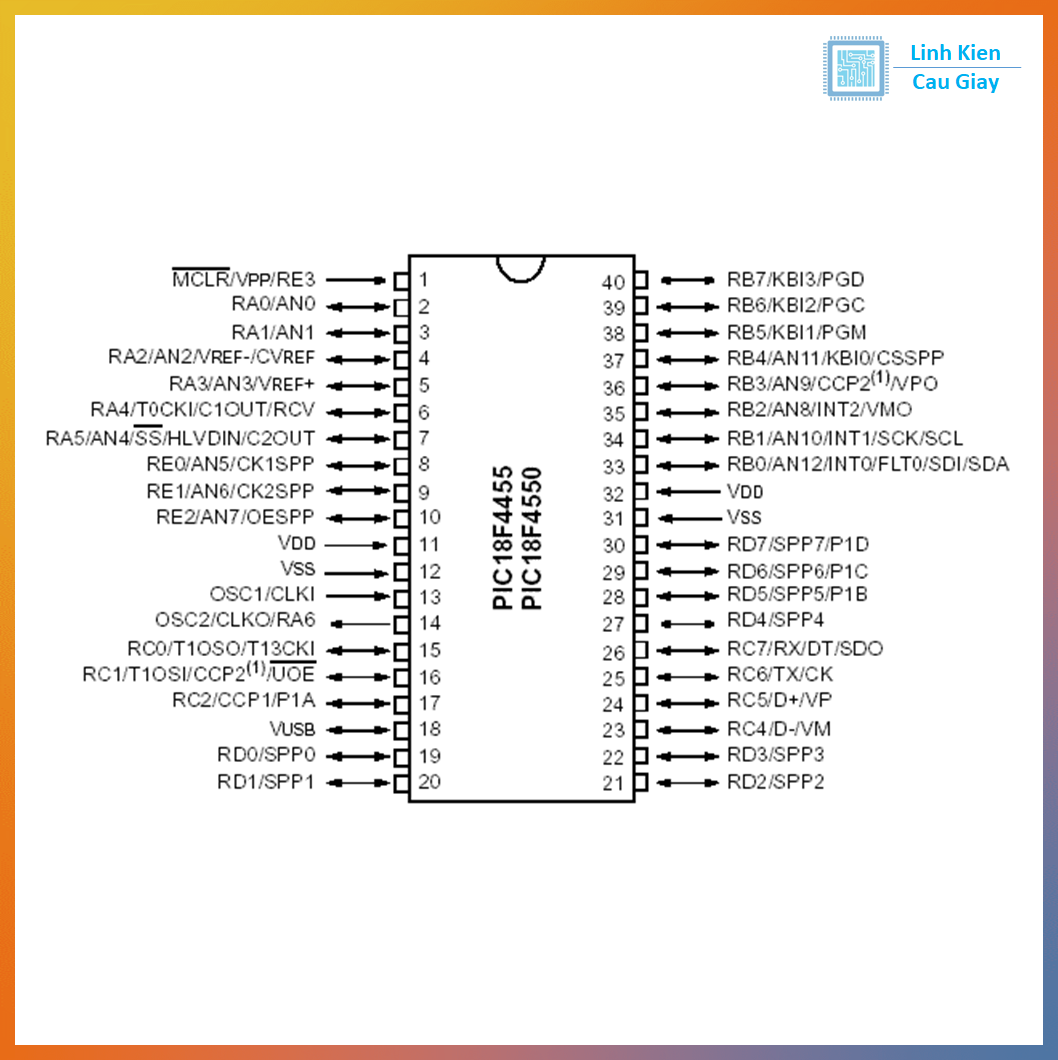

Sơ đồ chân

  • Thiết bị ngoại vi USB: USB HID (chuột, bàn phím), USB CDC (COM ảo).

  • Thiết bị đo lường: máy đo USB, data logger, thiết bị phân tích tín hiệu.

  • Điện tử công nghiệp: mạch điều khiển động cơ, hệ thống giám sát.

  • IoT & Smart Home: thiết bị giao tiếp USB với PC hoặc gateway.

  • DIY & giáo dục: học phát triển ứng dụng USB trên PIC.

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC18 RISC.

  • Bộ nhớ:

    • 32KB Flash.

    • 2KB SRAM.

    • 256B EEPROM.

  • Tốc độ hoạt động: tối đa 48MHz (PLL).

  • Ngoại vi tích hợp:

    • USB 2.0 Full-Speed (12 Mbps).

    • 1 × UART (EUSART).

    • 1 × SPI.

    • 1 × I²C (MSSP).

    • 13 kênh ADC 10-bit.

    • PWM (CCP, ECCP).

    • Timer: 4 bộ (2×8-bit, 2×16-bit).

    • Watchdog Timer.

  • Số chân I/O: 35 I/O khả trình.

  • Điện áp hoạt động: 4.2V – 5.5V (USB yêu cầu 5V).

  • Package: DIP-40 (dễ dùng, phù hợp breadboard/KIT).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 5V cho VDD, USB VBUS.

    • Dùng thạch anh 8MHz + PLL để đạt 48MHz (chuẩn USB).

    • Kết nối USB D+ (RC5), D- (RC4) đến cổng USB.

    • Reset MCLR kéo lên cao bằng điện trở 10kΩ.

    • Nạp code bằng mạch ICSP (In-Circuit Serial Programming).

  • Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Sử dụng Microchip USB Framework (HID, CDC).

    • Có thể phát triển bằng C, Assembly, hỗ trợ thư viện USB.

  • Ứng dụng nâng cao

    • Thiết kế thiết bị USB HID như bàn phím, chuột.

    • Tạo thiết bị COM ảo (USB CDC).

    • Data logger kết nối USB.

    • Hệ thống giám sát công nghiệp có USB giao tiếp PC.

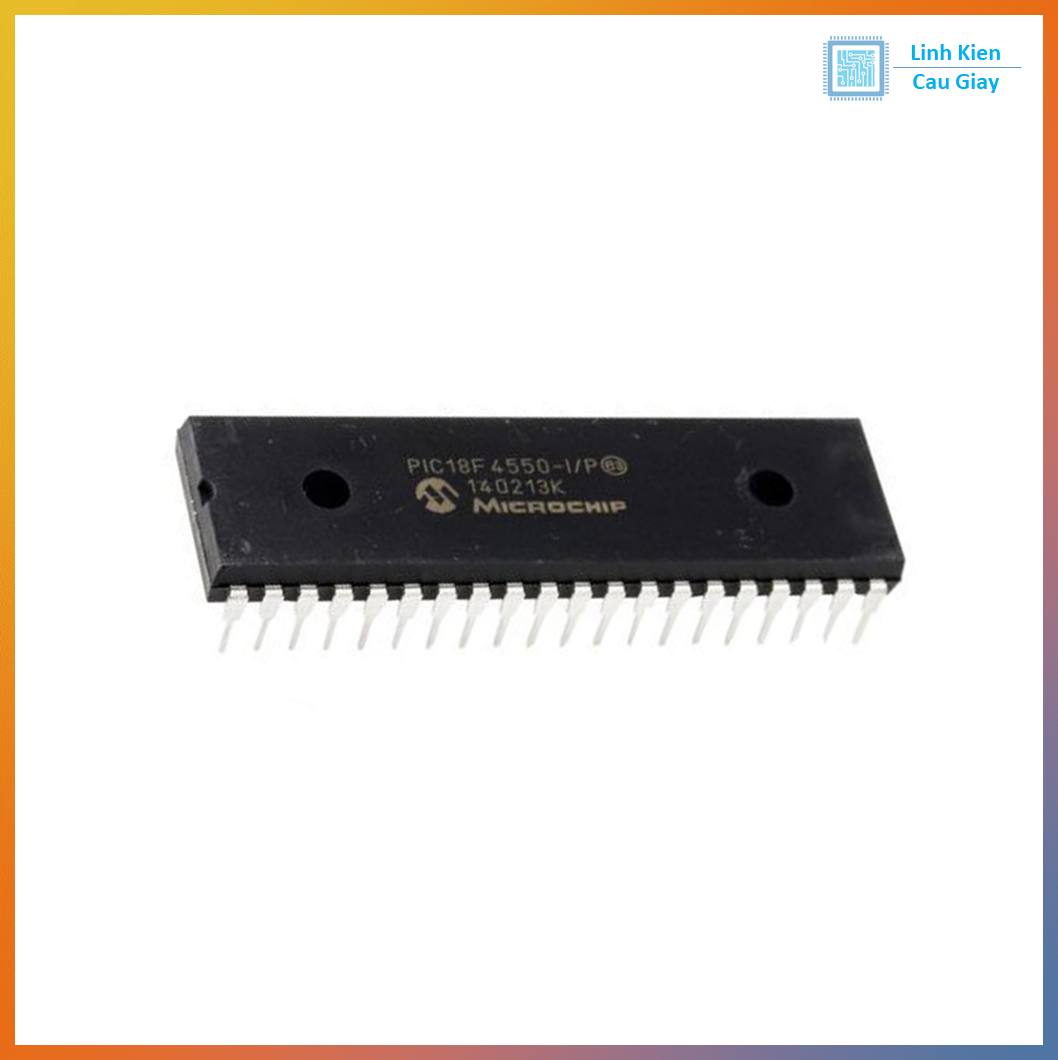

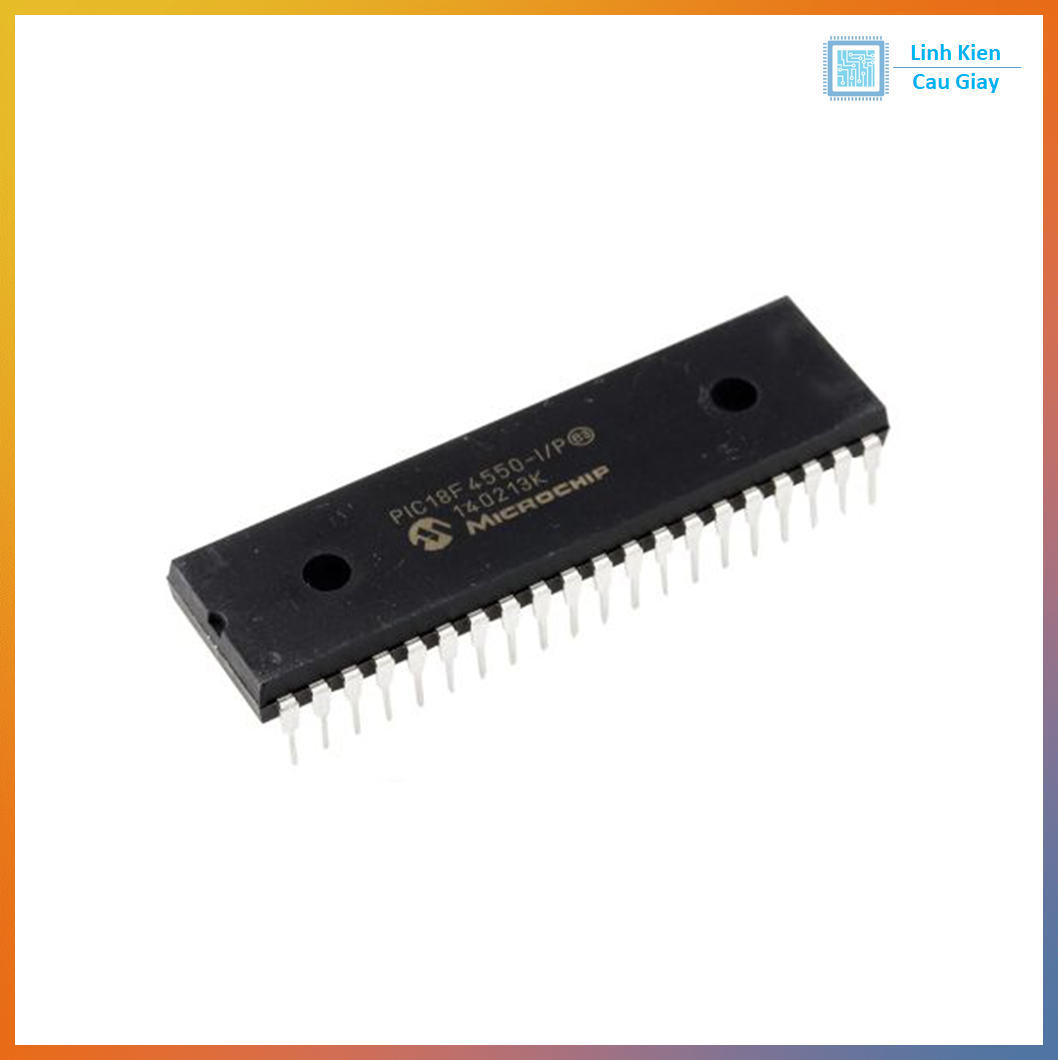

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
