Mô tả sản phẩm

PIC18F2550-I/SO là vi điều khiển 8-bit thuộc họ PIC18 của Microchip, đóng gói SOP-28 (SMD), tiết kiệm không gian PCB, phù hợp sản xuất thương mại và công nghiệp. Dòng chip này nổi bật nhờ tích hợp giao tiếp USB 2.0 Full-Speed (12 Mbps), cho phép phát triển trực tiếp các thiết bị ngoại vi USB mà không cần chip trung gian.

Chip có 32KB Flash, 2KB SRAM, 256B EEPROM, hoạt động tối đa 48MHz (PLL). Ngoại vi mạnh mẽ: USB 2.0, UART, SPI, I²C, 10 kênh ADC 10-bit, PWM, Timer, CCP/ECCP, rất phù hợp cho các hệ thống nhúng nhỏ gọn, IoT và thiết bị USB.

Ứng dụng

  • Thiết bị ngoại vi USB: USB HID (chuột, bàn phím), USB CDC (cổng COM ảo).

  • Data Logger: ghi dữ liệu từ cảm biến, truyền qua USB.

  • Điện tử công nghiệp: bộ điều khiển nhỏ, giám sát tín hiệu.

  • IoT & Smart Home: thiết bị kết nối USB, cảm biến thông minh

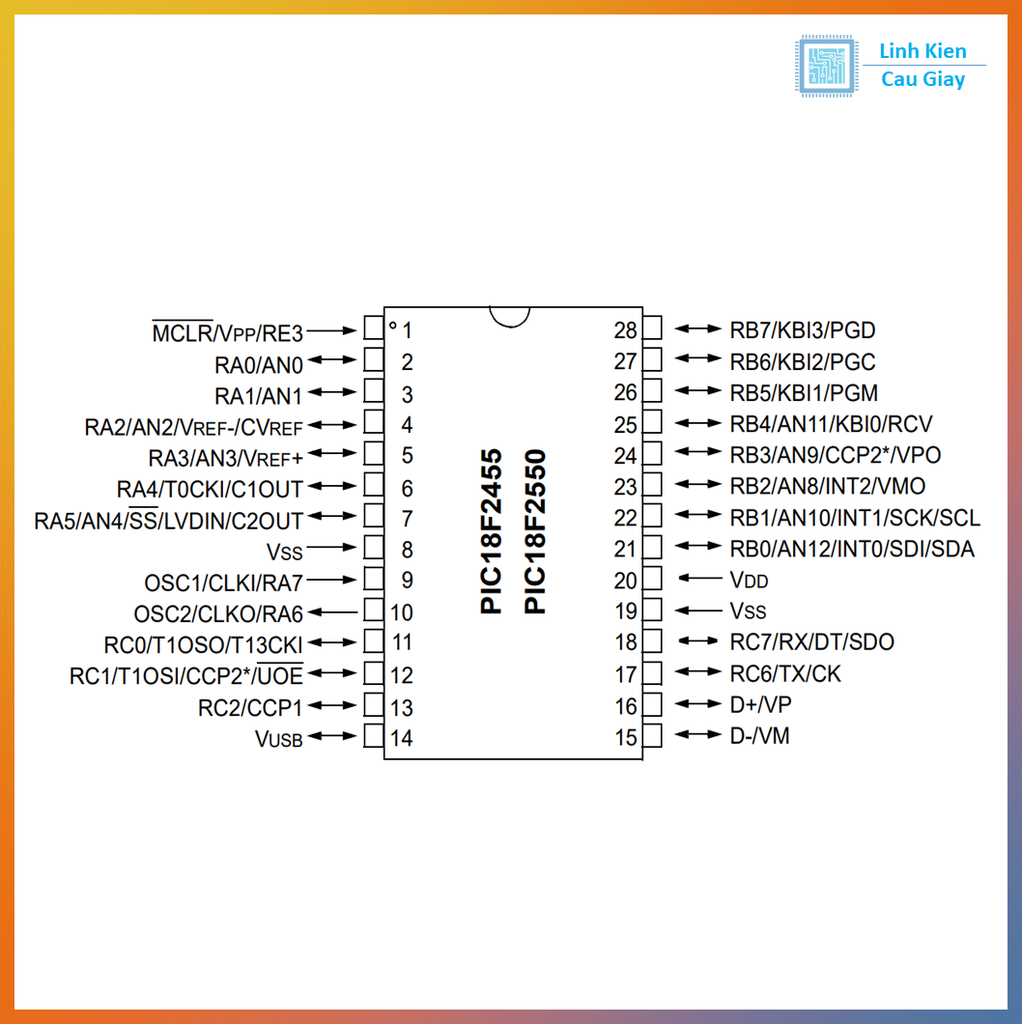

Sơ đồ chân

  • PORTA (RA0 – RA5): I/O, ADC.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài, ICSP.

  • PORTC (RC0 – RC7): I/O, USB D+/D-, UART, SPI, PWM.

  • USB D+ (RC5), USB D- (RC4): kết nối USB.

  • MCLR/Vpp: Reset / lập trình ICSP.

  • OSC1/OSC2: dao động ngoài.

  • VUSB: chân nguồn USB (3.3V regulator).

  • VDD, VSS: nguồn 5V.

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC18 RISC.

  • Bộ nhớ:

    • 32KB Flash.

    • 2KB SRAM.

    • 256B EEPROM.

  • Tốc độ hoạt động: tối đa 48MHz (PLL).

  • Ngoại vi tích hợp:

    • USB 2.0 Full-Speed (12 Mbps).

    • 1 × UART (EUSART).

    • 1 × SPI.

    • 1 × I²C.

    • 10 kênh ADC 10-bit.

    • PWM (CCP/ECCP).

    • Timer: 4 (2×8-bit, 2×16-bit).

    • Watchdog Timer.

  • Số chân I/O: 24 chân khả trình.

  • Điện áp hoạt động: 4.2V – 5.5V.

  • Package: SOP-28 (SMD).

Hướng dẫn sử dụng

  1. Phần cứng

    • Cấp nguồn 5V cho VDD, USB VBUS.

    • Dùng thạch anh 8MHz + PLL để đạt 48MHz (chuẩn USB).

    • Kết nối USB D+ (RC5), D- (RC4) đến cổng USB.

    • Reset MCLR kéo lên cao bằng điện trở 10kΩ.

    • Nạp chương trình bằng ICSP (In-Circuit Serial Programming).

  2. Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Hỗ trợ ngôn ngữ C và Assembly.

    • Dùng Microchip USB Framework (MCC) để phát triển nhanh ứng dụng USB HID/CDC.

  3. Ứng dụng nâng cao

    • Tạo thiết bị USB HID (chuột, bàn phím).

    • Phát triển thiết bị CDC (USB COM ảo).

    • Datalogger cảm biến qua USB.

    • Hệ thống IoT nhỏ gọn có giao tiếp USB.

Hình ảnh
