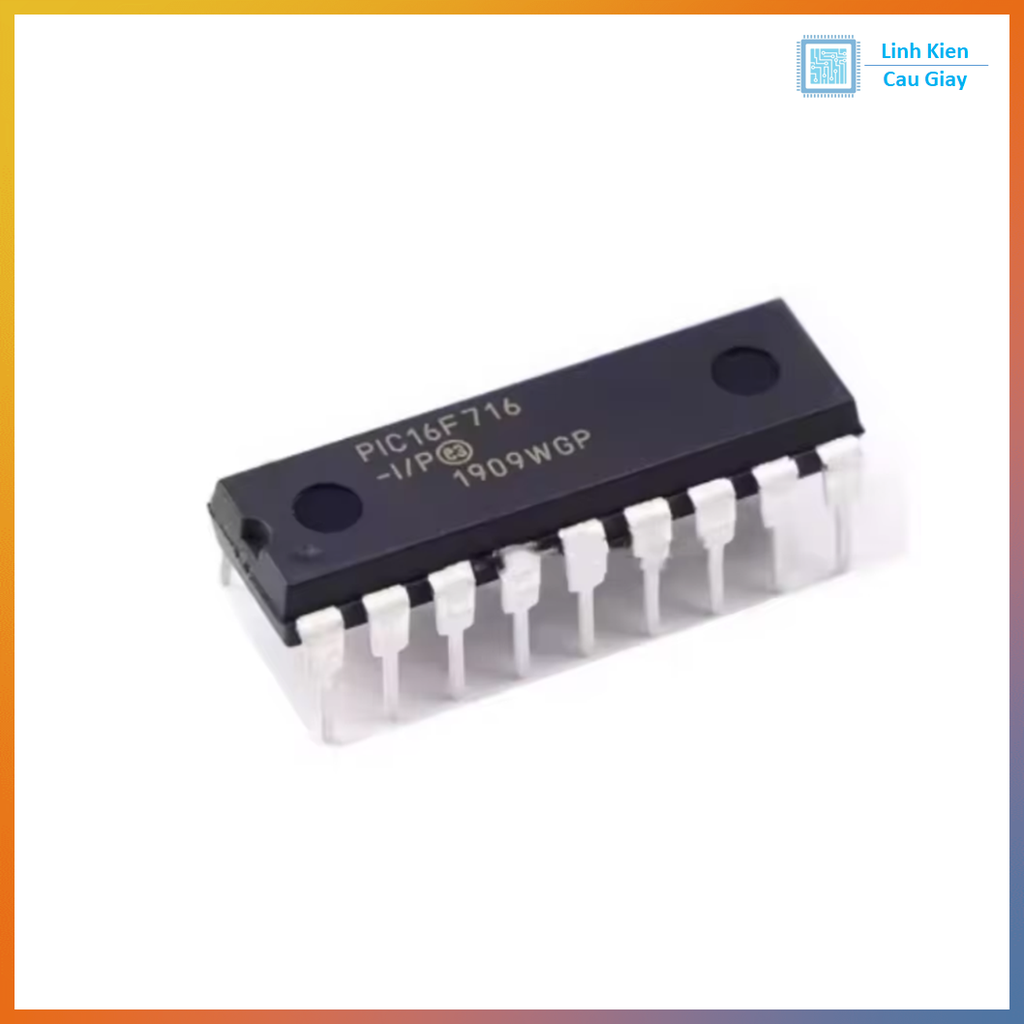

PIC16F716-I/P DIP18

(Mã SP:CG001041)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

20.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

IC16F716-I/P là vi điều khiển 8-bit thuộc dòng PIC16F của Microchip, đóng gói theo chuẩn DIP-18 tiện lợi cho thử nghiệm và sản xuất quy mô nhỏ. Với bộ nhớ Flash 2KB, RAM 128 byte, EEPROM 128 byte và tích hợp bộ dao động nội, bộ ADC 10-bit, PWM, timer, comparator, vi điều khiển này là lựa chọn lý tưởng cho các ứng dụng nhúng đơn giản và tiết kiệm chi phí.

Phiên bản -I/P hoạt động trong dải nhiệt công nghiệp (-40°C đến 85°C) và có thể cấp nguồn từ 2.0V đến 5.5V.

Ứng dụng

  • Mạch điều khiển thiết bị gia dụng, công nghiệp đơn giản.

  • Ứng dụng trong thiết bị đo lường, đo ADC, PWM.

  • Hệ thống nhúng nhỏ: cảm biến, điều khiển động cơ, robot mini.

  • Mạch điều khiển relay, công tắc thông minh.

  • Thiết kế học tập, giảng dạy vi điều khiển dòng PIC.

Sơ đồ chân

Tài liệu chi tiết PIC16F716 Datasheet

Thông số kĩ thuật

Thông số

Giá trị

Vi điều khiển

PIC16F716-I/P

Kiến trúc

8-bit, Harvard RISC

Bộ nhớ Flash

2KB

SRAM

128 bytes

EEPROM

128 bytes

Tốc độ xung nhịp

Lên đến 20 MHz

ADC

5 kênh, 10-bit

Timer

TMR0, TMR1, TMR2

PWM

Có (CCP1)

Comparator nội

2 kênh

Nguồn hoạt động

2.0V – 5.5V

Dải nhiệt độ

-40°C đến +85°C (phiên bản công nghiệp)

Giao tiếp ngoại vi

GPIO, PWM, ADC, Timer

Đóng gói

DIP-18

Hướng dẫn sử dụng

  1. Lập trình: Sử dụng trình lập trình như PICkit3, PICkit4 hoặc TL866 hỗ trợ dòng PIC16.

  2. Lập trình bằng MPLAB X IDE và ngôn ngữ C (XC8) hoặc assembly.

  3. Cấp nguồn: +5V tại chân VDD (chân 18), nối GND vào VSS (chân 17).

  4. Cấu hình dao động: Chọn sử dụng dao động nội hoặc dao động ngoài tùy cấu hình fuses.

  5. Kết nối các chân GPIO, PWM, ADC,… theo sơ đồ ứng dụng thực tế.

  6. Tải code nạp vào chip và kiểm tra hoạt động qua LED, relay, hay LCD.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker

Hashtag

#PIC16F716 #ViDieuKhienPIC #Microchip #PICMicrocontroller #PIC16 #DIP18 #PIC16F716IP #ViDieuKhien8bit #LinhKienDienTu #MPLABX #PICKit3 #PICKit4 #EmbeddedSystem #ViDieuKhienGiaRe




.
