Linh kiện PIC16F874-20 DIP40

(Mã SP:PVN5460)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

55.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện PIC16F874-20 DIP40



Mô tả sản phẩm

PIC16F874-20 là vi điều khiển 8-bit thuộc họ PIC16F87X của Microchip, đóng gói DIP-40 tiện lợi, dễ dàng sử dụng trên breadboard và KIT đào tạo. Chip được trang bị 8K Flash, 368B SRAM, 256B EEPROM, tốc độ xử lý tối đa 20MHz, phù hợp cho các ứng dụng nhúng vừa và nhỏ.

PIC16F874-20 hỗ trợ nhiều ngoại vi: USART, SPI, I²C, 8 kênh ADC 10-bit, PWM, 3 Timer, cùng khả năng lập trình và nạp trực tiếp qua ICSP, giúp nó trở thành lựa chọn lý tưởng cho giáo dục, nghiên cứu, và ứng dụng công nghiệp nhẹ.

Ứng dụng

PIC16F874-20 là vi điều khiển 8-bit thuộc họ PIC16F87X của Microchip, đóng gói DIP-40 tiện lợi, dễ dàng sử dụng trên breadboard và KIT đào tạo. Chip được trang bị 8K Flash, 368B SRAM, 256B EEPROM, tốc độ xử lý tối đa 20MHz, phù hợp cho các ứng dụng nhúng vừa và nhỏ.

PIC16F874-20 hỗ trợ nhiều ngoại vi: USART, SPI, I²C, 8 kênh ADC 10-bit, PWM, 3 Timer, cùng khả năng lập trình và nạp trực tiếp qua ICSP, giúp nó trở thành lựa chọn lý tưởng cho giáo dục, nghiên cứu, và ứng dụng công nghiệp nhẹ.

Sơ đồ chân

  • PORTA (RA0 – RA5): I/O, ADC.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài, ICSP.

  • PORTC (RC0 – RC7): I/O, UART, SPI, I²C.

  • PORTD (RD0 – RD7): I/O, bus dữ liệu song song, LCD.

  • PORTE (RE0 – RE2): I/O, ADC.

  • MCLR/Vpp: Reset / nạp code.

  • OSC1/OSC2: dao động ngoài (thạch anh tối đa 20MHz).

  • VDD, VSS: cấp nguồn 5V.

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC RISC.

  • Bộ nhớ:

    • 8K × 14 words Flash.

    • 368B SRAM.

    • 256B EEPROM.

  • Xung nhịp tối đa: 20MHz.

  • Ngoại vi tích hợp:

    • 1 × USART (UART).

    • 1 × SPI.

    • 1 × I²C (MSSP).

    • 8 kênh ADC 10-bit.

    • 2 CCP (Capture/Compare/PWM).

    • 3 Timer (TMR0, TMR1, TMR2).

    • Watchdog Timer.

  • Số chân I/O: 33 chân khả trình.

  • Điện áp hoạt động: 4.0V – 5.5V.

  • Package: DIP-40 (thích hợp breadboard, KIT đào tạo).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 5V ổn định cho VDD.

    • Reset MCLR kéo lên cao bằng điện trở 10kΩ.

    • Sử dụng thạch anh ngoài 4–20MHz nếu cần độ chính xác.

    • Nạp code bằng mạch ICSP (In-Circuit Serial Programming).

  • Phần mềm

    • Lập trình với MPLAB X IDE + XC8 Compiler.

    • Ngôn ngữ hỗ trợ: C, Assembly.

    • Có thể cấu hình ngoại vi nhanh bằng MCC (MPLAB Code Configurator).

  • Ứng dụng nâng cao

    • Giao tiếp UART với Bluetooth/GSM/GPS.

    • Kết nối cảm biến qua I²C, SPI.

    • Điều khiển động cơ servo, stepper, DC qua PWM.

    • Hiển thị LCD, LED ma trận, LED 7 đoạn.

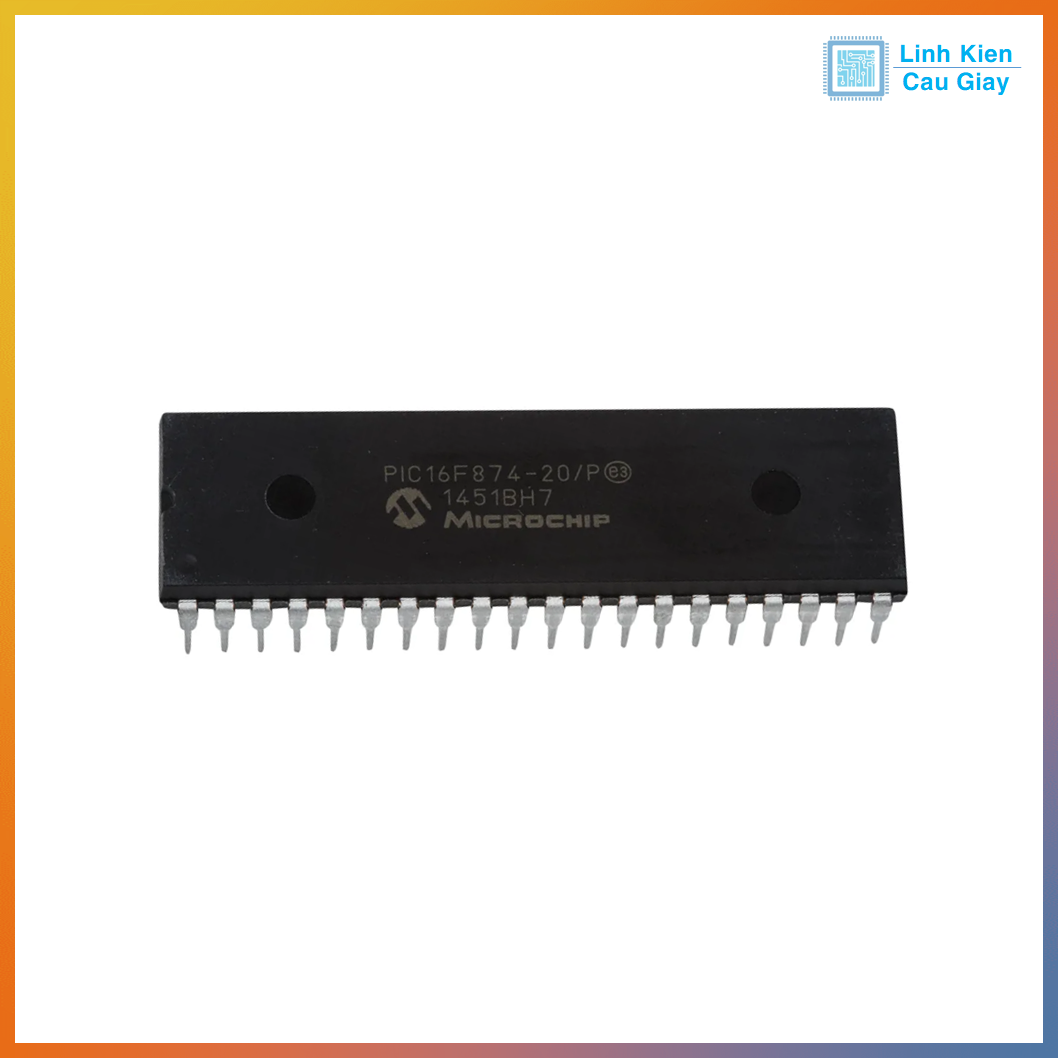

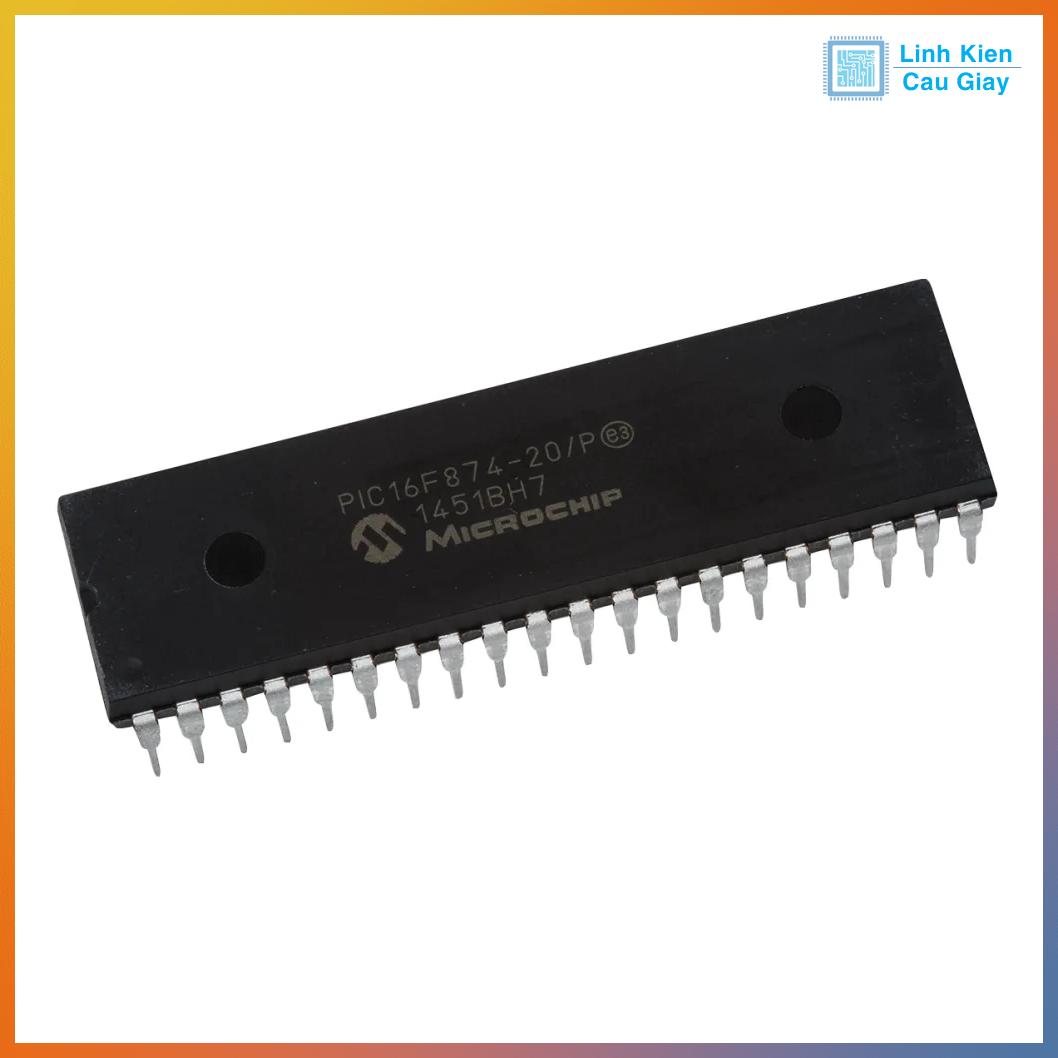

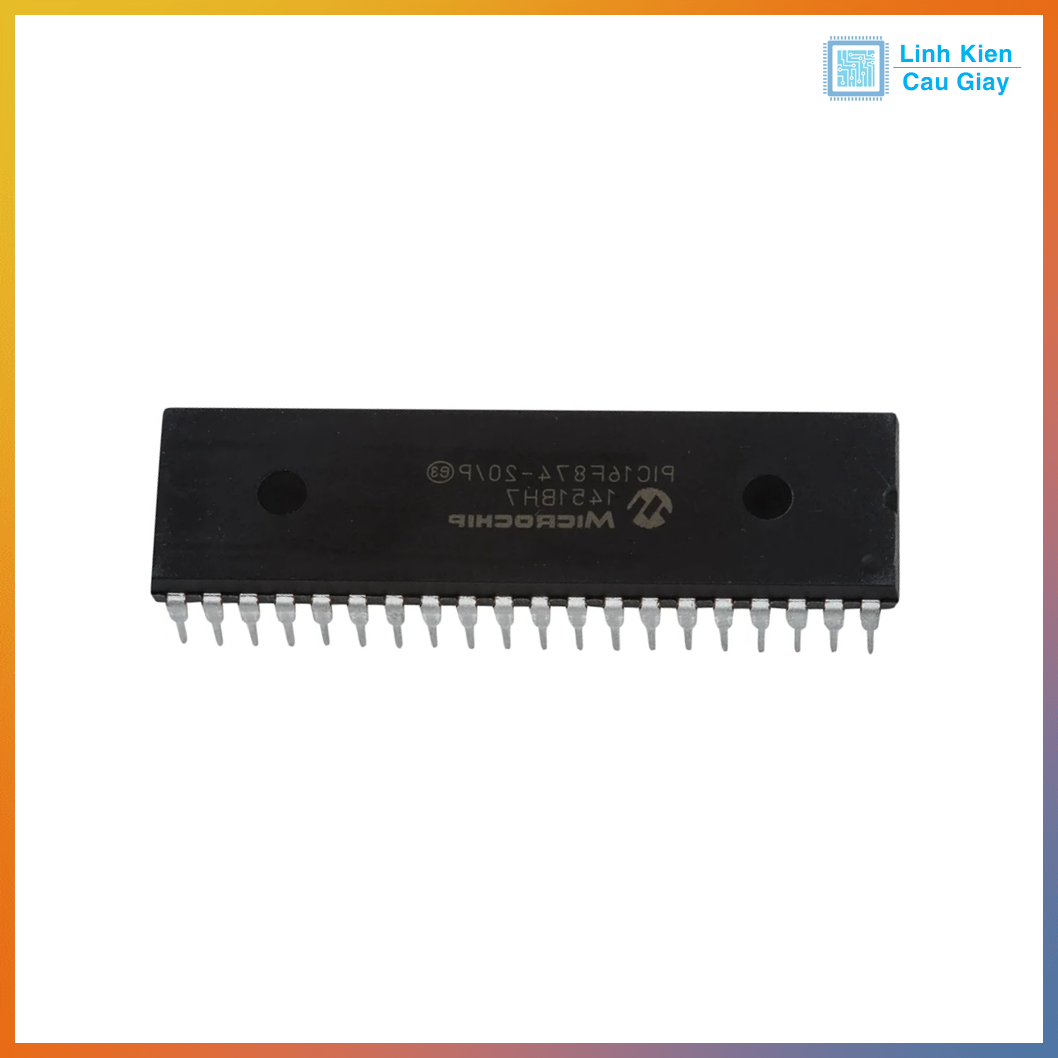

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
