PIC18F2550-I/SP DIP28

(Mã SP:CG001031)

Thương hiệu: Chưa cập nhật | PIC18F2550,

Đánh giá

:

Giá

:

105.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC18F2550-I/SP là vi điều khiển 8-bit thuộc họ PIC18 của Microchip, đóng gói DIP-28 tiện lợi, dễ dàng dùng trên breadboard và KIT đào tạo. Điểm mạnh lớn nhất của dòng này là hỗ trợ USB 2.0 Full-Speed (12 Mbps) tích hợp sẵn, cho phép thiết kế các thiết bị ngoại vi USB một cách trực tiếp.

Chip có bộ nhớ 32KB Flash, 2KB SRAM, 256B EEPROM, tốc độ xử lý tối đa 48MHz (PLL). Ngoại vi đa dạng: USB 2.0, UART, SPI, I²C, 10 kênh ADC 10-bit, PWM, Timer, CCP/ECCP, hoạt động ổn định và bền bỉ.

Ứng dụng

  • Thiết bị ngoại vi USB: USB HID (chuột, bàn phím), USB CDC (thiết bị COM ảo).

  • Thiết bị đo lường & Data Logger: ghi dữ liệu và truyền qua USB.

  • Điện tử công nghiệp: bộ điều khiển nhỏ gọn, giám sát tín hiệu.

  • IoT & Smart Home: giao tiếp USB với PC hoặc gateway.

  • DIY & giáo dục: học phát triển ứng dụng USB trên vi điều khiển PIC.

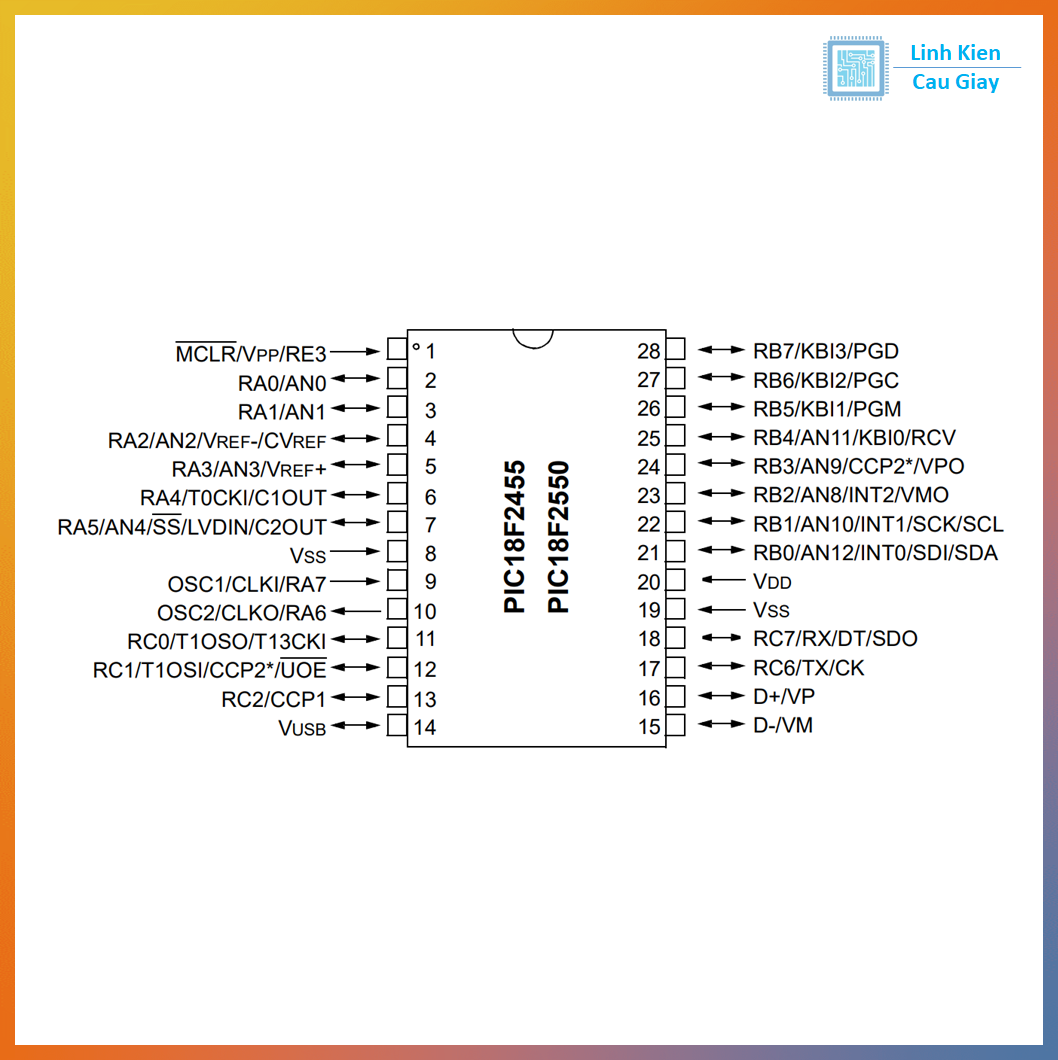

Sơ đồ chân

  • PORTA (RA0 – RA5): I/O, ADC.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài, ICSP.

  • PORTC (RC0 – RC7): I/O, USB D+/D-, UART, SPI, PWM.

  • USB D+ (RC5), USB D- (RC4): kết nối USB 2.0.

  • MCLR/Vpp: Reset / nạp chương trình.

  • OSC1/OSC2: dao động ngoài.

  • VUSB: chân cấp nguồn USB (ổn áp 3.3V).

  • VDD, VSS: nguồn 5V.

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC18 RISC.

  • Bộ nhớ:

    • 32KB Flash.

    • 2KB SRAM.

    • 256B EEPROM.

  • Tốc độ hoạt động: tối đa 48MHz (PLL).

  • Ngoại vi tích hợp:

    • USB 2.0 Full-Speed (12 Mbps).

    • 1 × UART (EUSART).

    • 1 × SPI.

    • 1 × I²C.

    • 10 kênh ADC 10-bit.

    • PWM (CCP/ECCP).

    • Timer: 4 bộ (2×8-bit, 2×16-bit).

    • Watchdog Timer.

  • Số chân I/O: 24 chân khả trình.

  • Điện áp hoạt động: 4.2V – 5.5V (USB yêu cầu 5V).

  • Package: DIP-28 (thích hợp breadboard, KIT đào tạo).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 5V cho VDD, USB VBUS.

    • Dùng thạch anh 8MHz + PLL để đạt 48MHz (chuẩn USB).

    • Kết nối USB D+ (RC5), D- (RC4) vào cổng USB.

    • Reset MCLR kéo lên cao bằng điện trở 10kΩ.

    • Nạp chương trình bằng mạch ICSP (In-Circuit Serial Programming).

  • Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Sử dụng Microchip USB Framework (HID, CDC) để phát triển nhanh ứng dụng USB.

    • Ngôn ngữ: C hoặc Assembly.

  • Ứng dụng nâng cao

    • Tạo thiết bị HID USB (bàn phím, chuột).

    • Làm thiết bị CDC USB (COM ảo).

    • Data logger kết nối USB lưu dữ liệu cảm biến.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
