PIC16F887-I/PT QFP44

(Mã SP:CG001028)

Thương hiệu: Trung Quốc | PIC16F887,

Đánh giá

:

Giá

:

30.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

PIC16F887-I/PT là vi điều khiển 8-bit kiến trúc RISC thuộc họ PIC16 Enhanced Mid-Range của Microchip, đóng gói TQFP-44 (SMD), tiết kiệm diện tích PCB, thích hợp cho ứng dụng công nghiệp và sản phẩm thương mại.

Chip có 14KB Flash, 368B SRAM, 256B EEPROM, hoạt động tối đa 20MHz. Ngoại vi mạnh mẽ: 35 chân I/O, 14 kênh ADC 10-bit, 2 CCP (PWM/Capture/Compare), EUSART, SPI, I²C, 3 Timer, Watchdog, hỗ trợ chế độ tiết kiệm điện năng nanoWatt.

PIC16F887 là bản mở rộng của PIC16F886 với thêm nhiều chân I/O, phù hợp cho các hệ thống cần điều khiển đa cổng.

Ứng dụng

  • Điện tử công nghiệp: bộ điều khiển máy, giám sát tín hiệu, PLC mini.

  • Thiết bị dân dụng & IoT: cảm biến, công tắc thông minh, đèn LED, điều khiển động cơ.

  • Robot & DIY: robot di động, điều khiển servo/motor DC/stepper.

  • Học tập & đào tạo: vi điều khiển PIC nâng cao, thay thế cho 8051/AVR.

  • Ứng dụng đo lường: đồng hồ điện tử, hệ thống giám sát cảm biến analog.

Sơ đồ chân

  • PORTA (RA0 – RA7): I/O, ADC, Comparator.

  • PORTB (RB0 – RB7): I/O, ngắt ngoài, ICSP.

  • PORTC (RC0 – RC7): I/O, UART, SPI, PWM, Timer.

  • PORTD (RD0 – RD7): I/O, LCD, bus song song.

  • PORTE (RE0 – RE3): I/O, ADC.

  • VDD, VSS: cấp nguồn.

  • MCLR/Vpp: Reset / nạp chương trình.

  • OSC1/OSC2: dao động thạch anh (lên đến 20MHz).

Thông số kĩ thuật

  • Kiến trúc: 8-bit PIC RISC (Enhanced Mid-Range).

  • Bộ nhớ:

    • 14KB Flash.

    • 368B SRAM.

    • 256B EEPROM.

  • Tốc độ hoạt động: tối đa 20MHz.

  • Ngoại vi tích hợp:

    • 14 kênh ADC 10-bit.

    • 2 CCP (PWM/Capture/Compare).

    • 1 × EUSART (UART).

    • 1 × SPI.

    • 1 × I²C (MSSP).

    • 3 Timer (TMR0, TMR1, TMR2).

    • Watchdog Timer.

  • Số chân I/O: 35 I/O khả trình.

  • Điện áp hoạt động: 2.0V – 5.5V.

  • Package: TQFP-44 (SMD).

  • Tiết kiệm năng lượng: công nghệ nanoWatt.

Hướng dẫn sử dụng

  1. Phần cứng

    • Cấp nguồn 5V (hoặc 3.3V trong một số ứng dụng).

    • Reset MCLR kéo lên VDD bằng điện trở 10kΩ.

    • Có thể dùng dao động nội (INTOSC) hoặc thạch anh ngoài (4–20MHz).

    • Nạp chương trình qua ICSP.

  2. Phần mềm

    • Lập trình bằng MPLAB X IDE + XC8 Compiler.

    • Ngôn ngữ hỗ trợ: Assembly, C.

    • MCC (MPLAB Code Configurator) giúp cấu hình ngoại vi nhanh chóng.

  3. Ứng dụng nâng cao

    • Điều khiển động cơ DC, stepper, servo bằng PWM.

    • Giao tiếp UART với PC, Bluetooth, GSM.

    • Kết nối cảm biến qua I²C, SPI.

    • Thu thập dữ liệu từ nhiều cảm biến analog.

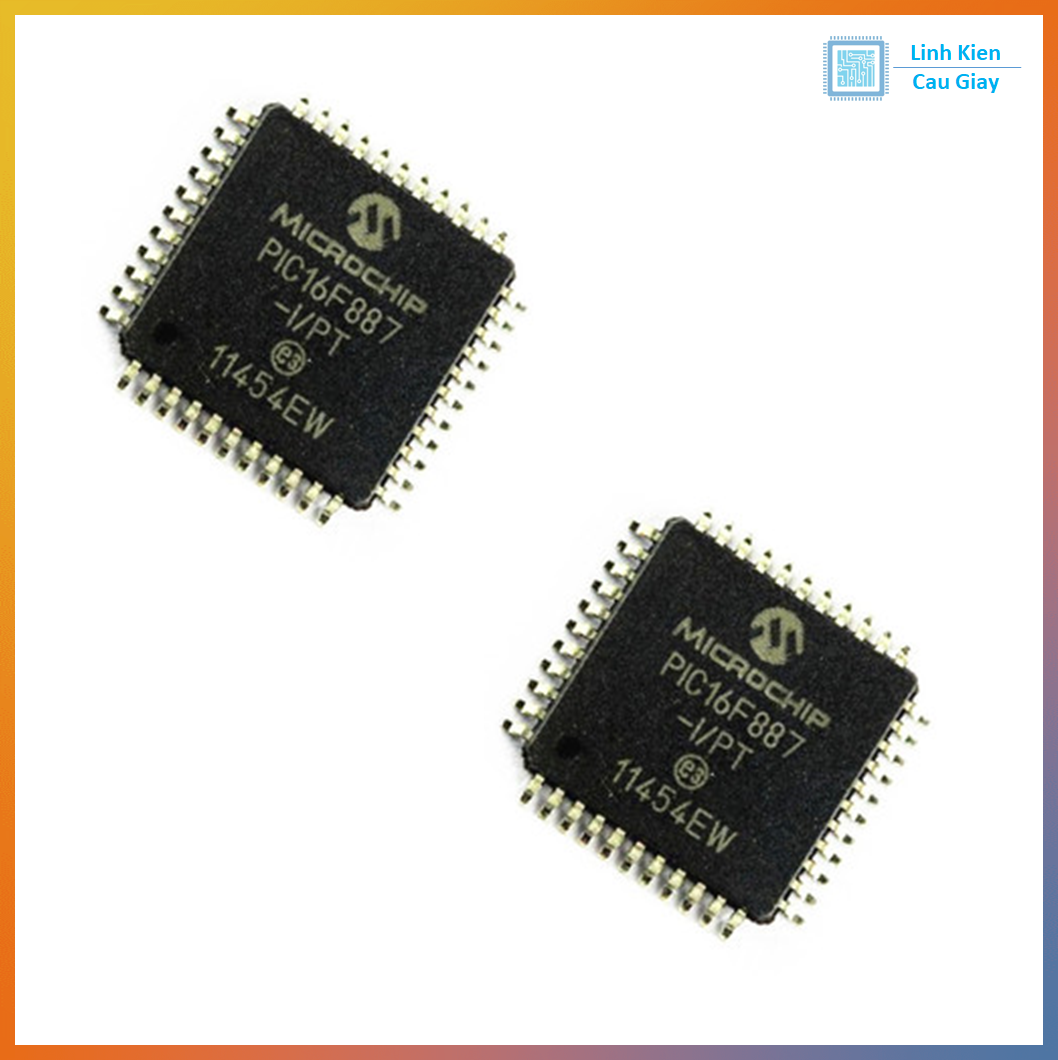

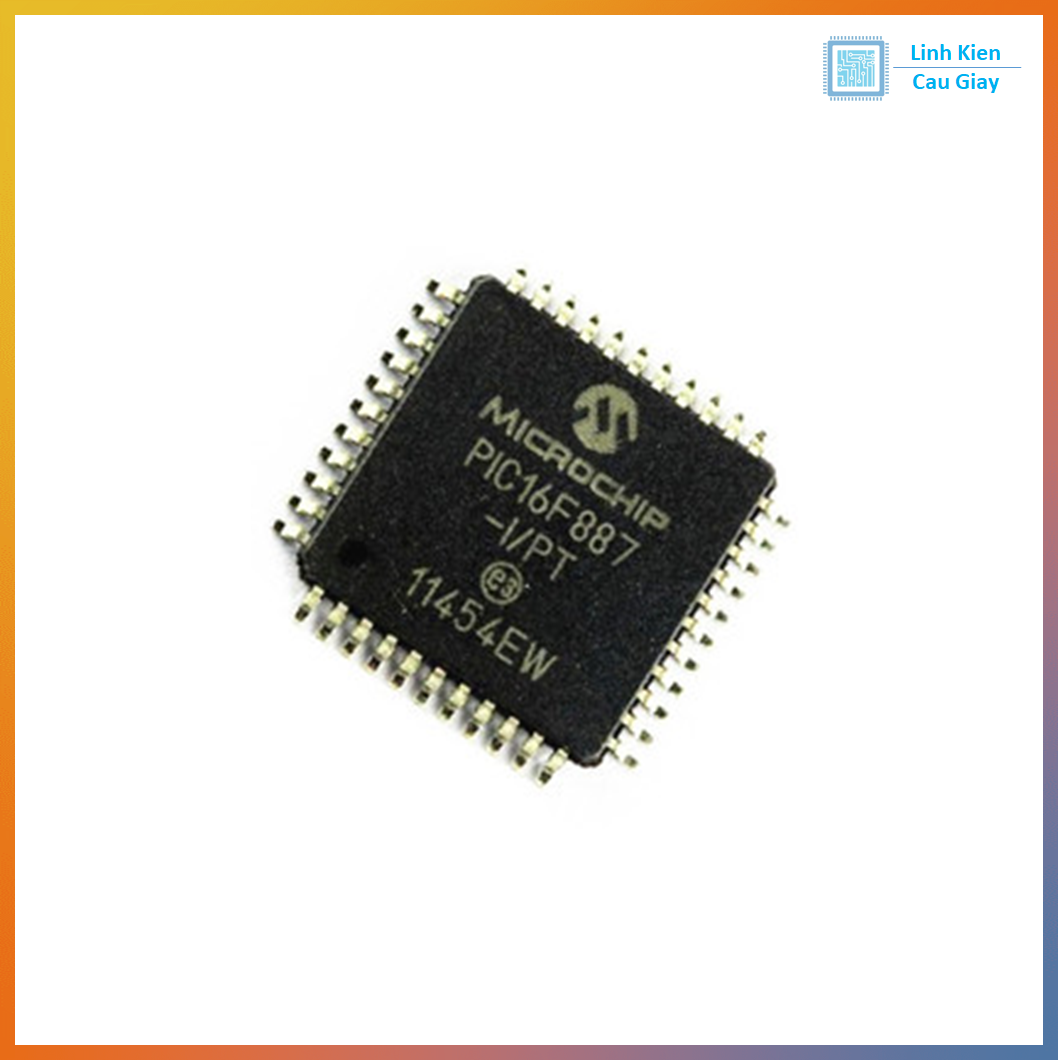

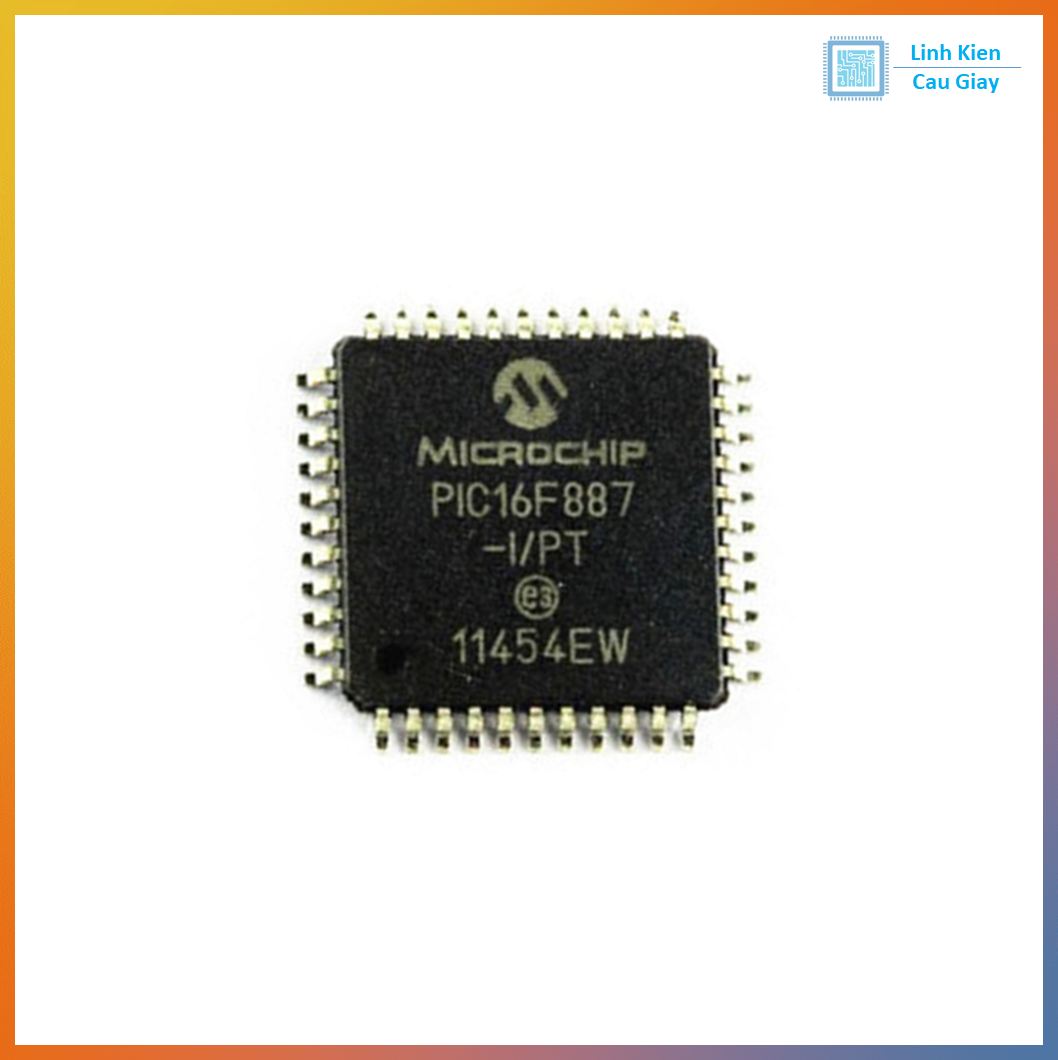

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
