Mô tả sản phẩm

PIC16F877A-I/P là vi điều khiển 8-bit thuộc dòng PIC16 của Microchip, đóng gói DIP-40 dễ dàng cắm breadboard và làm mạch thử nghiệm. Chip có bộ nhớ 14KB Flash, 368B RAM, 256B EEPROM, tốc độ xử lý tối đa 20MHz, tích hợp nhiều ngoại vi mạnh mẽ: USART, SPI, I²C, 33 chân I/O, 8 kênh ADC 10-bit, PWM, 3 Timer/Counter.

Đây là một trong những vi điều khiển PIC phổ biến nhất, thường được dùng trong các bài học, kit đào tạo và ứng dụng công nghiệp nhờ độ ổn định cao và dễ lập trình.

Ứng dụng

• Đào tạo – giáo dục: vi điều khiển chuẩn cho các bộ KIT PIC.

• Điện tử công nghiệp: mạch điều khiển thiết bị, giám sát dữ liệu.

• IoT & Smart Home: kết nối cảm biến, module giao tiếp.

• Robot & tự động hóa: điều khiển động cơ, servo, stepper.

• DIY & nghiên cứu: dự án nhúng cần nhiều I/O và bộ nhớ vừa phải.

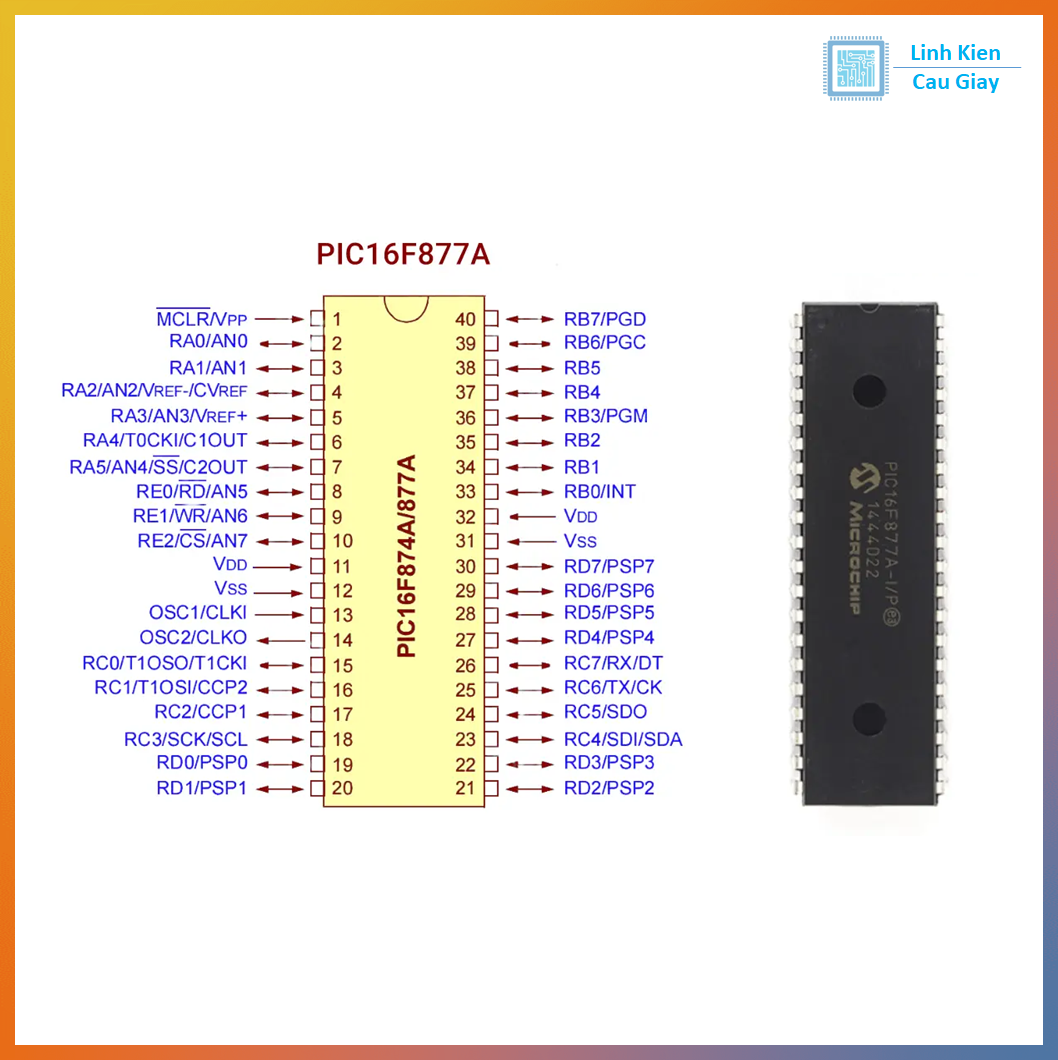

Sơ đồ chân

• PORTA (RA0 – RA5): I/O, ADC.

• PORTB (RB0 – RB7): I/O, ngắt ngoài, Timer.

• PORTC (RC0 – RC7): I/O, PWM, UART, SPI, I²C.

• PORTD (RD0 – RD7): I/O, bus dữ liệu song song.

• PORTE (RE0 – RE2): I/O, ADC.

• VDD, VSS: cấp nguồn.

• MCLR: Reset / lập trình.

• OSC1/OSC2: chân thạch anh (lên tới 20MHz).

Thông số kĩ thuật

• Kiến trúc: 8-bit RISC PIC16

• Bộ nhớ:

  • 14KB Flash

  • 368B SRAM

  • 256B EEPROM

• Xung nhịp tối đa: 20MHz

• Ngoại vi tích hợp:

  • 1 × USART (UART)

  • 1 × SPI

  • 1 × I²C

  • 8 kênh ADC 10-bit

  • PWM, Comparator

  • 3 × Timer (2×8-bit, 1×16-bit)

• I/O: 33 chân vào/ra số

• Điện áp hoạt động: 4.0V – 5.5V

• Package: DIP-40 (thích hợp breadboard, KIT đào tạo)

Hướng dẫn sử dụng

• Phần cứng

  • Cấp nguồn 5V cho VDD.

  • Kết nối thạch anh 4–20MHz với tụ 22pF.

  • MCLR kéo lên cao qua điện trở 10kΩ.

  • Có thể nạp code qua ICSP (In-Circuit Serial Programming).

• Phần mềm

  • Lập trình bằng MPLAB X IDE + XC8 Compiler.

  • Có thể dùng Assembly hoặc ngôn ngữ C.

  • Hỗ trợ cấu hình nhanh bằng MPLAB Code Configurator (MCC).

• Ứng dụng nâng cao

  • Điều khiển động cơ DC, stepper, servo bằng PWM.

  • Giao tiếp UART với module GSM, Bluetooth, GPS.

  • Thu thập dữ liệu cảm biến analog và lưu vào EEPROM

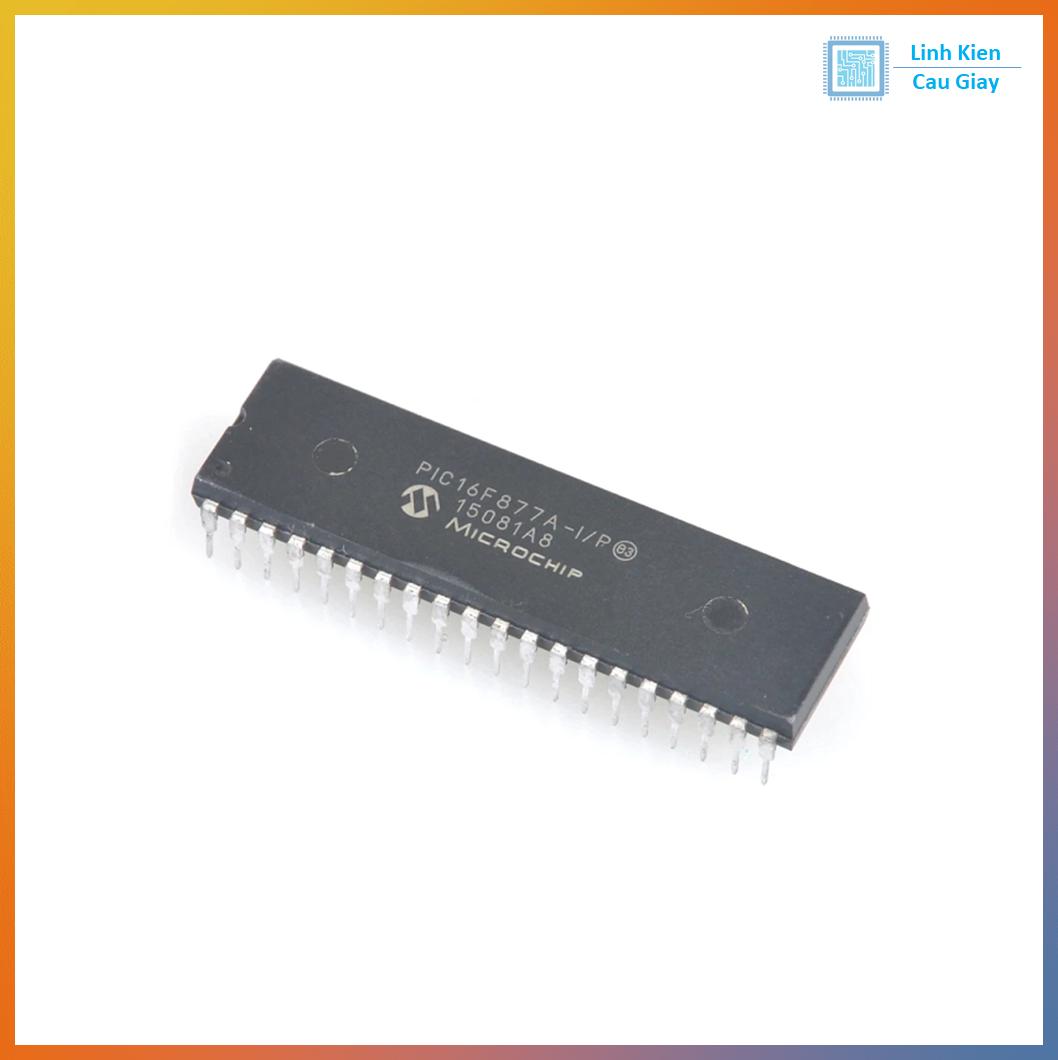

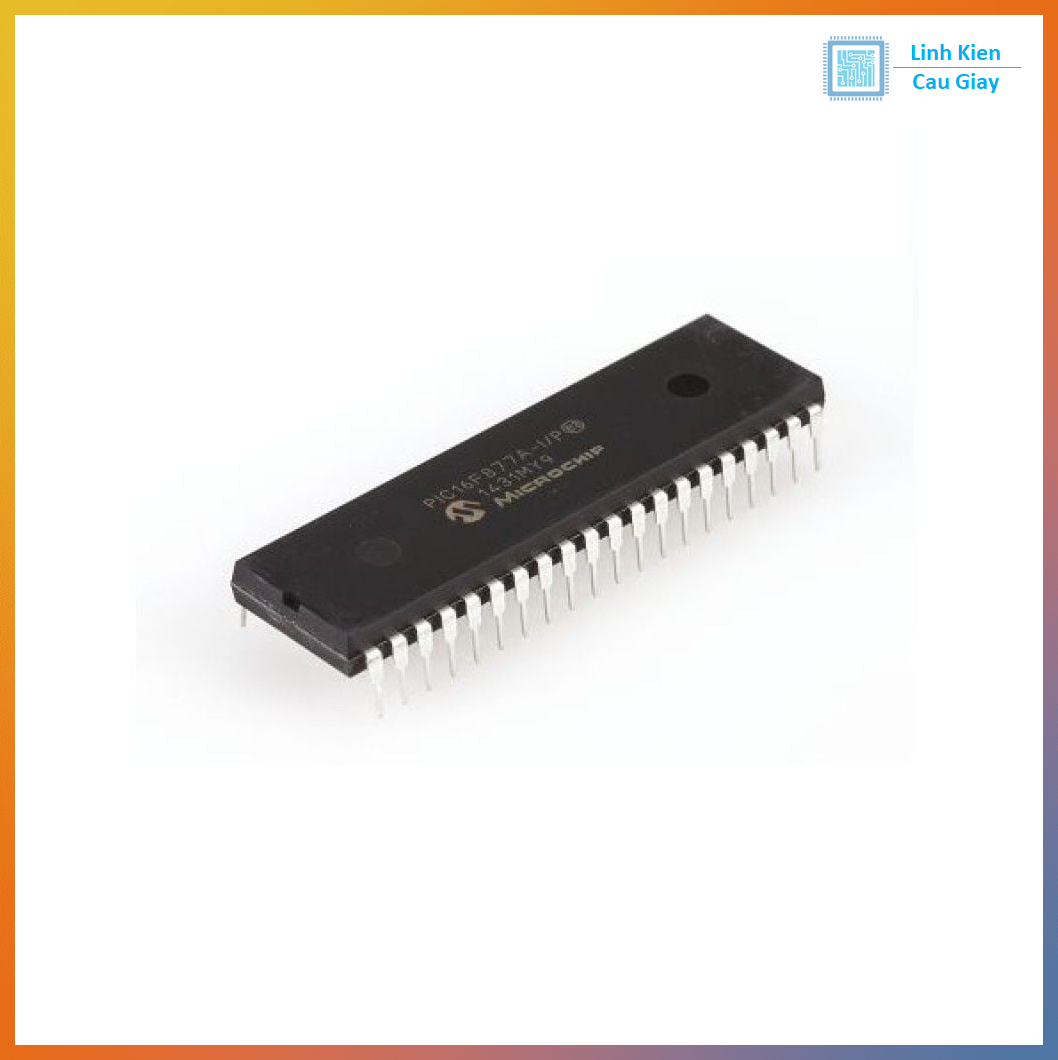

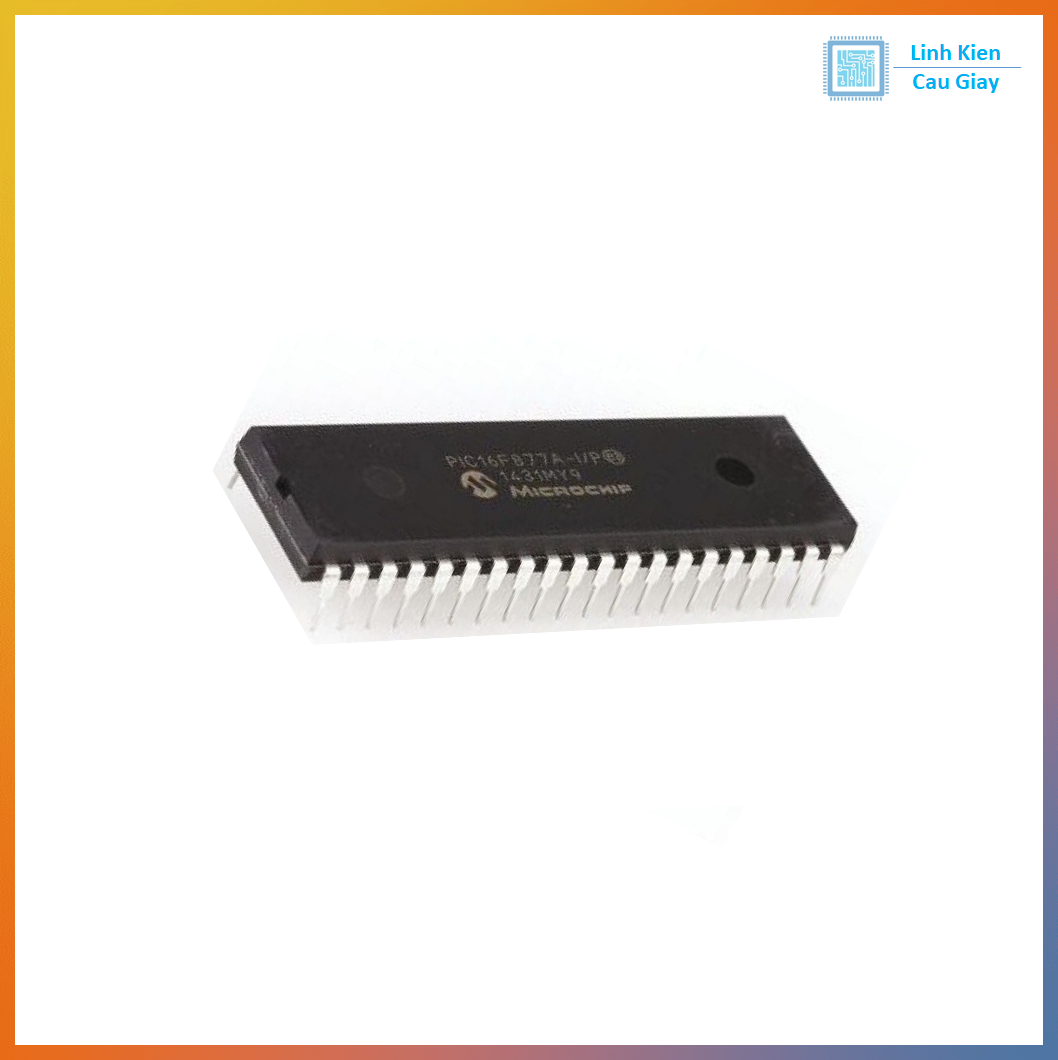

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
