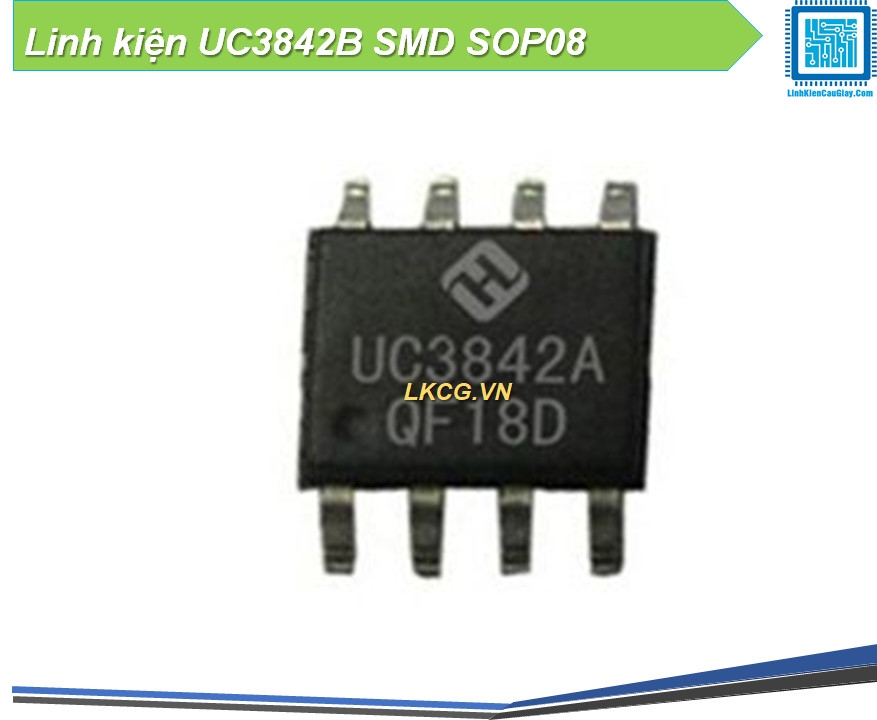

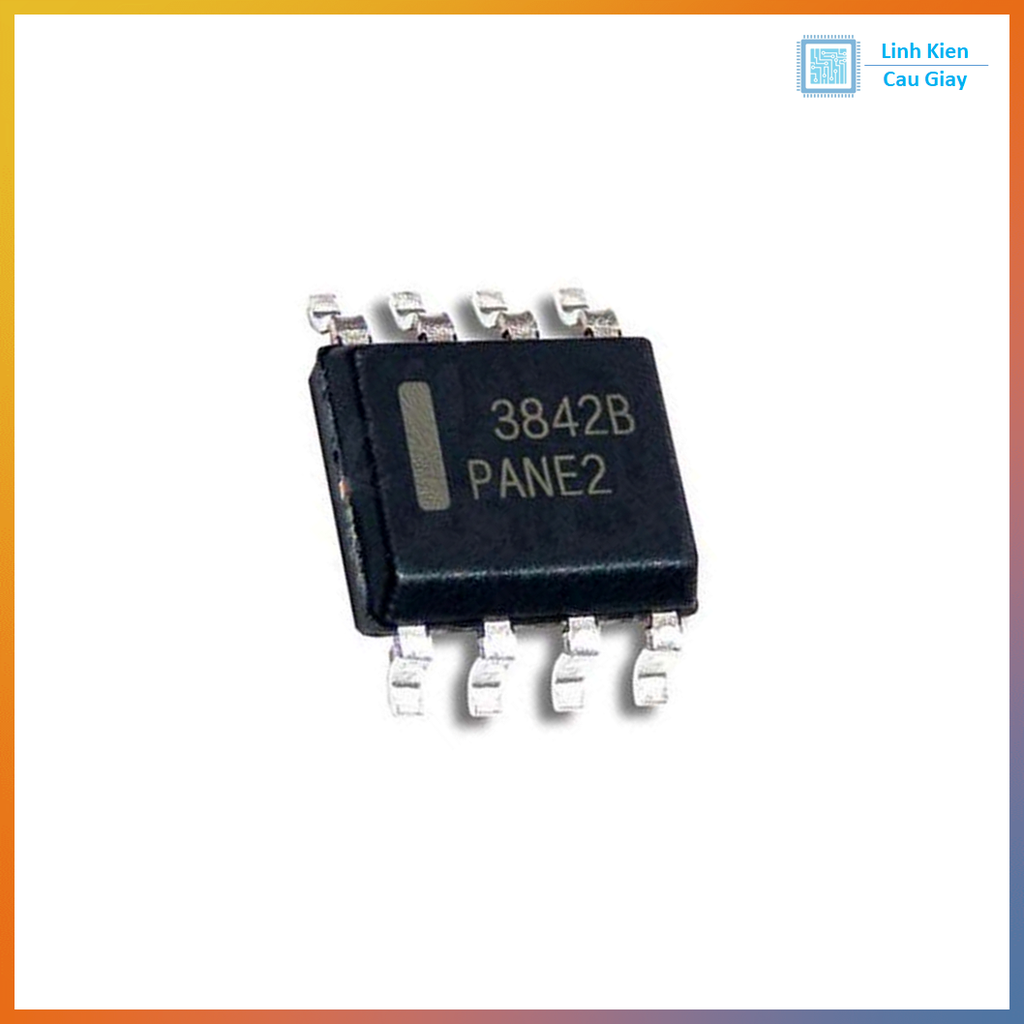

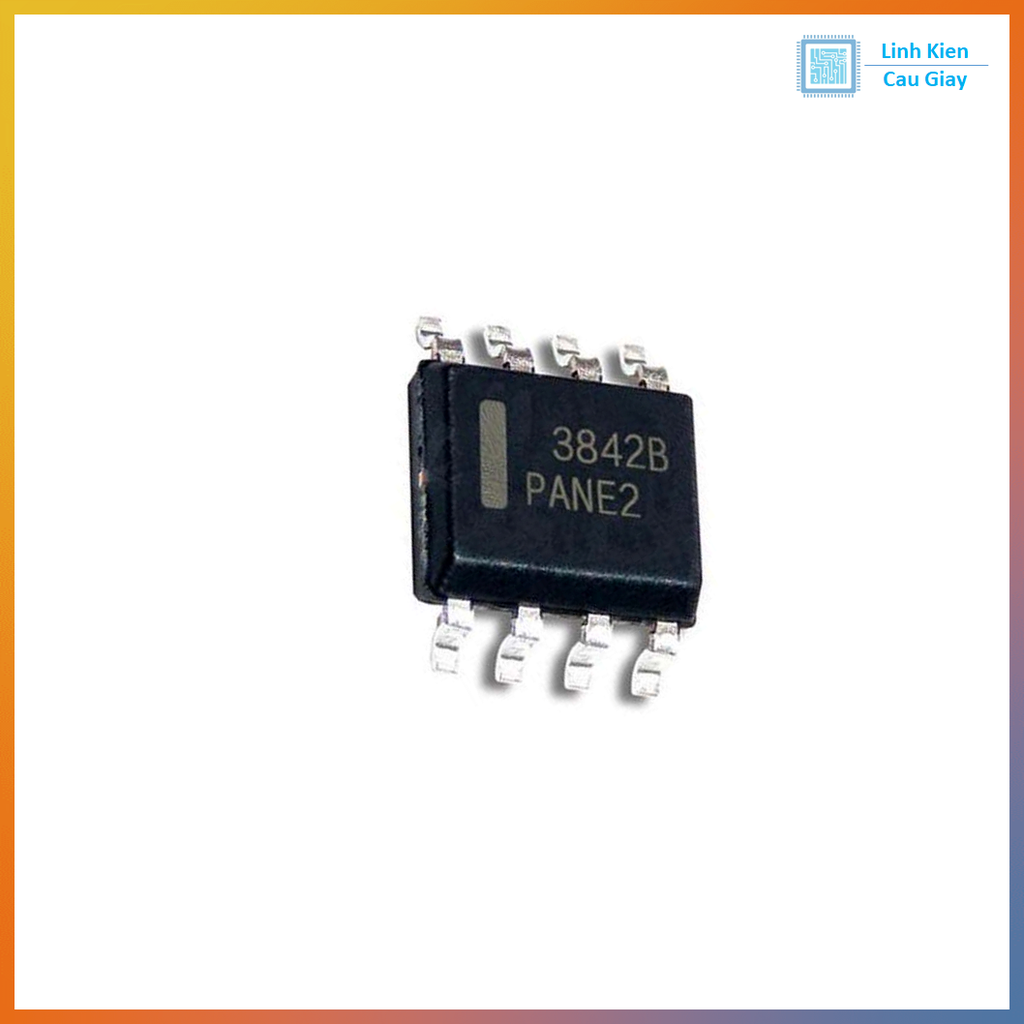

IC điều khiển nguồn xung PWM UC3842B SMD SOP-8 (Current-Mode Controller)

Mô tả sản phẩm

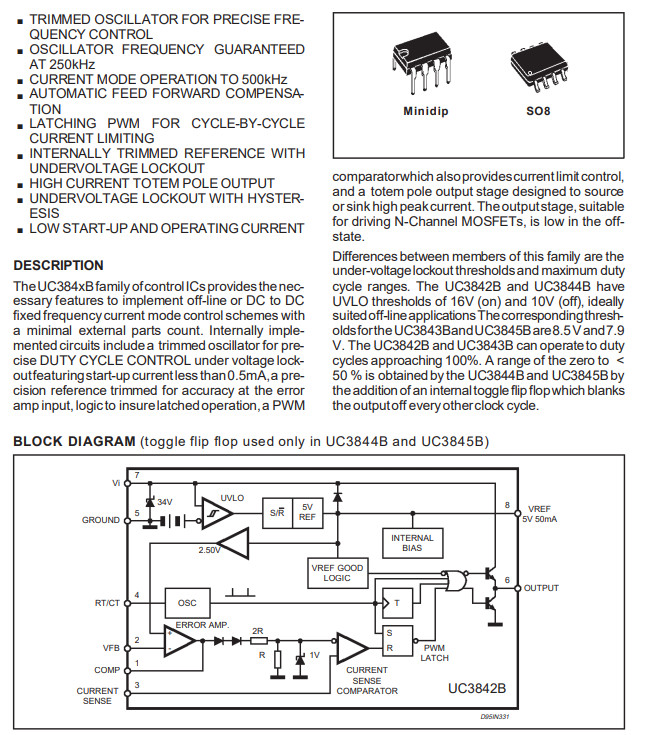

UC3842B SOP-8 là IC điều khiển nguồn xung PWM chế độ dòng (Current-Mode) cực phổ biến trong các mạch nguồn Flyback/Forward: adapter, sạc, nguồn xung công suất vừa/nhỏ, nguồn cách ly dùng biến áp xung. UC3842B tích hợp dao động (RT/CT), khuếch đại lỗi, so sánh dòng (Current Sense), driver xuất xung OUT và nguồn tham chiếu VREF 5V, giúp thiết kế mạch nguồn ổn định, dễ kiểm soát dòng và bảo vệ quá dòng. Dạng SMD SOP-8 gọn mạch, phù hợp sửa chữa bo nguồn và sản xuất SMD.

• IC điều khiển PWM chế độ dòng (current-mode) → đáp ứng tải tốt, dễ giới hạn dòng.

• Dùng với MOSFET rời + biến áp xung (không phải IC nguồn tích hợp MOSFET).

• Tích hợp đầy đủ khối chức năng: Error Amp (COMP/VFB), Current Sense (CS), Oscillator (RT/CT), Driver OUT, VREF 5V, UVLO giúp mạch nguồn hoạt động ổn định và dễ debug.

Ứng dụng

• Nguồn xung cách ly Flyback: adapter, sạc, nguồn TV/monitor, nguồn phụ (aux)

• Nguồn Forward/Two-transistor công suất vừa

• Nguồn cấp cho LED driver kiểu flyback (kết hợp phản hồi qua opto)

• Sửa chữa/đóng mới bo nguồn dùng họ UC3842/UC384x

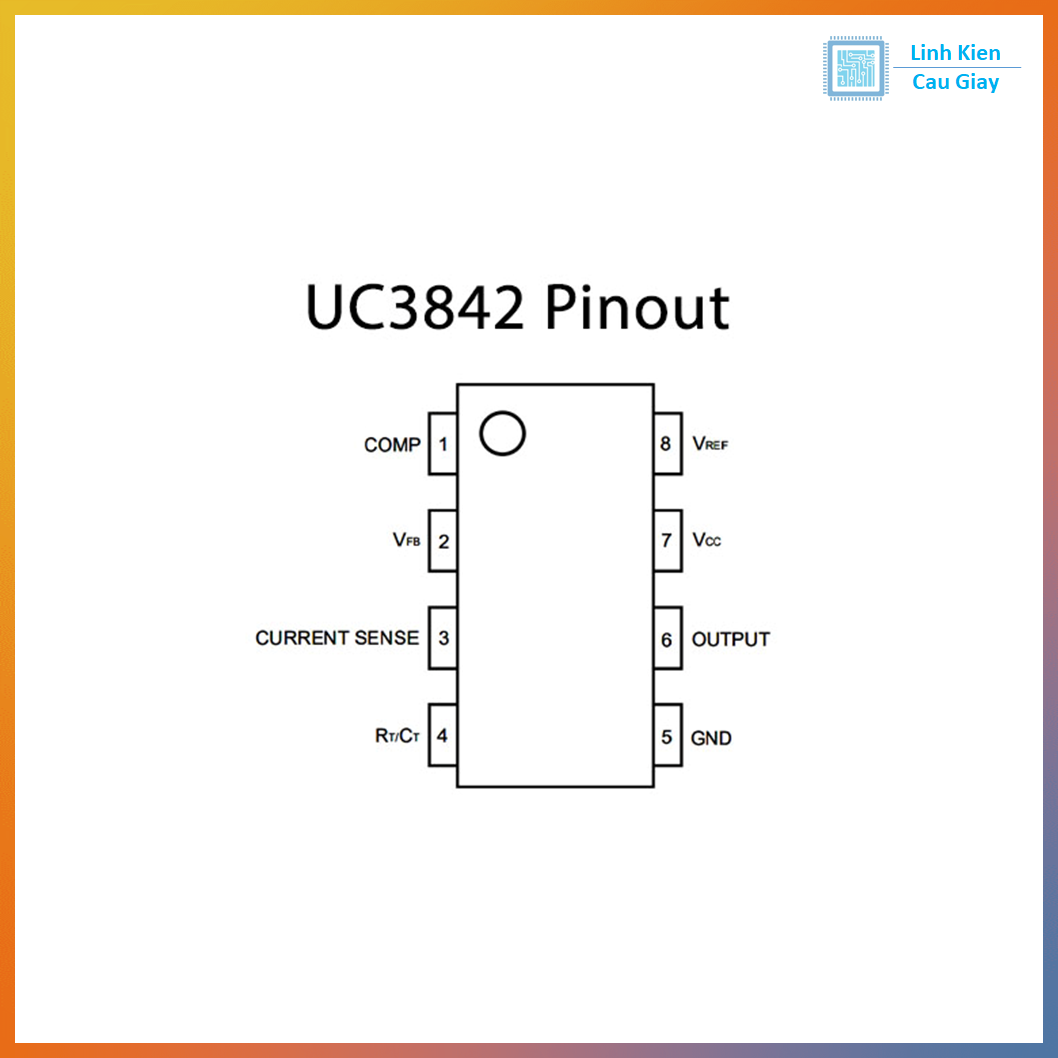

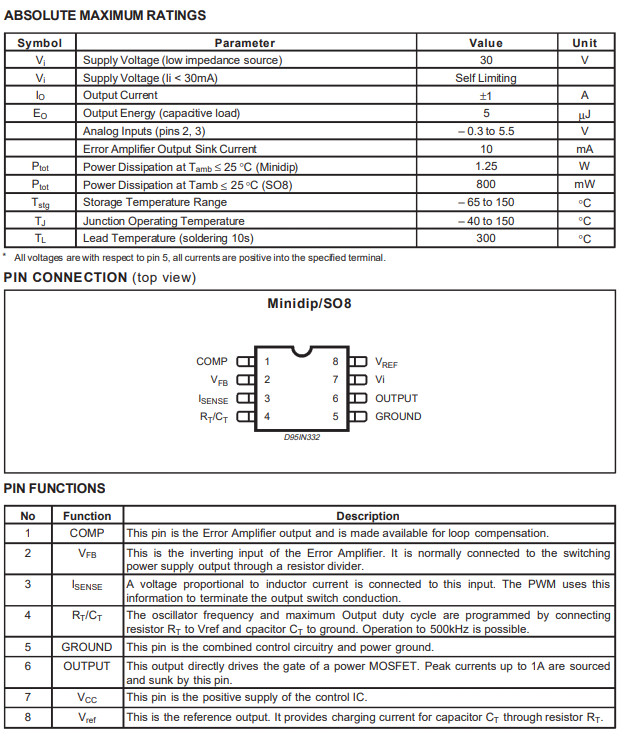

Sơ đồ chân

• COMP (ngõ ra khuếch đại lỗi / bù vòng lặp)

• VFB (feedback vào khuếch đại lỗi)

• CS (cảm biến dòng – qua điện trở shunt/biến dòng)

• RT/CT (đặt tần số dao động bằng R-T/C-T)

• GND

• OUT (xung điều khiển gate MOSFET/driver)

• VCC (nguồn nuôi IC)

• VREF (tham chiếu 5V)

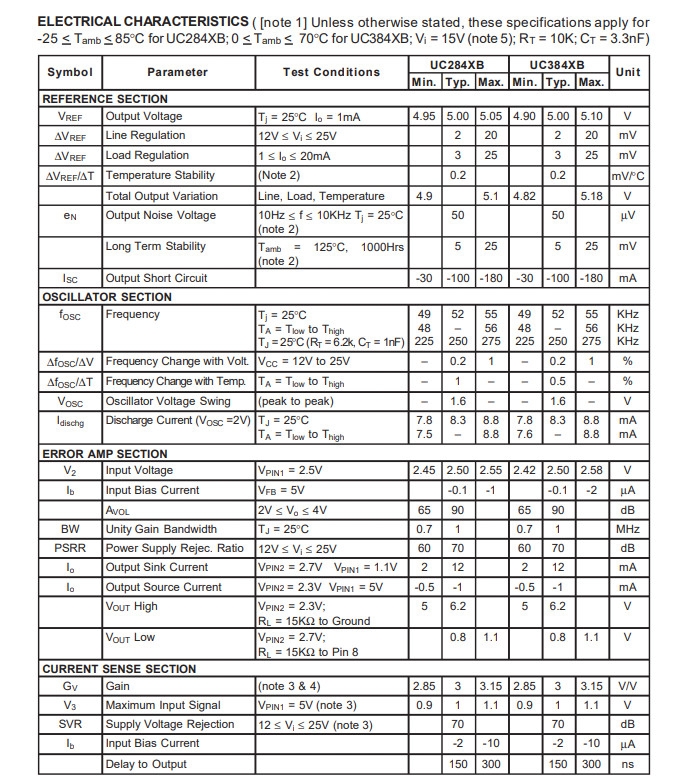

Thông số kĩ thuật

• Điều khiển: Current-Mode PWM

• VREF: 5V (cấp cho mạch hồi tiếp/optocoupler)

• Tần số: đặt bằng RT/CT (thường dùng vài chục kHz đến hàng trăm kHz, tùy thiết kế)

• Driver OUT: dạng totem-pole, đủ kéo gate MOSFET công suất nhỏ/vừa (tùy MOSFET & tần số)

• Bảo vệ: giới hạn dòng theo chân CS, UVLO (khóa khi VCC thấp)

Hướng dẫn sử dụng

1. VCC khởi động: thường cấp qua điện trở mồi từ bus DC; sau khi chạy ổn định thì nuôi lại từ cuộn phụ (aux winding) để giảm hao.

2. RT/CT: chọn tần số phù hợp biến áp xung (phổ biến 50–100kHz cho flyback DIY, tùy thiết kế).

3. CS (sense dòng): đặt điện trở shunt/biến dòng + mạch lọc RC nhỏ để chống nhiễu xung cạnh.

4. Hồi tiếp cách ly: thường dùng opto PC817 + TL431 đưa về chân VFB/COMP, kèm mạng bù (compensation) để nguồn không rung/không hú.

5. Layout: đường CS, GND, VCC decoupling phải ngắn và sạch nhiễu; tụ VCC đặt sát chân 7–5.
