Linh kiện IC 74HC161N bộ đếm nhị phân 4 bit đồng bộ
(Mã SP:PVN5529)
Thương hiệu: Chưa cập nhật | ic synchronous counter, ic bo dem so hoa, ic dem xung, ic counter 4bit, ic chia tan so, ic chia xung, 74hc161 dip, ic logic so, ic bo dem nhi phan, ic 4 bit binary counter, ic 74hc161n,
Đánh giá
:Giá
:4.000₫
Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

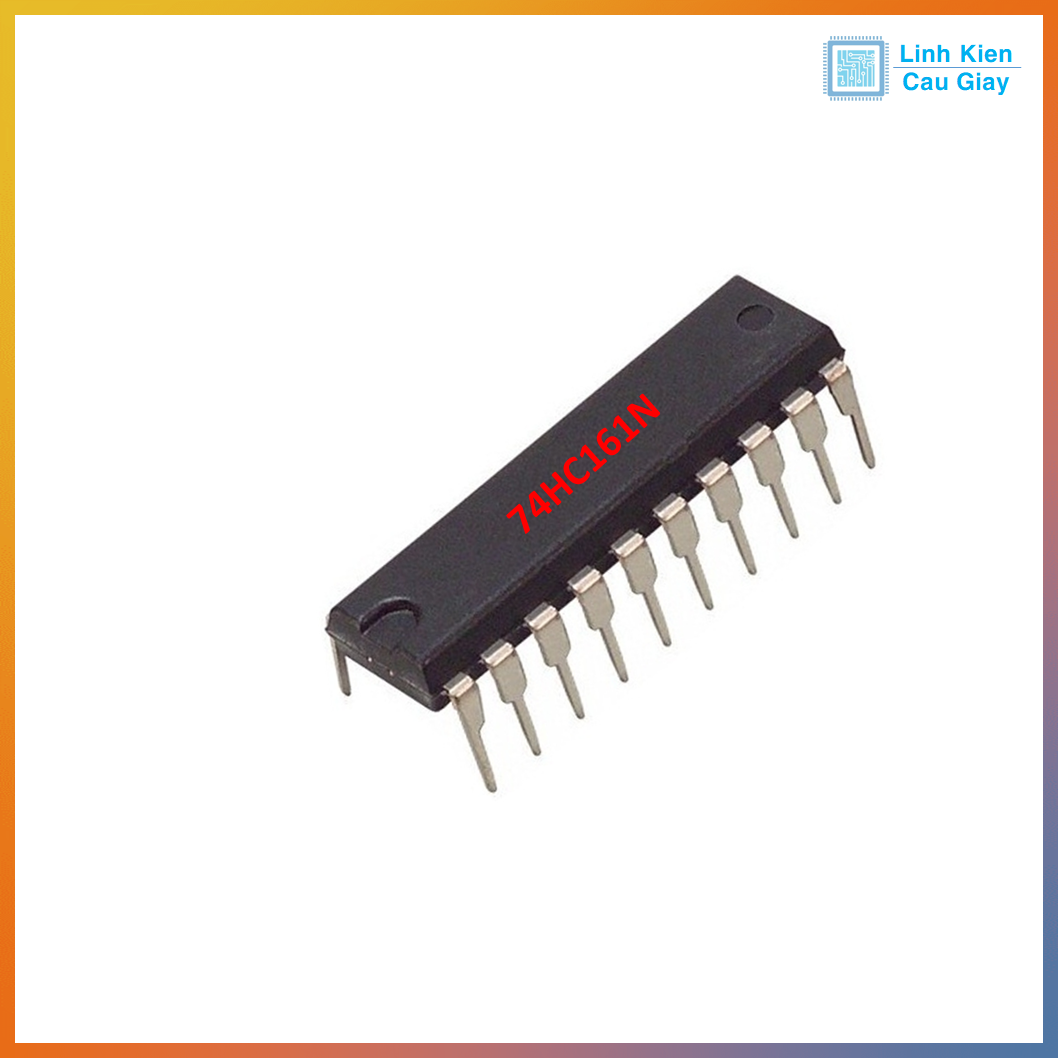

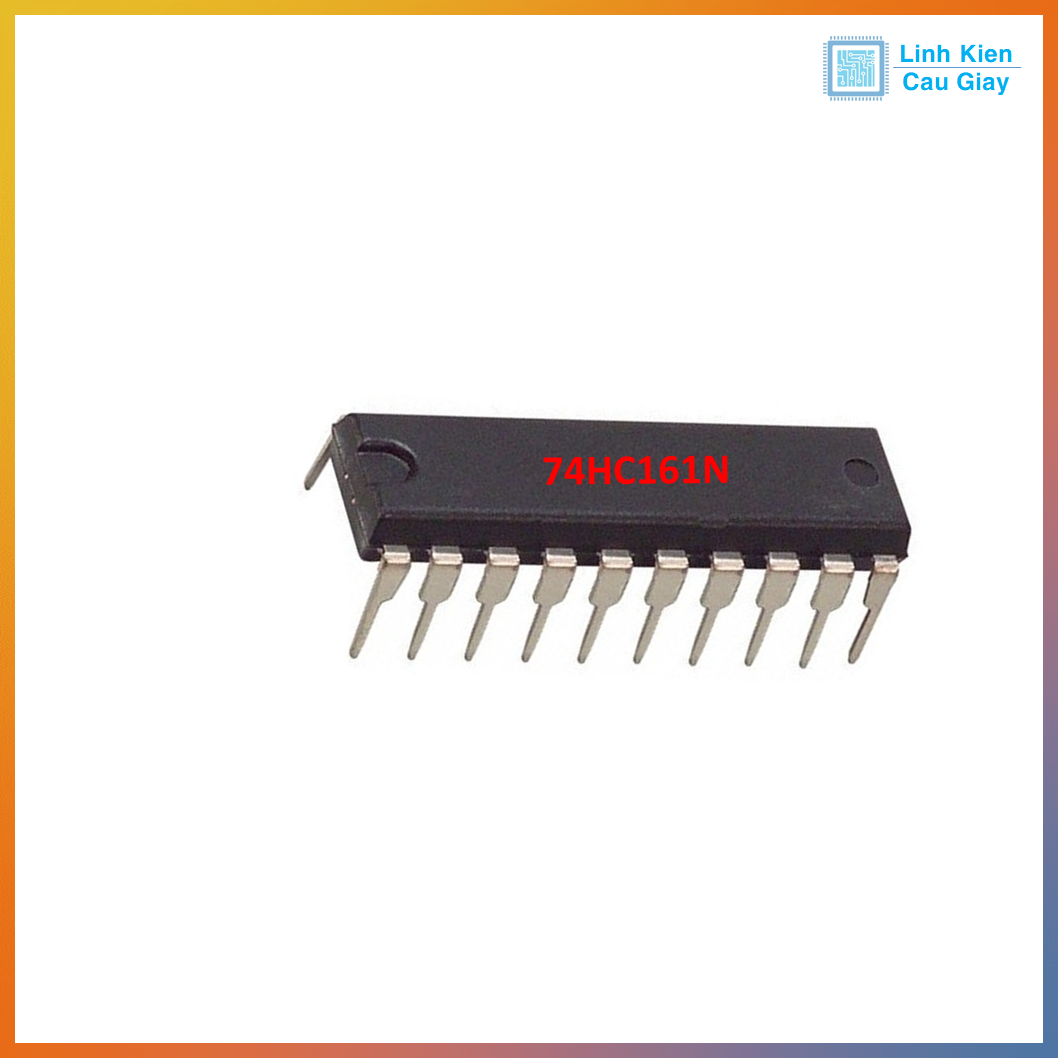

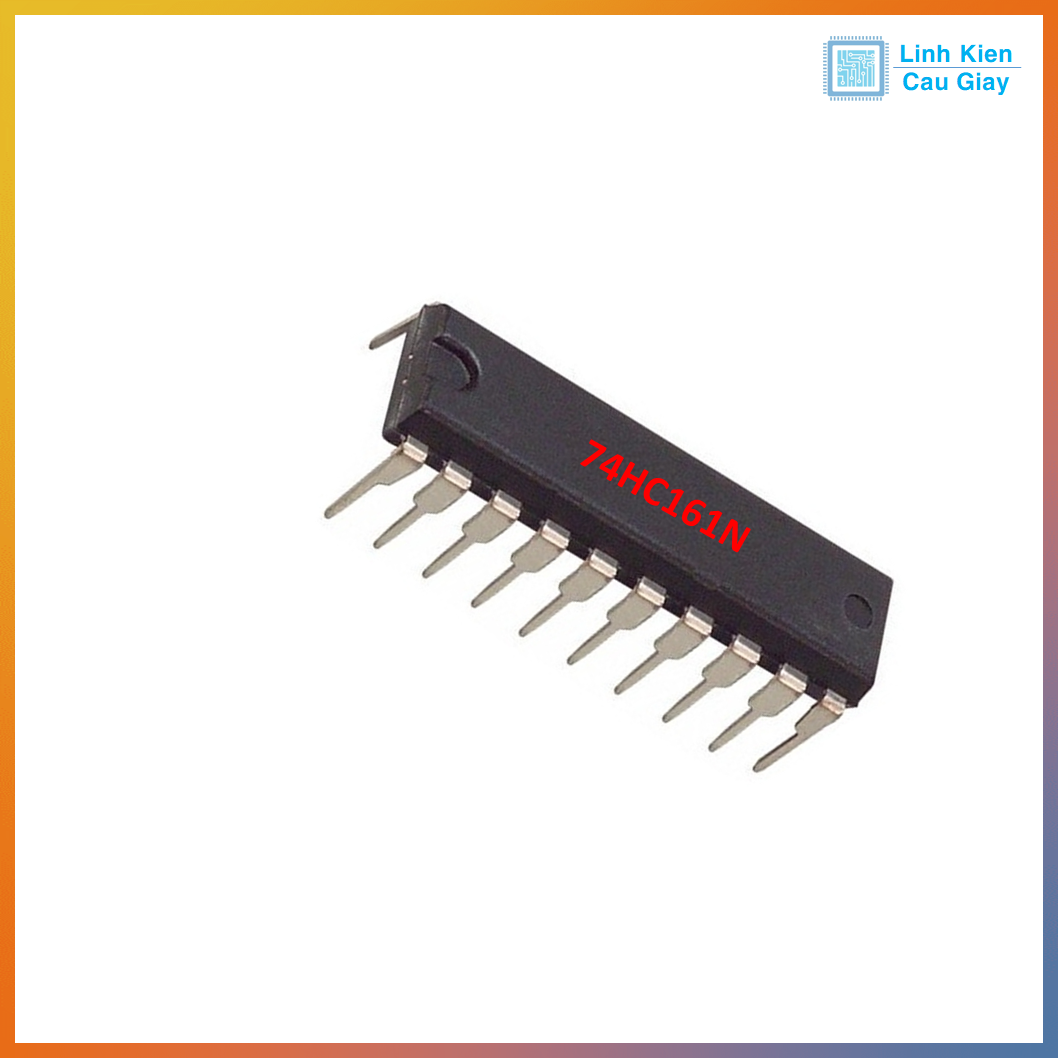

Linh kiện IC 74HC161N
Mô tả sản phẩm
IC 74HC161N là một bộ đếm nhị phân 4 bit đồng bộ thuộc dòng CMOS tốc độ cao 74HC, cho phép đếm tiến (count up) với các tính năng điều khiển như load dữ liệu, clear (reset), và enable đếm. IC hoạt động theo cạnh lên của xung nhịp (positive edge-triggered) và có ngõ ra tràn (carry output) giúp nối ghép nhiều IC để tạo bộ đếm dài hơn.
Sản phẩm lý tưởng cho các ứng dụng tạo bộ đếm thời gian, chia tần số, tạo xung, hoặc địa chỉ hoá theo chu kỳ.
Ứng dụng
-
Bộ đếm nhị phân (4 bit hoặc mở rộng nhiều IC)
-
Mạch chia tần số xung clock
-
Máy phát xung, bộ tạo thời gian
-
Bộ địa chỉ hóa tuần tự trong vi mạch số
-
Hệ thống điều khiển kỹ thuật số / đồng hồ số
Sơ đồ chân
Tên chân | Mô tả |
---|---|
CP | Clock input |
CLR | Reset đầu ra (active LOW) |
LOAD | Nạp dữ liệu song song |
ENP, ENT | Enable đầu vào |
Q0 – Q3 | Ngõ ra nhị phân 4 bit |
RCO | Ngõ ra tràn (ripple carry) |
D0 – D3 | Ngõ vào dữ liệu song song |
VCC, GND | Nguồn và Mass |
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Loại IC | 4-bit Synchronous Binary Counter |
Dòng logic | CMOS tốc độ cao (74HC) |
Đầu vào đồng bộ | Clock (CP), Enable (ENP, ENT), Load |
Đầu vào không đồng bộ | Clear (CLR – active low) |
Đầu ra dữ liệu | Q0 → Q3 (4-bit) |
Ngõ ra tràn (Ripple Carry) | Có (ngõ ra RCO) |
Điện áp hoạt động | 2V – 6V (thường 5V) |
Đóng gói | DIP-16 chân |
Tương thích TTL | Có |
Hình ảnh - Hướng dẫn sử dụng
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
