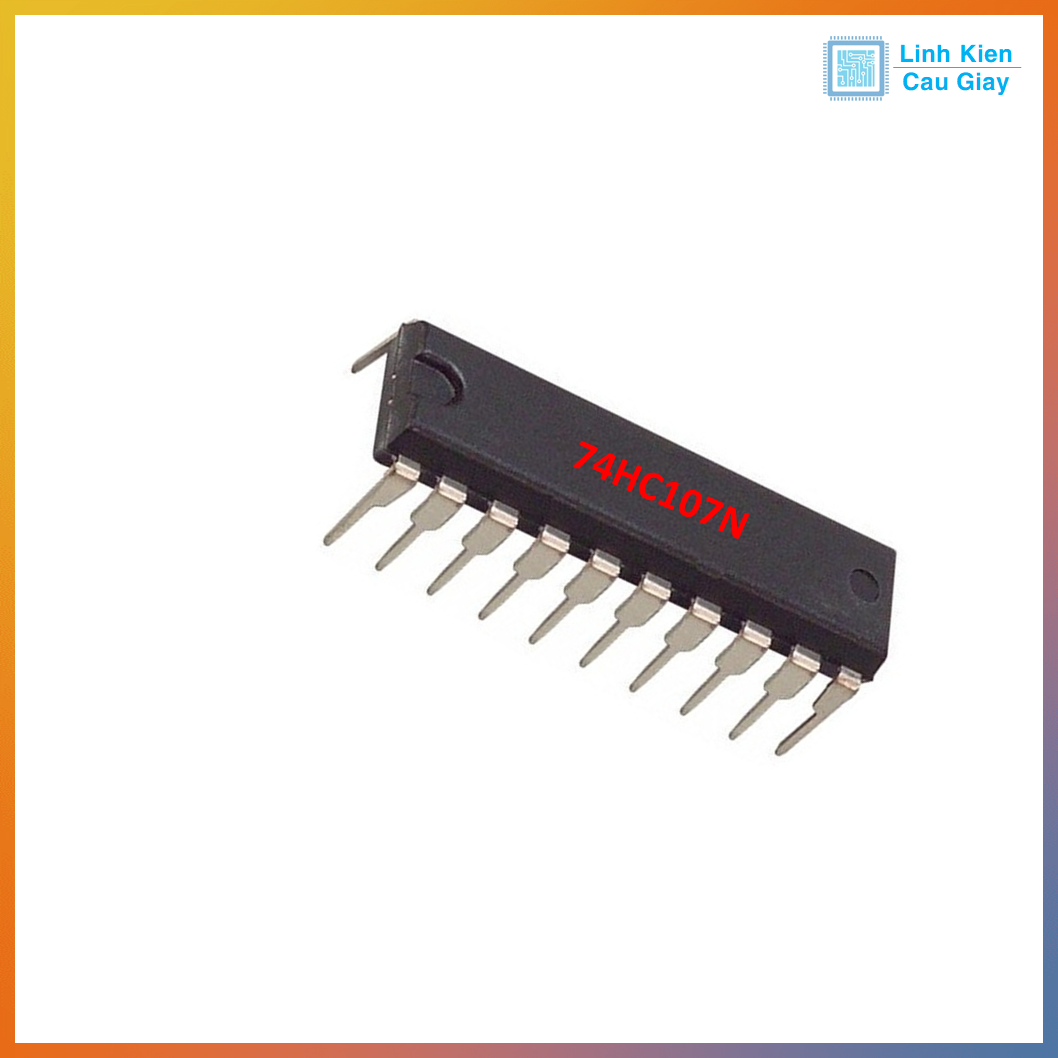

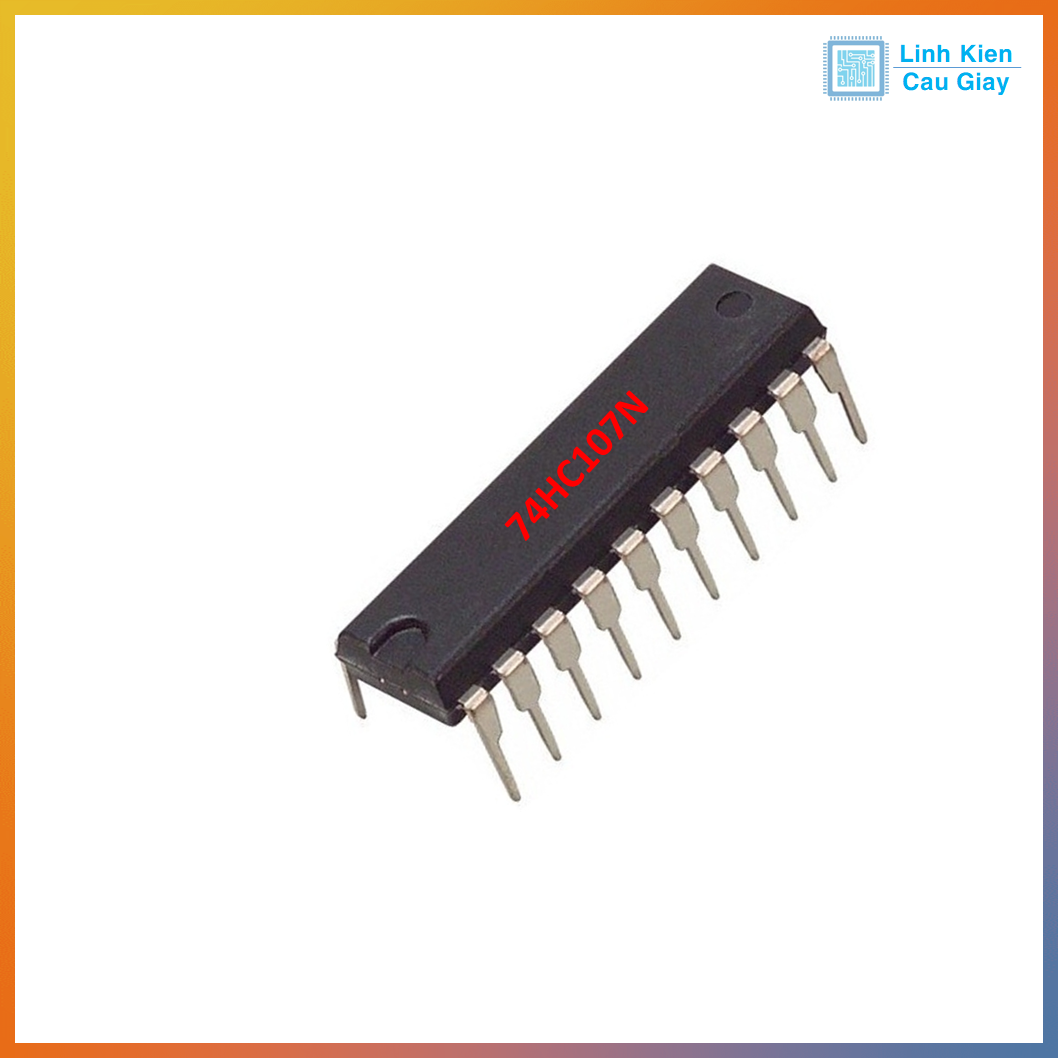

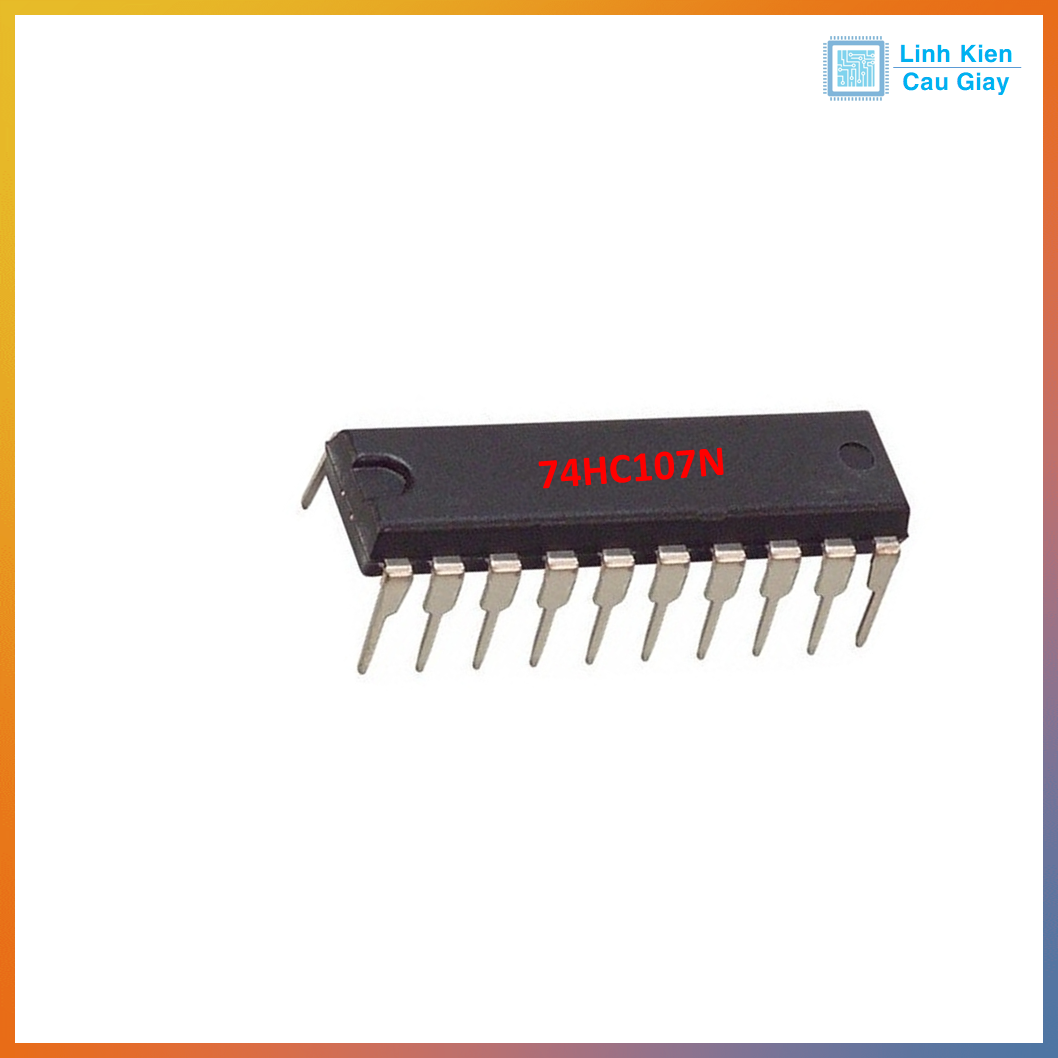

Linh kiện IC 74HC107N logic số chứa 2 flip-flop loại JK độc lập
(Mã SP:PVN5525)
Thương hiệu: Chưa cập nhật | bán ic jk flip flop, ic dip 14 chân, ic cmos tốc độ cao, flip-flop ic, ic jk reset, 74hc107, ic chia tần số, ic logic số, jk flip flop, ic 74hc107n,
Đánh giá
:Giá
:60.000₫
Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận
Linh kiện IC 74HC107N
Mô tả sản phẩm
74HC107N là một IC logic số chứa 2 flip-flop loại JK độc lập, hoạt động theo cạnh xuống của xung clock (negative-edge triggered), thuộc dòng CMOS tốc độ cao (High-Speed CMOS – 74HC).
Mỗi flip-flop tích hợp các chân điều khiển:
-
J, K (đầu vào logic)
-
Clock (CP) – cạnh xuống
-
Reset (CLR) – xóa không đồng bộ
-
Q / Q̅ – đầu ra và đầu ra đảo
Flip-flop JK là loại đa năng nhất vì có thể hoạt động như D, T, hay Toggle Flip-Flop tùy cách đấu nối. Thường dùng trong bộ đếm, lưu trữ trạng thái, điều khiển logic xung nhịp.
DATASHEET:
-
Tạo bộ đếm nhị phân
-
Chia tần số xung nhịp
-
Dùng trong máy phát tín hiệu, mạch tạo dao động
-
Lưu trữ trạng thái logic trong các hệ thống điều khiển số
Thông số kĩ thuật
Chân | Tên | Mô tả |
---|---|---|
1 | CLR1 | Reset Flip-Flop 1 (low active) |
2 | Q1 | Ngõ ra Q1 |
3 | /Q1 | Ngõ ra đảo Q1 |
4 | CLK1 | Xung Clock 1 |
5 | J1 | Ngõ vào J1 |
6 | K1 | Ngõ vào K1 |
7 | GND | Mass |
8 | K2 | Ngõ vào K2 |
9 | J2 | Ngõ vào J2 |
10 | CLK2 | Xung Clock 2 |
11 | /Q2 | Ngõ ra đảo Q2 |
12 | Q2 | Ngõ ra Q2 |
13 | CLR2 | Reset Flip-Flop 2 |
14 | VCC | Nguồn dương |
Thông số | Giá trị |
---|---|
Loại IC | Dual JK Flip-Flop, edge-triggered |
Công nghệ | CMOS tốc độ cao (74HC) |
Điện áp hoạt động (Vcc) | 2V đến 6V (thường 5V) |
Số Flip-Flop | 2 JK độc lập |
Cạnh kích hoạt | Cạnh xuống (falling edge) |
Ngõ xóa (Clear) | Chủ động mức thấp (Active-Low) |
Dòng tiêu thụ thấp | Phù hợp dùng trong mạch số |
Đóng gói | DIP-14 chân |
Hình ảnh - Hướng dẫn sử dụng
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
