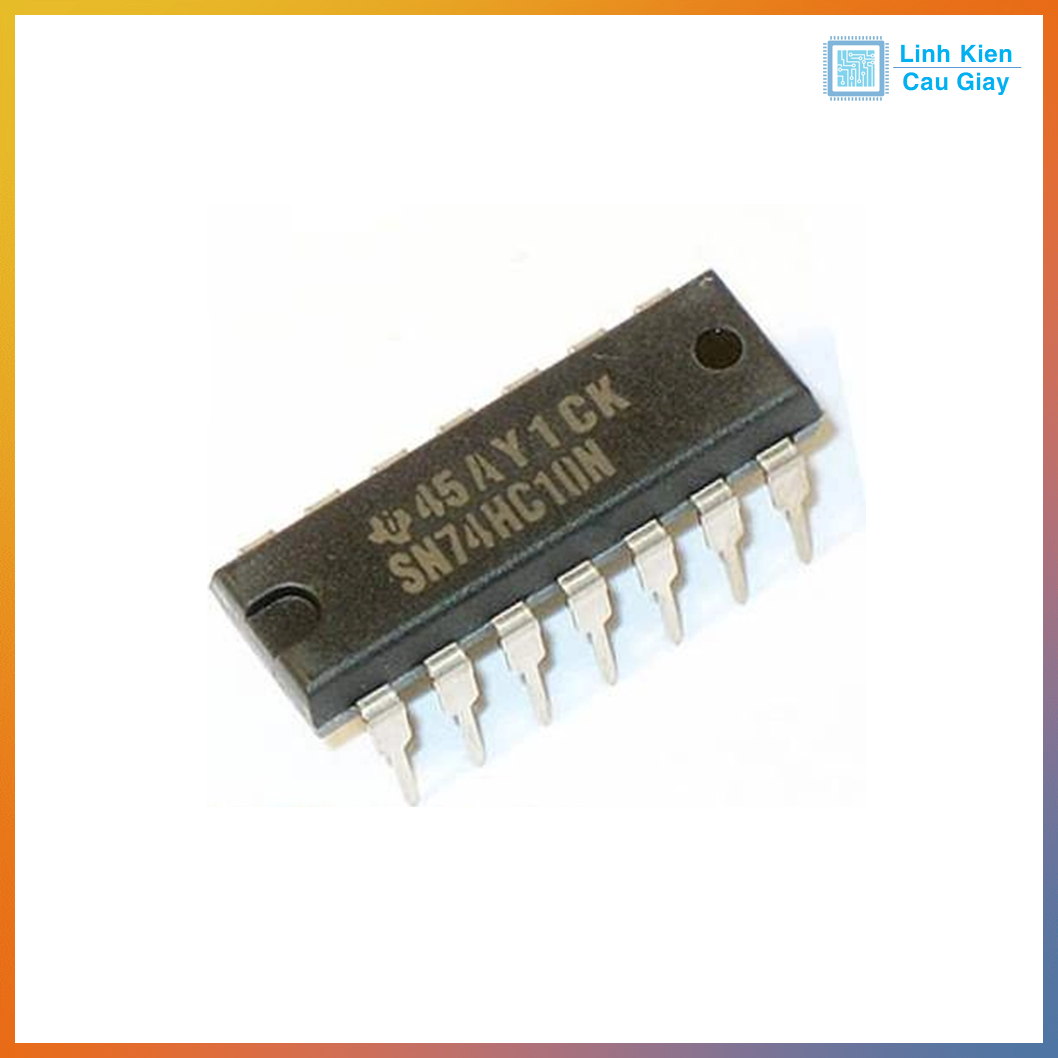

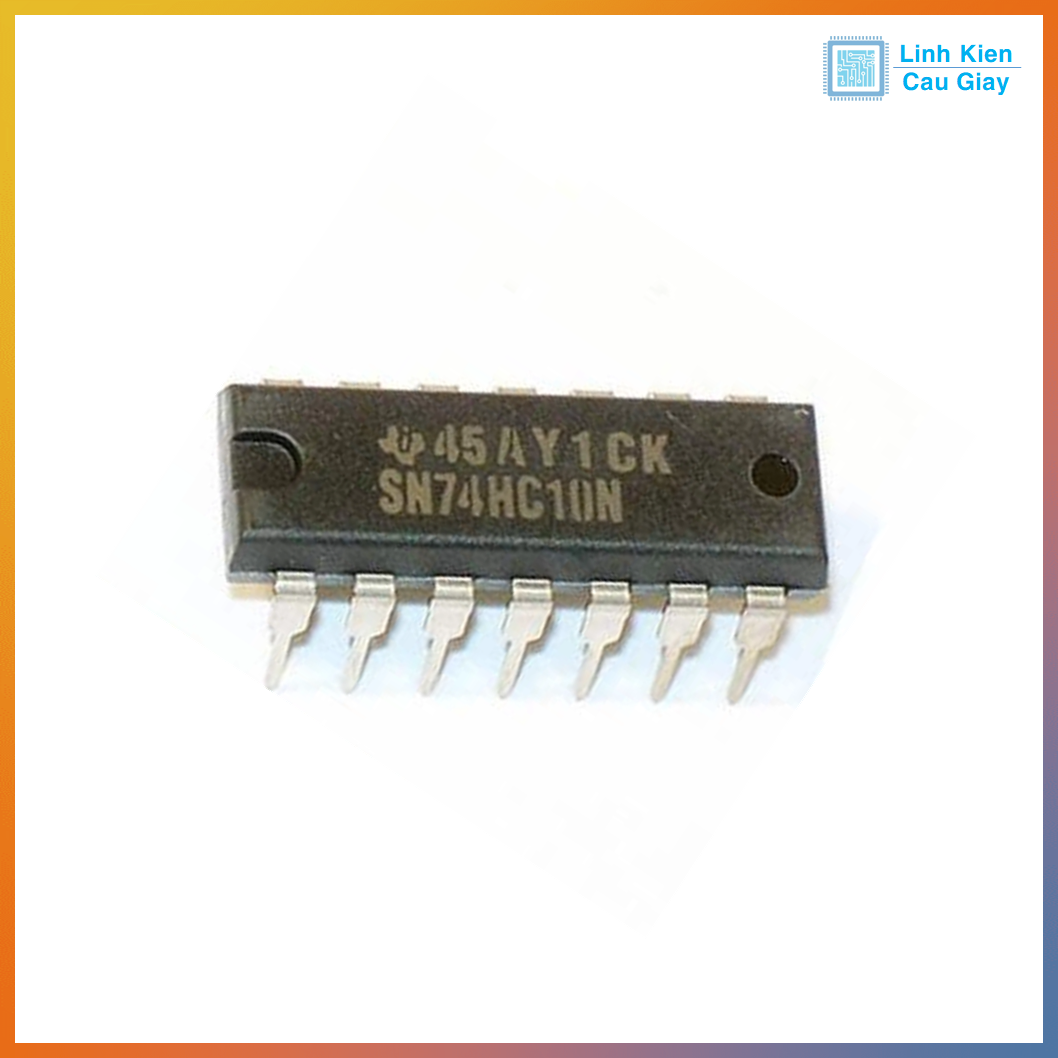

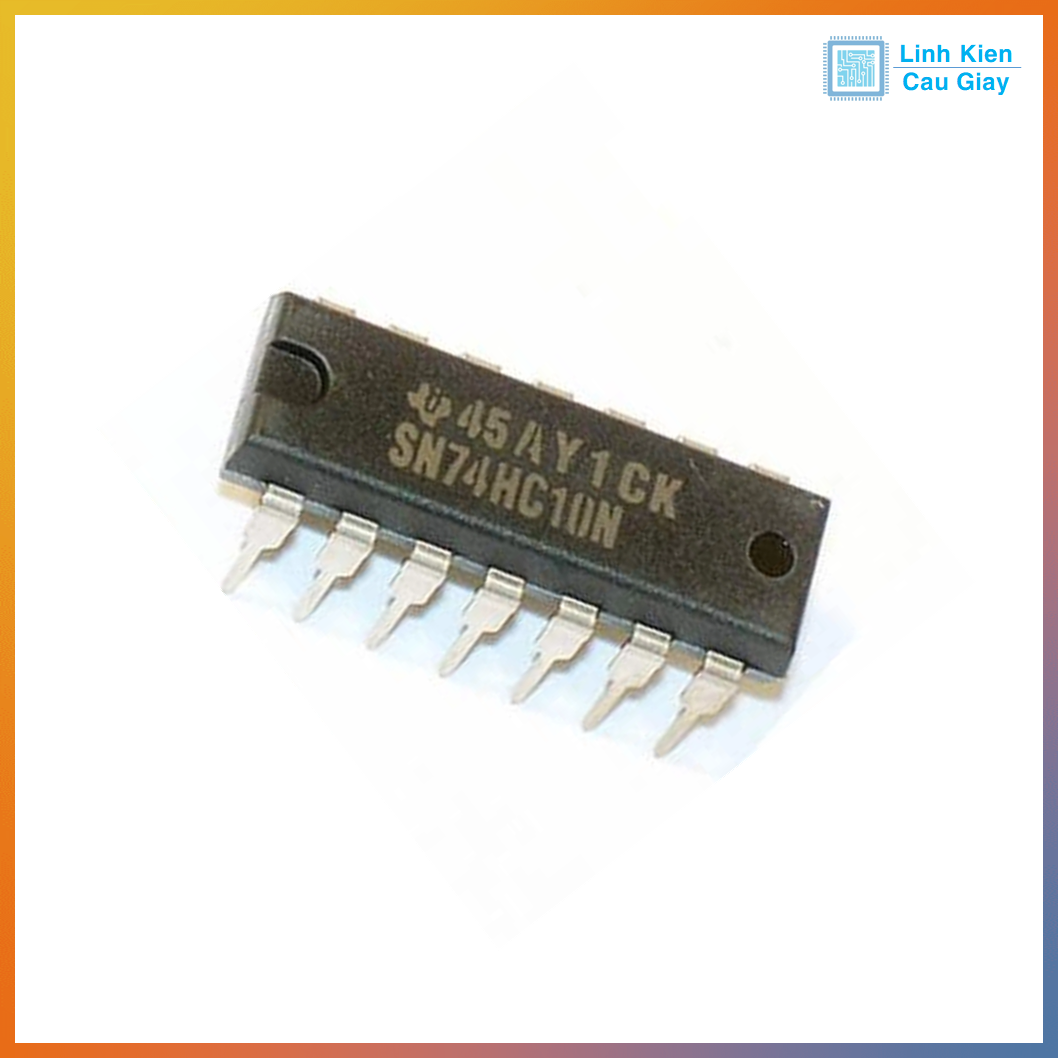

Linh kiện IC 74HC10

Mô tả sản phẩm

IC 74HC10 là một IC logic số tích hợp 3 cổng NAND 3 ngõ vào, thuộc dòng CMOS tốc độ cao 74HC. Mỗi cổng trong IC thực hiện chức năng NAND ba ngõ vào, tức là đầu ra sẽ ở mức LOW chỉ khi tất cả các đầu vào đều ở mức HIGH.

Với ưu điểm tốc độ chuyển mạch nhanh, dòng tiêu thụ thấp, và tương thích cả TTL & CMOS, IC 74HC10 được sử dụng rộng rãi trong các mạch logic tổ hợp, mạch điều khiển, xử lý tín hiệu số và ứng dụng học tập kỹ thuật số.

IC 74HC10 chứa ba cổng NAND độc lập, mỗi cổng có 3 ngõ vào, thực hiện hàm logic NOT-AND (NAND). Với thời gian truyền tín hiệu chỉ 9ns (tại 5V) và tần số hoạt động lên đến 36 MHz, linh kiện này phù hợp cho các ứng dụng yêu cầu tốc độ cao. Công nghệ CMOS giúp giảm tiêu thụ điện năng, với dòng điện tĩnh chỉ 1µA. Đóng gói DIP-14 dễ lắp đặt, IC 74HC10 là lựa chọn hoàn hảo cho các kỹ sư, nhà phát triển điện tử, và dự án DIY.

Ứng dụng

  • Mạch logic số: Xử lý tín hiệu logic trong vi điều khiển, FPGA, hoặc hệ thống nhúng.
  • Bộ điều khiển: Kết hợp các tín hiệu điều khiển trong mạch tự động hóa hoặc robot.
  • Mạch dao động: Tạo tín hiệu dao động khi kết hợp với các linh kiện RC.
  • Xử lý tín hiệu: Lọc và xử lý tín hiệu đầu vào trong các mạch giao tiếp.
  • Dự án giáo dục: Phù hợp để học về cổng logic, thiết kế mạch số, và ứng dụng CMOS.

Sơ đồ chân

  • Chân 1, 2, 3: Ngõ vào A1, B1, C1 của cổng NAND 1.
  • Chân 4, 5, 6: Ngõ vào A2, B2, C2 của cổng NAND 2.
  • Chân 9, 10, 11: Ngõ vào A3, B3, C3 của cổng NAND 3.
  • Chân 8, 12, 13: Ngõ ra Y1, Y2, Y3 của cổng NAND 1, 2, 3.
  • Chân 7 (GND): Nối đất.
  • Chân 14 (VCC): Nguồn (2V-6V).

Thông số kĩ thuật

Thông số Giá trị
Loại linh kiện Cổng NAND 3 ngõ vào (Triple 3-input NAND)
Điện áp hoạt động (VCC) 2V - 6V
Dòng điện tĩnh 1µA (tối đa)
Tần số hoạt động tối đa 36 MHz (tại VCC = 5V)
Thời gian truyền tín hiệu 9ns (tại VCC = 5V, CL = 15pF)
Dòng ra (IOH/IOL) ±5.2mA
Nhiệt độ hoạt động -40°C đến +125°C
Đóng gói DIP-14
Tuân thủ tiêu chuẩn RoHS

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối nguồn VCC (2V-6V) và GND đúng cách.
  2. Cung cấp tín hiệu logic (0V hoặc VCC) vào các ngõ A, B, C của mỗi cổng NAND.
  3. Kiểm tra ngõ ra Y (Y = NOT (A AND B AND C)) để đảm bảo logic hoạt động đúng.
  4. Tránh vượt quá dòng ra ±5.2mA để bảo vệ linh kiện.
  5. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
