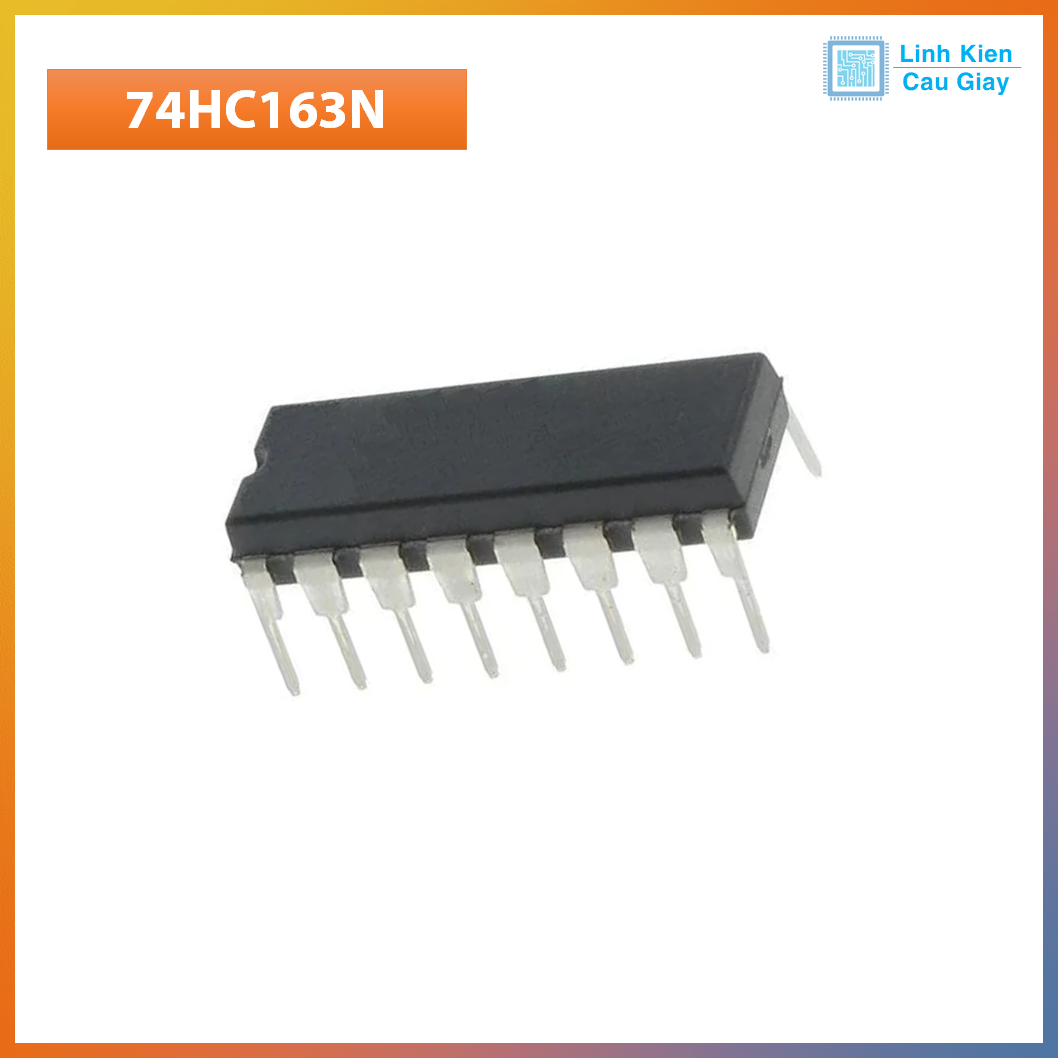

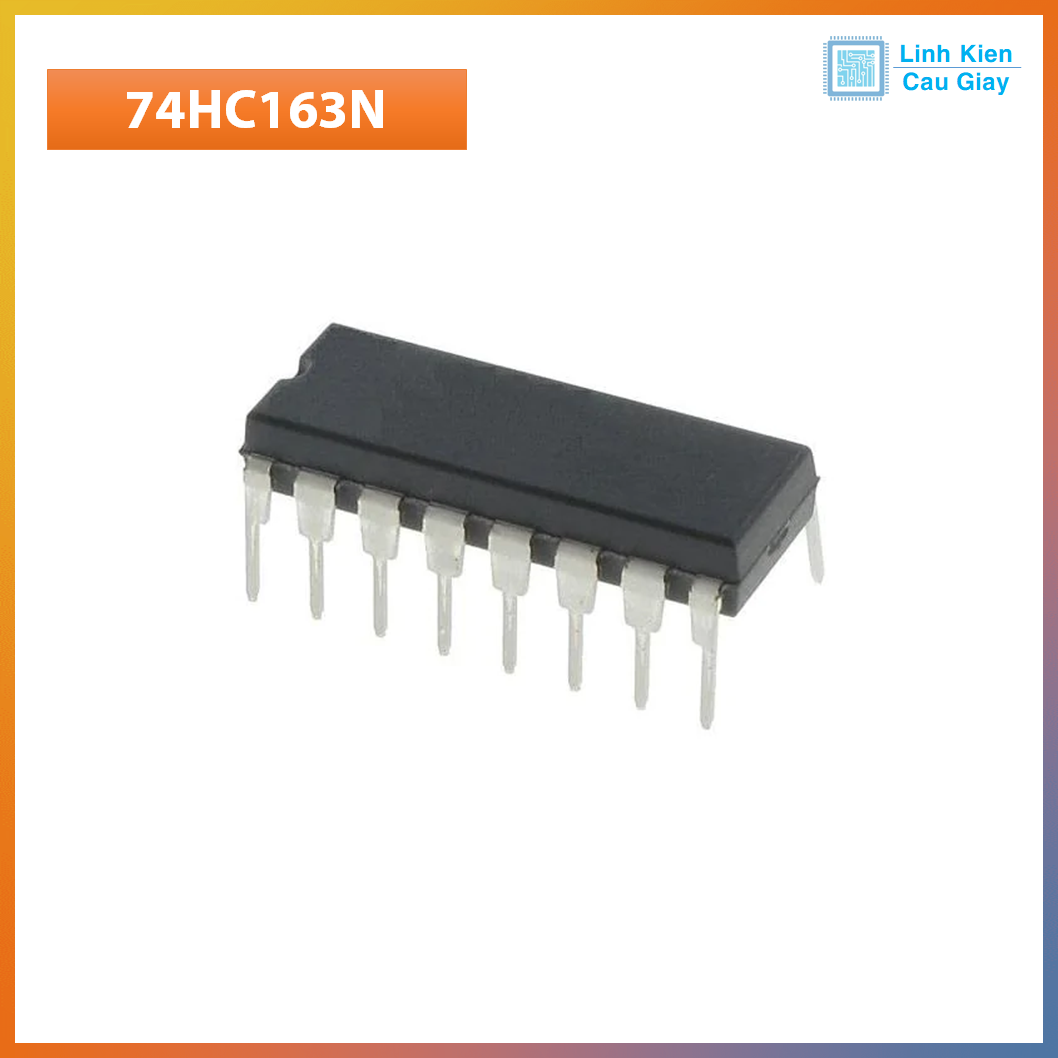

Linh kiện IC 74HC163N Bộ Đếm Nhị Phân 4-Bit DIP-16
(Mã SP:PVN5545)
Thương hiệu: Chưa cập nhật
5.000₫
Linh kiện IC 74HC163N Bộ Đếm Nhị Phân 4-Bit DIP-16
Mô tả sản phẩm
IC 74HC163N là một bộ đếm nhị phân 4-bit đồng bộ thuộc dòng 74HC CMOS tốc độ cao, hỗ trợ tải dữ liệu song song (parallel load) và reset đồng bộ (synchronous reset). Khác với dòng 74HC160 (reset không đồng bộ), 74HC163N hoạt động hoàn toàn đồng bộ theo cạnh lên của xung nhịp, giúp đảm bảo đếm chính xác và mượt hơn, đặc biệt khi mở rộng nhiều IC nối tiếp nhau.
IC lý tưởng trong các mạch chia tần số, tạo xung clock, đếm số, mạch đếm sản phẩm, hệ thống điều khiển số...
Ứng dụng
-
Bộ đếm nhị phân 4-bit (đếm từ 0 đến 15)
-
Mạch chia tần số cho đồng hồ số, LED 7 đoạn
-
Tạo bộ đếm tuần tự trong hệ thống điều khiển
-
Mạch đếm sự kiện, đếm sản phẩm, đếm xung
-
Ghép nối nhiều IC để tạo bộ đếm 8-bit, 12-bit, 16-bit
-
Giảng dạy kỹ thuật số, bài thực hành đếm và chia xung
Sơ đồ chân
| Chân | Ký hiệu | Mô tả |
|---|---|---|
| 1 | MR | Master Reset (Đồng bộ, active HIGH) |
| 2 | CP | Clock – Cạnh lên |
| 3 | P0 | Dữ liệu vào song song bit 0 |
| 4 | P1 | Dữ liệu vào song song bit 1 |
| 5 | P2 | Dữ liệu vào song song bit 2 |
| 6 | P3 | Dữ liệu vào song song bit 3 |
| 7 | PE | Parallel Enable (Load) – Active LOW |
| 8 | GND | Mass (0V) |
| 9 | CET | Count Enable Trickle |
| 10 | CEP | Count Enable Parallel |
| 11 | Q3 | Ngõ ra bit 3 |
| 12 | Q2 | Ngõ ra bit 2 |
| 13 | Q1 | Ngõ ra bit 1 |
| 14 | Q0 | Ngõ ra bit 0 |
| 15 | TC | Terminal Count (Ripple Carry) |
| 16 | VCC | Nguồn dương |
Thông số kĩ thuật
| Thông số | Giá trị / Mô tả |
|---|---|
| Loại IC | Synchronous 4-bit Binary Counter |
| Điện áp hoạt động (VCC) | 2V – 6V (hoạt động tối ưu ở 5V) |
| Ngõ vào | Clock, Clear, Load, ENP, ENT |
| Ngõ ra | Q0, Q1, Q2, Q3 (4-bit đầu ra) |
| Tín hiệu mở rộng | Ripple Carry Output (RCO/TC) |
| Reset | Đồng bộ (active high) |
| Load song song | Có (parallel data load) |
| Tốc độ chuyển mạch | Lên tới 25MHz (tại Vcc = 5V) |
| Dòng tiêu thụ thấp | CMOS hiệu suất cao |
| Đóng gói | DIP-16 (cắm xuyên lỗ) |
| Tương thích TTL | ✔️ |
Hình ảnh - Hướng dẫn sử dụng
-
Bộ đếm đồng bộ hoàn toàn, hoạt động chính xác hơn 74HC160
-
Có thể nạp giá trị đếm tùy chọn qua chân P0–P3
-
Hỗ trợ mở rộng nhiều IC, nối tiếp dễ dàng
-
Đóng gói DIP-16 phổ biến, dễ lắp ráp và thử nghiệm
-
Phù hợp mạch chuyên nghiệp và học tập kỹ thuật số
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
