Linh kiện IC 74HC688N bộ so sánh logic 8-bit
(Mã SP:PVN5528)
Thương hiệu: Chưa cập nhật | bán ic so sánh nhị phân, ic sn74 series, ic so sánh song song, ic dip 20 chân, ic 74hc688, ic so khớp dữ liệu, ic logic số 8 bit, ic so sánh dữ liệu, ic comparator 8bit, ic sn74hc688n,
Đánh giá
:Giá
:20.000₫
Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

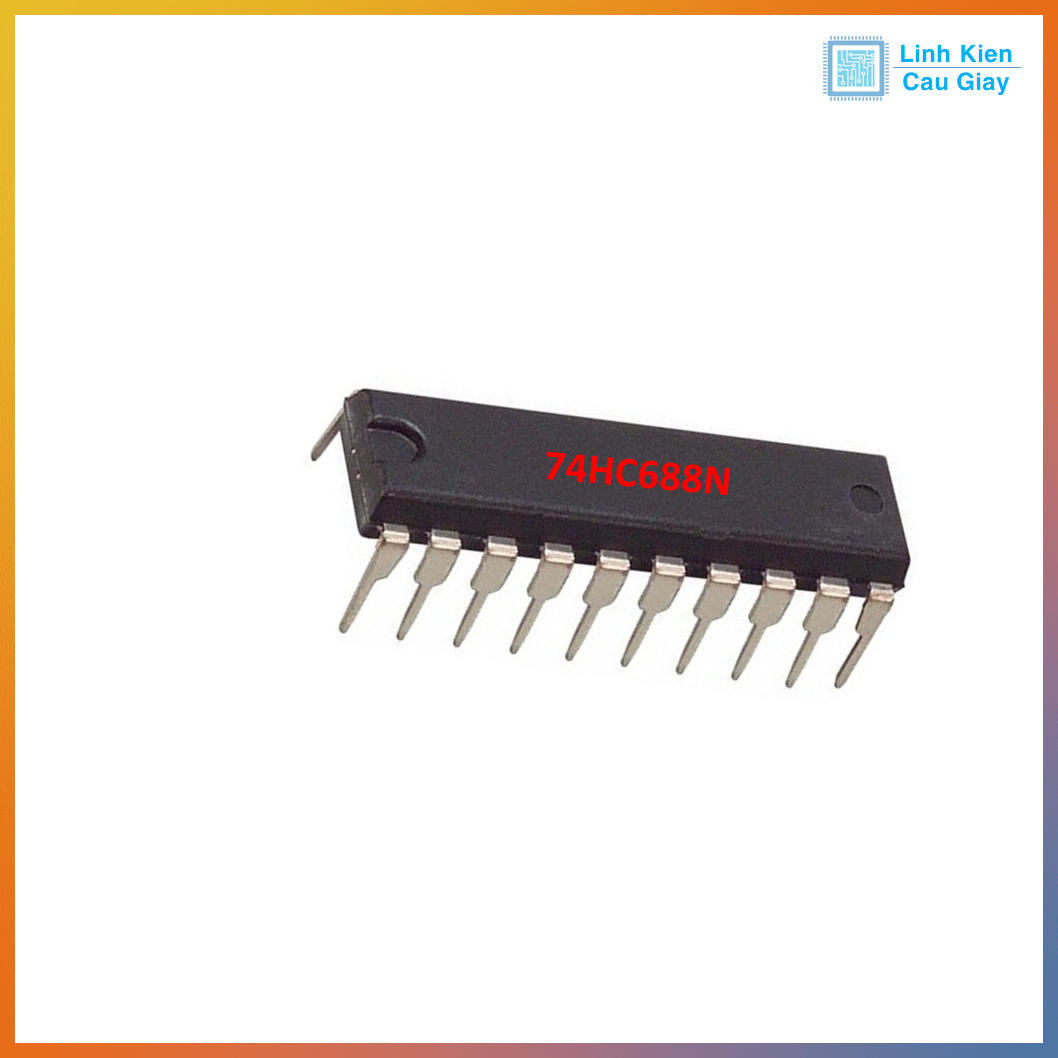

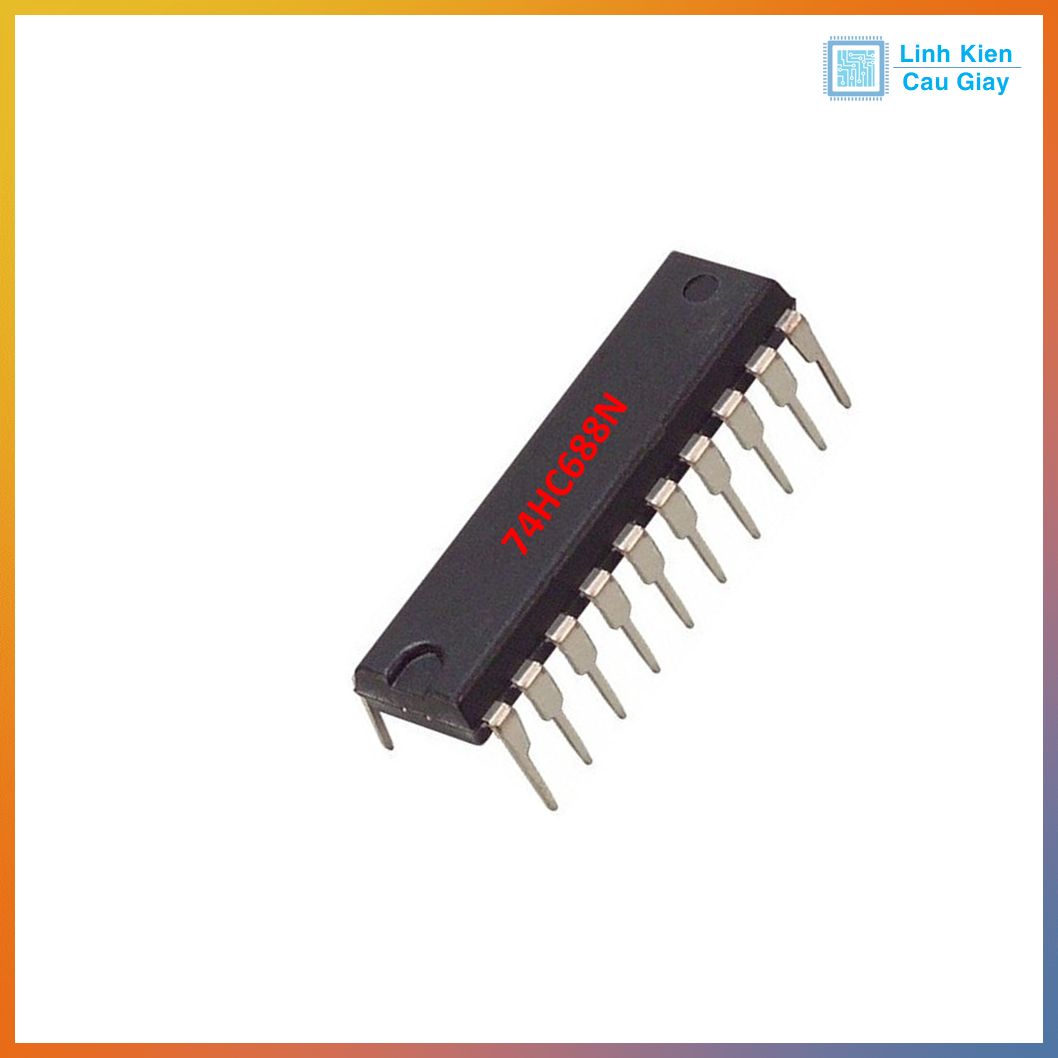

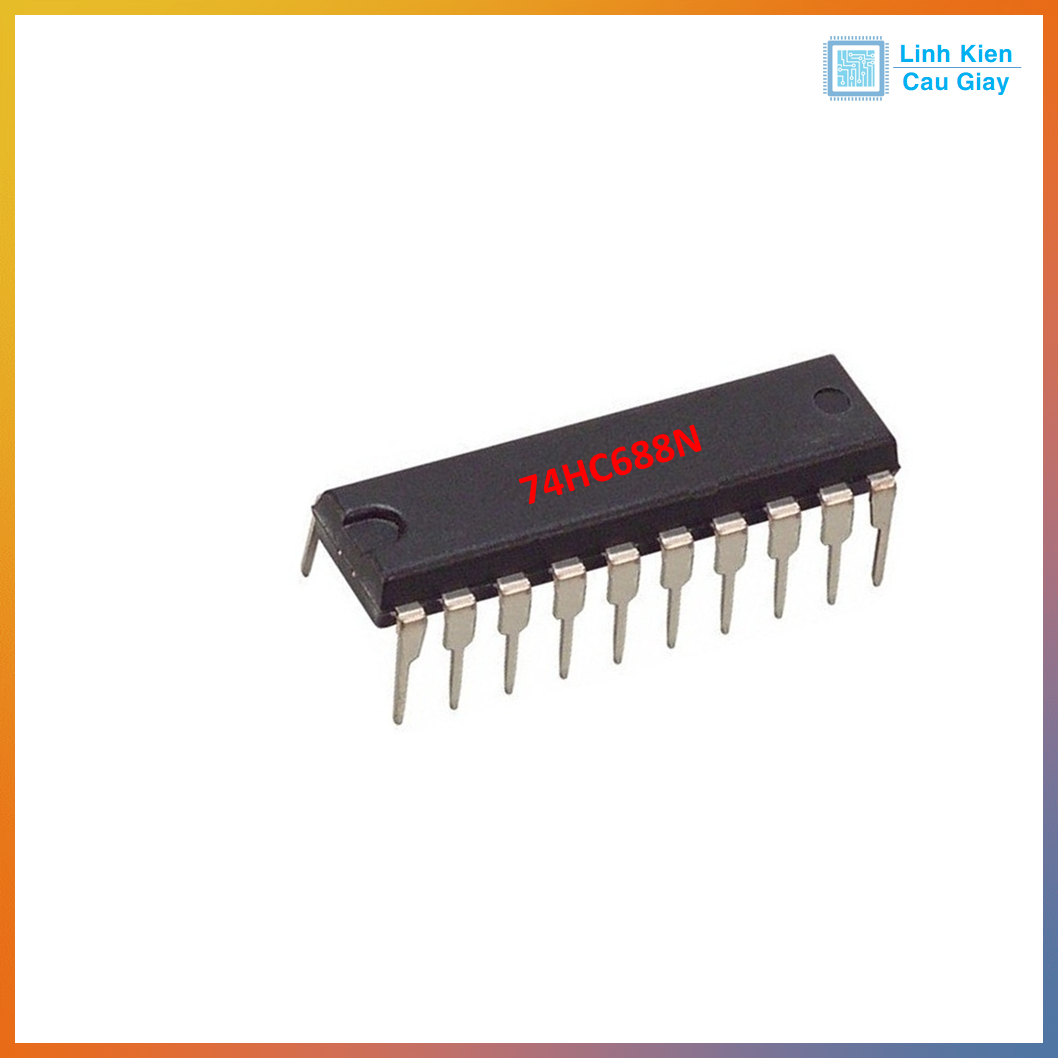

Linh kiện IC 74HC688N bộ so sánh logic 8-bit
Mô tả sản phẩm
IC 74HC688N là một bộ so sánh logic 8-bit (8-bit magnitude comparator) thuộc dòng CMOS tốc độ cao (74HC), chuyên dùng để so sánh hai dãy dữ liệu nhị phân A0–A7 và B0–B7.
IC chỉ cho ra tín hiệu đầu ra LOW (active) nếu A = B, còn lại sẽ ở mức HIGH. Điều này giúp xác định sự trùng khớp hoàn toàn giữa 2 byte dữ liệu – rất hữu ích trong các hệ thống địa chỉ bộ nhớ, vi xử lý, điều khiển thiết bị ngoại vi.
Ứng dụng
-
So sánh địa chỉ RAM/ROM
-
So khớp dữ liệu giữa 2 bus
-
Hệ thống kiểm tra mã / xác thực
-
Mạch đồng bộ hóa dữ liệu
Sơ đồ chân
Tên chân | Mô tả |
---|---|
A0–A7 | Dữ liệu đầu vào A (8 bit) |
B0–B7 | Dữ liệu đầu vào B (8 bit) |
G | Ngõ cho phép (Enable – active low) |
O | Ngõ ra (LOW nếu A = B) |
VCC | Nguồn dương |
GND | Mass |
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Loại IC | 8-bit Equality Comparator |
Dòng logic | 74HC – CMOS tốc độ cao |
So sánh dữ liệu | 8-bit song song (parallel) |
Ngõ ra (O) | LOW nếu A = B |
Tín hiệu cho phép (G) | Active LOW (chủ động ở mức thấp) |
Điện áp hoạt động (Vcc) | 2V – 6V (chuẩn 5V) |
Tương thích logic TTL | Có |
Dòng tiêu thụ thấp | Tiết kiệm năng lượng |
Đóng gói | DIP-20 chân |
Hình ảnh - Hướng dẫn sử dụng
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
