Linh kiện IC 74HC155N Bộ Giải Mã 2-to-4 DIP-16

(Mã SP:PVN5536)

Đánh giá

:

Giá

:

5.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

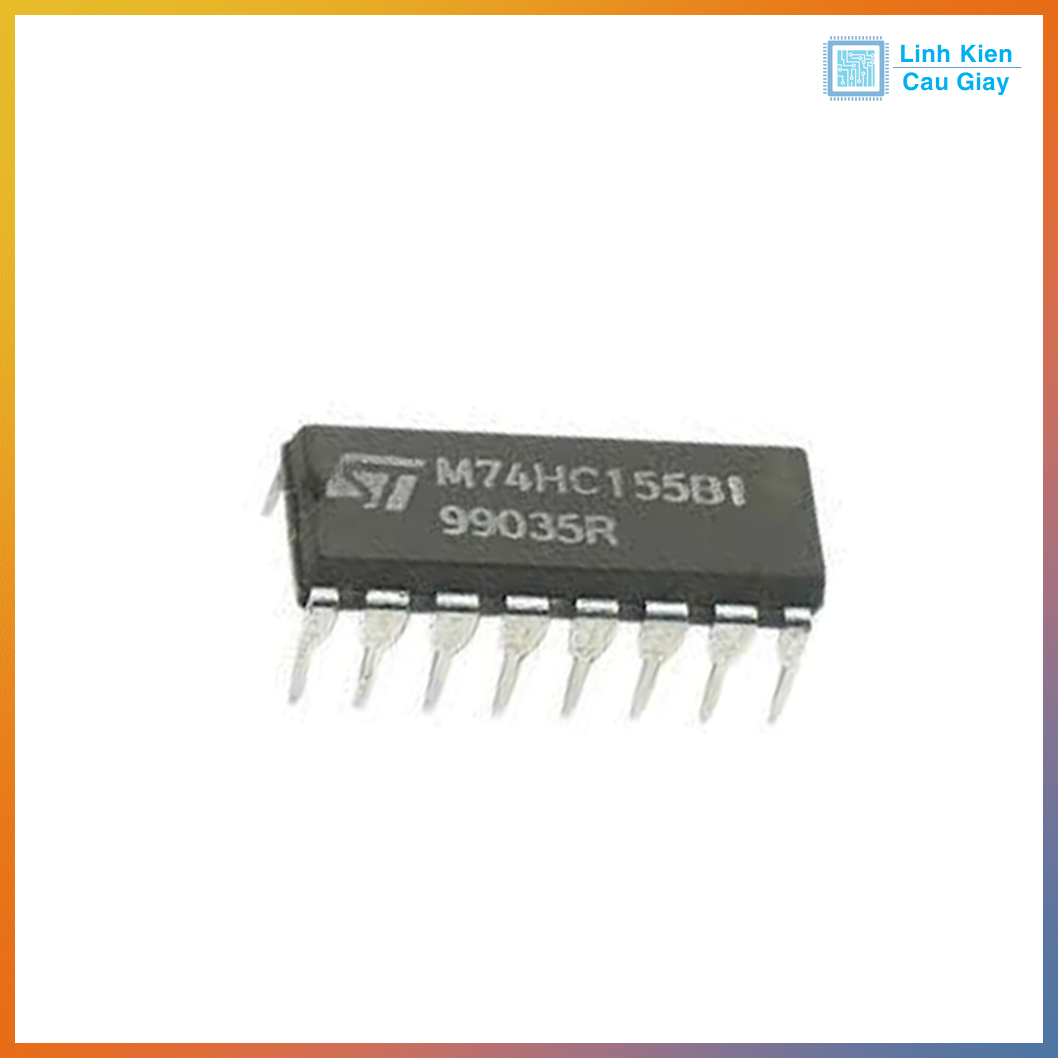

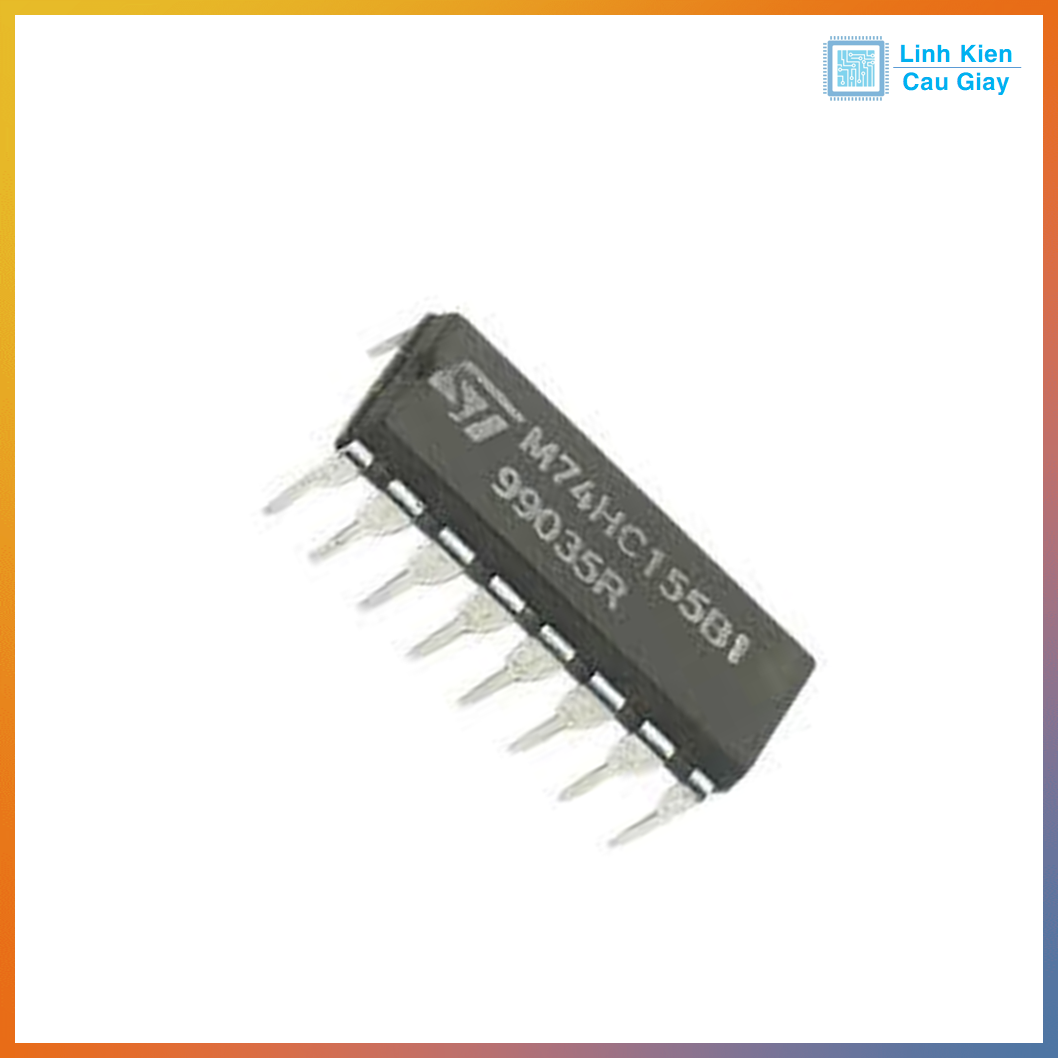

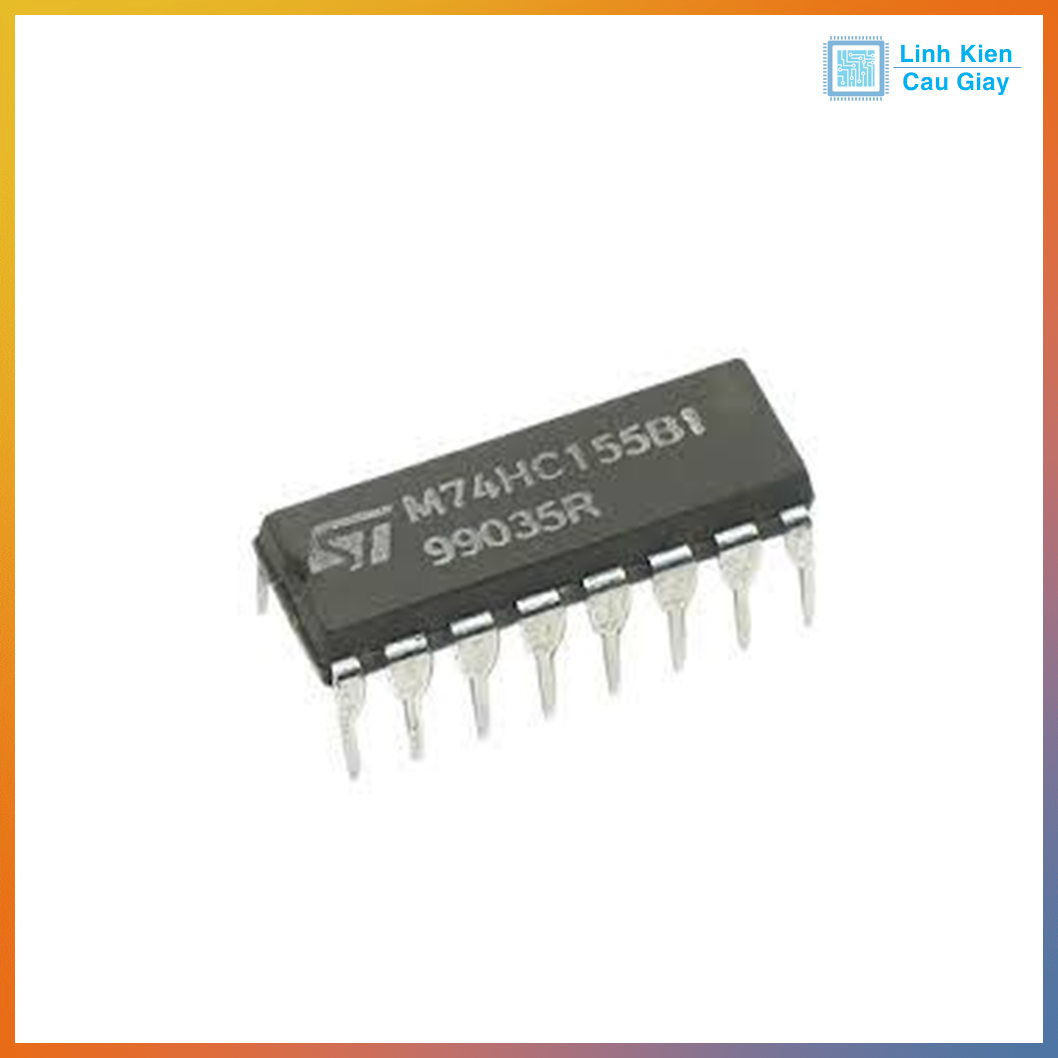

Linh kiện IC 74HC155N Bộ Giải Mã 2-to-4 DIP-16

Mô tả sản phẩm

C 74HC155N là một IC giải mã địa chỉ (decoder) và phân kênh (demultiplexer) thuộc dòng CMOS tốc độ cao (74HC). IC tích hợp hai bộ giải mã 2-to-4 độc lập, mỗi bộ có thể nhận tín hiệu địa chỉ 2 bit và kích hoạt 1 trong 4 đầu ra tương ứng.

Ngoài chức năng giải mã địa chỉ (2-to-4 decoder), IC còn hoạt động như bộ phân kênh (demux) khi đầu vào dữ liệu được kết nối đến ENABLE và chọn ra đúng 1 đầu ra.

74HC155N rất phù hợp với các ứng dụng cần mở rộng cổng điều khiển, lựa chọn thiết bị, hoặc tạo mạch hiển thị LED, quét bàn phím, điều khiển cổng số.

IC 74HC155N bao gồm hai bộ giải mã 2-to-4 độc lập, mỗi bộ chuyển đổi 2 bit đầu vào thành 4 tín hiệu đầu ra (active LOW). Linh kiện hỗ trợ chức năng đa hợp kênh (demultiplexer) khi sử dụng các chân chọn địa chỉ và cho phép. Với thời gian truyền tín hiệu khoảng 15ns (tại 5V) và dòng ra lên đến ±5.2mA, IC 74HC155N phù hợp cho các ứng dụng yêu cầu tốc độ cao và tải vừa. Công nghệ CMOS giúp giảm tiêu thụ điện năng, với dòng điện tĩnh chỉ 8µA. Đóng gói DIP-16 dễ lắp đặt, đây là lựa chọn hoàn hảo cho kỹ sư, nhà phát triển điện tử, và dự án DIY.

Ứng dụng

  • Hiển thị LED/7 đoạn: Giải mã tín hiệu để điều khiển các màn hình số hoặc LED ma trận.
  • Điều khiển thiết bị: Chọn thiết bị hoặc kênh trong hệ thống điều khiển đa kênh.
  • Đa hợp kênh: Phân phối tín hiệu từ một nguồn đến nhiều đầu ra trong mạch số.
  • Mạch giao tiếp: Xử lý tín hiệu logic trong vi điều khiển hoặc hệ thống nhúng.
  • Dự án giáo dục: Phù hợp để học về giải mã, đa hợp, và thiết kế mạch số CMOS.

Sơ đồ chân

  • Chân 1 (E1): Cho phép bộ giải mã 1 (active LOW).
  • Chân 2 (S1): Chọn địa chỉ A0 cho cả hai bộ giải mã.
  • Chân 3 (S2): Chọn địa chỉ A1 cho cả hai bộ giải mã.
  • Chân 4-7 (Y0-Y3): Ngõ ra 0-3 của bộ giải mã 1 (active LOW).
  • Chân 8 (GND): Nối đất.
  • Chân 9-12 (Y3-Y0): Ngõ ra 3-0 của bộ giải mã 2 (active LOW).
  • Chân 13 (E2): Cho phép bộ giải mã 2 (active LOW).
  • Chân 14, 15 (D2, D1): Ngõ vào dữ liệu cho bộ giải mã 2 và 1.
  • Chân 16 (VCC): Nguồn (2V-6V).

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại IC Dual 2-to-4 Decoder / Demultiplexer
Số bộ giải mã trên IC 2 bộ độc lập
Số đầu vào địa chỉ mỗi bộ 2 bit (A0, A1)
Số đầu ra mỗi bộ 4 đầu ra (Y0–Y3)
Chân điều khiển Enable Có (G1 và G2 – active LOW)
Điện áp hoạt động 2V – 6V (hoạt động tốt nhất ở 5V)
Tốc độ chuyển mạch ~25 MHz tại 5V
Dòng tiêu thụ CMOS – dòng thấp, tiết kiệm năng lượng
Tương thích TTL ✔️
Đóng gói DIP-16 chân (cắm xuyên lỗ)
Nhiệt độ hoạt động -40°C đến +85°C

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối nguồn VCC (2V-6V) và GND đúng cách.
  2. Cung cấp tín hiệu logic (0V hoặc VCC) vào các chân chọn địa chỉ (S1, S2) và dữ liệu (D1, D2).
  3. Kích hoạt bộ giải mã bằng cách đặt chân E1 hoặc E2 ở mức LOW.
  4. Kiểm tra ngõ ra Y0-Y3 (active LOW) để đảm bảo giải mã đúng.
  5. Tránh vượt quá dòng ra ±5.2mA để bảo vệ linh kiện.
  6. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
