Linh kiện IC 74HC377N 8-bit D Flip-Flop
(Mã SP:PVN5535)
Thương hiệu: Chưa cập nhật
9.000₫

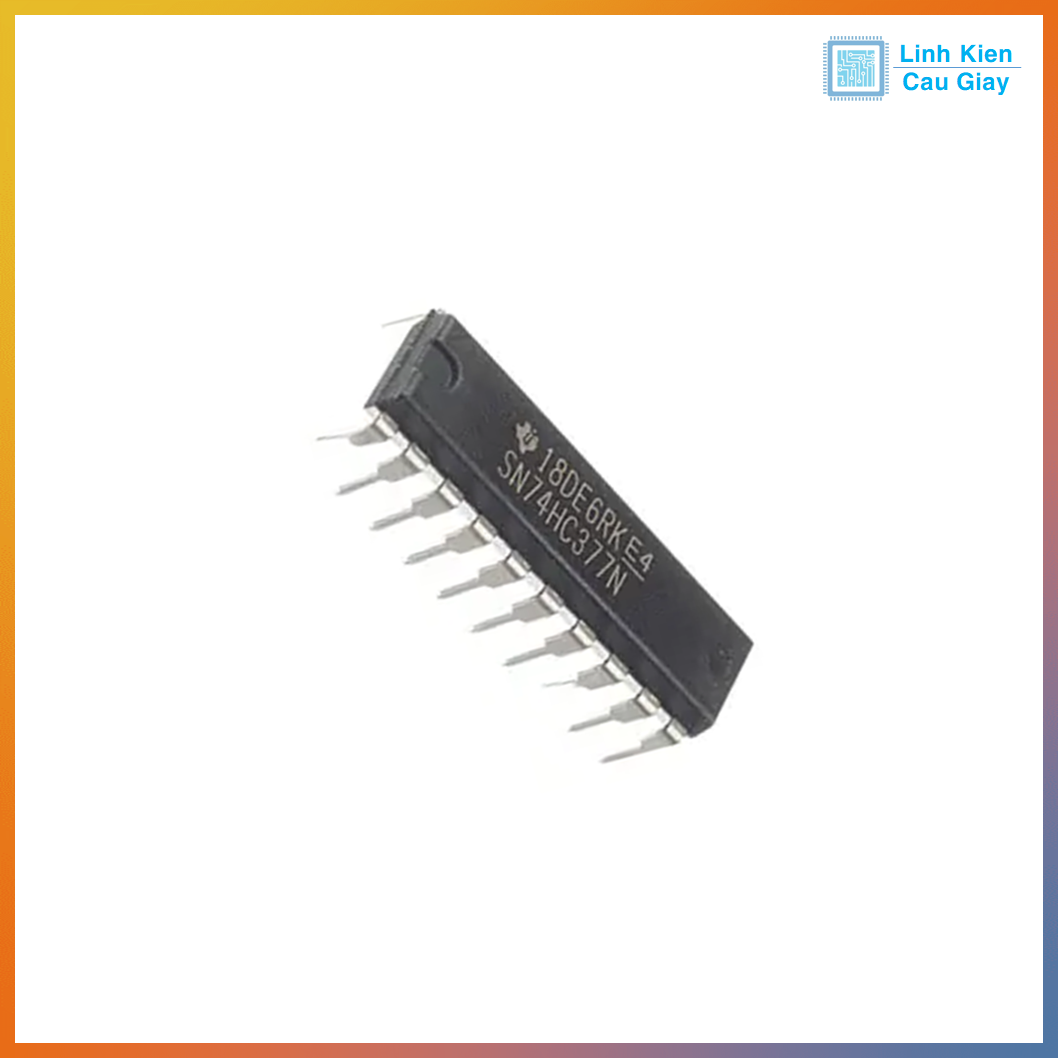

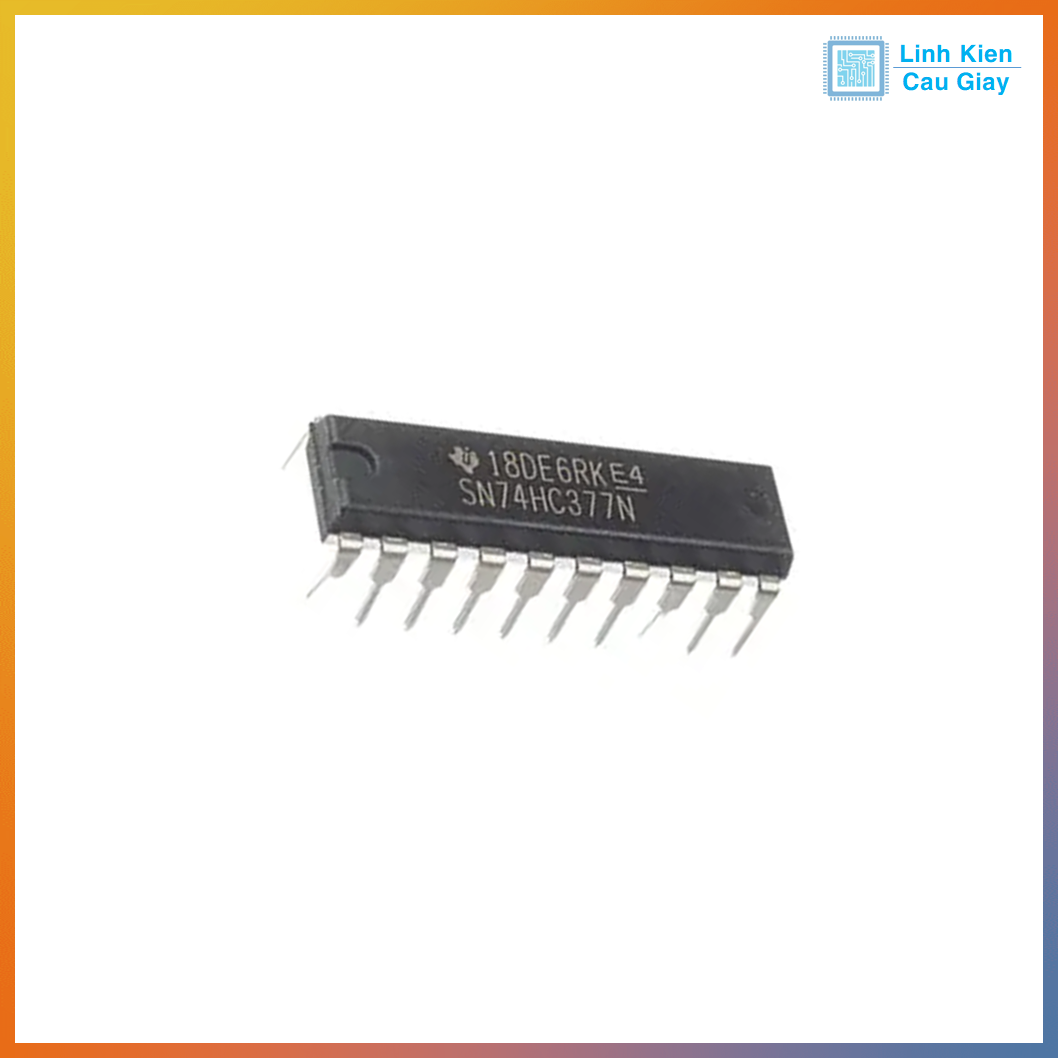

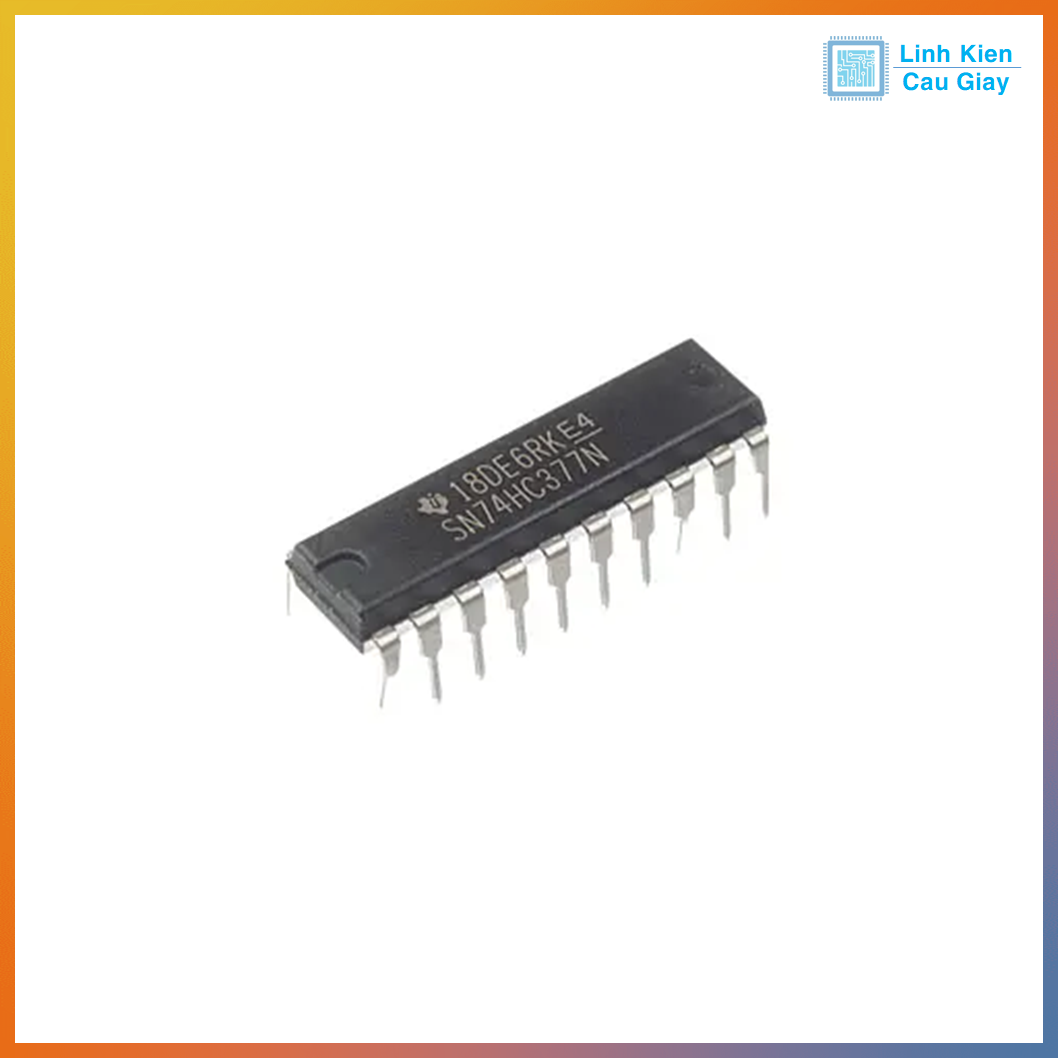

Linh kiện IC 74HC377N 8-bit D Flip-Flop
Mô tả sản phẩm
74HC377N là một IC 8-bit D Flip-Flop thuộc dòng CMOS tốc độ cao 74HC, với khả năng lưu trữ và truyền dữ liệu song song (parallel). Mỗi bit đầu vào D được lưu trữ vào thanh ghi chốt (latch) tương ứng theo cạnh lên của xung clock (positive edge-triggered), với một tín hiệu Enable chung để điều khiển toàn bộ 8 bit cùng lúc.
IC này rất hữu ích trong các ứng dụng lưu trữ tạm thời dữ liệu, đệm dữ liệu, hoặc giao tiếp giữa các thiết bị số, đặc biệt là khi cần truyền dữ liệu đồng bộ và ổn định.
IC 74HC377N là thanh ghi D (D-type flip-flop) 8-bit với ngõ vào dữ liệu song song và ngõ ra song song, được kích hoạt bởi xung đồng hồ (clock) và chân cho phép (enable). Linh kiện lưu trữ dữ liệu ổn định khi xung đồng hồ chuyển từ LOW sang HIGH, với thời gian truyền tín hiệu khoảng 13ns (tại 5V). Công nghệ CMOS giúp giảm tiêu thụ điện năng, với dòng điện tĩnh chỉ 8µA. Đóng gói DIP-20 dễ lắp đặt, IC 74HC377N là lựa chọn hoàn hảo cho các kỹ sư, nhà phát triển điện tử, và dự án DIY.
Ứng dụng
-
Lưu trữ dữ liệu tạm thời (Register Storage)
-
Truyền dữ liệu song song giữa các IC
-
Giao tiếp dữ liệu giữa vi điều khiển, vi xử lý
-
Bộ đệm dữ liệu đầu ra
-
Thiết kế mạch logic số, mạch đồng bộ hóa
-
Hiển thị LED 7 đoạn, LCD, điều khiển đa thiết bị
Sơ đồ chân
- Chân 1 (OE): Chân cho phép đầu ra (Output Enable, active LOW).
- Chân 2 (CLK): Ngõ vào xung đồng hồ (Clock, LOW-to-HIGH).
- Chân 3-6, 13-16 (D0-D7): Ngõ vào dữ liệu 8-bit (D0 đến D7).
- Chân 7-10, 17-20 (Q0-Q7): Ngõ ra dữ liệu 8-bit (Q0 đến Q7).
- Chân 11 (GND): Nối đất.
- Chân 12 (E): Chân cho phép thanh ghi (Enable, active LOW).
- Chân 20 (VCC): Nguồn (2V-6V).
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Loại IC | 8-Bit D-Type Flip-Flop with Enable |
Chức năng chính | Lưu và truyền dữ liệu song song |
Dữ liệu vào | D0 → D7 |
Dữ liệu ra | Q0 → Q7 |
Kích hoạt dữ liệu | Theo cạnh lên của xung Clock |
Tín hiệu điều khiển | Clock (CP), Output Enable (EN – active HIGH) |
Điện áp hoạt động (VCC) | 2V – 6V (tối ưu ở 5V) |
Tốc độ chuyển mạch | Lên đến 25 MHz tại 5V |
Tương thích TTL | ✔️ |
Dòng tiêu thụ | CMOS – tiêu thụ thấp |
Đóng gói | DIP-20 (cắm xuyên lỗ) |
Nhiệt độ hoạt động | -40°C đến +85°C |
Hình ảnh - Hướng dẫn sử dụng
- Kết nối nguồn VCC (2V-6V) và GND đúng cách.
- Cung cấp tín hiệu dữ liệu vào các chân D0-D7 và đặt chân E ở mức LOW để kích hoạt lưu trữ.
- Cung cấp xung đồng hồ (CLK, LOW-to-HIGH) để lưu dữ liệu vào thanh ghi.
- Đặt chân OE ở mức LOW để kích hoạt ngõ ra Q0-Q7.
- Tránh vượt quá dòng ra ±5.2mA để bảo vệ linh kiện.
- Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
