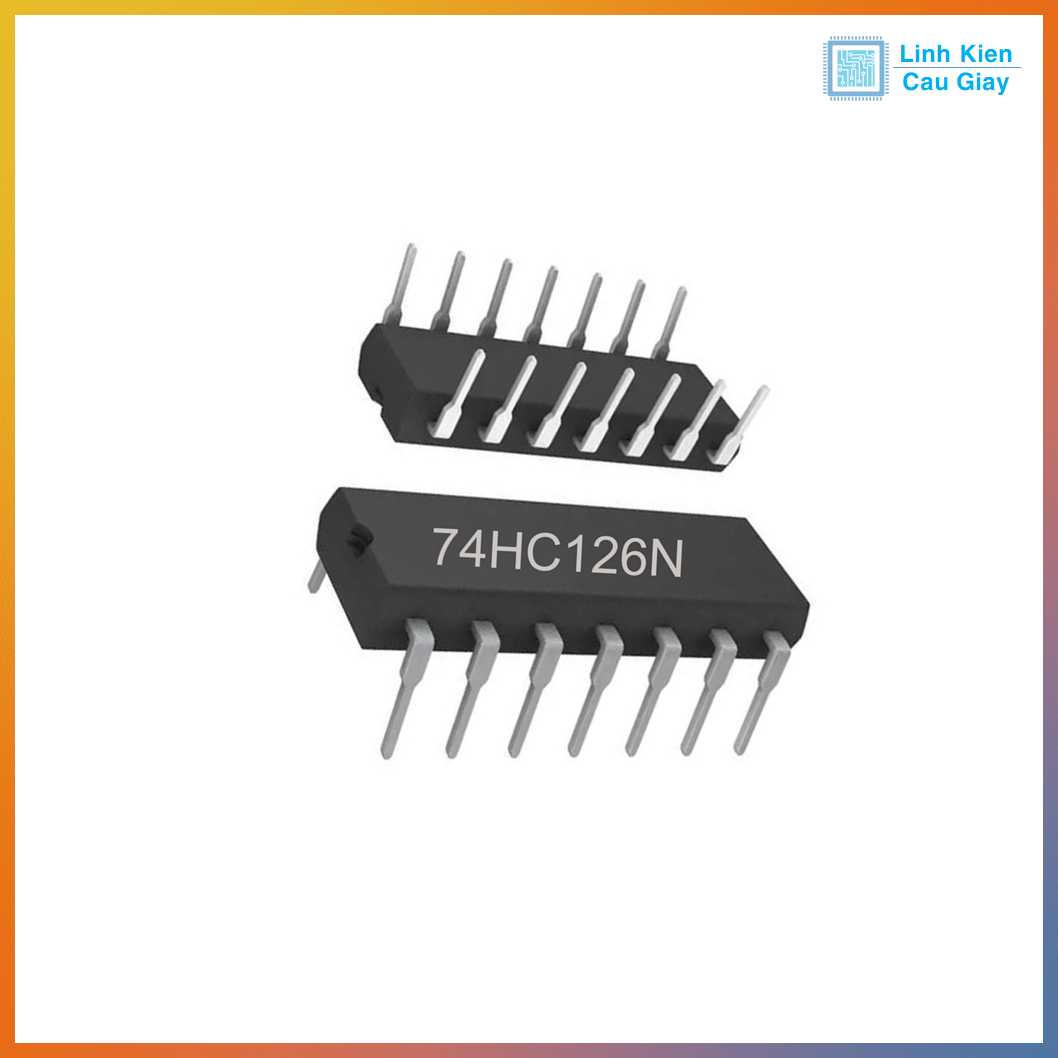

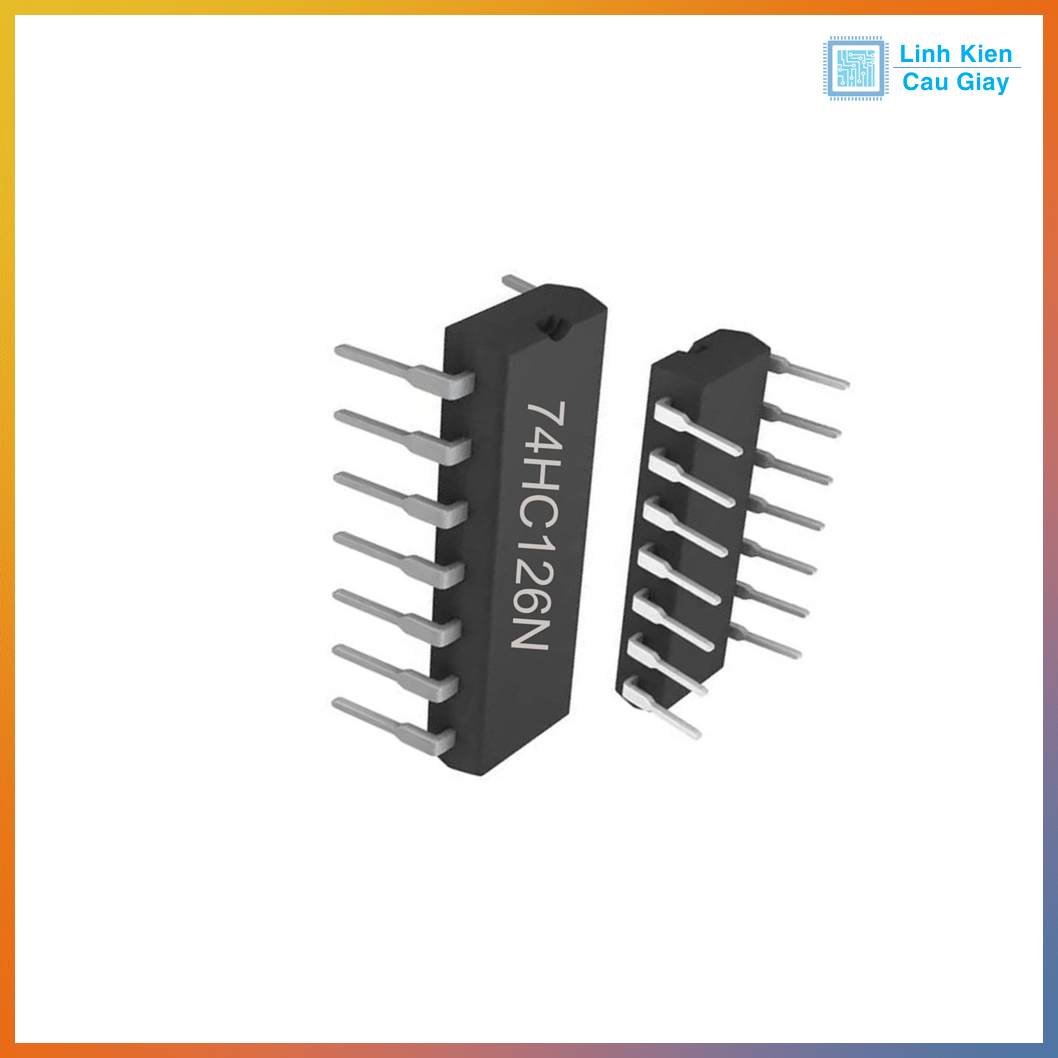

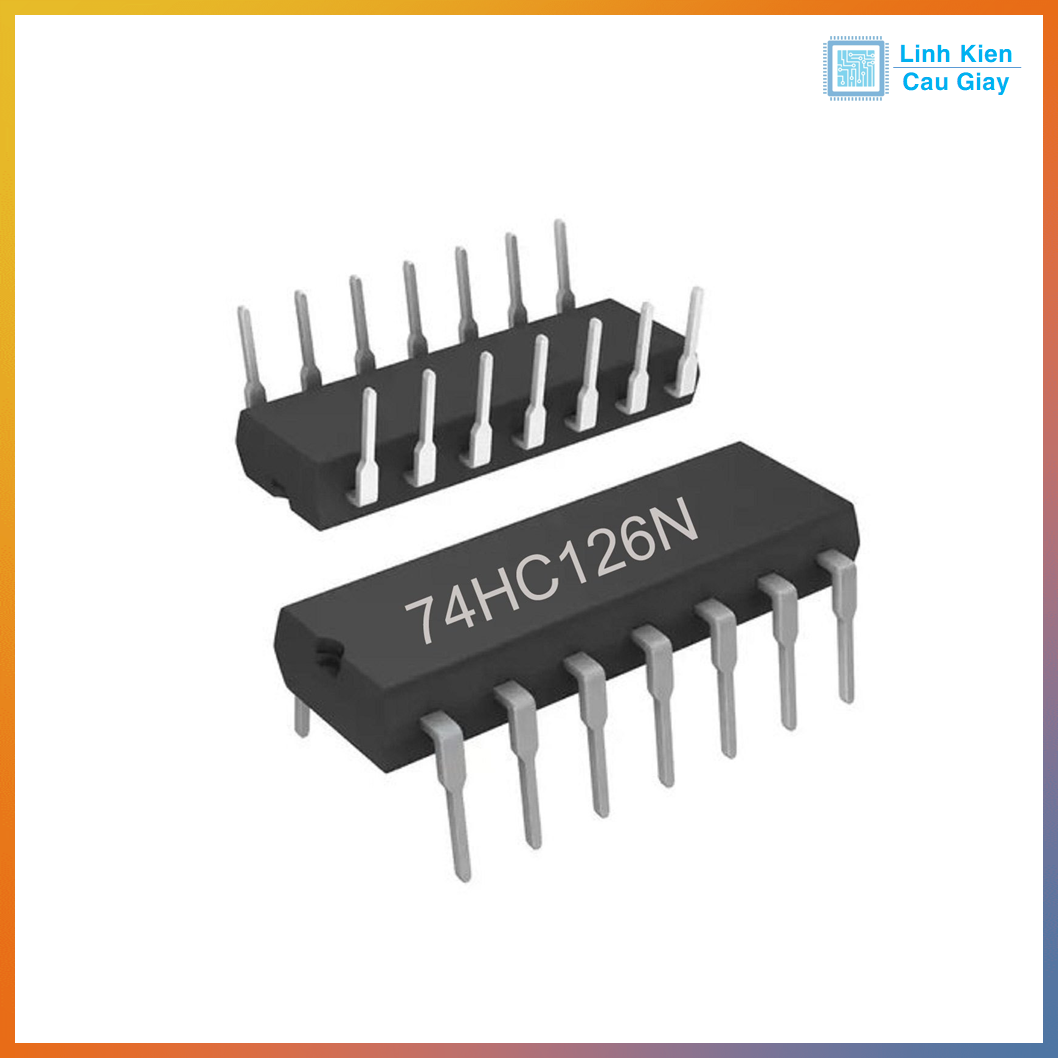

Linh kiện IC 74HC126N Bộ Đệm 3-State DIP-14
(Mã SP:PVN5534)
Thương hiệu: Chưa cập nhật
5.000₫
Linh kiện IC 74HC126N
Mô tả sản phẩm
IC 74HC126N là một IC logic số thuộc dòng CMOS tốc độ cao 74HC, tích hợp 4 buffer đầu ra độc lập dạng 3 trạng thái (tri-state). Mỗi buffer có ngõ vào điều khiển cho phép (Enable – active HIGH), cho phép kiểm soát đầu ra ở 3 trạng thái: HIGH, LOW hoặc High-Impedance (Z).
Chức năng 3 trạng thái cho phép các buffer dùng chung đường truyền (bus), giúp truyền dữ liệu ổn định giữa nhiều mạch mà không gây xung đột tín hiệu.
IC 74HC126N chứa bốn bộ đệm dòng độc lập với đầu ra 3-state, cho phép tín hiệu ở trạng thái HIGH, LOW, hoặc ngắt kết nối (high-impedance). Mỗi bộ đệm có chân điều khiển đầu ra (Output Enable, active HIGH) để kiểm soát trạng thái. Với thời gian truyền tín hiệu khoảng 10ns (tại 5V) và dòng ra lên đến ±7.8mA, linh kiện này phù hợp cho các ứng dụng yêu cầu tốc độ cao và tải mạnh. Công nghệ CMOS giúp giảm tiêu thụ điện năng, với dòng điện tĩnh chỉ 2µA. Đóng gói DIP-14 dễ lắp đặt, IC 74HC126N là lựa chọn hoàn hảo cho kỹ sư, nhà phát triển điện tử, và dự án DIY.
Ứng dụng
- Giao tiếp bus: Kiểm soát tín hiệu trên các đường bus số trong vi điều khiển hoặc hệ thống nhúng.
- Mạch điều khiển: Cách ly hoặc truyền tín hiệu điều khiển trong mạch tự động hóa hoặc robot.
- Hiển thị số: Điều khiển tín hiệu đầu vào cho màn hình LED hoặc 7 đoạn.
- Mạch giao tiếp: Kết nối các thiết bị có mức điện áp khác nhau trong hệ thống số.
- Dự án giáo dục: Phù hợp để học về bộ đệm, trạng thái 3-state, và thiết kế mạch CMOS.
Sơ đồ chân
- Chân 1 (OE1): Chân cho phép đầu ra bộ đệm 1 (active HIGH).
- Chân 2 (A1): Ngõ vào dữ liệu bộ đệm 1.
- Chân 3 (Y1): Ngõ ra dữ liệu bộ đệm 1.
- Chân 4 (OE2): Chân cho phép đầu ra bộ đệm 2 (active HIGH).
- Chân 5 (A2): Ngõ vào dữ liệu bộ đệm 2.
- Chân 6 (Y2): Ngõ ra dữ liệu bộ đệm 2.
- Chân 7 (GND): Nối đất.
- Chân 8 (Y3): Ngõ ra dữ liệu bộ đệm 3.
- Chân 9 (A3): Ngõ vào dữ liệu bộ đệm 3.
- Chân 10 (OE3): Chân cho phép đầu ra bộ đệm 3 (active HIGH).
- Chân 11 (Y4): Ngõ ra dữ liệu bộ đệm 4.
- Chân 12 (A4): Ngõ vào dữ liệu bộ đệm 4.
- Chân 13 (OE4): Chân cho phép đầu ra bộ đệm 4 (active HIGH).
- Chân 14 (VCC): Nguồn (2V-6V)
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Loại IC | Quad 3-State Non-Inverting Buffer |
Số cổng | 4 buffer độc lập |
Kiểu logic | Non-inverting (không đảo ngược) |
Điều khiển Output Enable | Riêng từng buffer, mức HIGH kích hoạt |
Trạng thái đầu ra | HIGH, LOW, hoặc High-Z |
Điện áp hoạt động (VCC) | 2V – 6V (tối ưu ở 5V) |
Dòng tiêu thụ thấp | CMOS – tiết kiệm điện năng |
Tốc độ chuyển mạch | ~25 MHz tại 5V |
Tương thích TTL | ✔️ |
Đóng gói | DIP-14 (cắm xuyên lỗ) |
Nhiệt độ hoạt động | -40°C đến +85°C |
Hình ảnh - Hướng dẫn sử dụng
- Kết nối nguồn VCC (2V-6V) và GND đúng cách.
- Cung cấp tín hiệu logic (0V hoặc VCC) vào các ngõ A1-A4.
- Đặt chân OE (Output Enable) ở mức HIGH để kích hoạt đầu ra Y1-Y4, hoặc LOW để chuyển sang trạng thái high-impedance.
- Tránh vượt quá dòng ra ±7.8mA để bảo vệ linh kiện.
- Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
