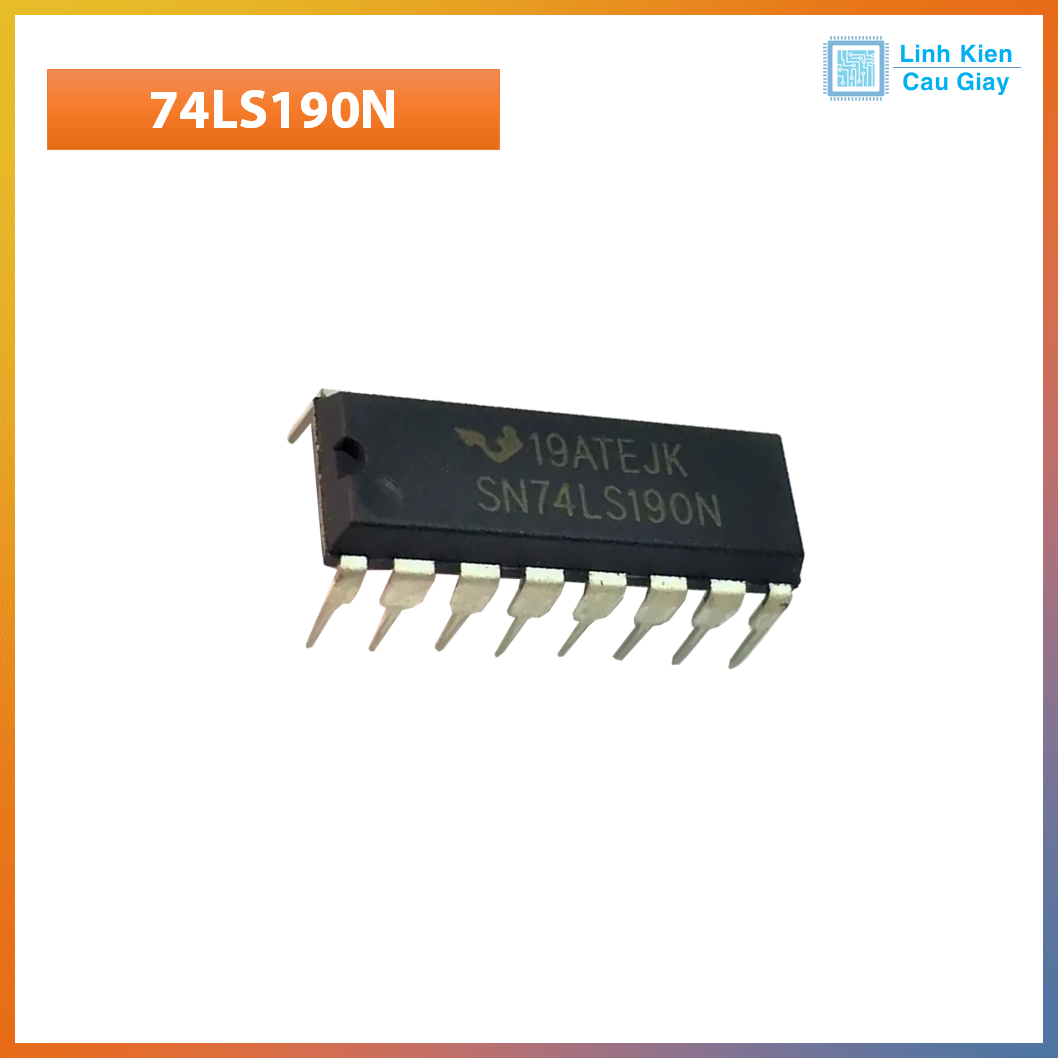

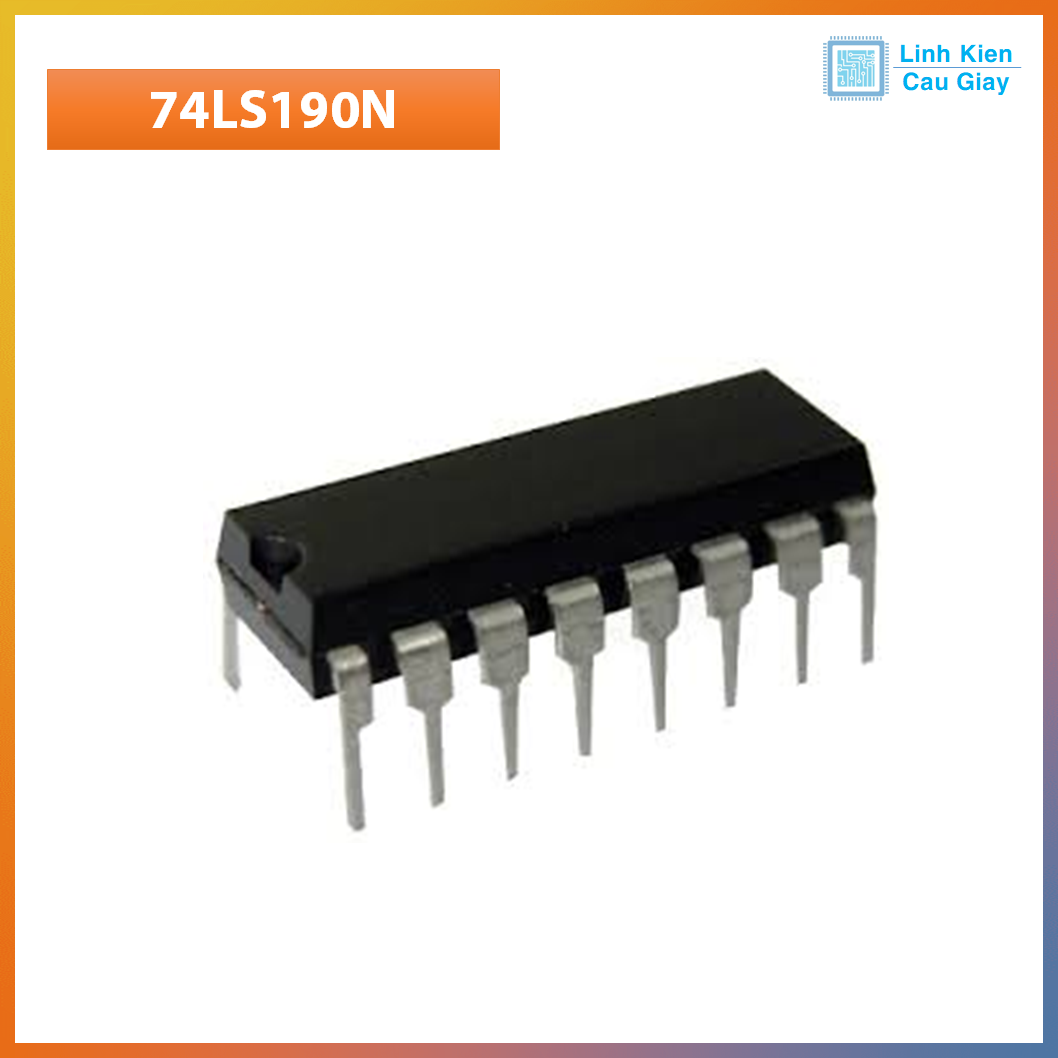

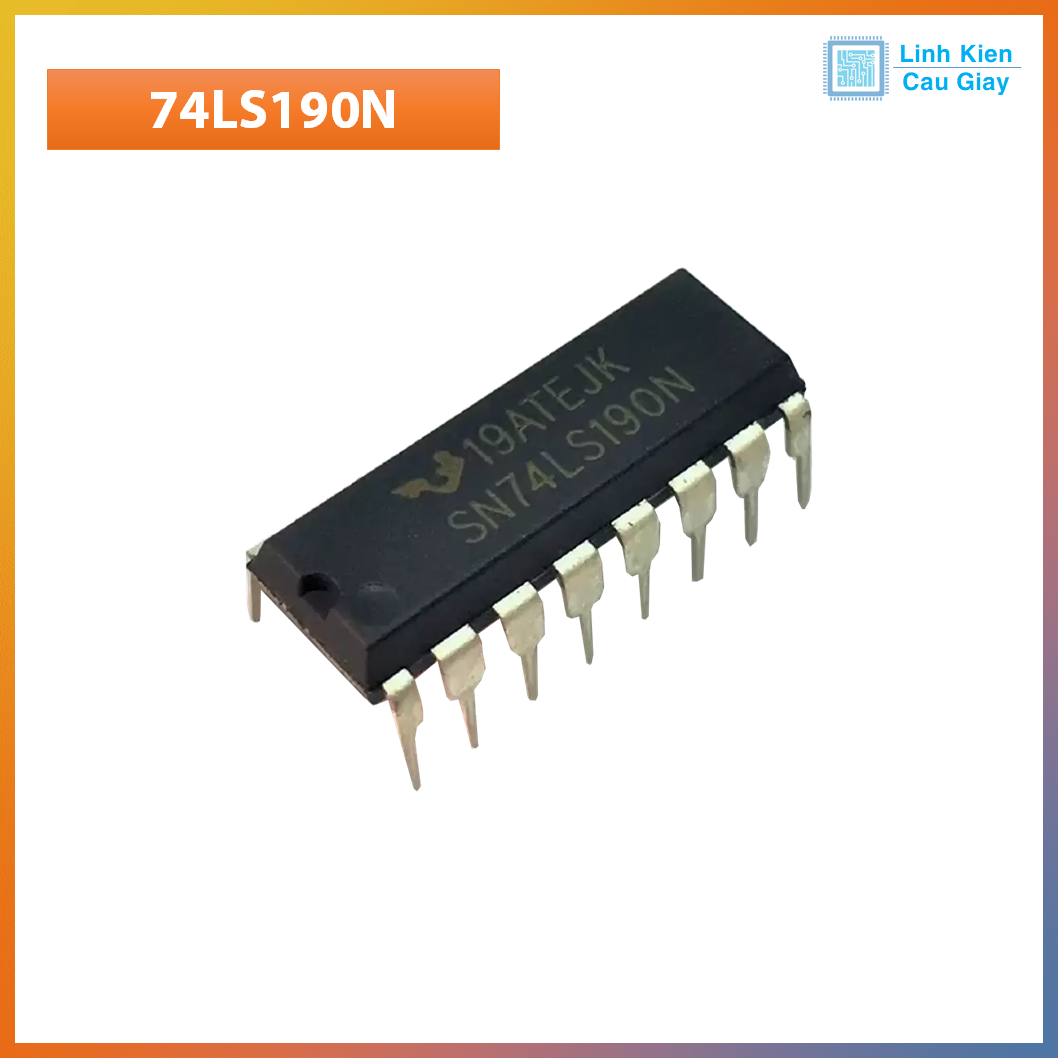

Linh kiện IC 74LS190N Bộ Đếm Thập Phân Tăng, Giảm

(Mã SP:PVN5541)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

4.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận



Linh kiện IC 74LS190N Bộ Đếm Thập Phân Tăng, Giảm

Mô tả sản phẩm

74LS190N là một bộ đếm thập phân đồng bộ (BCD – Binary Coded Decimal) có khả năng đếm tiến hoặc lùi (up/down) tùy theo mức logic tại chân điều khiển. IC thuộc dòng TTL công suất thấp (LS – Low Power Schottky), được thiết kế để đếm từ 0 đến 9, và có thể thay đổi hướng đếm một cách linh hoạt.

Với ngõ vào Clock, Clear, Load, điều khiển Up/Down, và đầu ra Carry/Borrow, 74LS190N là lựa chọn lý tưởng cho đồng hồ số, bộ đếm ngược, bộ đếm sự kiện 2 chiều và các mạch cần xử lý số thập phân.

IC 74LS190N là bộ đếm thập phân BCD (8421) đồng bộ, hỗ trợ chế độ đếm lên/xuống thông qua chân điều khiển (U/D). Linh kiện có khả năng tải song song (Parallel Load) để cài đặt giá trị ban đầu và đầu ra báo tràn (Ripple Clock) để kết nối nhiều bộ đếm. Với tần số xung đồng hồ tối đa 25 MHz và thời gian truyền tín hiệu nhanh, IC 74LS190N phù hợp cho các ứng dụng yêu cầu độ chính xác cao. Đóng gói DIP-16 dễ lắp đặt, đây là lựa chọn hoàn hảo cho các kỹ sư, nhà phát triển điện tử, và dự án DIY.

Ứng dụng

  • Đồng hồ số / bộ đếm thập phân

  • Bộ đếm sự kiện có thể tăng hoặc giảm

  • Mạch hiển thị LED 7 đoạn

  • Mạch chia tần số theo hệ thập phân

  • Bộ điều khiển đếm ngược – đếm tiến

  • Các mạch thực hành logic trong đào tạo điện tử số

  • Hiển thị số LED/7 đoạn: Điều khiển màn hình hiển thị số thập phân trong đồng hồ số hoặc bộ đếm.
  • Phân tần: Chia tần số xung đồng hồ trong các mạch số, như bộ tạo tín hiệu.
  • Đếm sự kiện: Đếm số lần xảy ra sự kiện, như sản phẩm trên dây chuyền hoặc lượt nhấn nút.
  • Tự động hóa: Ứng dụng trong hệ thống đếm tự động, điều khiển máy móc.
  • Dự án giáo dục: Phù hợp để học về logic số, bộ đếm, và thiết kế mạch TTL.

Sơ đồ chân

  • Chân 1 (D): Ngõ vào dữ liệu song song D.
  • Chân 2 (Q3): Ngõ ra đếm Q3 (bit 3).
  • Chân 3 (Q2): Ngõ ra đếm Q2 (bit 2).
  • Chân 4 (CE): Cho phép đếm (Count Enable, active LOW).
  • Chân 5 (U/D): Điều khiển đếm lên (HIGH) hoặc xuống (LOW).
  • Chân 6 (Q1): Ngõ ra đếm Q1 (bit 1).
  • Chân 7 (Q0): Ngõ ra đếm Q0 (bit 0).
  • Chân 8 (GND): Nối đất.
  • Chân 9 (TC): Đầu ra Terminal Count (báo trạng thái đếm tối đa/thấp nhất).
  • Chân 10 (RC): Đầu ra Ripple Clock (xung báo tràn).
  • Chân 11 (PL): Tải song song (Parallel Load, active LOW).
  • Chân 12 (A): Ngõ vào dữ liệu song song A.
  • Chân 13 (B): Ngõ vào dữ liệu song song B.
  • Chân 14 (CLK): Ngõ vào xung đồng hồ (Clock, active LOW-to-HIGH).
  • Chân 15 (C): Ngõ vào dữ liệu song song C.
  • Chân 16 (VCC): Nguồn (5V).

Thông số kĩ thuật

Thông số Giá trị
Loại linh kiện Bộ đếm thập phân BCD 4-bit đồng bộ
Điện áp hoạt động (VCC) 4.75V - 5.25V
Dòng điện tĩnh 15mA (tối đa)
Tần số xung đồng hồ tối đa 25 MHz
Thời gian truyền tín hiệu 20ns (tại VCC = 5V)
Dòng ra (IOH/IOL) -0.4mA / 8mA
Nhiệt độ hoạt động 0°C đến +70°C
Đóng gói DIP-16
Tuân thủ tiêu chuẩn RoHS

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối nguồn VCC (5V) và GND đúng cách.
  2. Cung cấp xung đồng hồ (CLK) với biên độ LOW-to-HIGH để kích hoạt đếm.
  3. Cấu hình chân U/D để chọn chế độ đếm lên (HIGH) hoặc xuống (LOW).
  4. Sử dụng chân PL để tải dữ liệu song song nếu cần cài đặt giá trị ban đầu.
  5. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
