Linh kiện IC 74HC162N Bộ Đếm Thập Phân 4-Bit DIP-16

(Mã SP:PVN5543)

Thương hiệu: Chưa cập nhật | ic 74hc162 dip16, ic bo dem led 7 doan, ic chia tần số hệ 10, ic 0 đến 9, ic logic số 4 bit, ic bộ đếm thập phân, ic synchronous decade counter, ic bcd counter, 74hc162n,

Đánh giá

:

Giá

:

6.000₫

Mô tả :
Đang cập nhật ...
Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

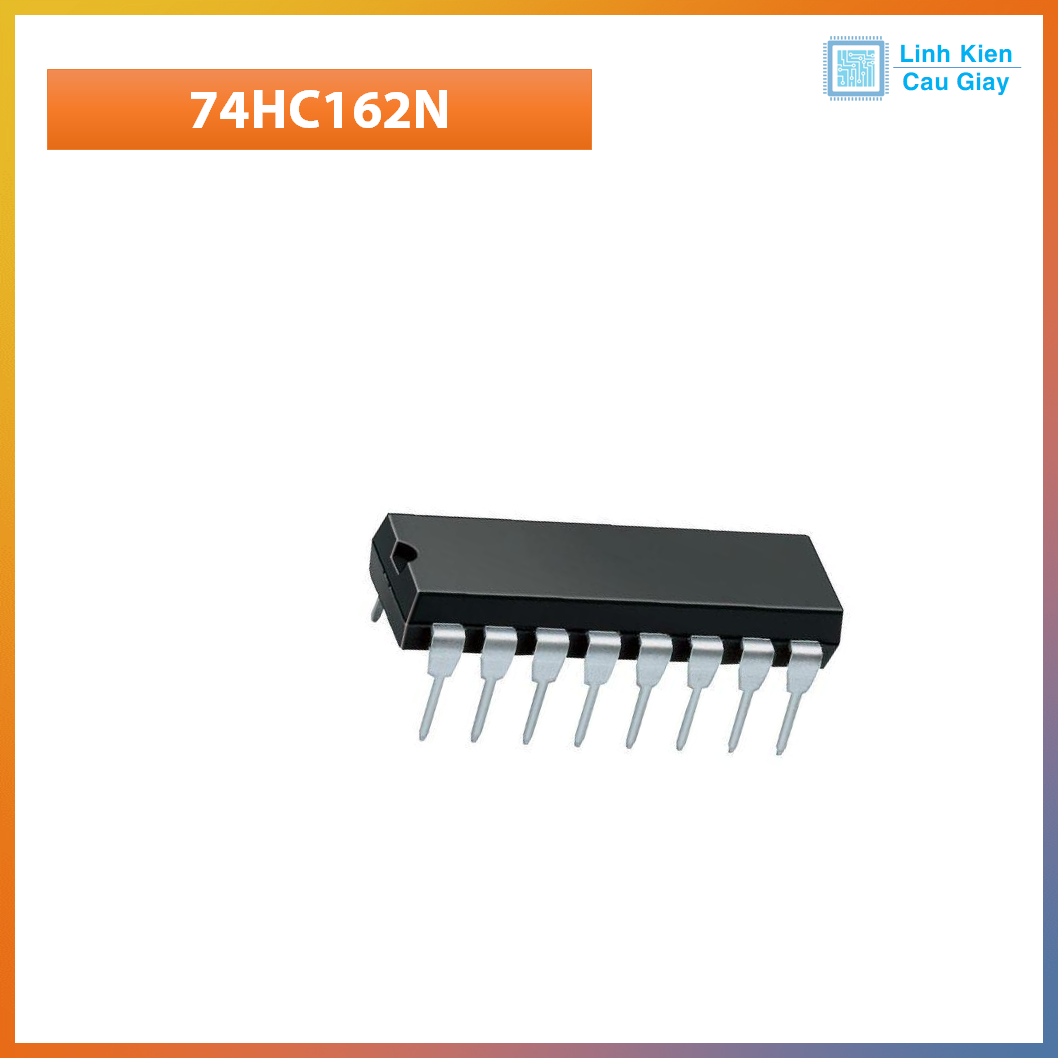

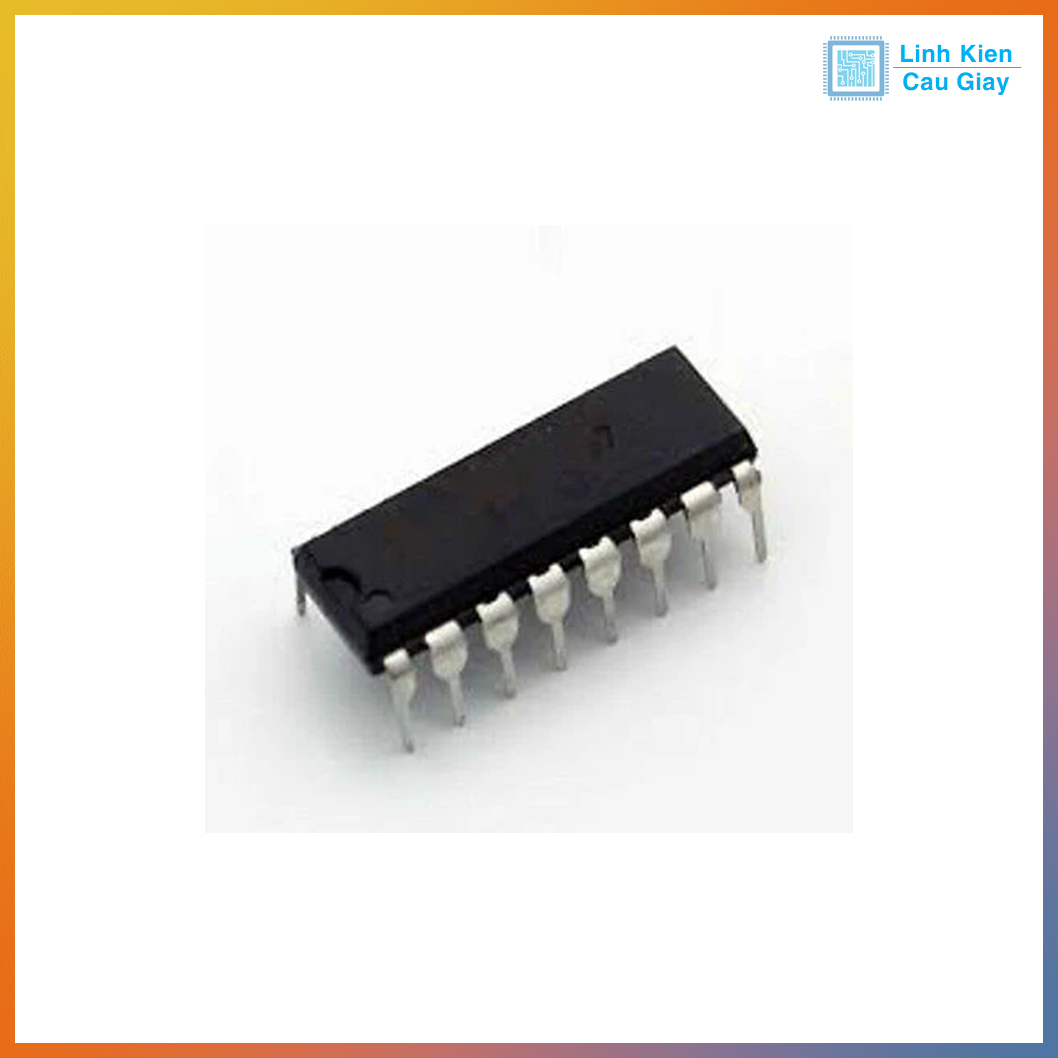

Linh kiện IC 74HC162N



Mô tả sản phẩm

IC 74HC162N là bộ đếm thập phân 4-bit đồng bộ, thuộc dòng logic CMOS tốc độ cao, được thiết kế cho các ứng dụng xử lý tín hiệu số. Với điện áp hoạt động 2V-6V, đóng gói DIP-16, và khả năng đếm từ 0-9, linh kiện này lý tưởng cho mạch hiển thị LED, đồng hồ số, và hệ thống điều khiển. Sản phẩm chính hãng, đạt chuẩn RoHS, đảm bảo độ bền và hiệu suất ổn định.

Ứng dụng

  • Hệ thống điều khiển số: Đếm và xử lý tín hiệu trong vi điều khiển.
  • Màn hình LED/7 đoạn: Điều khiển hiển thị số thập phân.
  • Đồng hồ số: Đếm thời gian hoặc sự kiện chính xác.
  • Tự động hóa: Ứng dụng trong hệ thống đếm tự động, như máy đếm sản phẩm.
  • Dự án giáo dục: Phù hợp để học về logic số và thiết kế mạch.

Sơ đồ chân

  • Chân 1 (CLR): Xóa bộ đếm (reset đồng bộ).
  • Chân 2 (CLK): Ngõ vào xung đồng hồ.
  • Chân 3-6 (D0-D3): Ngõ vào dữ liệu song song.
  • Chân 7 (ENP): Cho phép đếm xung.
  • Chân 8 (GND): Nối đất.
  • Chân 9 (LOAD): Tải dữ liệu song song.
  • Chân 10 (ENT): Cho phép đầu ra trạng thái.
  • Chân 11-14 (Q0-Q3): Ngõ ra đếm 4-bit.
  • Chân 15 (RCO): Đầu ra báo tràn.
  • Chân 16 (VCC): Nguồn (2V-6V).

Thông số kĩ thuật

Thông số Giá trị
Loại linh kiện Bộ đếm thập phân 4-bit đồng bộ
Điện áp hoạt động (VCC) 2V - 6V
Dòng điện tĩnh 8µA (tối đa)
Tần số xung đồng hồ tối đa 66 MHz (tại 4.5V)
Thời gian truyền tín hiệu 14ns (tại 5V, CL=15pF)
Dòng ra (IO) ±5.2mA
Nhiệt độ hoạt động -40°C đến +125°C
Đóng gói DIP-16
Tuân thủ tiêu chuẩn RoHS

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối nguồn VCC (2V-6V) và GND đúng cách.
  2. Cung cấp xung đồng hồ (CLK) để điều khiển đếm thập phân.
  3. Cấu hình chân LOAD và ENP để tải dữ liệu hoặc đếm tự động.
  4. Tránh vượt quá dòng ra ±5.2mA để bảo vệ linh kiện.
  5. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
