Linh kiện IC 74HC160N bộ đếm nhị phân đồng bộ
(Mã SP:PVN5546)
Thương hiệu: Chưa cập nhật
5.000₫

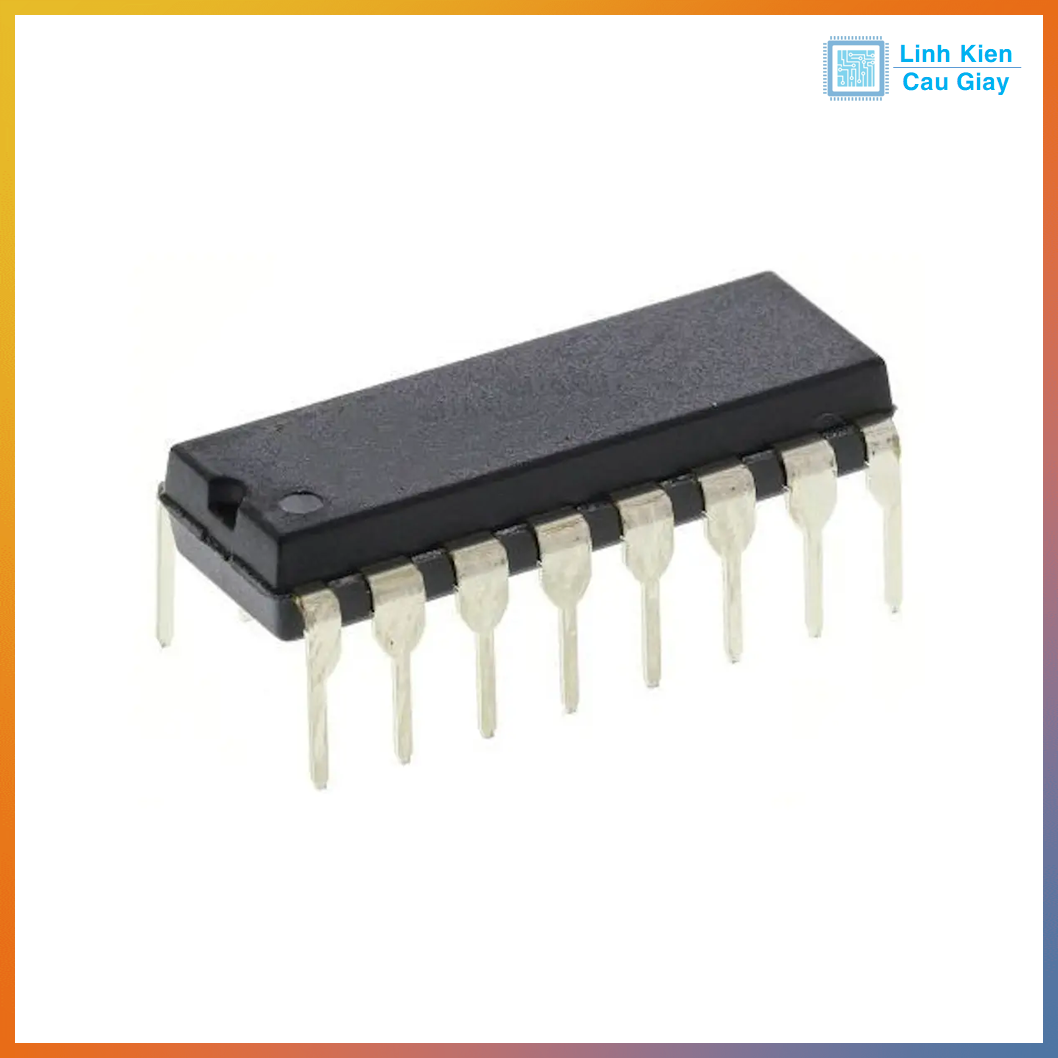

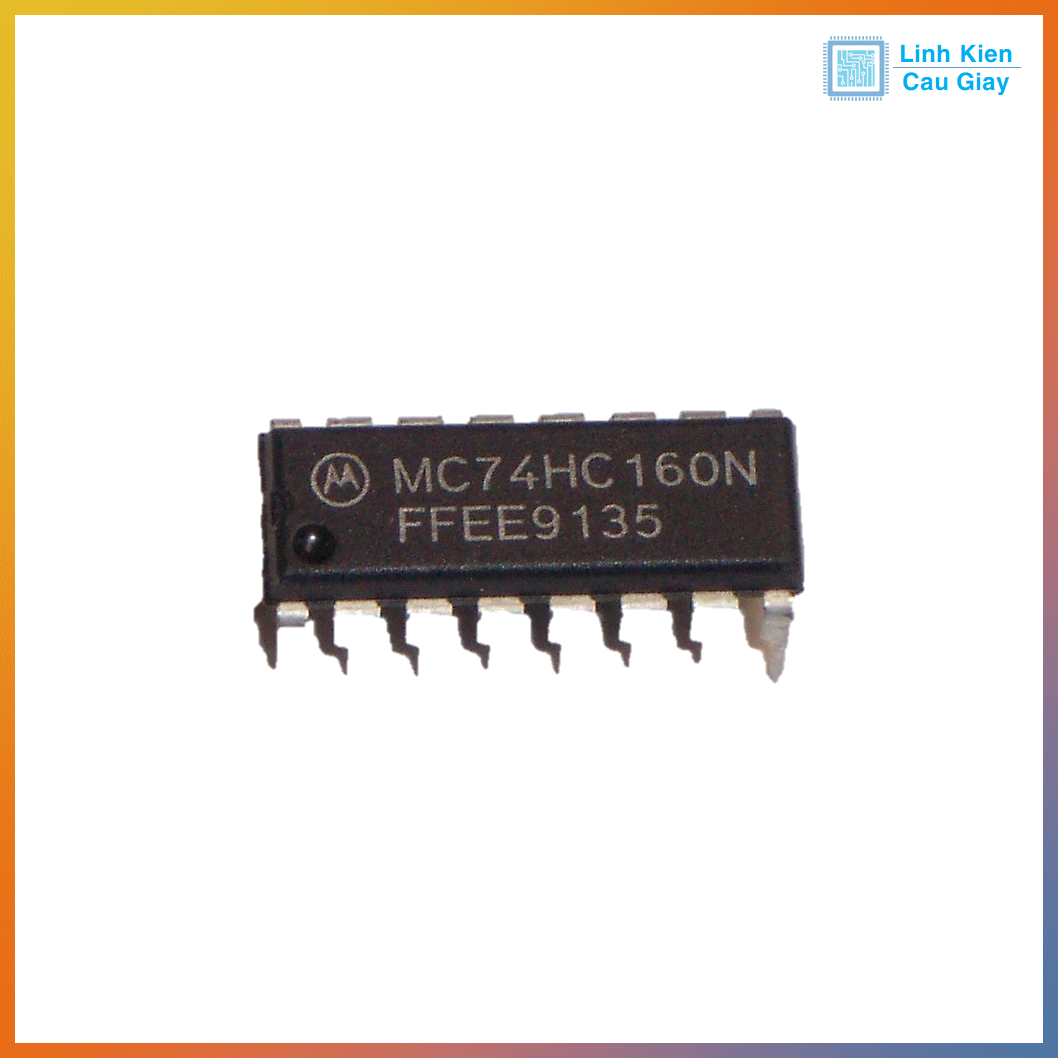

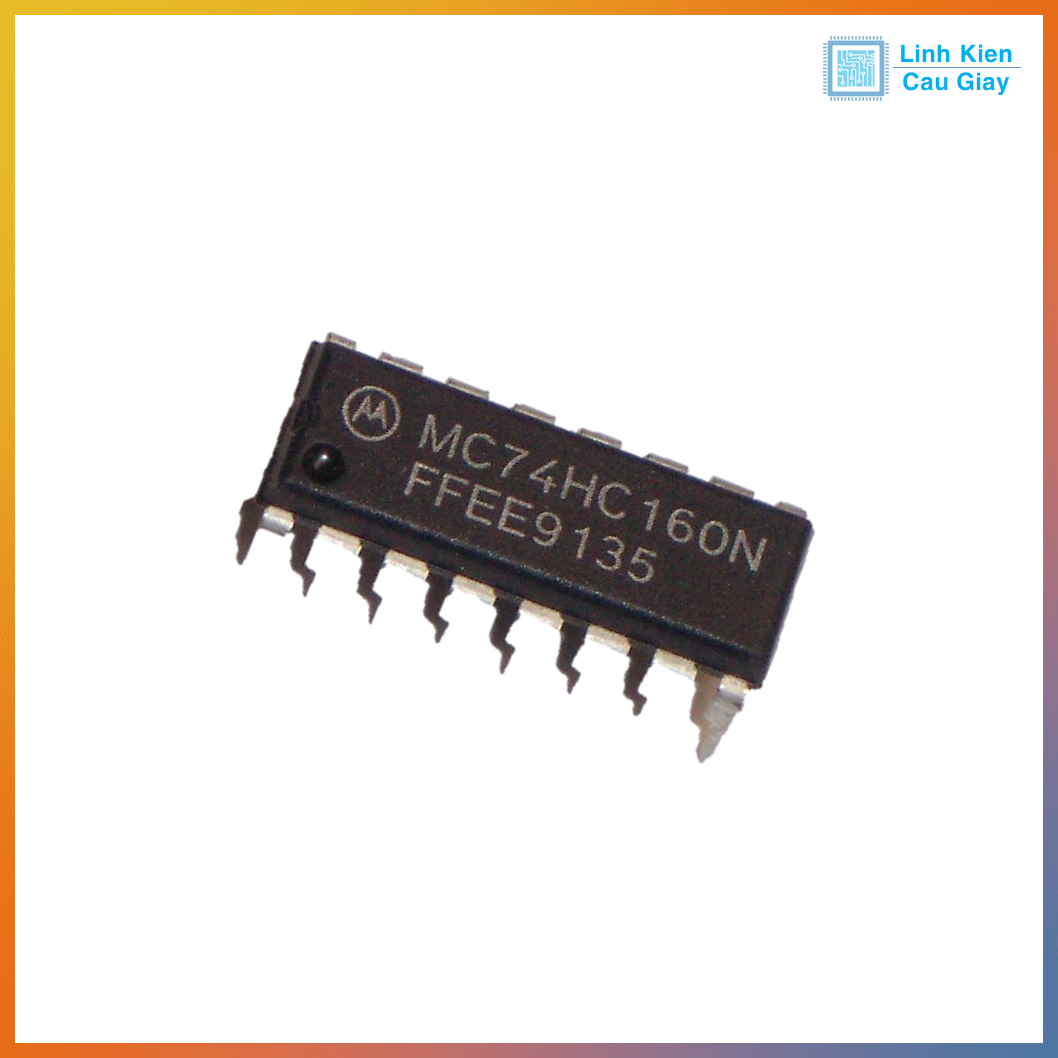

Linh kiện IC 74HC160N
Mô tả sản phẩm
74HC160N là một IC bộ đếm nhị phân đồng bộ 4-bit (Synchronous Binary Counter) thuộc dòng CMOS tốc độ cao 74HC, tích hợp các chức năng điều khiển như Reset không đồng bộ, Load đồng bộ, và Enable đếm. IC hoạt động theo cạnh lên của xung nhịp và có ngõ ra Ripple Carry Output (RCO) giúp nối ghép nhiều IC để mở rộng thành bộ đếm dài hơn (8-bit, 12-bit...).
IC này được sử dụng phổ biến trong mạch tạo xung, chia tần số, mạch đo thời gian và mạch đếm sự kiện.
Ứng dụng
-
Bộ đếm nhị phân 0 → 15 (4-bit)
-
Mạch chia tần số, tạo xung nhịp
-
Bộ định thời kỹ thuật số
-
Hệ thống đếm sản phẩm, sự kiện, thời gian
-
Ghép nhiều IC 74HC160N để tạo bộ đếm nhiều bit
-
Giảng dạy kỹ thuật số – mạch học thuật cơ bản
Sơ đồ chân
| Chân | Ký hiệu | Mô tả |
|---|---|---|
| 1 | MR | Master Reset (CLR – không đồng bộ, active low) |
| 2 | CP | Clock đầu vào (cạnh lên) |
| 3 | P0 | Ngõ vào dữ liệu song song (bit 0) |
| 4 | P1 | Ngõ vào dữ liệu song song (bit 1) |
| 5 | P2 | Ngõ vào dữ liệu song song (bit 2) |
| 6 | P3 | Ngõ vào dữ liệu song song (bit 3) |
| 7 | PE | Parallel Enable (LOAD – active low) |
| 8 | GND | Mass |
| 9 | CET | Count Enable Trickle |
| 10 | CEP | Count Enable Parallel |
| 11 | Q3 | Ngõ ra bit 3 |
| 12 | Q2 | Ngõ ra bit 2 |
| 13 | Q1 | Ngõ ra bit 1 |
| 14 | Q0 | Ngõ ra bit 0 |
| 15 | TC | Terminal Count (RCO – ripple carry) |
| 16 | VCC | Nguồn dương |
Thông số kĩ thuật
| Thông số | Giá trị / Mô tả |
|---|---|
| Loại IC | 4-bit Synchronous Binary Counter |
| Dòng logic | CMOS tốc độ cao (74HC series) |
| Điện áp hoạt động (VCC) | 2V – 6V (chuẩn 5V) |
| Ngõ vào đồng bộ | Clock (CP), Load (LD), Enable (ENP, ENT) |
| Ngõ vào không đồng bộ | Clear (CLR – active low) |
| Ngõ ra | Q0 → Q3 (4-bit) + Ripple Carry (RCO) |
| Tốc độ chuyển mạch | Tối đa 25MHz tại Vcc = 5V |
| Tương thích TTL | ✔️ |
| Đóng gói | DIP-16 (cắm xuyên lỗ) |
