Linh kiện IC 74HC157N Chọn Dữ Liệu 2-to-1 DIP-16

(Mã SP:PVN5531)

Đánh giá

:

Giá

:

5.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

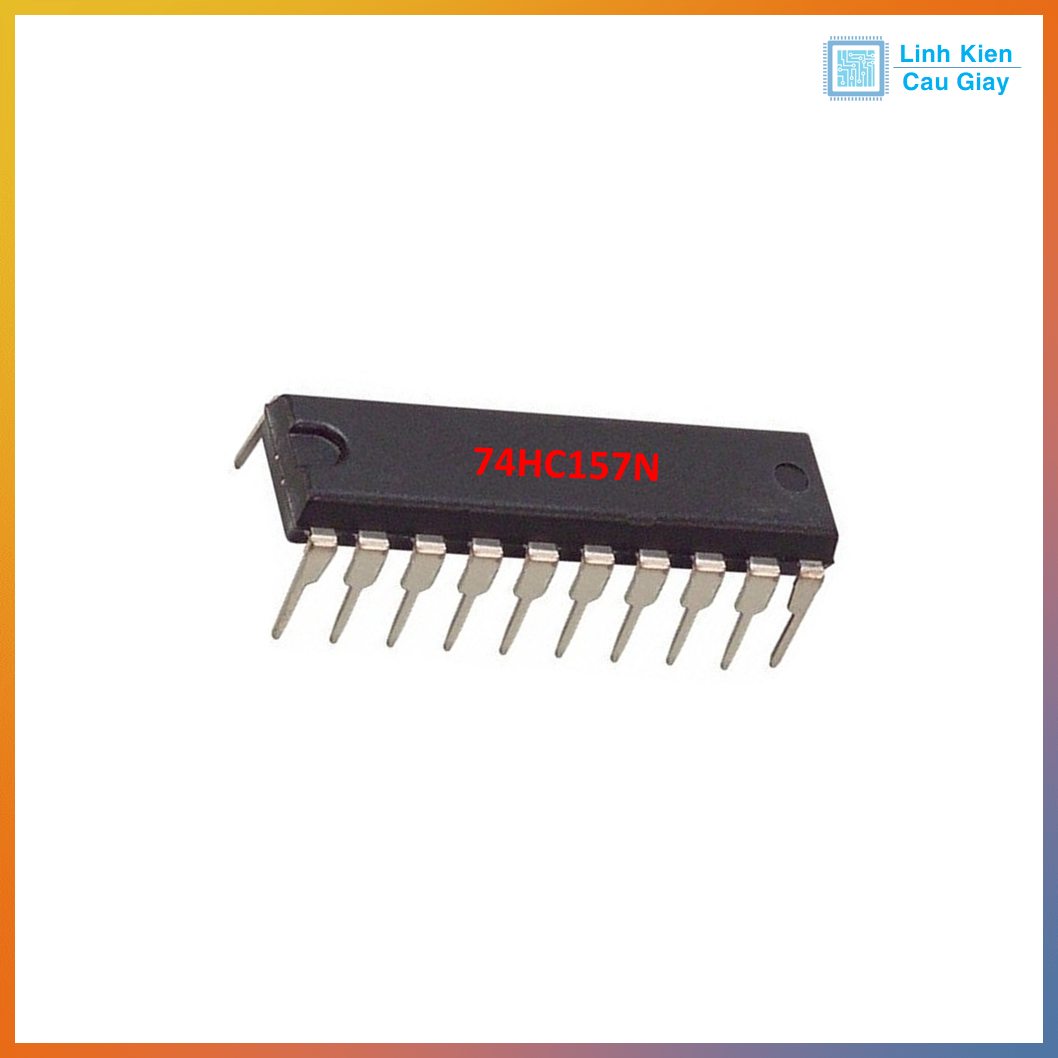

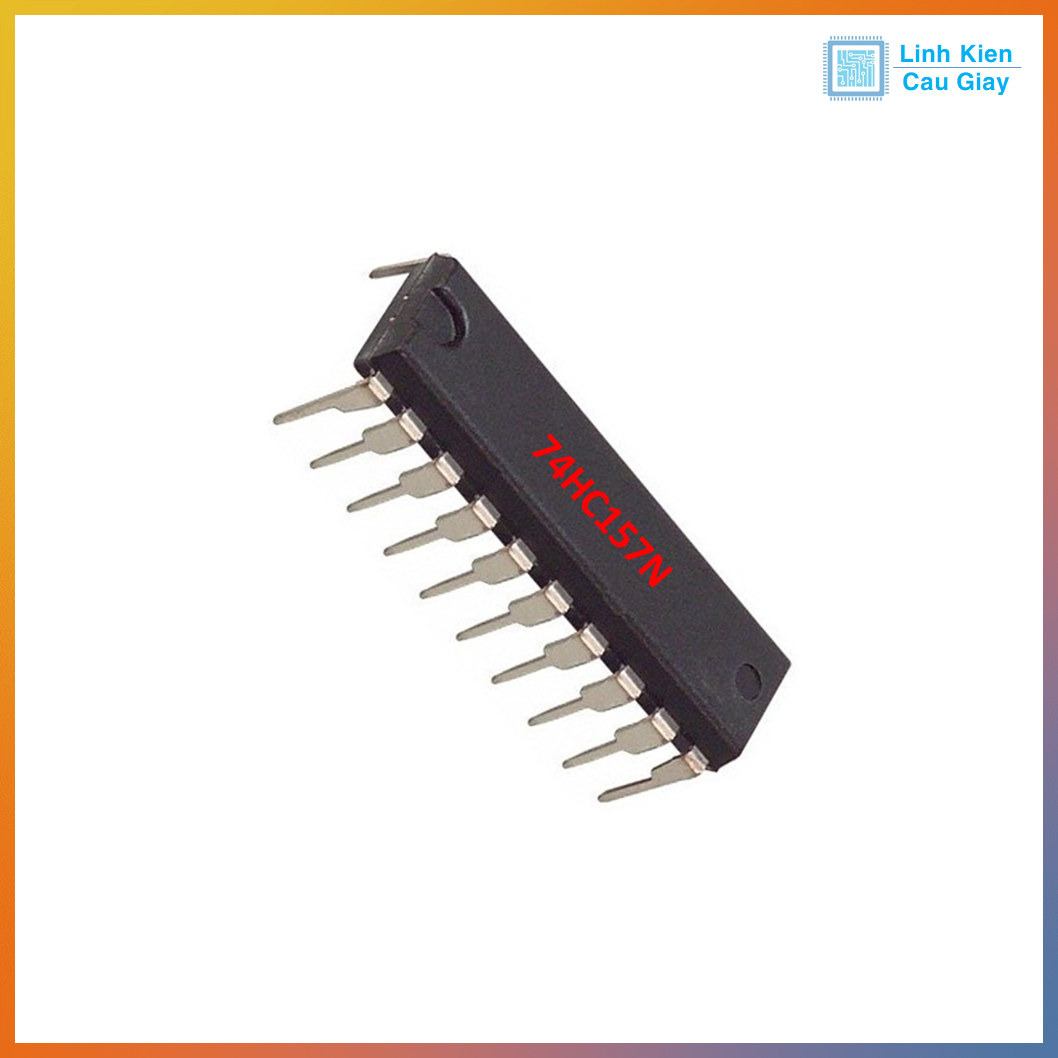

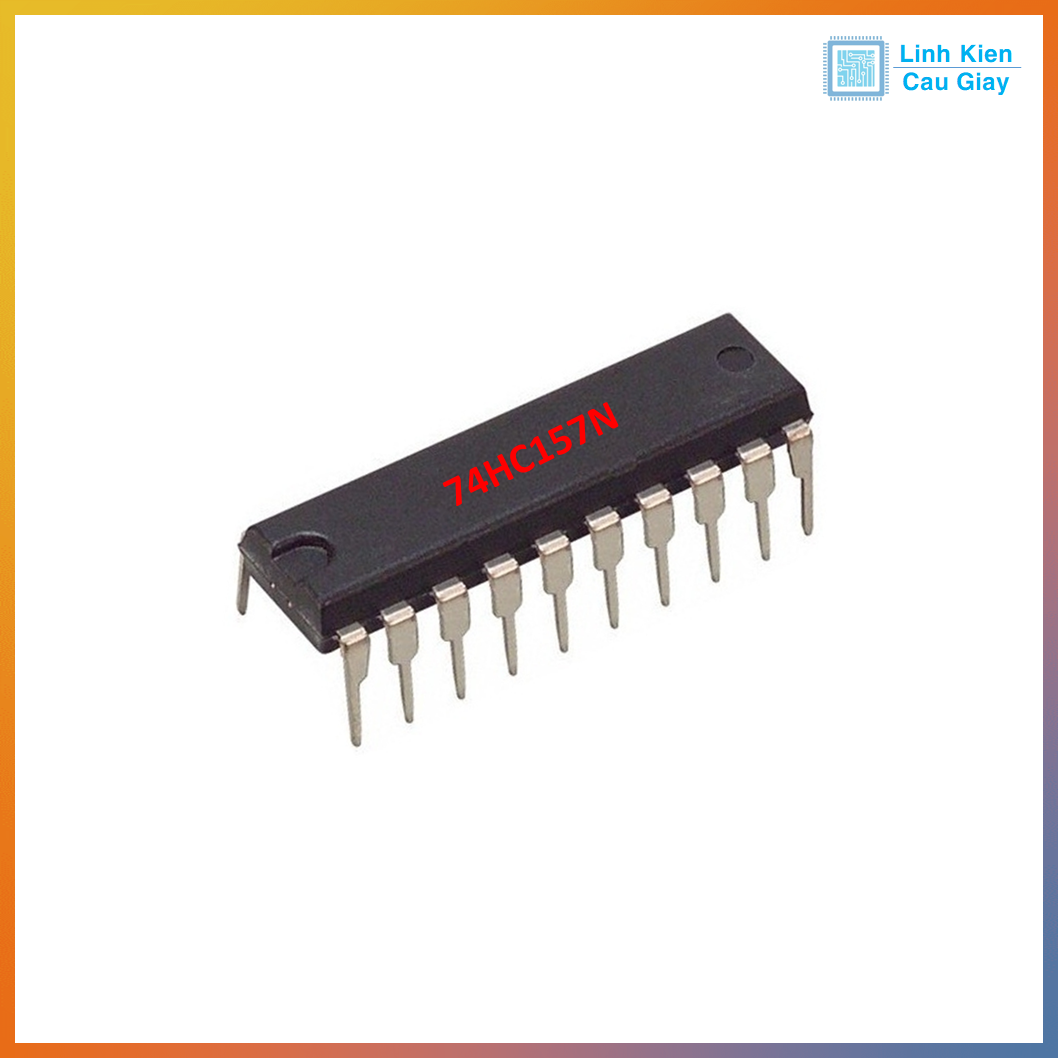

Linh kiện IC 74HC157N

Mô tả sản phẩm

74HC157N là một IC bộ chọn dữ liệu (multiplexer) 4-bit 2-ngõ vào, thuộc dòng CMOS tốc độ cao (High-Speed CMOS – 74HC). IC cho phép chọn giữa hai nhóm dữ liệu đầu vào (A0–A3 và B0–B3), truyền tới đầu ra thông qua tín hiệu chọn dữ liệu (Select)cho phép hoạt động (Enable).

IC này được sử dụng phổ biến trong các hệ thống xử lý dữ liệu song song, chuyển mạch logic, mạch điều khiển chọn nguồn dữ liệugiao tiếp vi điều khiển.

IC 74HC157N chứa bốn bộ chọn dữ liệu 2-to-1 độc lập, mỗi bộ chọn một trong hai ngõ vào dữ liệu (A hoặc B) dựa trên tín hiệu điều khiển (Select). Đầu ra được kích hoạt bởi chân Enable (active LOW). Với thời gian truyền tín hiệu khoảng 11ns (tại 5V) và dòng ra lên đến ±5.2mA, linh kiện này phù hợp cho các ứng dụng yêu cầu tốc độ cao. Công nghệ CMOS giúp giảm tiêu thụ điện năng, với dòng điện tĩnh chỉ 8µA. Đóng gói DIP-16 dễ lắp đặt, IC 74HC157N là lựa chọn hoàn hảo cho kỹ sư, nhà phát triển điện tử, và dự án DIY.

Ứng dụng

  • Chọn giữa 2 nhóm dữ liệu 4-bit

  • Chuyển mạch tín hiệu logic

  • Tuyến truyền dữ liệu từ nhiều nguồn

  • Thiết kế mạch xử lý số học, máy tính mini

  • Hệ thống chọn đầu vào, chuyển luồng tín hiệu

  • Dùng trong học tập, thực hành logic tổ hợp

Sơ đồ chân

  • Chân 1 (S): Chân chọn dữ liệu (Select: LOW chọn A, HIGH chọn B).
  • Chân 2, 5, 11, 14 (A1-A4): Ngõ vào dữ liệu A cho bốn bộ chọn.
  • Chân 3, 6, 10, 13 (B1-B4): Ngõ vào dữ liệu B cho bốn bộ chọn.
  • Chân 4, 7, 9, 12 (Y1-Y4): Ngõ ra dữ liệu của bốn bộ chọn.
  • Chân 8 (GND): Nối đất.
  • Chân 15 (E): Chân cho phép (Enable, active LOW).
  • Chân 16 (VCC): Nguồn (2V-6V).

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại IC Quad 2-to-1 Multiplexer
Số kênh multiplexer 4 kênh độc lập (4-bit)
Dữ liệu đầu vào A0–A3 và B0–B3
Đầu vào điều khiển Select (chọn nguồn), Enable (cho phép)
Đầu ra Y0–Y3
Logic Non-inverting (không đảo dữ liệu)
Điện áp hoạt động (VCC) 2V – 6V (tối ưu 5V)
Tốc độ chuyển mạch ~25 MHz tại VCC = 5V
Dòng tiêu thụ thấp CMOS hiệu suất cao
Tương thích TTL ✔️
Đóng gói DIP-16 (cắm xuyên lỗ)
Nhiệt độ hoạt động -40°C đến +85°C

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối nguồn VCC (2V-6V) và GND đúng cách.
  2. Cung cấp tín hiệu logic (0V hoặc VCC) vào các ngõ A1-A4 và B1-B4.
  3. Đặt chân S ở mức LOW để chọn dữ liệu A hoặc HIGH để chọn dữ liệu B.
  4. Đặt chân E ở mức LOW để kích hoạt đầu ra Y1-Y4.
  5. Tránh vượt quá dòng ra ±5.2mA để bảo vệ linh kiện.
  6. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
