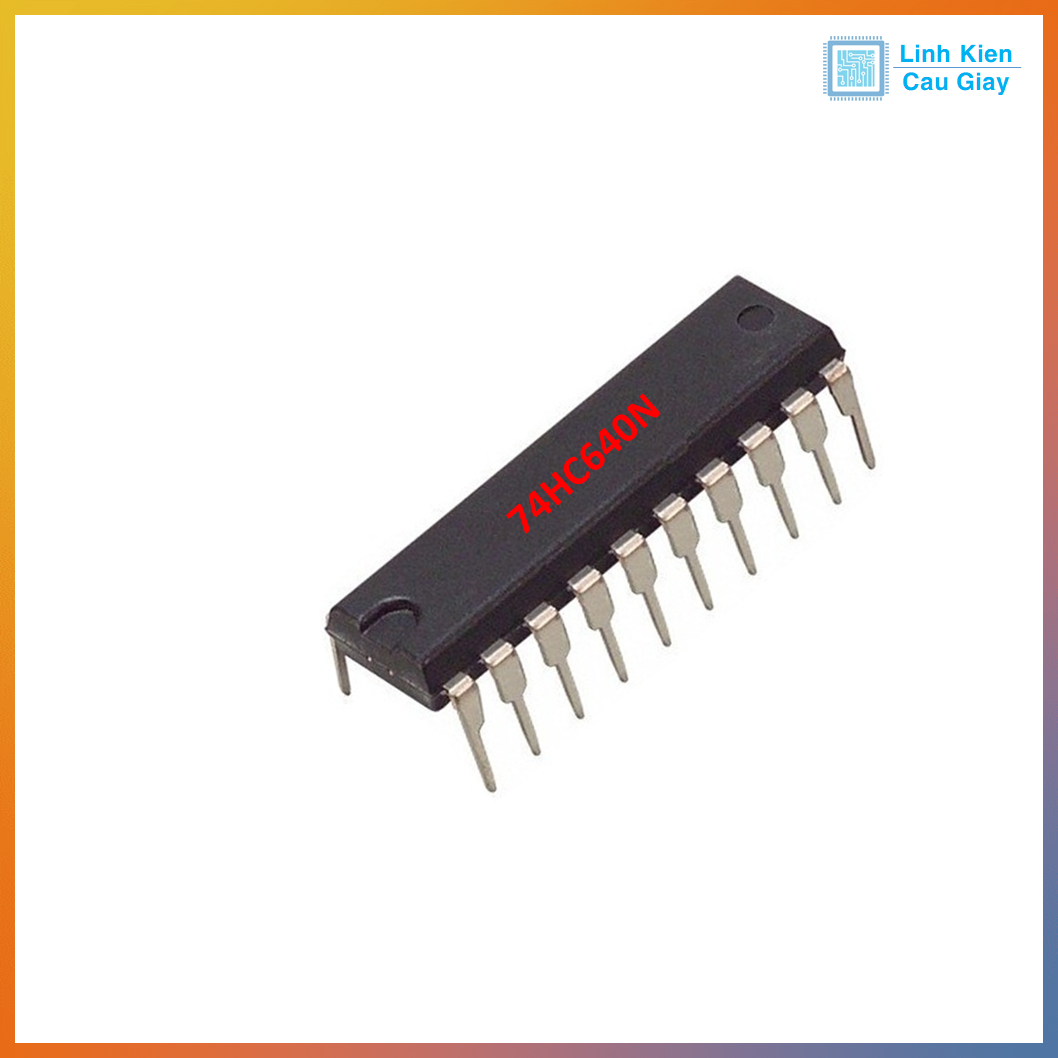

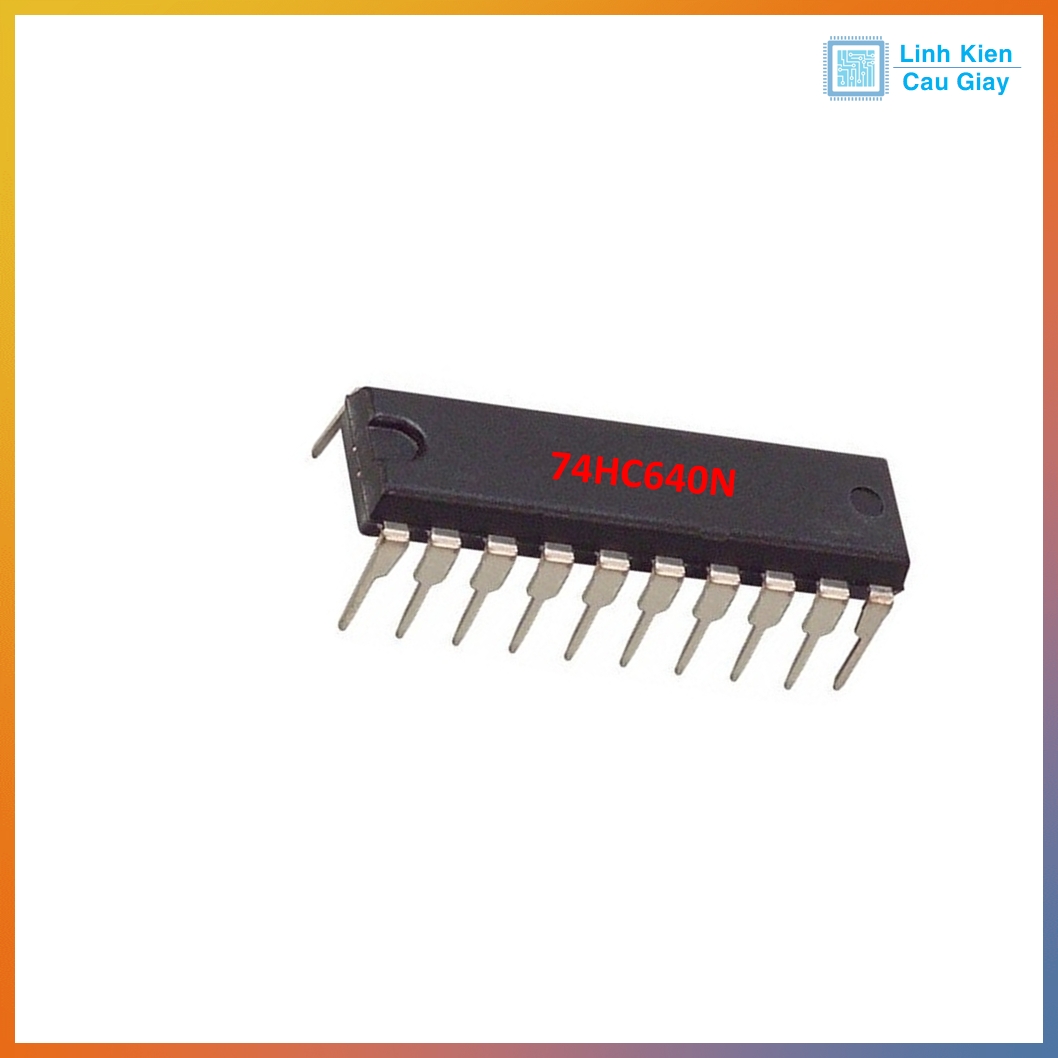

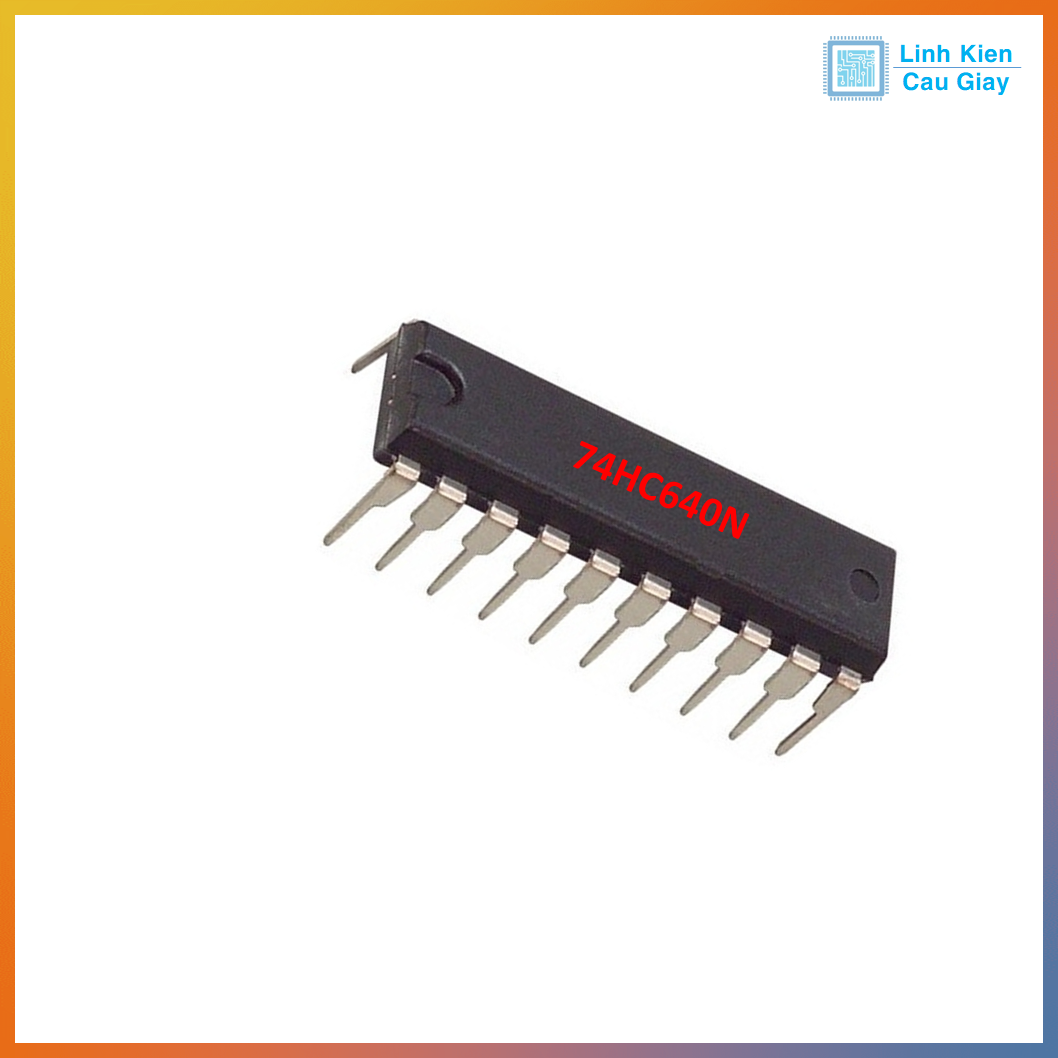

Linh kiện IC 74HC640N
Mô tả sản phẩm
74HC640N là IC truyền dẫn dữ liệu 2 chiều (bidirectional bus transceiver) với đầu ra đảo ngược (inverting), gồm 8 cổng truyền tín hiệu (octal) và 3 trạng thái đầu ra (High, Low, High-Z).
Thuộc dòng CMOS tốc độ cao (74HC), IC này được thiết kế để truyền dữ liệu giữa 2 bus dữ liệu song song, thường dùng trong vi điều khiển, bộ nhớ, thiết bị ngoại vi.
Đặc biệt, tín hiệu điều khiển bao gồm:
-
DIR: xác định hướng truyền (A → B hoặc B → A)
-
OE (Output Enable – active LOW): cho phép đầu ra hoạt động hoặc ở trạng thái ngắt (High-Z)
DATASHEET:
-
Truyền dữ liệu giữa 2 bus 8-bit
-
Thiết kế hệ thống vi điều khiển / vi xử lý
-
Giao tiếp giữa RAM – CPU, module ngoại vi – bộ nhớ
-
Mạch buffer dữ liệu, cách ly tín hiệu
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Loại IC | Octal Bus Transceiver |
Số bit dữ liệu | 8-bit (octal) |
Chế độ truyền dữ liệu | Hai chiều (bidirectional) |
Tín hiệu điều khiển | DIR (Direction), OE (Enable) |
Ngõ ra ba trạng thái | Có (3-state output) |
Điện áp hoạt động (Vcc) | 2V – 6V (thường 5V) |
Dòng tiêu thụ thấp | Công nghệ CMOS tốc độ cao |
Tương thích logic TTL | Có |
Đóng gói | DIP-20 chân |
Chân | Tên | Mô tả |
---|---|---|
1 | DIR | Điều khiển hướng truyền |
2–9 | A0–A7 | Bus A (1 phía dữ liệu) |
10 | GND | Mass |
11–18 | B0–B7 | Bus B (phía dữ liệu còn lại) |
19 | OE | Cho phép đầu ra (active low) |
20 | VCC | Nguồn dương |
