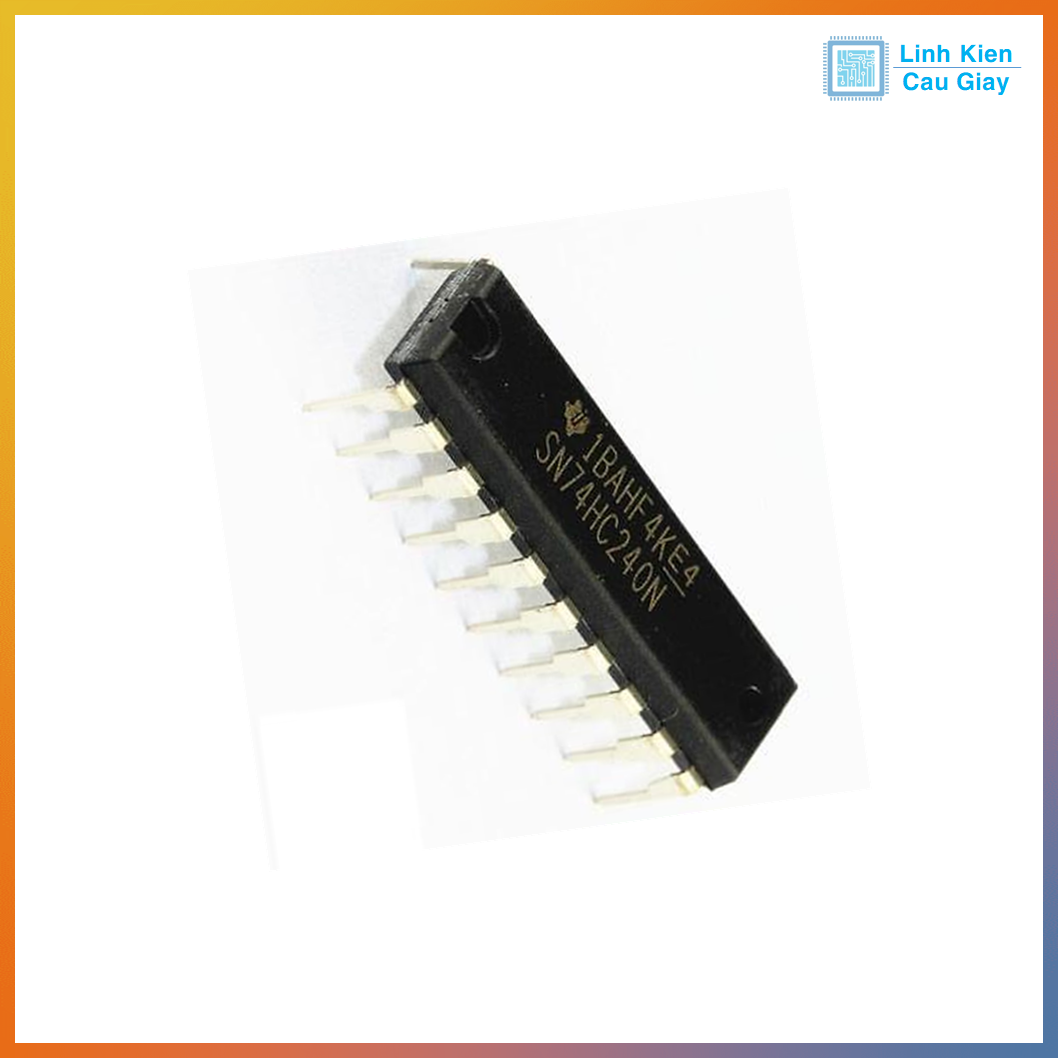

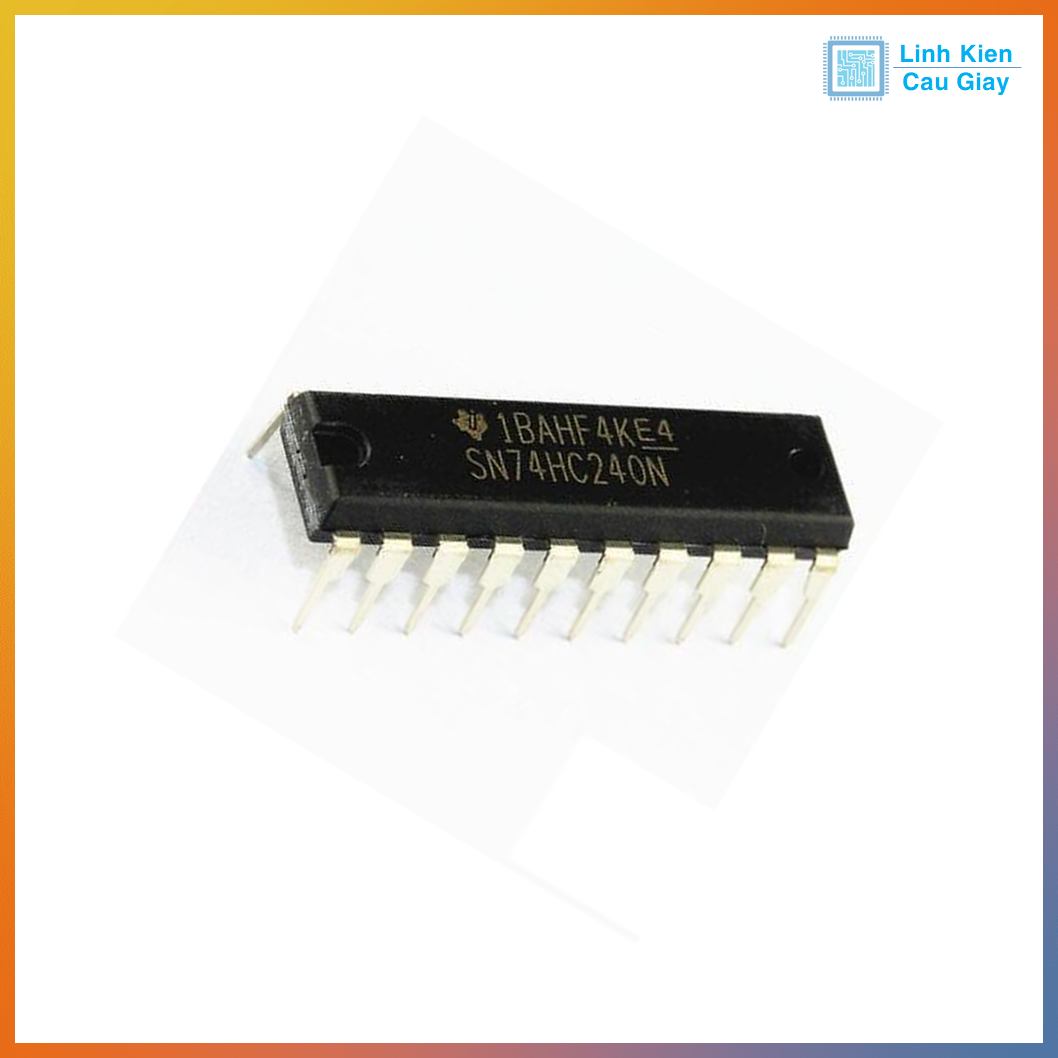

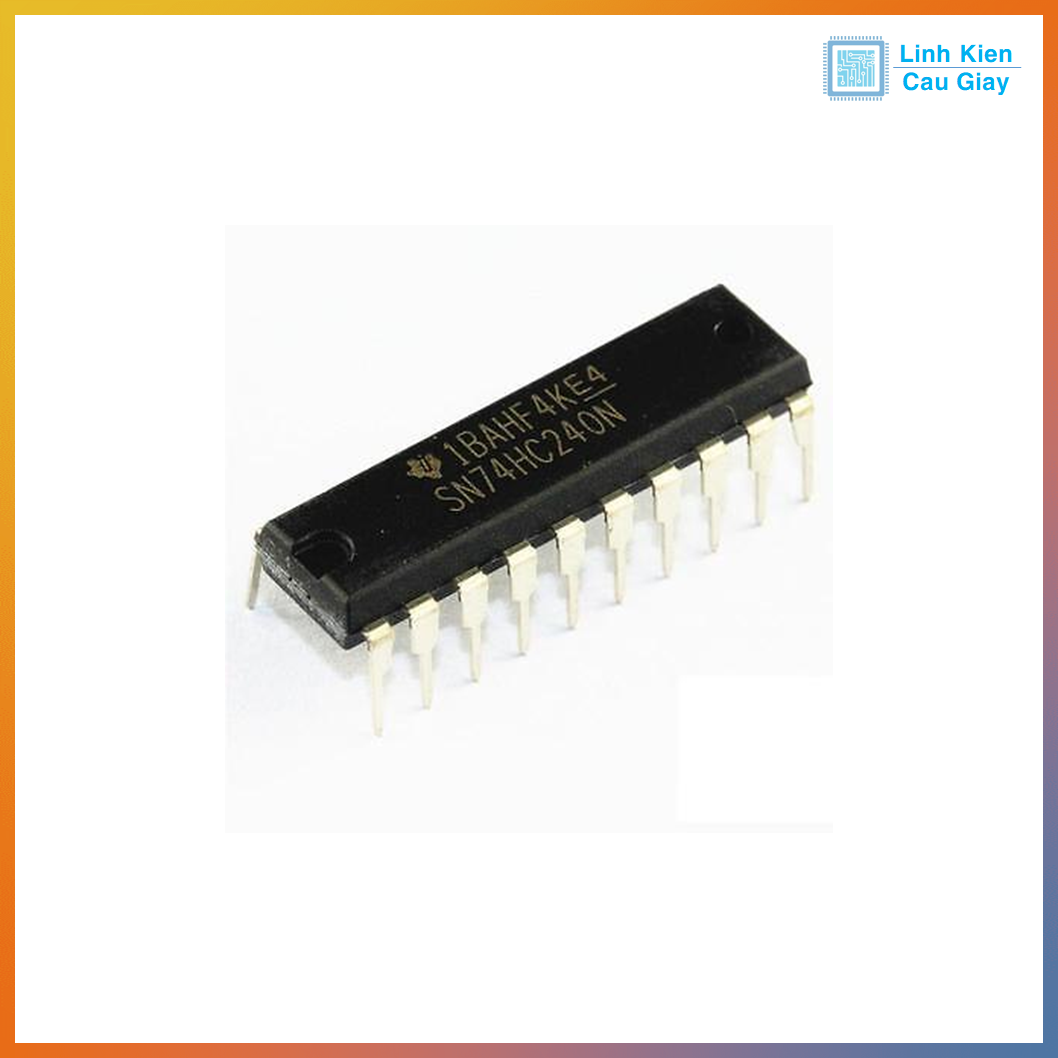

Linh kiện IC 74HC240N Bộ Đệm Đảo 3-State 8-Bit DIP-20

(Mã SP:PVN5533)

Đánh giá

:

Giá

:

6.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện IC 74HC240N

Mô tả sản phẩm

74HC240N là một IC đệm tín hiệu (buffer) đảo 8-bit có đầu ra 3 trạng thái (tri-state), thuộc dòng CMOS tốc độ cao 74HC. Mỗi đầu vào logic sẽ được đảo mức và đưa ra đầu ra tương ứng khi được kích hoạt bằng tín hiệu Output Enable (OE – active LOW).

IC tích hợp hai nhóm 4-bit, cho phép điều khiển độc lập thông qua 2 chân OE. Với thiết kế đầu ra 3 trạng thái, 74HC240N rất phù hợp để truyền dữ liệu qua bus dùng chung trong hệ thống vi điều khiển, bộ xử lý hoặc mạch ghép nối ngoại vi.

IC 74HC240N chứa hai nhóm bộ đệm đảo (inverting buffer) 4-bit, mỗi nhóm có đầu ra 3-state, cho phép tín hiệu ở trạng thái HIGH, LOW, hoặc ngắt kết nối (high-impedance). Mỗi nhóm được điều khiển bởi chân Output Enable (active LOW). Với thời gian truyền tín hiệu khoảng 10ns (tại 5V) và dòng ra lên đến ±7.8mA, linh kiện này phù hợp cho các ứng dụng yêu cầu tốc độ cao và tải mạnh. Công nghệ CMOS giúp giảm tiêu thụ điện năng, với dòng điện tĩnh chỉ 8µA. Đóng gói DIP-20 dễ lắp đặt, IC 74HC240N là lựa chọn hoàn hảo cho kỹ sư, nhà phát triển điện tử, và dự án DIY.

Ứng dụng

  • Truyền dữ liệu 8-bit qua bus chung

  • Làm buffer đảo logic cho thiết bị ngoại vi

  • Khuếch đại tín hiệu điều khiển đường dài

  • Dùng trong mạch đệm dữ liệu cho vi điều khiển

  • Điều khiển LCD, EEPROM, SRAM, hệ thống 8-bit

  • Tạo bộ chuyển đổi mức tín hiệu giữa các mạch

Sơ đồ chân

  • Chân 1 (OE1): Chân cho phép đầu ra nhóm 1 (active LOW).
  • Chân 2, 4, 6, 8 (A1-A4): Ngõ vào dữ liệu nhóm 1.
  • Chân 3, 5, 7, 9 (Y1-Y4): Ngõ ra dữ liệu nhóm 2 (đảo).
  • Chân 10 (GND): Nối đất.
  • Chân 11, 13, 15, 17 (Y1-Y4): Ngõ ra dữ liệu nhóm 1 (đảo).
  • Chân 12, 14, 16, 18 (A1-A4): Ngõ vào dữ liệu nhóm 2.
  • Chân 19 (OE2): Chân cho phép đầu ra nhóm 2 (active LOW).
  • Chân 20 (VCC): Nguồn (2V-6V).

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại IC Octal Inverting Buffer with 3-State Output
Số kênh buffer 8 kênh đảo mức
Chế độ điều khiển 2 OE độc lập (active LOW)
Logic Inverting (có đảo ngược tín hiệu)
Đầu ra 3 trạng thái: HIGH, LOW, High-Z
Điện áp hoạt động (VCC) 2V – 6V (chuẩn 5V)
Tốc độ chuyển mạch Lên đến 25 MHz (tại Vcc = 5V)
Tương thích TTL ✔️
Dòng tiêu thụ CMOS – tiêu thụ thấp
Nhiệt độ hoạt động -40°C đến +85°C
Đóng gói DIP-20 chân (cắm xuyên lỗ)

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối nguồn VCC (2V-6V) và GND đúng cách.
  2. Cung cấp tín hiệu logic (0V hoặc VCC) vào các ngõ A1-A4 của mỗi nhóm.
  3. Đặt chân OE (Output Enable) ở mức LOW để kích hoạt đầu ra Y1-Y4 (đảo), hoặc HIGH để chuyển sang trạng thái high-impedance.
  4. Tránh vượt quá dòng ra ±7.8mA để bảo vệ linh kiện.
  5. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
