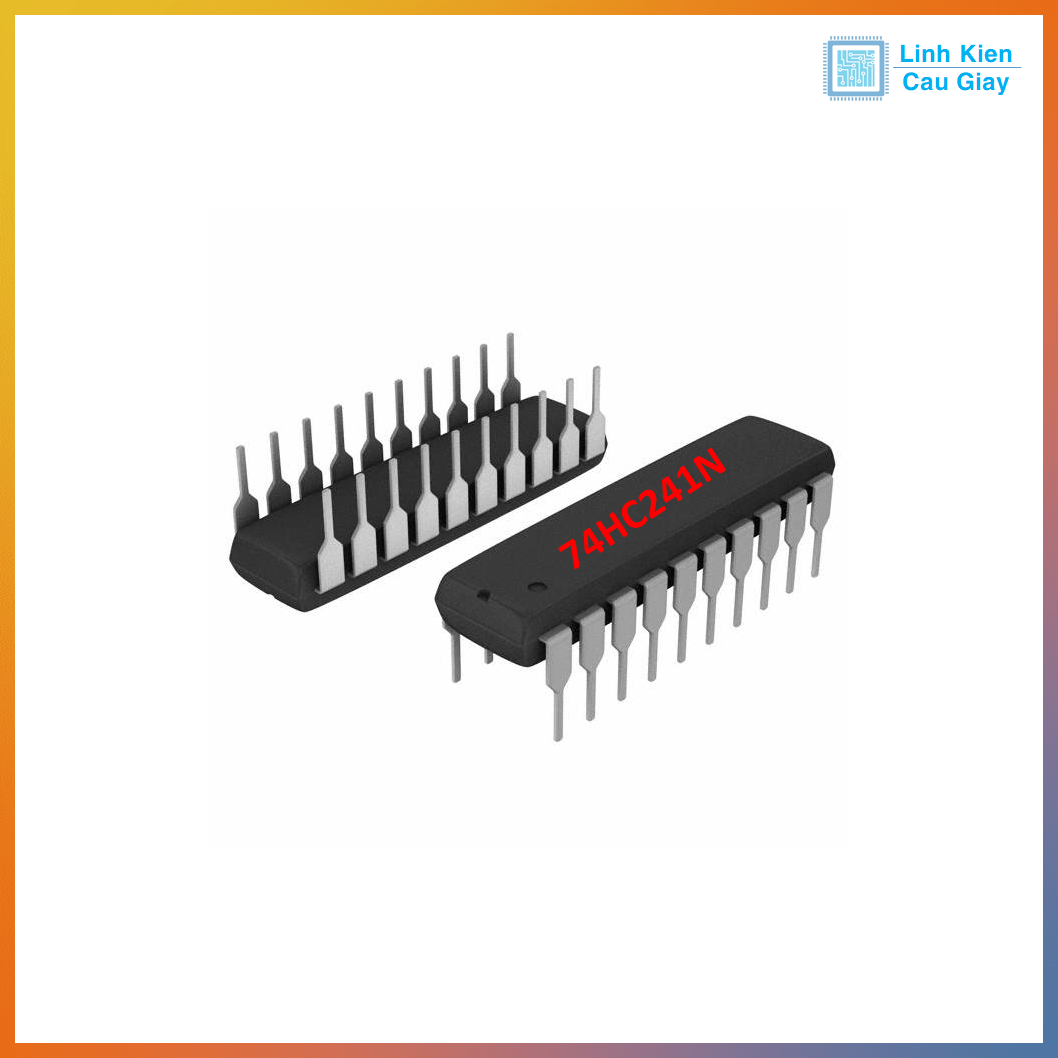

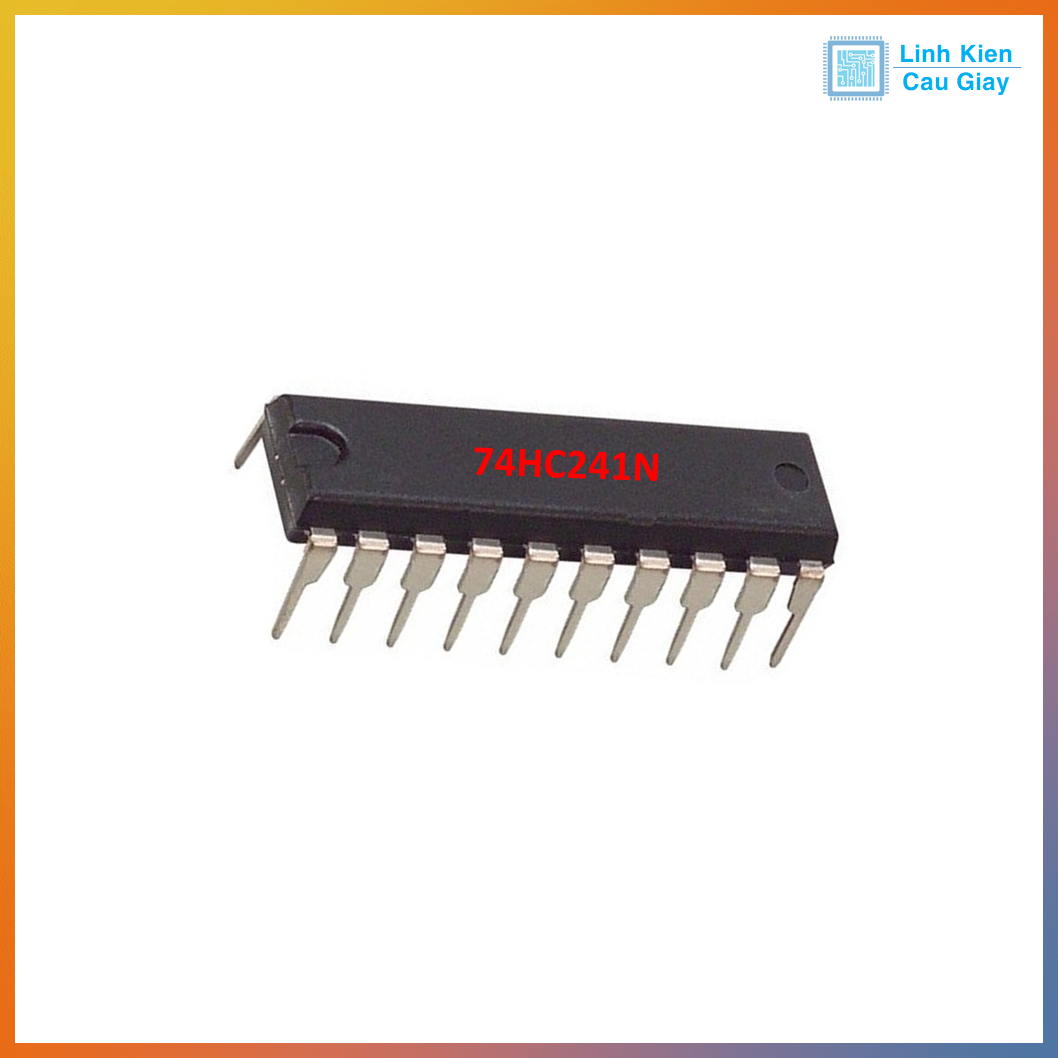

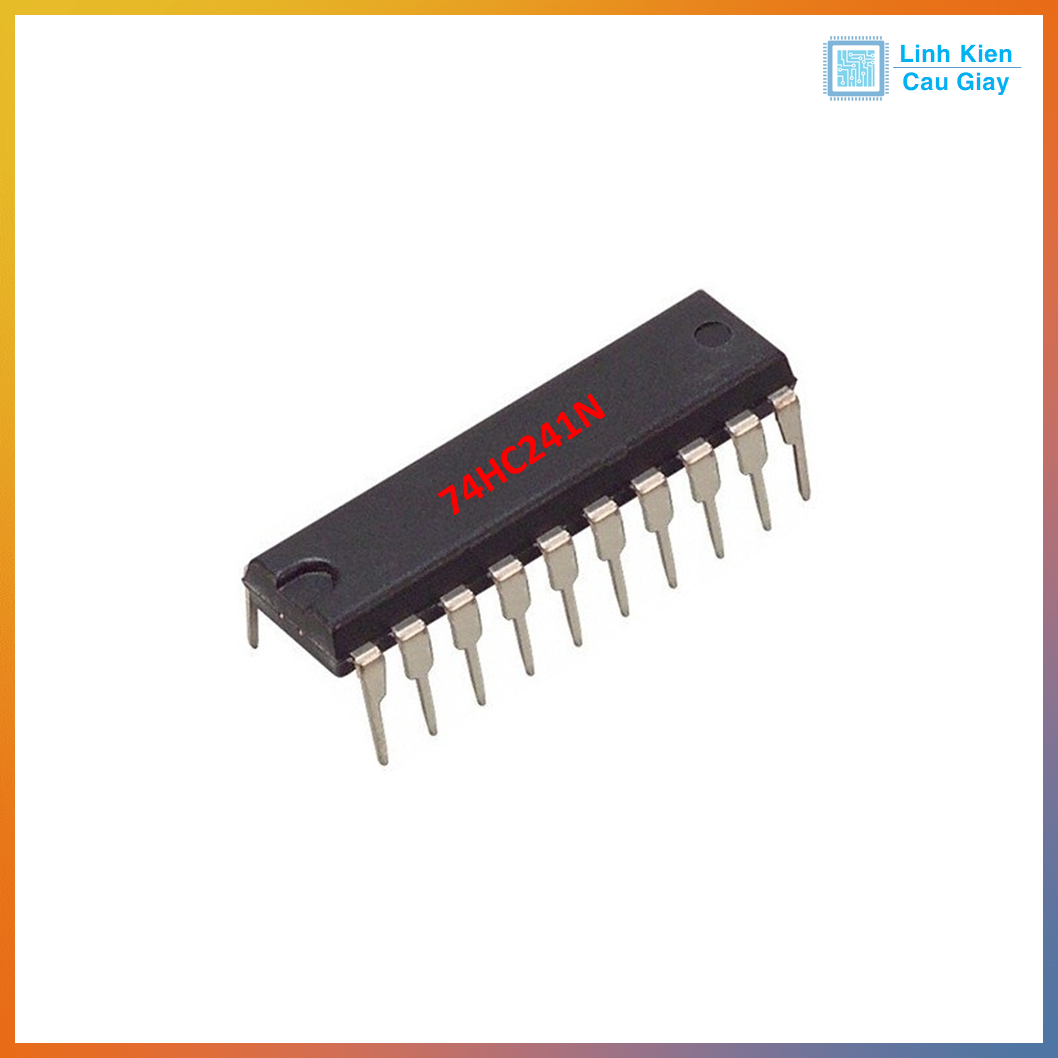

Linh kiện IC 74HC241N Bộ Đệm 3-State 8-Bit DIP-20

(Mã SP:PVN5532)

Đánh giá

:

Giá

:

6.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện IC 74HC241N Bộ Đệm 3-State 8-Bit DIP-20

Mô tả sản phẩm

IC 74HC241N là một buffer / line driver 8-bit không đảo (non-inverting) với đầu ra 3 trạng thái (3-state), thuộc dòng CMOS tốc độ cao 74HC. IC bao gồm 2 nhóm 4-bit, mỗi nhóm có chân điều khiển Output Enable (OE) độc lập, cho phép quản lý truyền dữ liệu một cách linh hoạt qua bus dùng chung.

Khác với IC 74HC240N (có đảo đầu ra), 74HC241N không đảo dữ liệu đầu vào – tín hiệu đầu ra giữ nguyên logic đầu vào khi được kích hoạt.

IC 74HC241N chứa hai nhóm bộ đệm không đảo (non-inverting buffer) 4-bit, mỗi nhóm có đầu ra 3-state, cho phép tín hiệu ở trạng thái HIGH, LOW, hoặc ngắt kết nối (high-impedance). Nhóm 1 được điều khiển bởi chân Output Enable (active HIGH), trong khi nhóm 2 sử dụng chân Output Enable (active LOW). Với thời gian truyền tín hiệu khoảng 10ns (tại 5V) và dòng ra lên đến ±7.8mA, linh kiện này phù hợp cho các ứng dụng yêu cầu tốc độ cao và tải mạnh. Công nghệ CMOS giúp giảm tiêu thụ điện năng, với dòng điện tĩnh chỉ 8µA. Đóng gói DIP-20 dễ lắp đặt, IC 74HC241N là lựa chọn hoàn hảo cho kỹ sư, nhà phát triển điện tử, và dự án DIY.

Ứng dụng

  • Giao tiếp bus: Kiểm soát tín hiệu trên các đường bus số trong vi điều khiển, FPGA, hoặc hệ thống nhúng.
  • Mạch điều khiển: Truyền và cách ly tín hiệu điều khiển trong mạch tự động hóa hoặc robot.
  • Hiển thị số: Điều khiển tín hiệu đầu vào cho màn hình LED hoặc 7 đoạn.
  • Mạch giao tiếp: Kết nối các thiết bị có mức điện áp khác nhau trong hệ thống số.
  • Dự án giáo dục: Phù hợp để học về bộ đệm, trạng thái 3-state, và thiết kế mạch CMOS.

Sơ đồ chân

  • Chân 1 (OE1): Chân cho phép đầu ra nhóm 1 (active HIGH).
  • Chân 2, 4, 6, 8 (A1-A4): Ngõ vào dữ liệu nhóm 1.
  • Chân 3, 5, 7, 9 (Y1-Y4): Ngõ ra dữ liệu nhóm 2.
  • Chân 10 (GND): Nối đất.
  • Chân 11, 13, 15, 17 (Y1-Y4): Ngõ ra dữ liệu nhóm 1.
  • Chân 12, 14, 16, 18 (A1-A4): Ngõ vào dữ liệu nhóm 2.
  • Chân 19 (OE2): Chân cho phép đầu ra nhóm 2 (active LOW).
  • Chân 20 (VCC): Nguồn (2V-6V).

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại IC Octal Non-Inverting Buffer / Line Driver
Số kênh buffer 8 kênh (2 nhóm 4-bit)
Logic Non-inverting (không đảo)
Trạng thái đầu ra HIGH, LOW, High-Z (3 trạng thái)
Điều khiển đầu ra 2 chân OE độc lập (active LOW)
Điện áp hoạt động (VCC) 2V – 6V (hoạt động tối ưu ở 5V)
Tốc độ chuyển mạch Lên đến 25 MHz tại VCC = 5V
Tương thích TTL ✔️
Dòng tiêu thụ CMOS – tiêu thụ thấp
Nhiệt độ hoạt động -40°C đến +85°C
Đóng gói DIP-20 (cắm xuyên lỗ), dễ hàn, dễ test

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối nguồn VCC (2V-6V) và GND đúng cách.
  2. Cung cấp tín hiệu logic (0V hoặc VCC) vào các ngõ A1-A4 của mỗi nhóm.
  3. Đặt chân OE1 (nhóm 1) ở mức HIGH hoặc OE2 (nhóm 2) ở mức LOW để kích hoạt đầu ra Y1-Y4, hoặc ngược lại để chuyển sang trạng thái high-impedance.
  4. Tránh vượt quá dòng ra ±7.8mA để bảo vệ linh kiện.
  5. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
