7805 IC ổn áp 5V 1.5A chân cắm

Mô tả sản phẩm

IC 7805 TO-220 là một bộ ổn áp tuyến tính (Linear Voltage Regulator) dùng để chuyển đổi điện áp đầu vào cao hơn (thường là 7V – 35V) thành điện áp ổn định 5V DC, thường dùng trong các mạch điện tử, Arduino, robot, module cảm biến và thiết bị nhúng.

IC có thiết kế chuẩn TO-220 với khả năng tản nhiệt tốt, phù hợp cho cả thiết kế mạch hàn tay hoặc gắn vào board mạch công nghiệp. Phiên bản này có dòng ra tối đa 1A–1.5A, với khả năng chống quá nhiệt và quá dòng tích hợp.

Ứng dụng

  • Cấp nguồn ổn định 5V cho mạch vi điều khiển (Arduino, ESP32, STM32…)

  • Cấp nguồn cho cảm biến, relay, module GSM, camera mini

  • Ứng dụng trong mạch nguồn chuyển đổi thủ công

  •  Nguồn 5V cho robot, mạch nạp, thiết bị nhúng

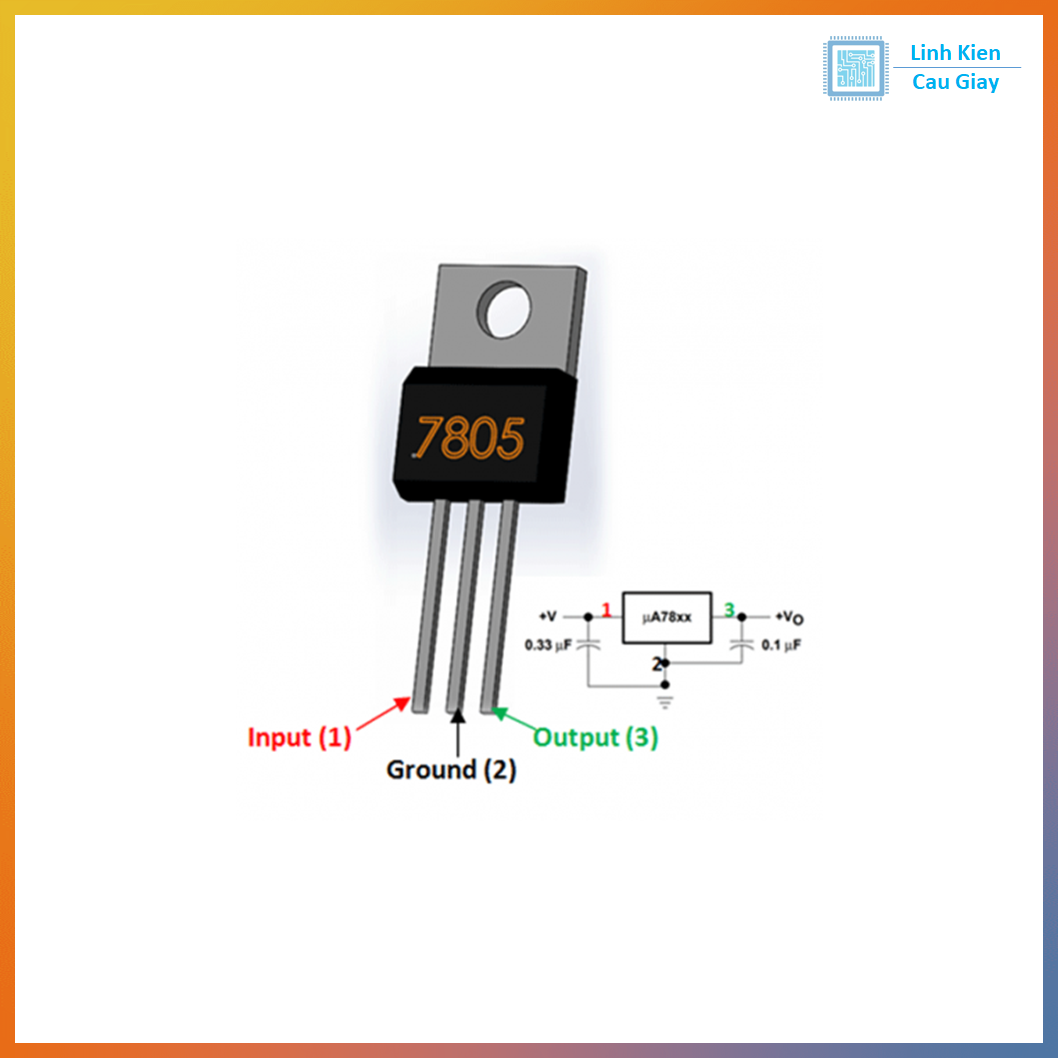

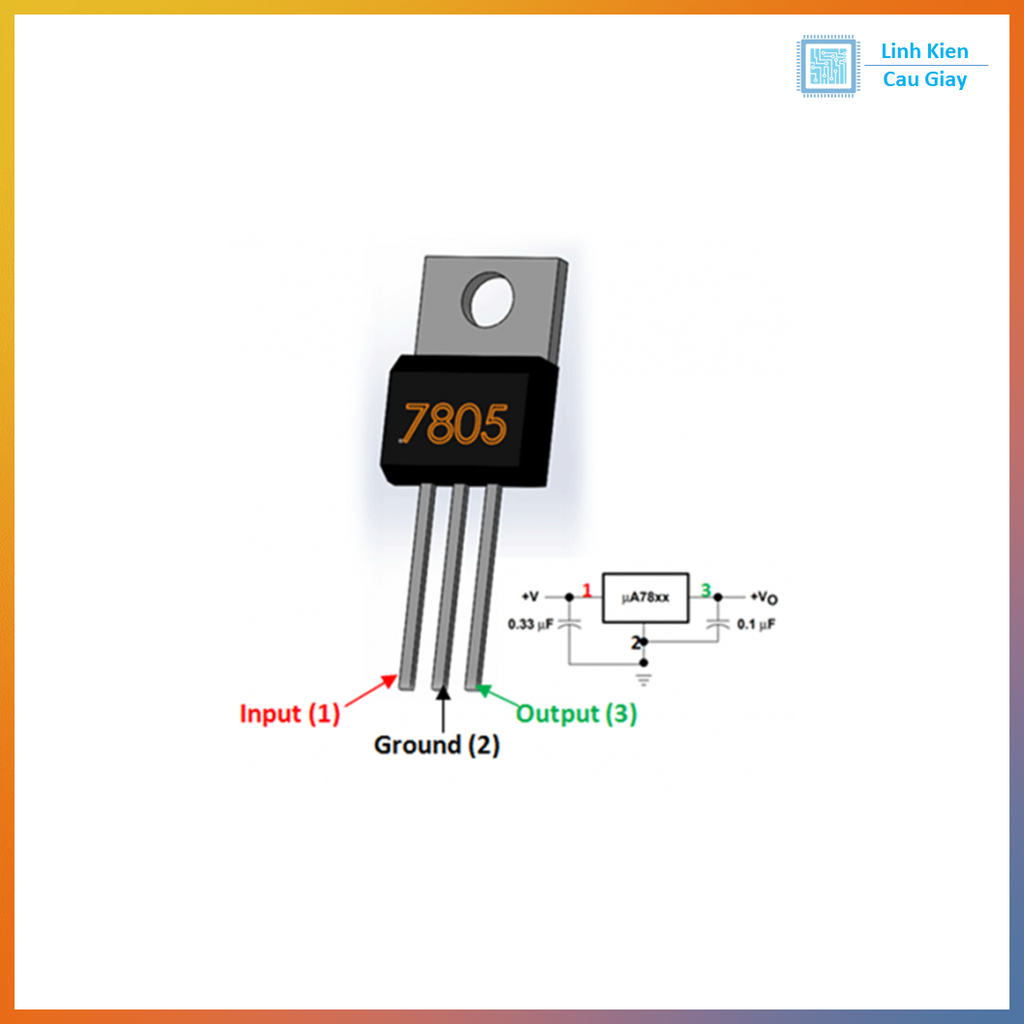

Sơ đồ chân

  • Chân 1 – IN: Điện áp vào (7V – 35V DC)

  • Chân 2 – GND: Mass (nối đất)

  • Chân 3 – OUT: Điện áp đầu ra ổn định 5V

Thông số kĩ thuật

Thông số Giá trị
Mã linh kiện 7805 TO-220 (CV)
Loại IC Linear Voltage Regulator
Điện áp đầu vào 7V – 35V DC
Điện áp đầu ra 5V ±5%
Dòng đầu ra tối đa 1.0A liên tục (tản nhiệt), max 1.5A
Bảo vệ tích hợp Ngắn mạch, quá nhiệt, quá dòng
Kiểu chân TO-220 (3 chân)
Nhiệt độ hoạt động 0°C – 125°C
Tản nhiệt Có lỗ vít bắt tản nhiệt (nếu cần)
Ứng dụng Ổn áp nguồn 5V cho thiết bị điện tử

Hướng dẫn sử dụng

  1. Kết nối chân IN với nguồn cấp từ 7V – 35V DC.

  2. Nối GND với mass chung của mạch.

  3. Chân OUT cho ra điện áp ổn định 5V.

  4. Khuyến nghị: Nên dùng thêm tụ lọc đầu vào (100uF) và đầu ra (100uF) để ổn định điện áp.

  5. Nếu dòng tải lớn, nên gắn tản nhiệt vào vỏ kim loại TO-220 để tránh quá nhiệt.

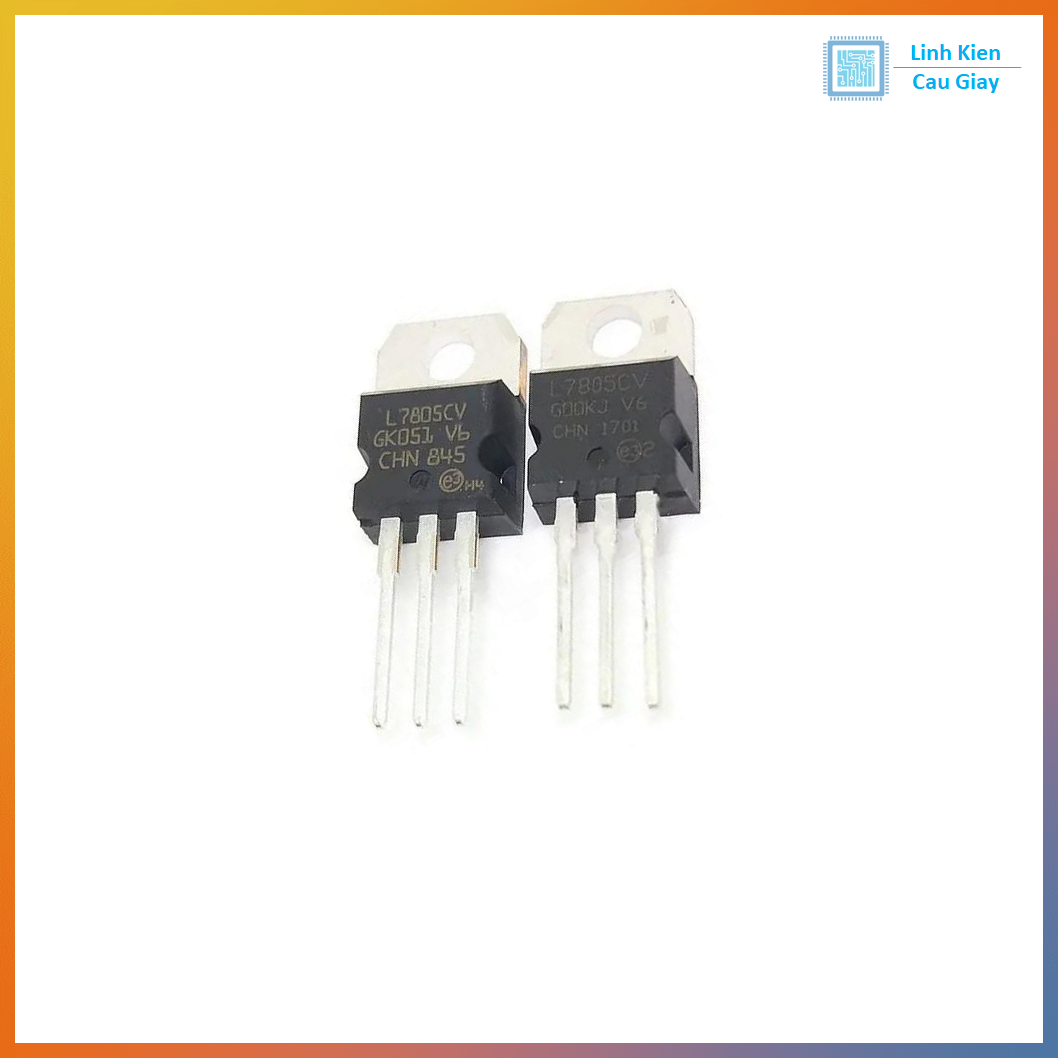

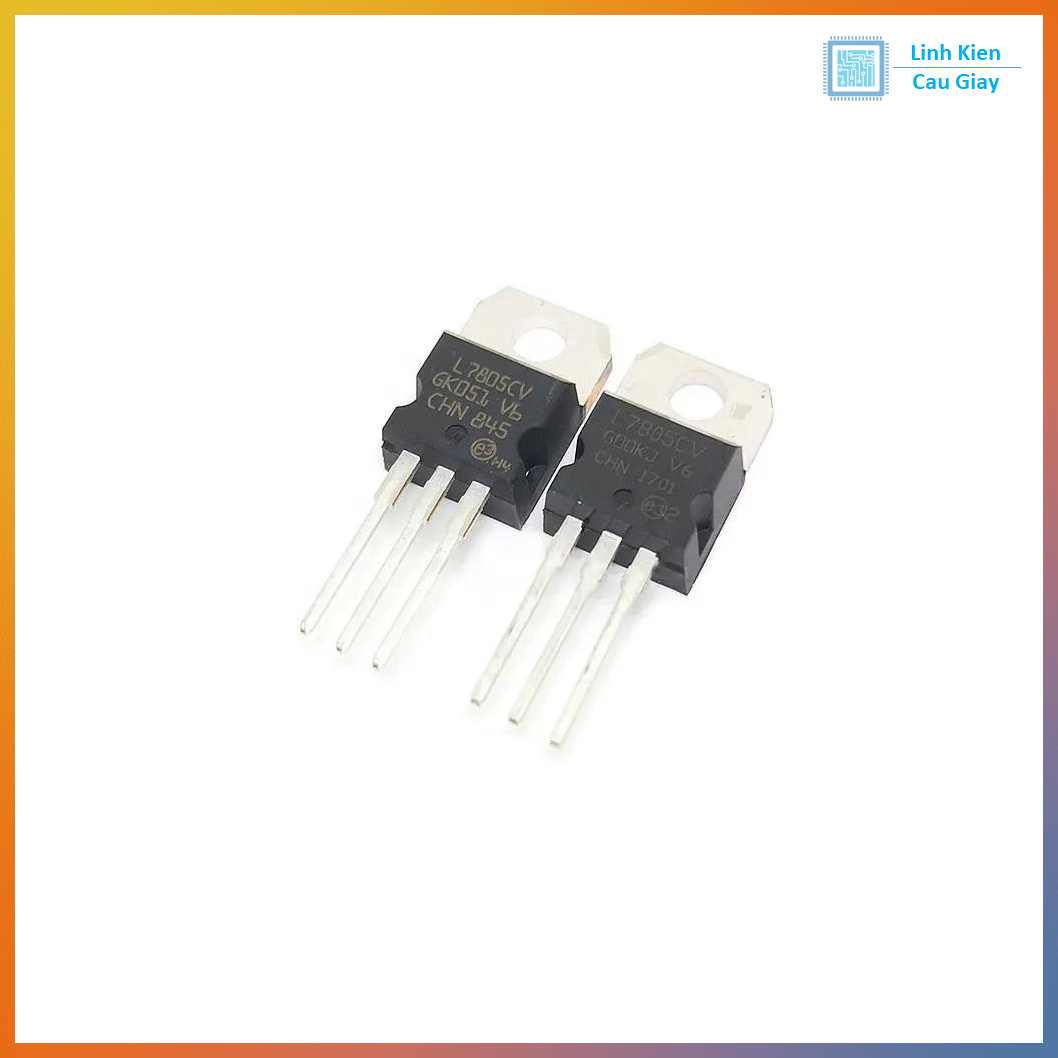

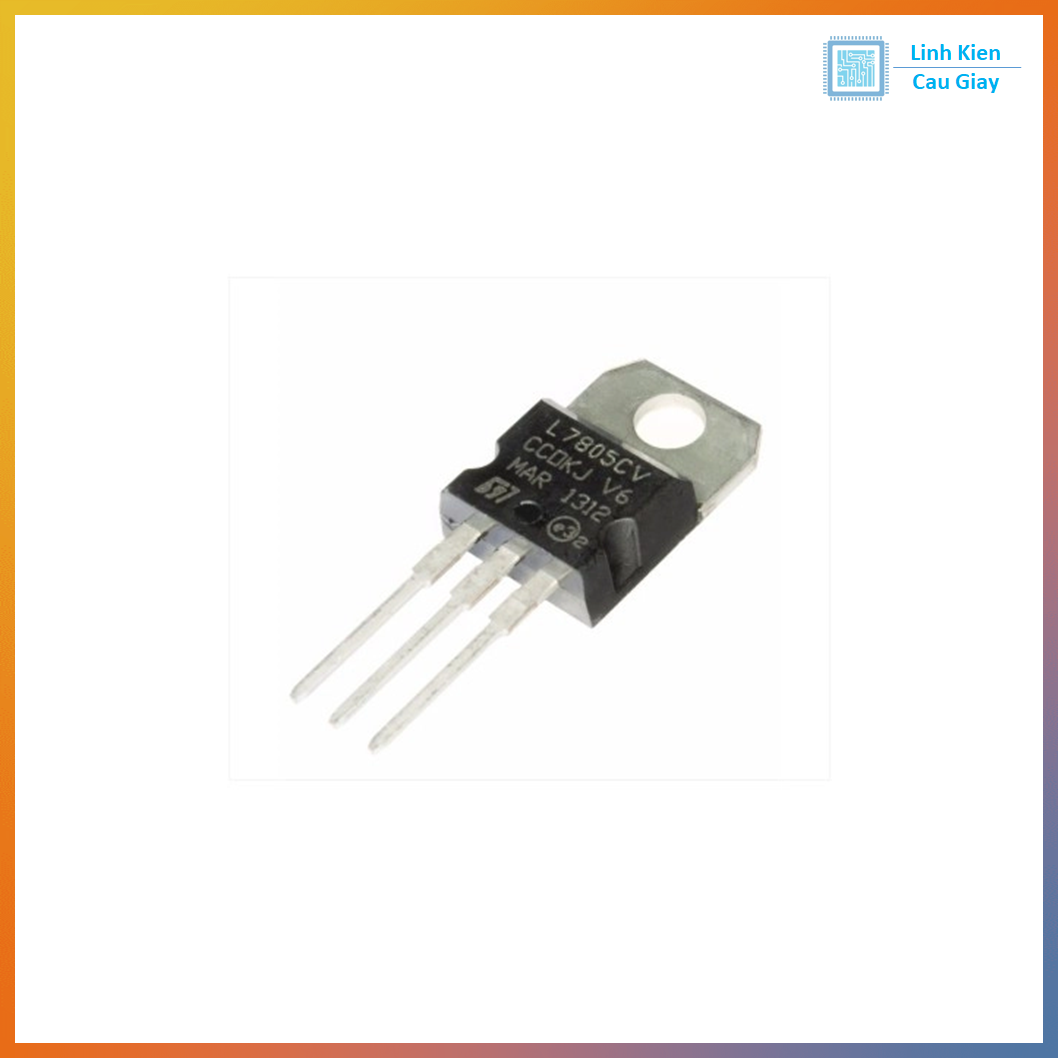

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
