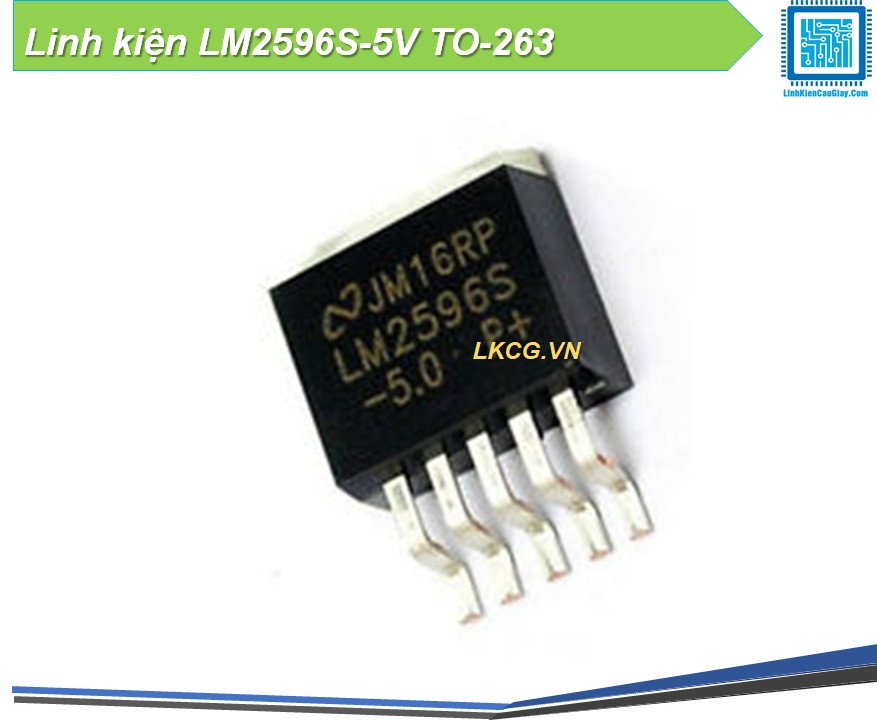

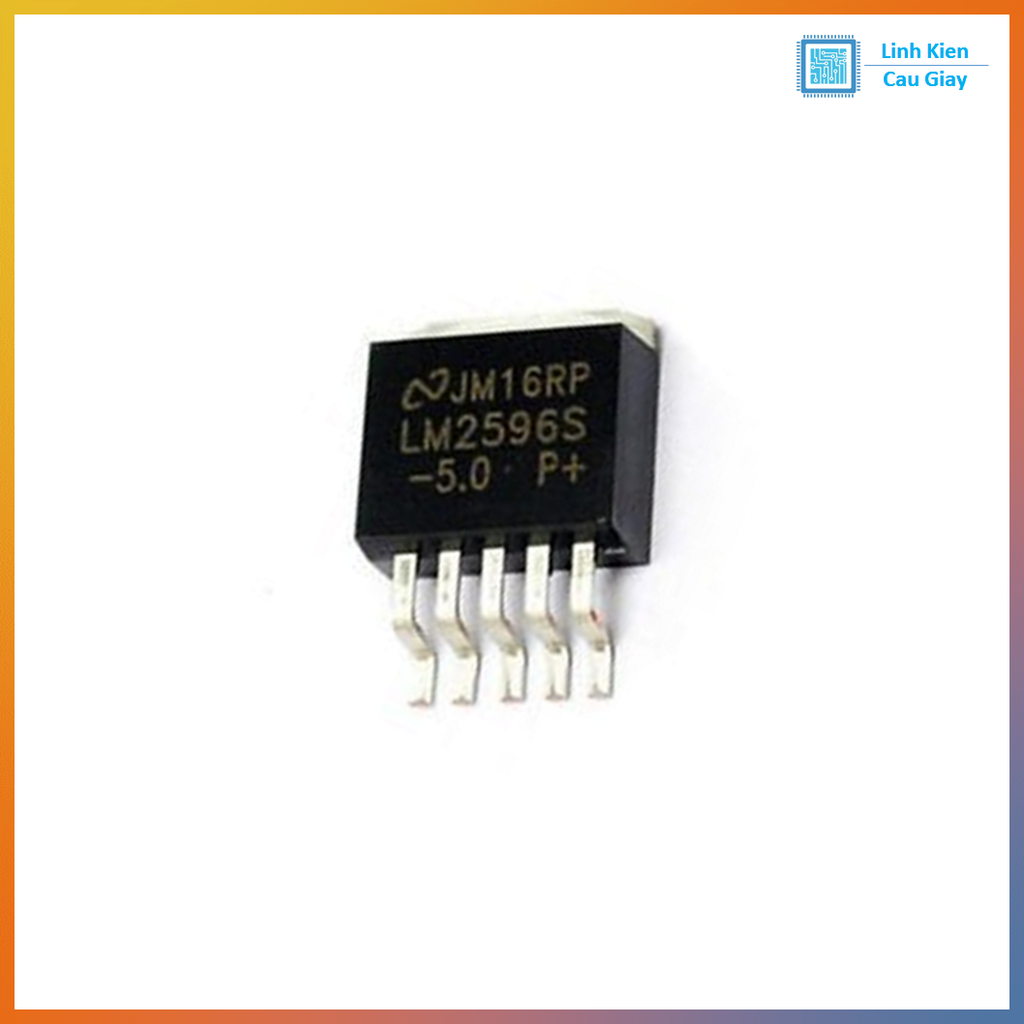

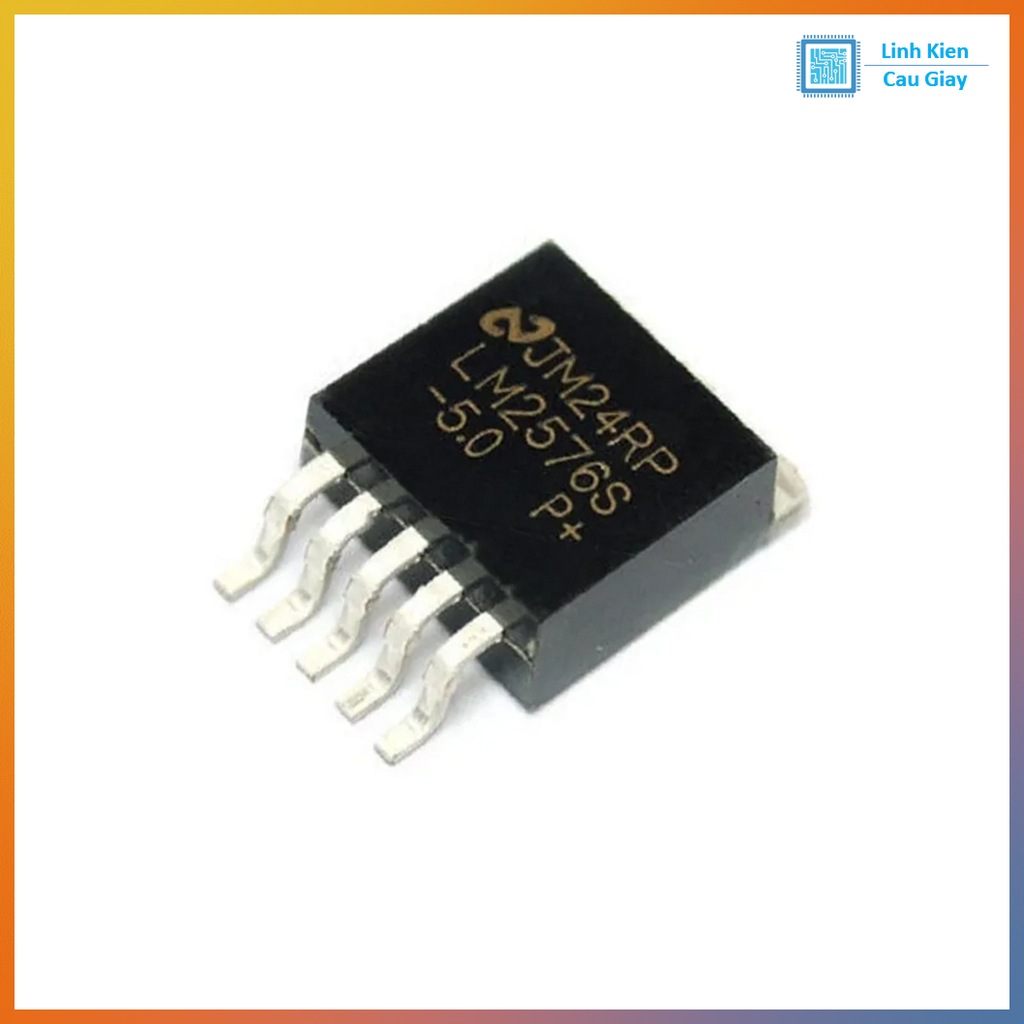

IC Nguồn Hạ Áp LM2596S-5V TO-263 (D2PAK) 3A 150kHz | Buck DC-DC 5V

mô tả sản phẩm

LM2596S-5V (TO-263/D2PAK) là IC nguồn xung hạ áp DC-DC dạng Buck cho ra 5V cố định, dòng tải đến 3A (tùy tản nhiệt và linh kiện ngoài). Hoạt động tần số ~150kHz, dải điện áp vào rộng, mạch ngoài đơn giản (cuộn cảm + diode Schottky + tụ), phù hợp làm nguồn 5V từ 12V/24V cho mạch điều khiển, cảm biến, relay, LED, thiết bị công nghiệp và DIY.

LM2596S-5V là IC DC-DC Buck giúp hạ áp từ nguồn DC cao hơn xuống 5V ổn định để cấp cho tải. So với ổn áp tuyến tính (7805/78M05), LM2596 giảm nóng rõ rệt khi hạ từ 12V/24V xuống 5V ở dòng lớn. Gói TO-263 có bản tản nhiệt lớn, phù hợp lắp SMD và chịu tải tốt.

Ứng dụng

Nguồn 5V từ 12V/24V cho Arduino, ESP32, STM32, module RF, cảm biến
Nguồn 5V cho relay, van điện, quạt mini, mạch logic, thiết bị IoT
Sửa chữa, thay thế IC nguồn trên bo mạch công nghiệp, máy móc, thiết bị điện tử

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống (từ trái sang phải):
Chân 1: VIN (nguồn vào)
Chân 2: OUT/SW (chân chuyển mạch ra cuộn cảm/diode)
Chân 3: GND (mass)
Chân 4: FB (hồi tiếp)
Chân 5: ON/OFF (Enable/Shutdown)
TAB/lưng tản nhiệt: thường nối GND

Thông số kĩ thuật

Điện áp ra: 5V cố định
Dòng tải: tối đa 3A (phụ thuộc cuộn cảm, diode, tụ và tản nhiệt)
Điện áp vào: thường dùng trong khoảng 7V đến 40V (tùy thiết kế)
Tần số chuyển mạch: khoảng 150kHz
Hiệu suất: cao hơn ổn áp tuyến tính, phù hợp tải lớn

Hướng dẫn sử dụng

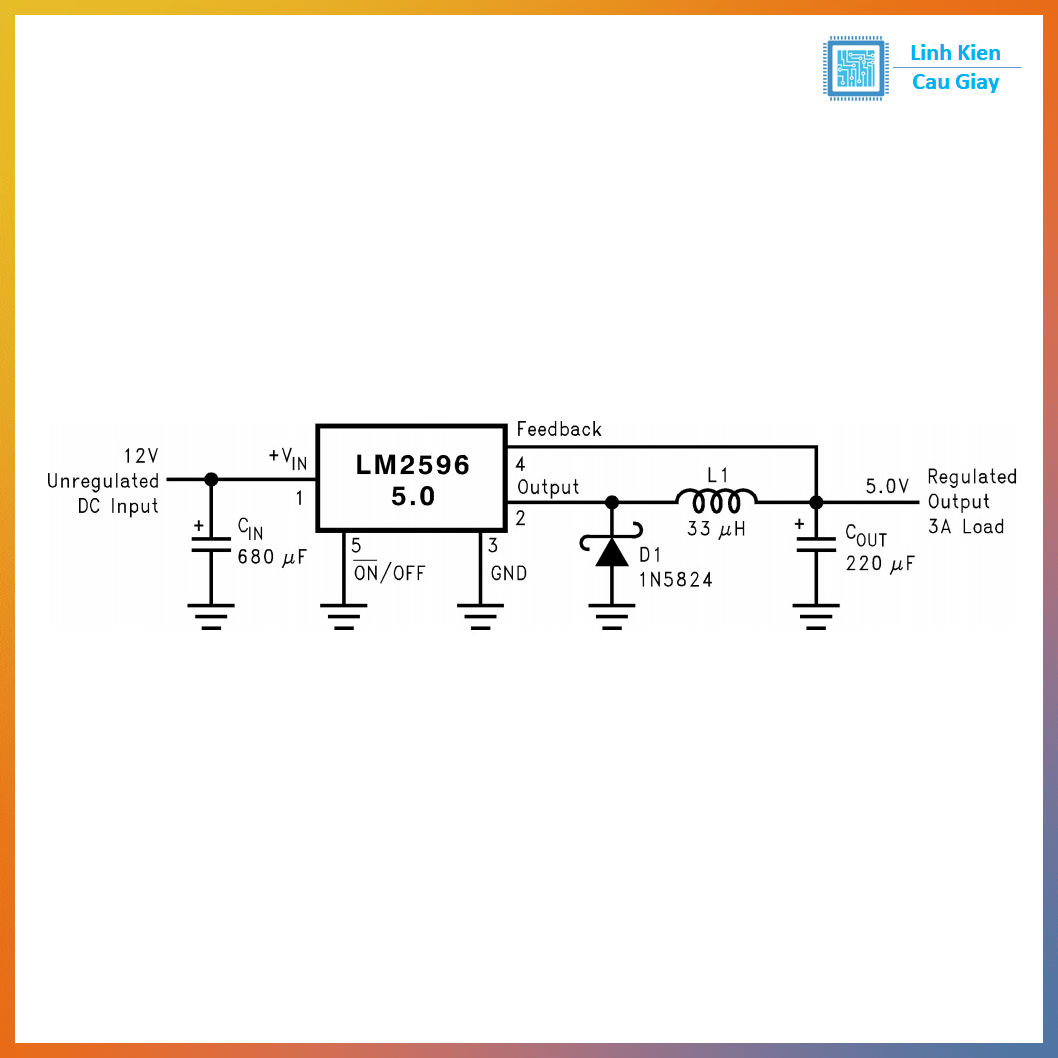

Mạch chuẩn: VIN → tụ CIN → IC → chân SW → cuộn cảm L → VOUT 5V; diode Schottky từ SW về GND; tụ COUT ở ngõ ra
Gợi ý linh kiện ngoài hay dùng (tùy VIN và dòng):
Cuộn cảm 33µH đến 68µH, dòng bão hòa cao hơn dòng tải
Diode Schottky 3A trở lên: SS34/SS54/MBR360… (chọn theo dòng và điện áp)
Tụ CIN 220–470µF + 0.1µF đặt sát VIN-GND
Tụ COUT 220–680µF low ESR + 0.1µF đặt sát VOUT-GND
Lưu ý layout: vòng dòng xung (IC–diode–tụ–GND) càng ngắn càng tốt để giảm nhiễu và nóng

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
