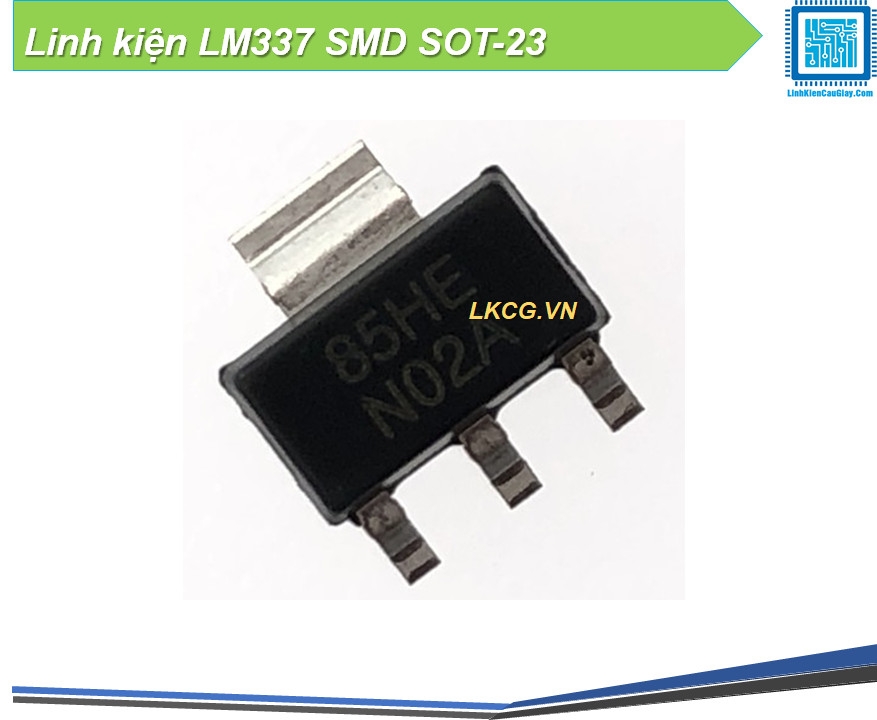

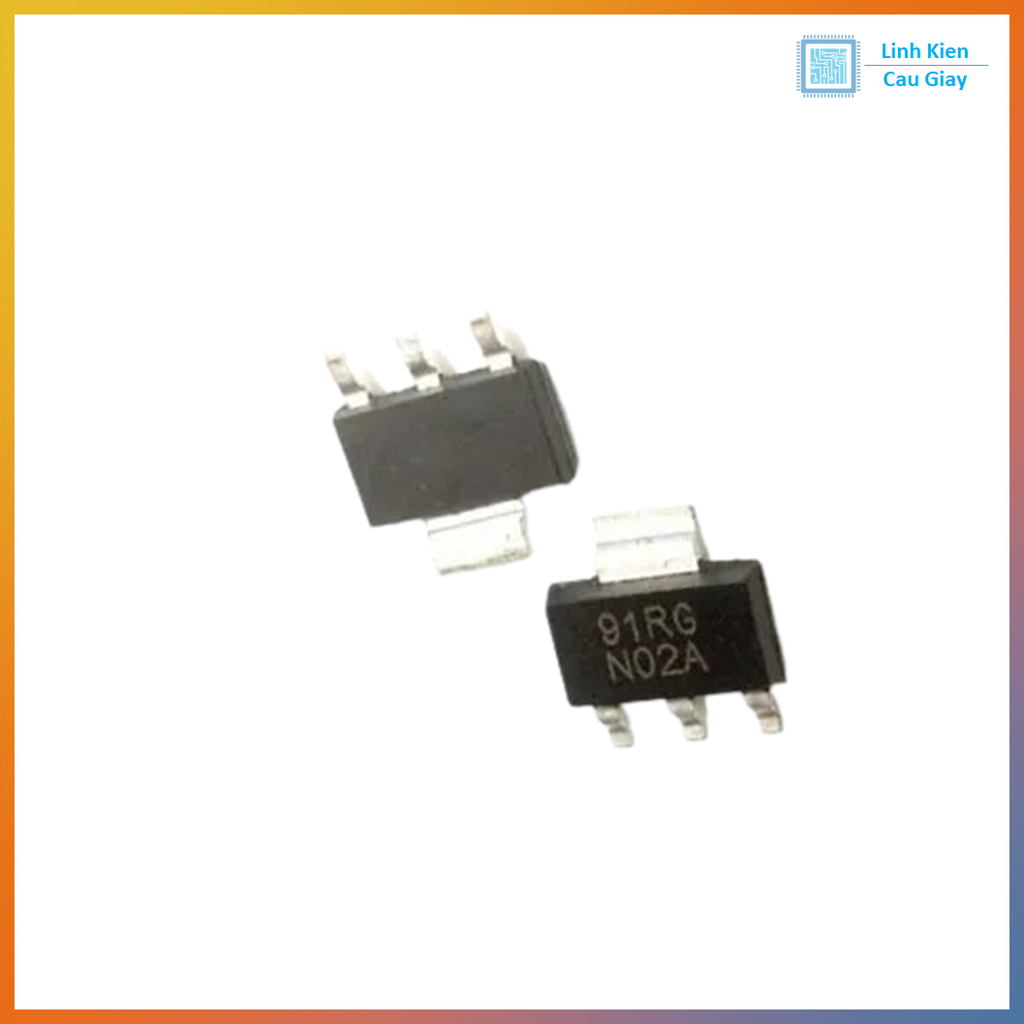

IC ổn áp âm chỉnh áp LM337 SMD SOT-23 (nguồn âm Adjustable)

Mô tả sản phẩm

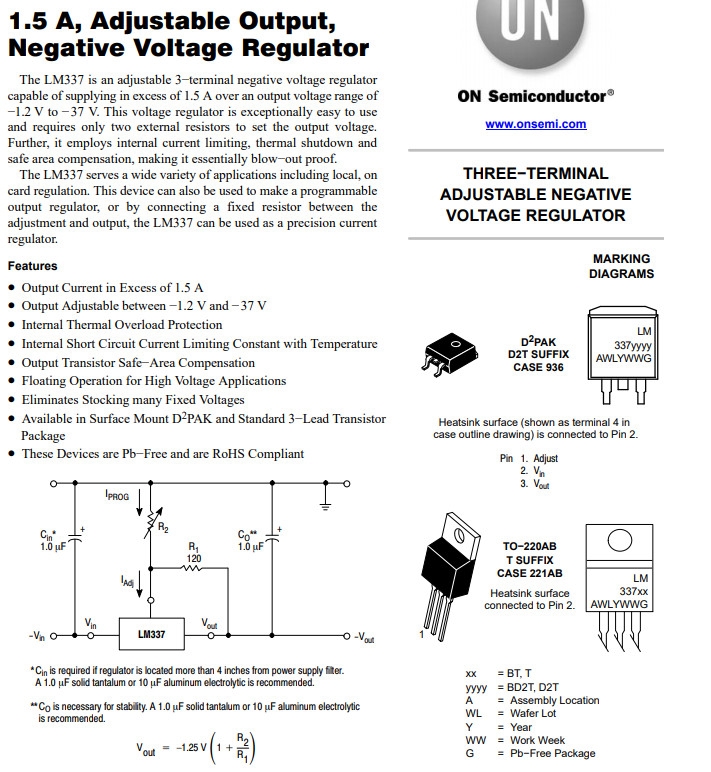

LM337 SMD SOT-23 là phiên bản ổn áp tuyến tính âm (negative adjustable regulator) dạng SMD siêu nhỏ, dùng để tạo điện áp âm ổn định, nhiễu thấp cho các mạch analog, op-amp, audio, mạch đo lường… Với 2 điện trở ngoài, bạn có thể chỉnh điện áp ra theo nhu cầu (nguồn âm). Dạng SOT-23 giúp tối ưu diện tích PCB, phù hợp thiết kế mạch gọn, thiết bị cầm tay và sản xuất SMD.

• Ổn áp tuyến tính điện áp âm, chỉnh mức điện áp bằng cầu chia điện trở.

• Nguồn ra sạch, phù hợp mạch analog cần nhiễu thấp (tốt hơn DC-DC trong nhiều ứng dụng audio/đo lường).

• Dạng SOT-23 nhỏ gọn, dễ tích hợp vào PCB mật độ cao.

Ứng dụng

• Tạo nguồn âm cho op-amp, preamp, mạch lọc chủ động, audio

• Nguồn âm cho mạch đo, cảm biến analog, ADC/DAC phần analog

• Làm nguồn đối xứng (kết hợp LM317/78xx cho nguồn dương) trong thiết bị nhỏ

• Sửa chữa các bo mạch SMD cần ổn áp âm chỉnh áp

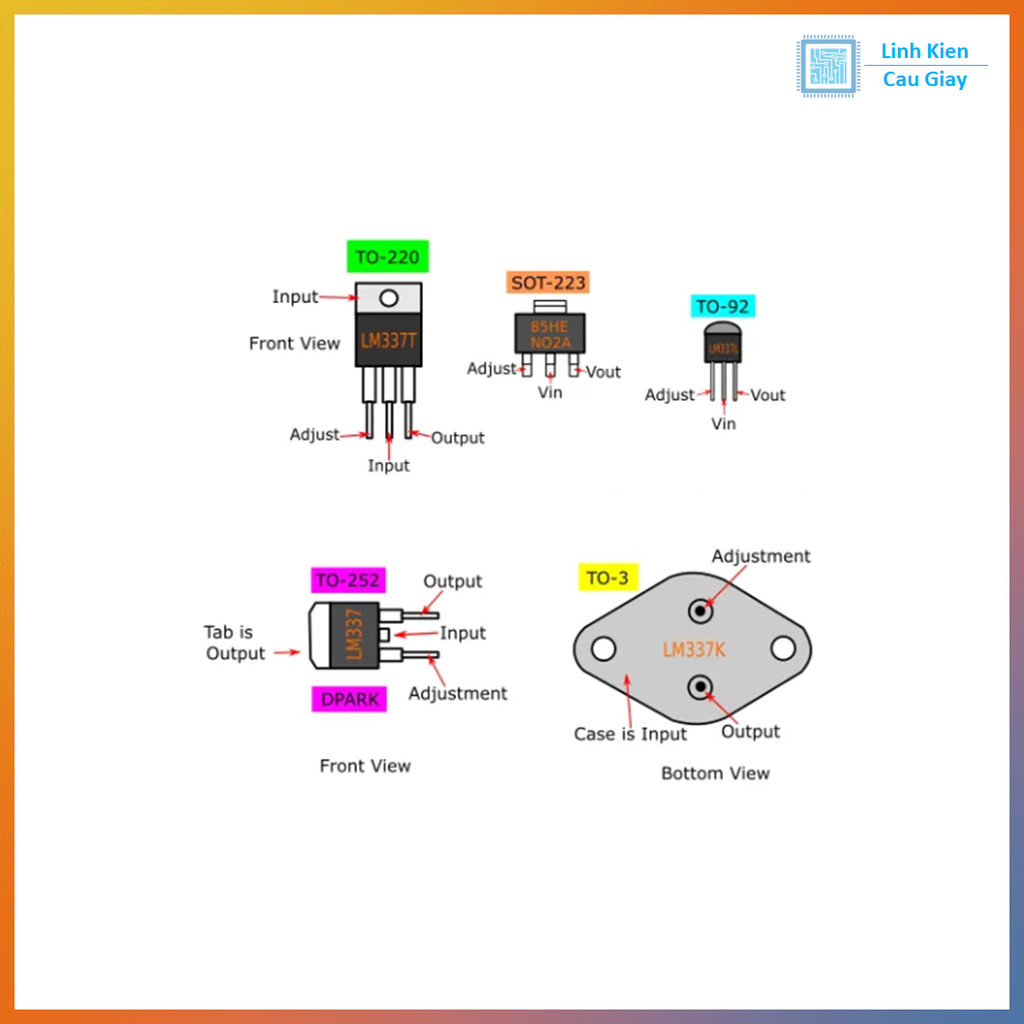

Sơ đồ chân

Với SOT-23 có nhiều chuẩn chân tùy hãng/biến thể, nhưng thường sẽ theo 3 chức năng:

• IN (nguồn âm vào)

• OUT (nguồn âm ra)

• ADJ (chân chỉnh áp)

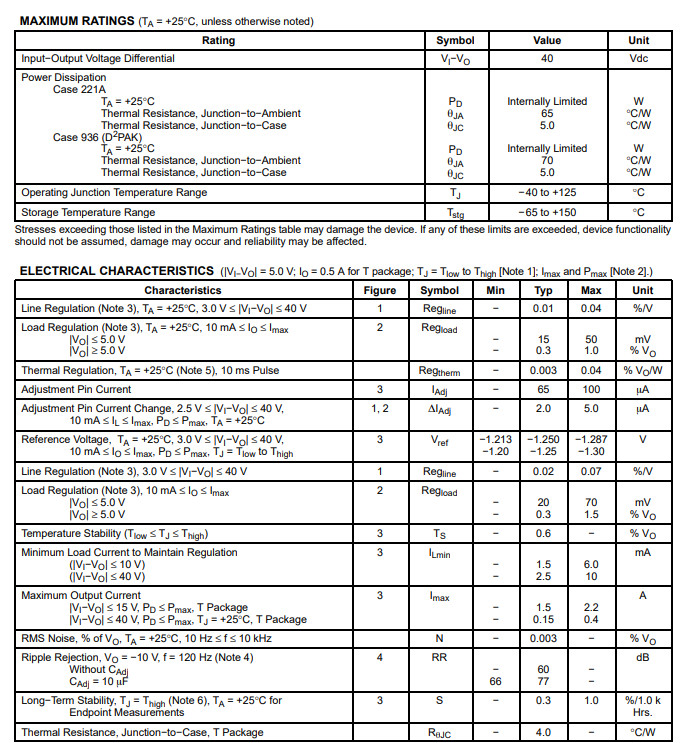

Thông số kĩ thuật

• Loại: Negative Adjustable Linear Regulator

• Điện áp ra: chỉnh được theo thiết kế (nguồn âm)

• Dòng tải: thường mức nhỏ đến trung bình (SOT-23 hạn chế tản nhiệt hơn TO-220)

• Cần chênh áp tối thiểu (dropout/headroom) tùy tải → nên cấp Vin âm “dư” hơn Vout

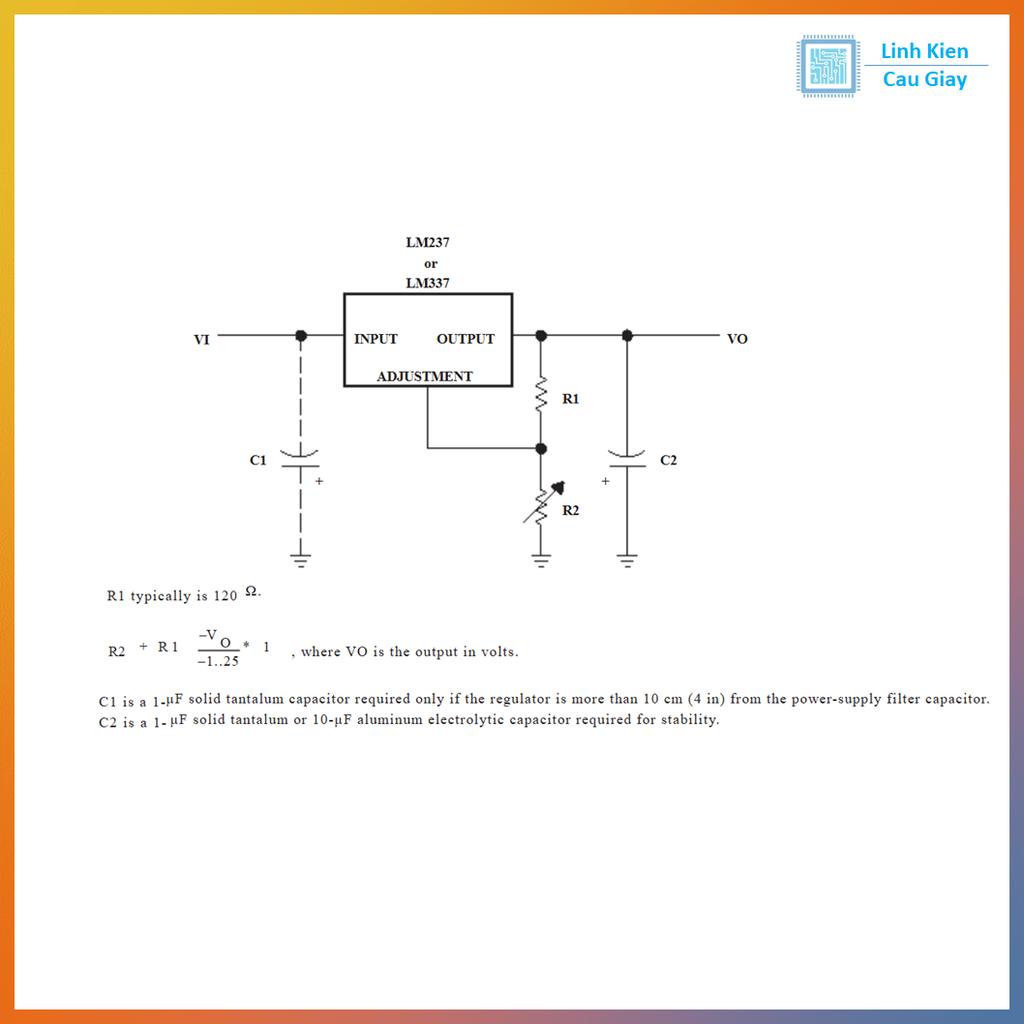

Hướng dẫn sử dụng

• Cấp nguồn âm vào chân IN (ví dụ -5V, -12V, -15V…).

• Lấy nguồn âm ra tại OUT.

• Dùng 2 điện trở để đặt mức điện áp:

  • R1 thường chọn 240Ω

  • R2 chọn theo Vout mong muốn (có thể dùng biến trở để chỉnh).

• Gắn tụ lọc sát IC để ổn định (gợi ý):

  • Input: 0.1µF + 1–10µF

  • Output: 1–10µF

• Với SOT-23, nếu tải lớn dễ nóng → ưu tiên PCB có đổ đồng tản nhiệt quanh chân GND/OUT (tùy layout).

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
