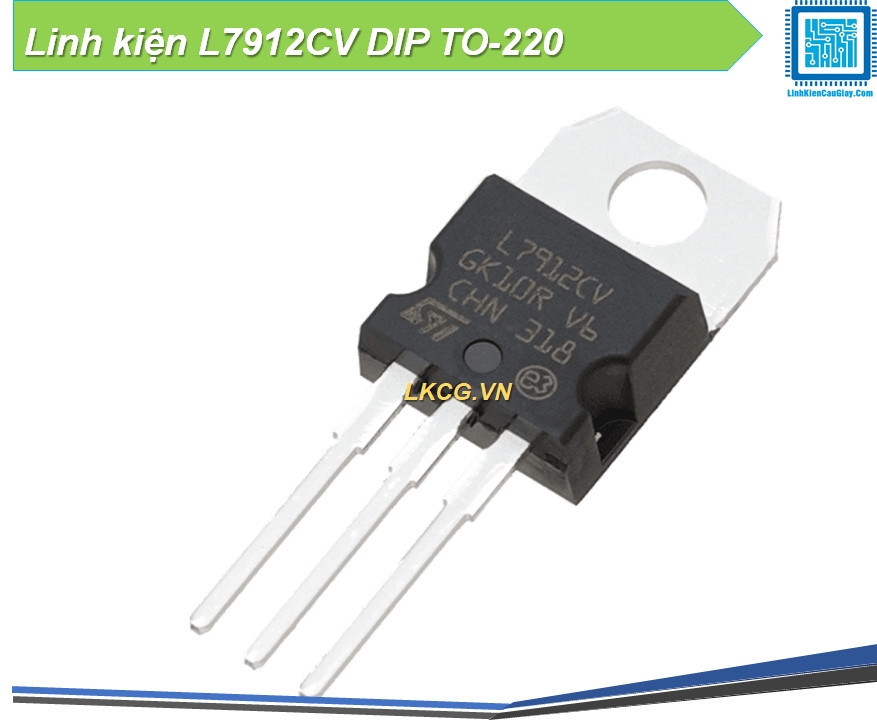

IC ổn áp âm -12V L7912CV TO-220 (chân cắm)

Mô tả sản phẩm

L7912CV TO-220 là IC ổn áp tuyến tính âm (-Negative Regulator) cho ra điện áp -12V cố định, rất phổ biến trong các mạch nguồn đối xứng, mạch âm thanh/OP-AMP, thiết bị đo và mạch analog cần nguồn âm sạch, nhiễu thấp. Dạng TO-220 (chân cắm) dễ hàn, dễ thay thế, có thể bắt tản nhiệt khi tải lớn. L7912CV thường dùng cùng L7812/7812 để tạo bộ nguồn ±12V ổn định cho audio, mạch khuếch đại, mạch lọc, thiết bị công nghiệp.

• IC ổn áp tuyến tính điện áp âm cố định -12V.

• Cho nguồn ổn định – nhiễu thấp, hợp mạch analog/âm thanh.

• Dạng TO-220: bền, dễ lắp tản nhiệt, dễ DIY và sửa chữa.

Ứng dụng

• Tạo nguồn âm -12V cho op-amp, preamp, mạch lọc chủ động, mixer

• Làm nguồn đối xứng ±12V (kết hợp 7812) cho audio/analog

• Nguồn âm cho mạch đo lường, cảm biến analog, mạch khuếch đại tín hiệu

• Sửa chữa bo mạch dùng ổn áp họ 79xx (7905/7909/7912/7915…)

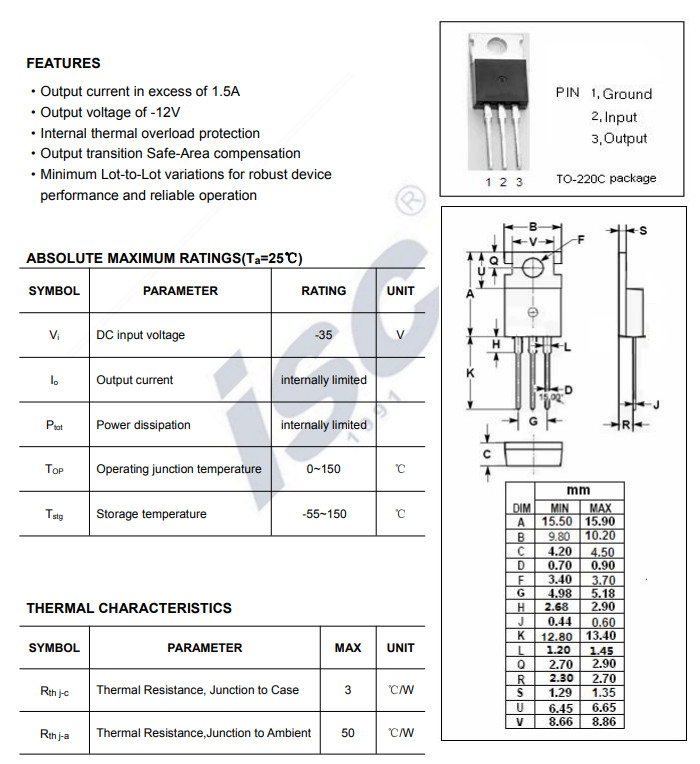

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống (từ trái sang phải):

1. GND

2. IN (nguồn âm vào)

3. OUT (ra -12V)

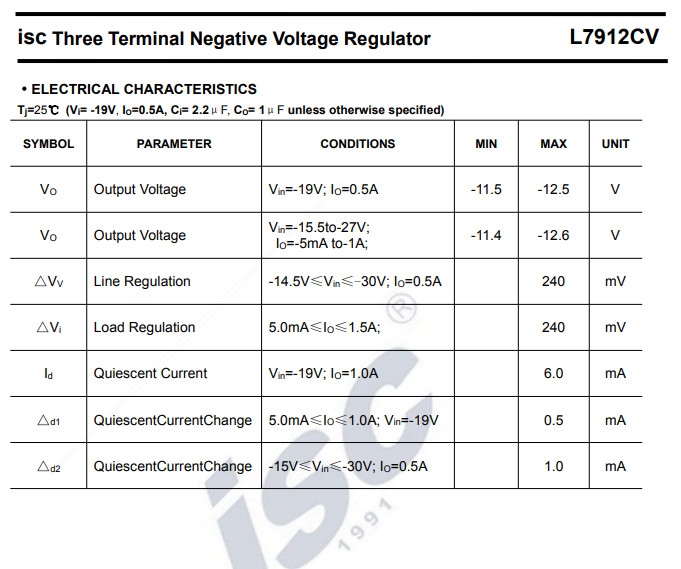

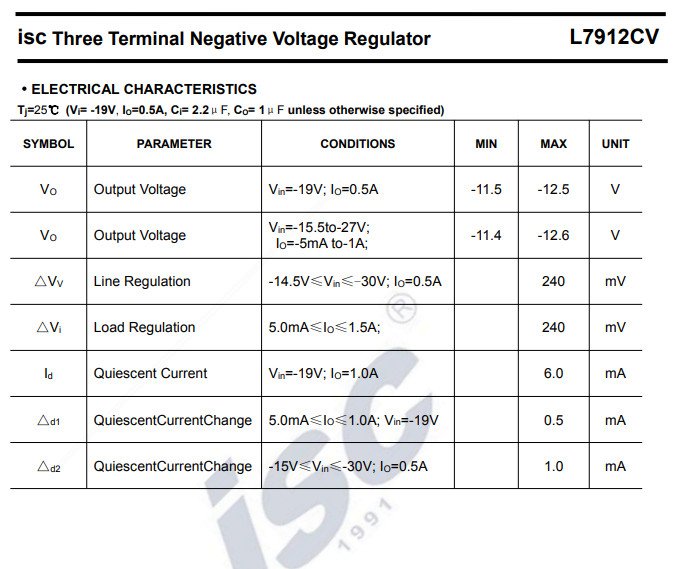

Thông số kĩ thuật

• Điện áp ra: -12V

• Dòng tải: thường tới ~1A (cần tản nhiệt tốt khi tải lớn)

• Điện áp vào yêu cầu: phải âm hơn đầu ra một mức nhất định (cần headroom/dropout). Ví dụ muốn -12V thì Vin thường khoảng ≤ -14V trở xuống (tùy tải).

• Bảo vệ: quá dòng / quá nhiệt (tùy phiên bản)

Hướng dẫn sử dụng

• Cấp nguồn âm vào chân IN (ví dụ -15V, -18V…).

• Lấy -12V tại chân OUT, chân GND nối mass chung hệ thống.

• Nên gắn tụ lọc gần IC để ổn định:

  • Input: 0.33µF + 10µF

  • Output: 0.1µF + 10µF

• Nếu tải cao, bắt tản nhiệt TO-220 để IC không nóng.

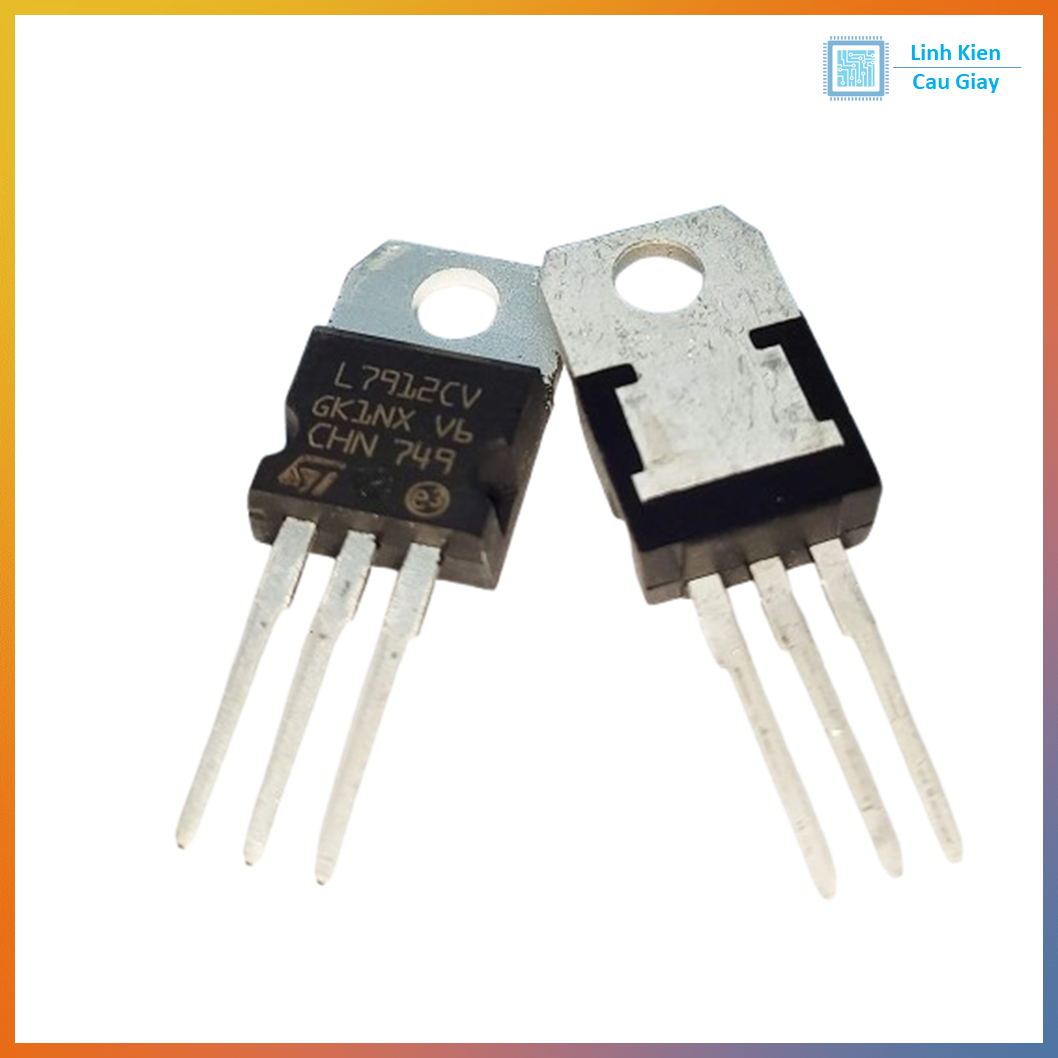

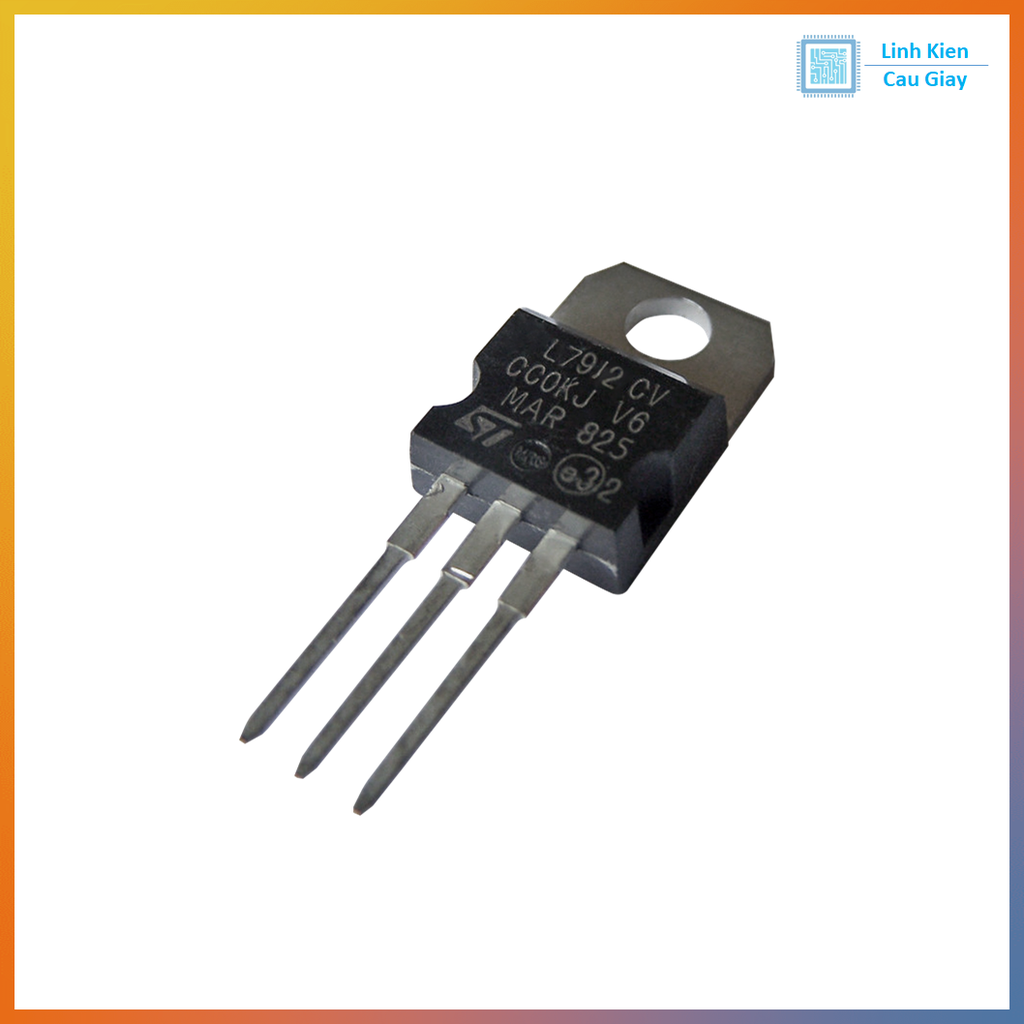

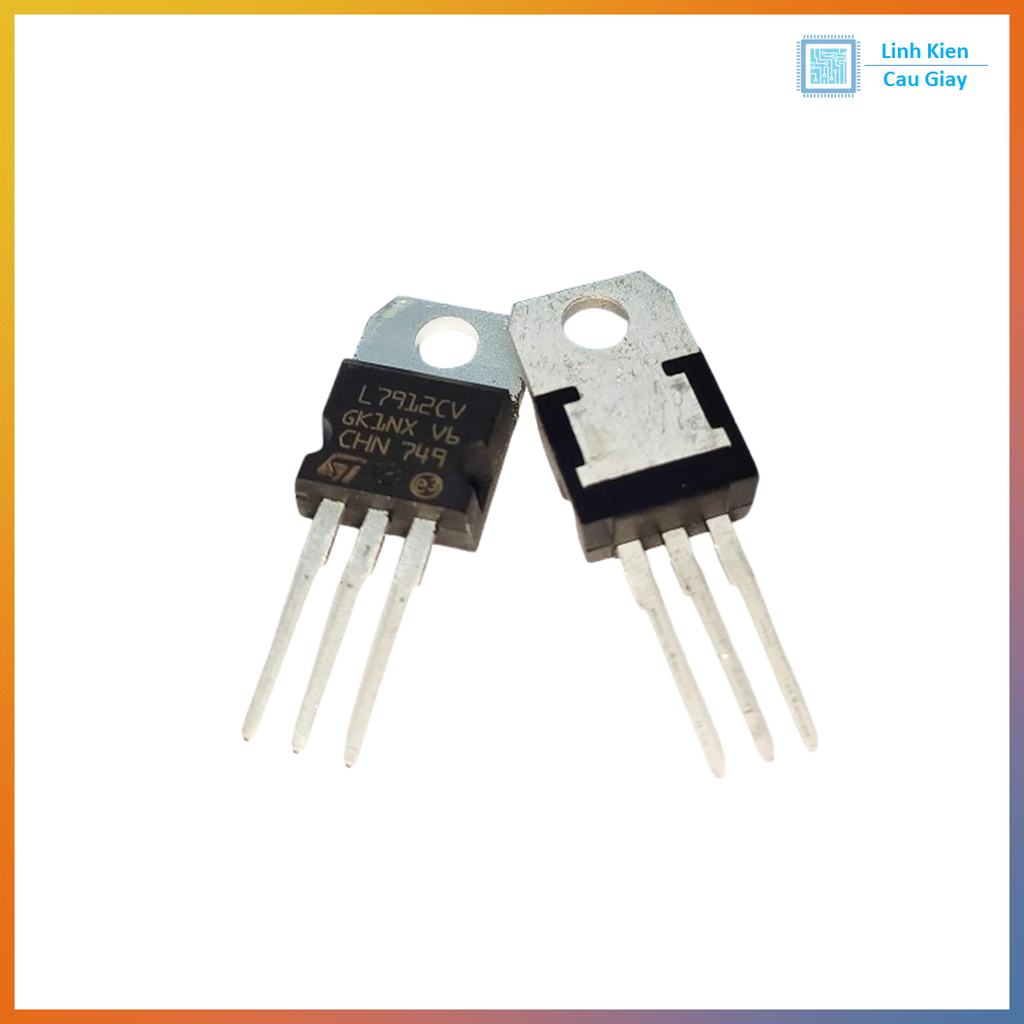

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
