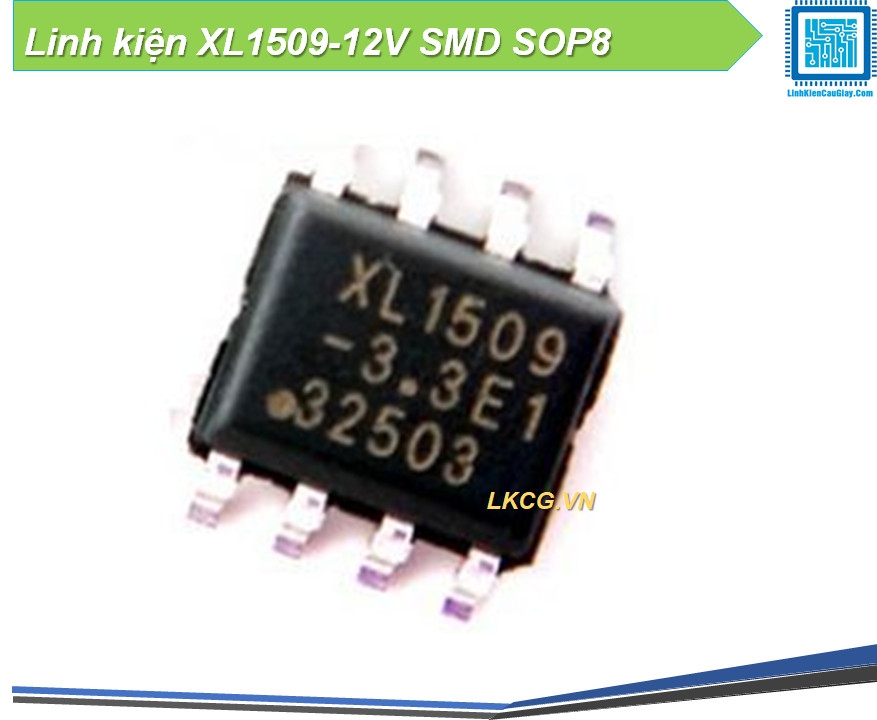

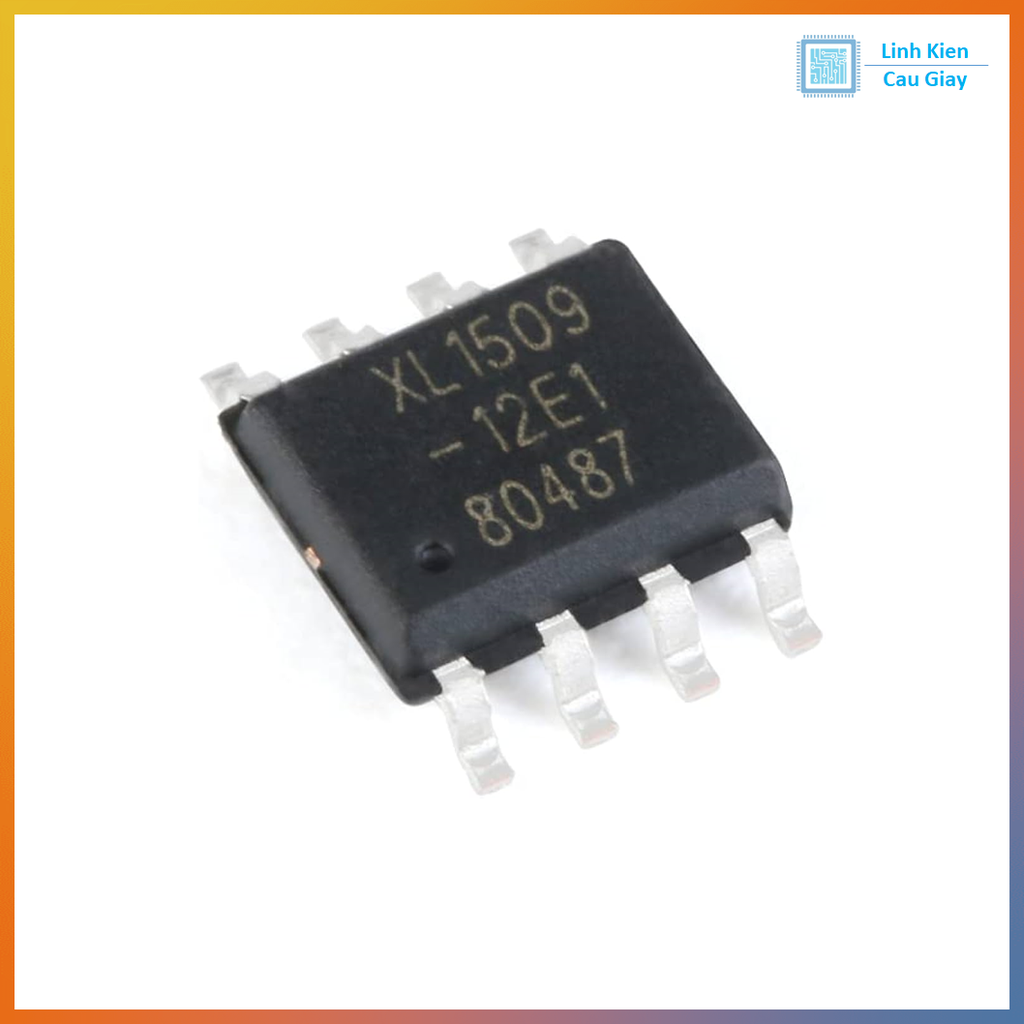

Linh kiện XL1509-12V SMD SOP8

(Mã SP:PVN3077)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

6.000₫

8.000₫

-25%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

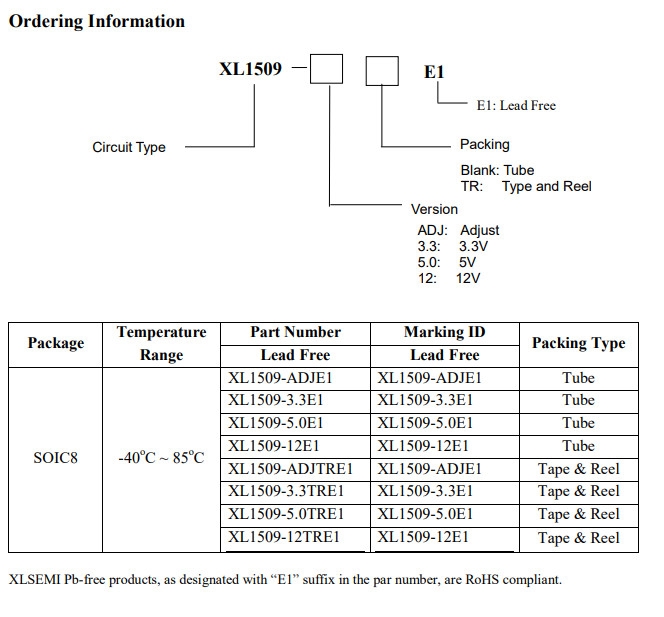

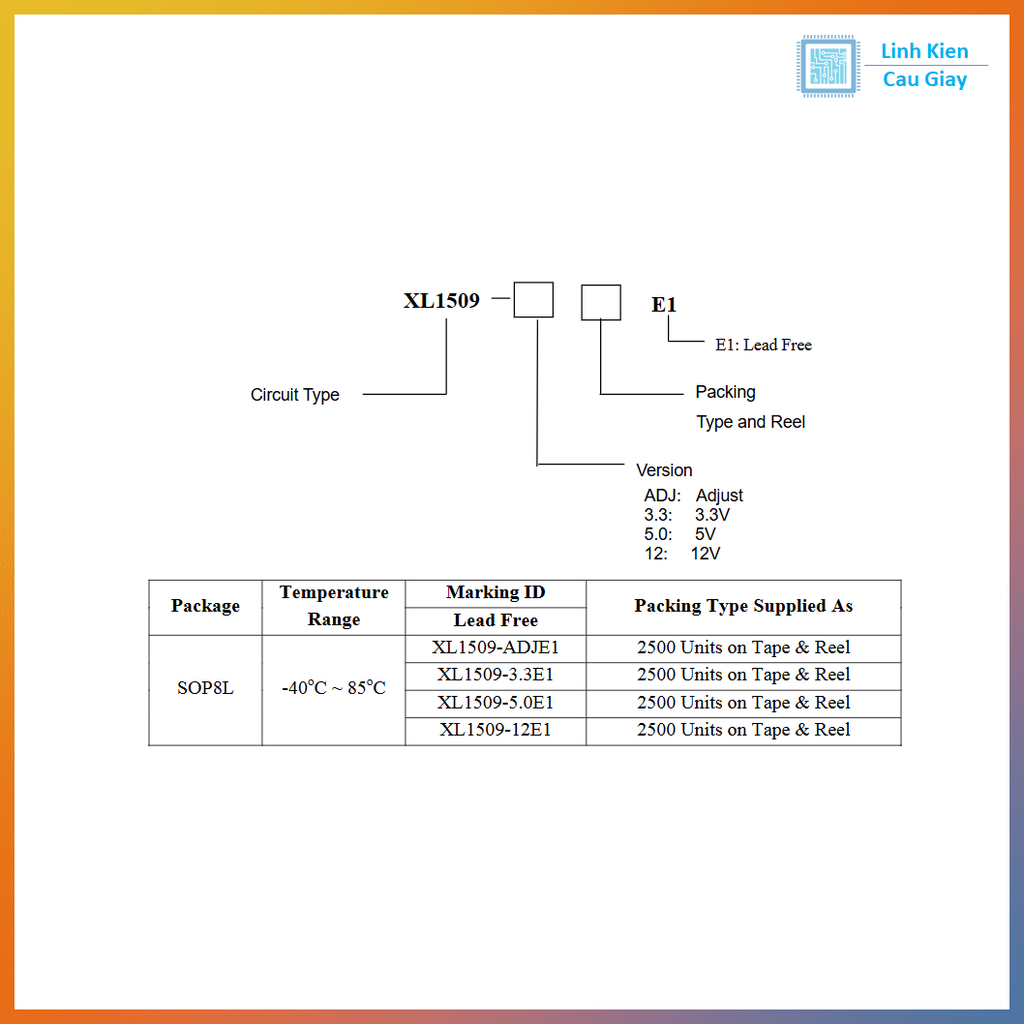

IC nguồn xung hạ áp XL1509-12V SOP8 (DC-DC Buck 12V cố định)

Mô tả sản phẩm

XL1509-12V SOP8 là IC nguồn xung hạ áp (DC-DC Step-Down/Buck) cho ra 12V cố định, chuyên dùng để chuyển đổi từ nguồn cao hơn (ví dụ 24V → 12V, 19V → 12V…) với hiệu suất tốt hơn ổn áp tuyến tính, ít nóng hơn khi tải vừa. Dạng SMD SOP-8 giúp thiết kế mạch gọn, phù hợp làm nguồn 12V cho relay, quạt 12V, module công nghiệp, LED 12V, thiết bị điều khiển trong các hệ dùng nguồn 19–24V.

IC DC-DC Buck cho đầu ra 12V cố định (không cần cầu chia chỉnh áp như bản ADJ).
Thiết kế mạch đơn giản, linh kiện ngoài dễ kiếm (L, diode, tụ).
Phù hợp làm nguồn 12V ổn định trong hệ thống dùng nguồn cao hơn.

Ứng dụng

24V → 12V cho relay, contactor mini, cảm biến 12V, quạt 12V
Nguồn 12V cho LED strip 12V, module điều khiển, thiết bị DIY
Sửa chữa/thay thế mạch nguồn dùng XL1509-12

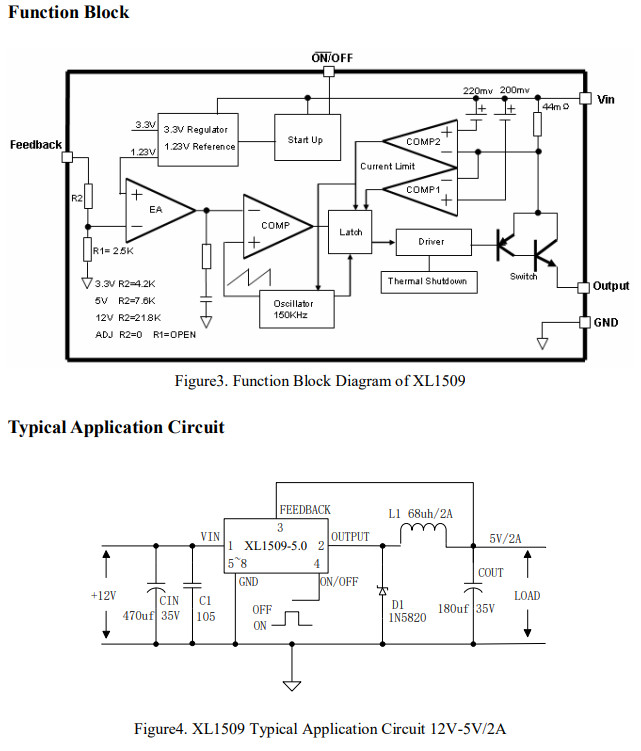

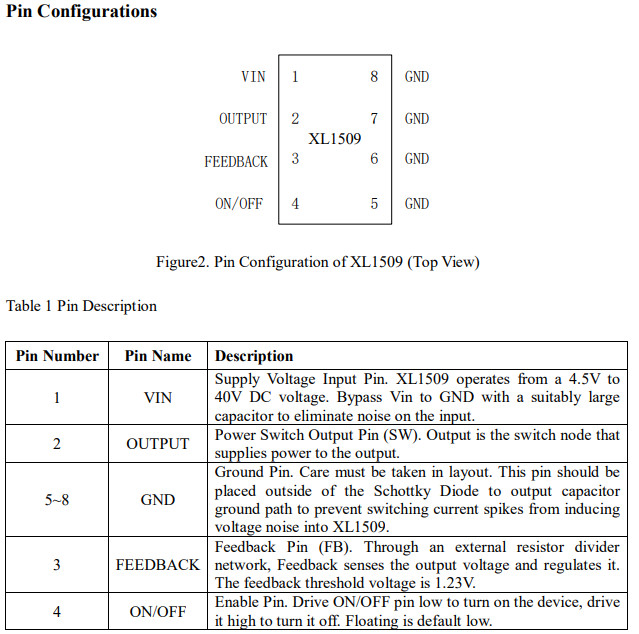

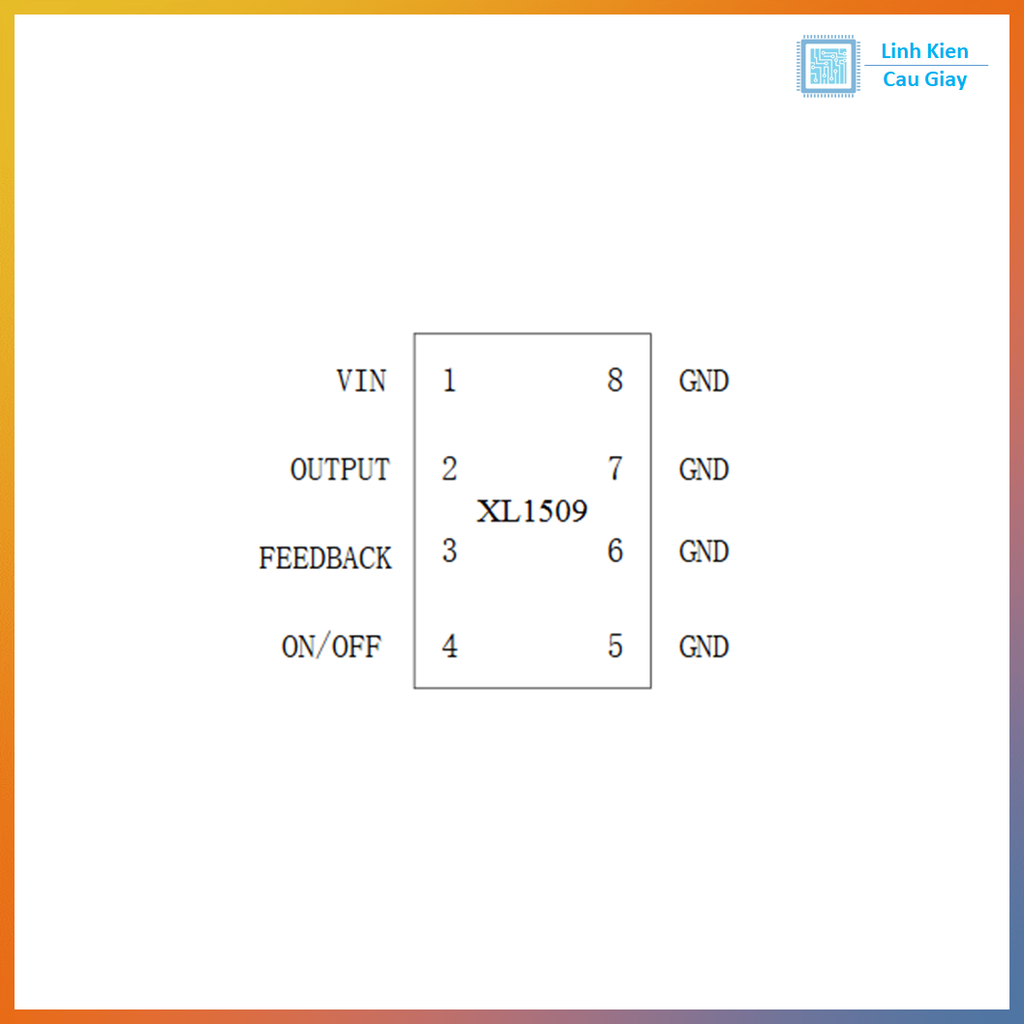

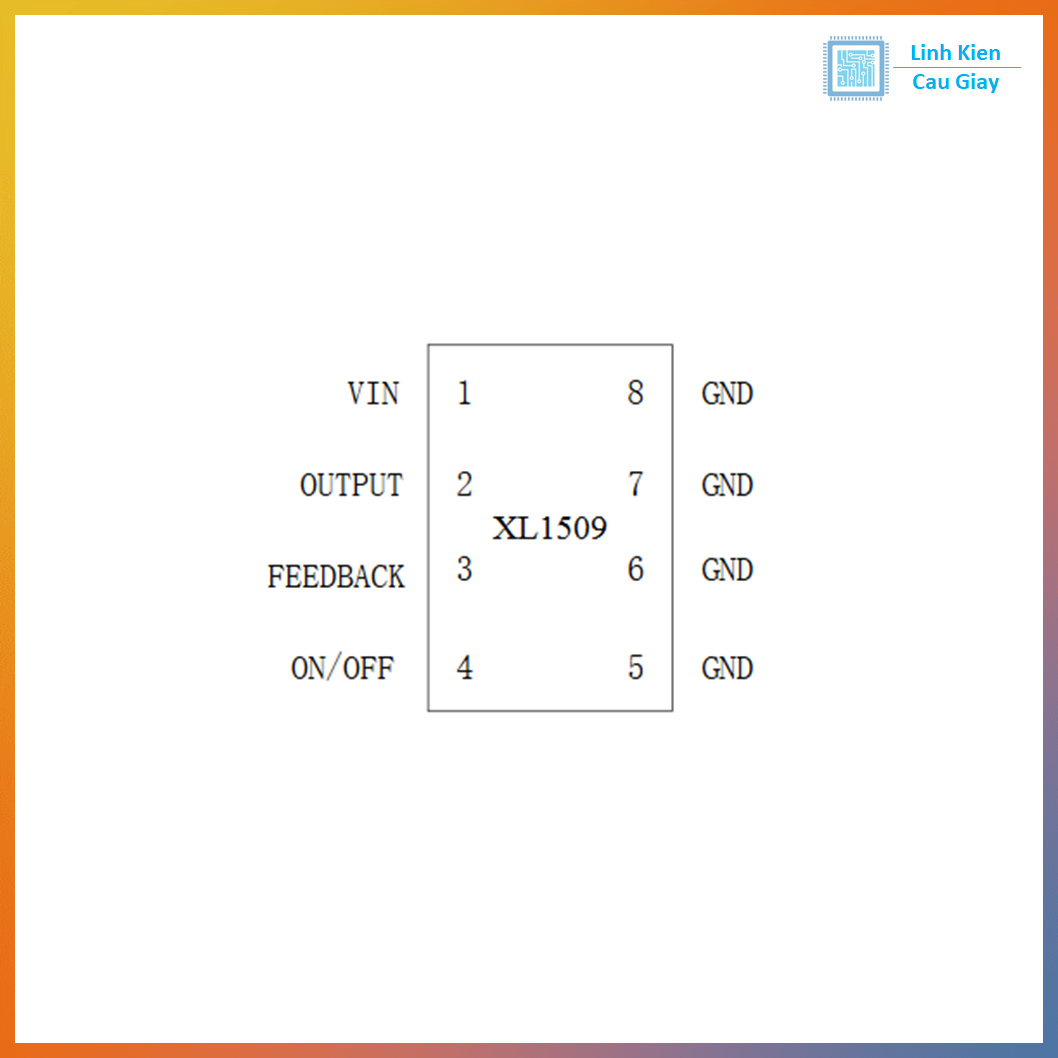

Sơ đồ chân

VIN (nguồn vào)
SW/OUT (chân chuyển mạch ra cuộn cảm)
GND
FB (bản cố định 12V vẫn có chân hồi tiếp nội/ngoại tùy thiết kế)
EN/ON-OFF

Loại: Step-Down Switching Regulator (Buck) – Fixed 12V
Điện áp ra: 12V cố định
Dòng tải: thường quảng cáo tới ~2A (phụ thuộc cuộn cảm/diode/tản nhiệt/layout)
Điện áp vào: thường dùng trong hệ >12V (ví dụ 15–24V), tùy datasheet từng bản
Tần số chuyển mạch: mức hàng trăm kHz (tùy datasheet)

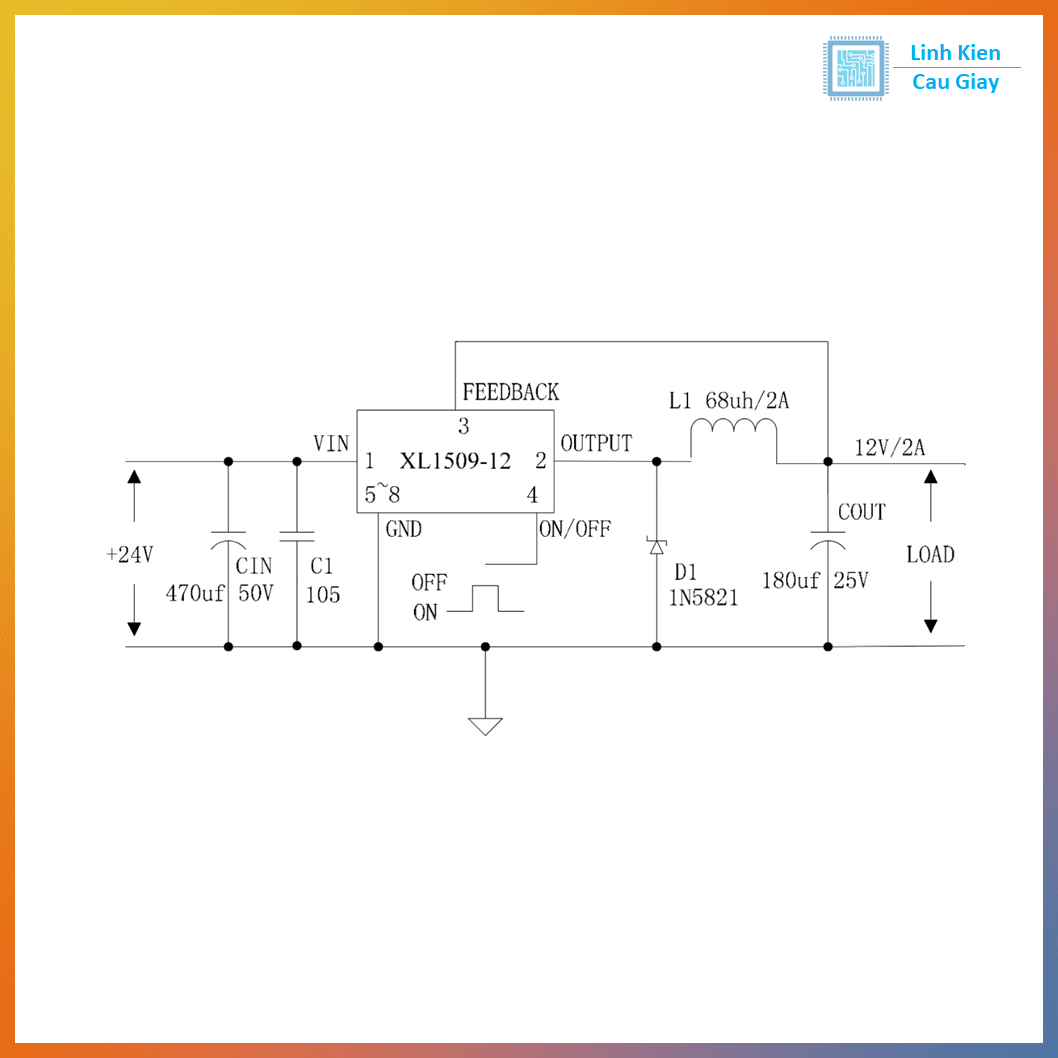

Hướng dẫn sử dụng

Đây là IC hạ áp → chỉ dùng khi Vin > 12V (cần dư áp).
Linh kiện bắt buộc: cuộn cảm L, diode Schottky, tụ input/output.
Layout ưu tiên: đường dòng xung VIN–SW–diode–GND ngắn & rộng, tụ input đặt sát IC.
Nếu chạy tải cao, chú ý tản nhiệt IC + chọn cuộn cảm/diode đúng dòng để không nóng.
