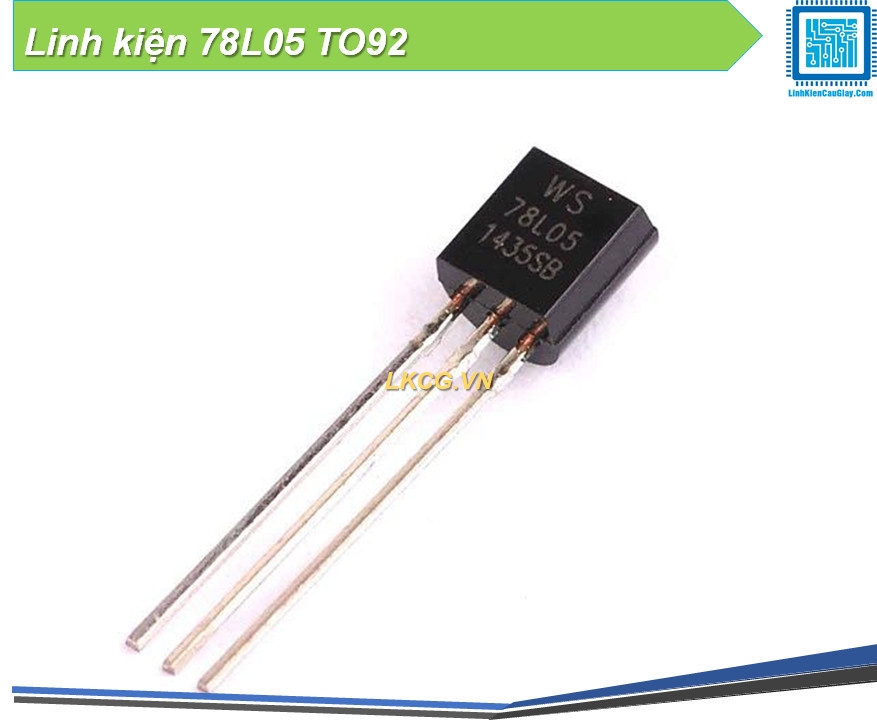

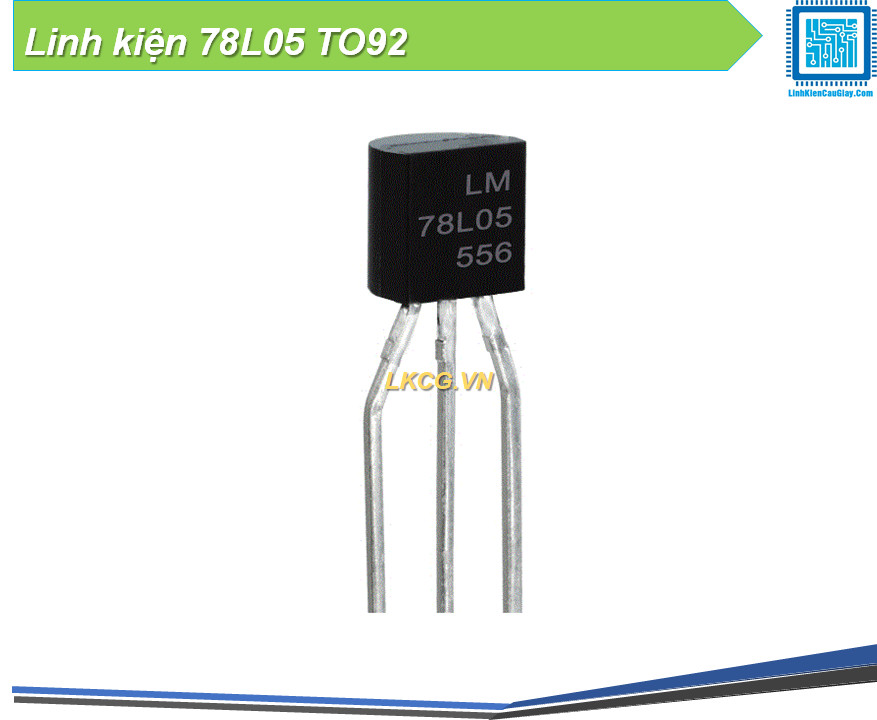

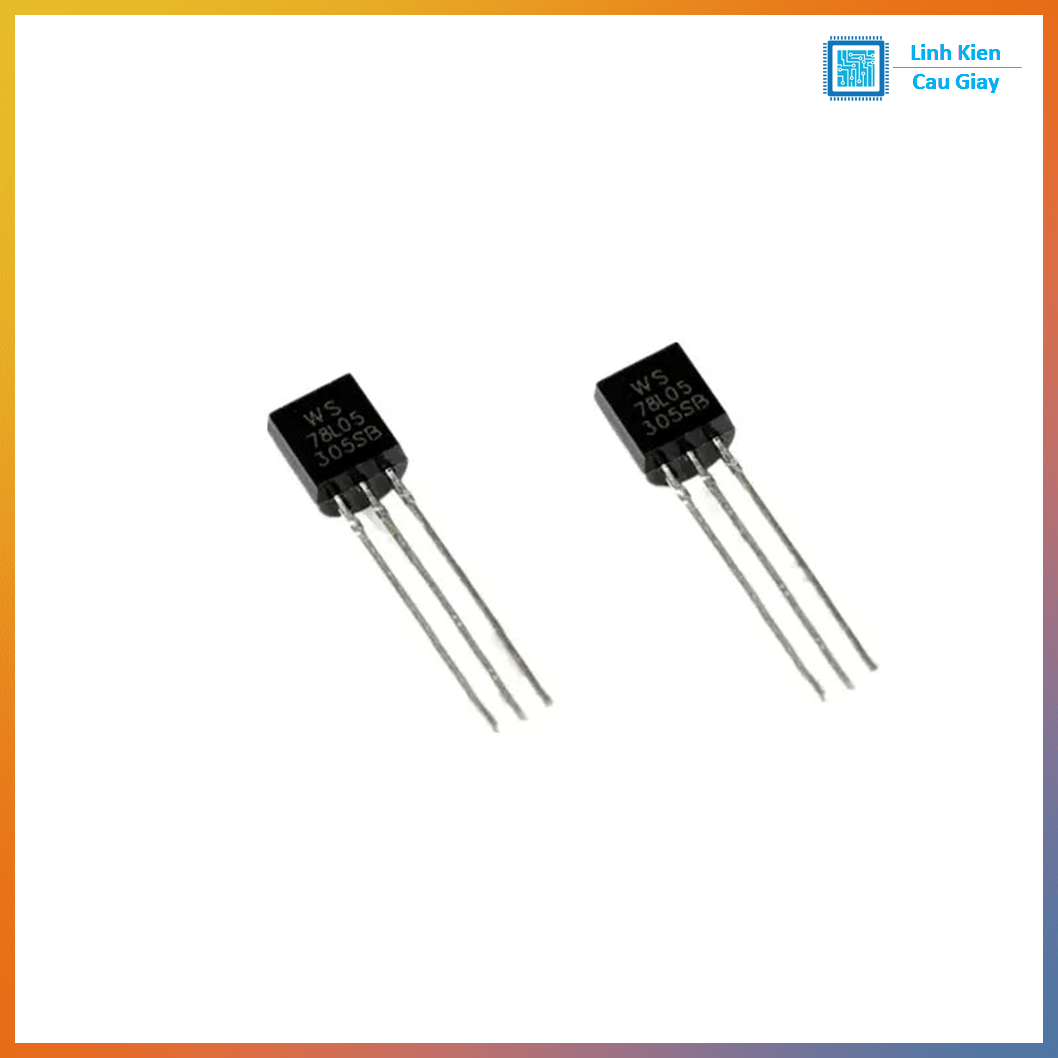

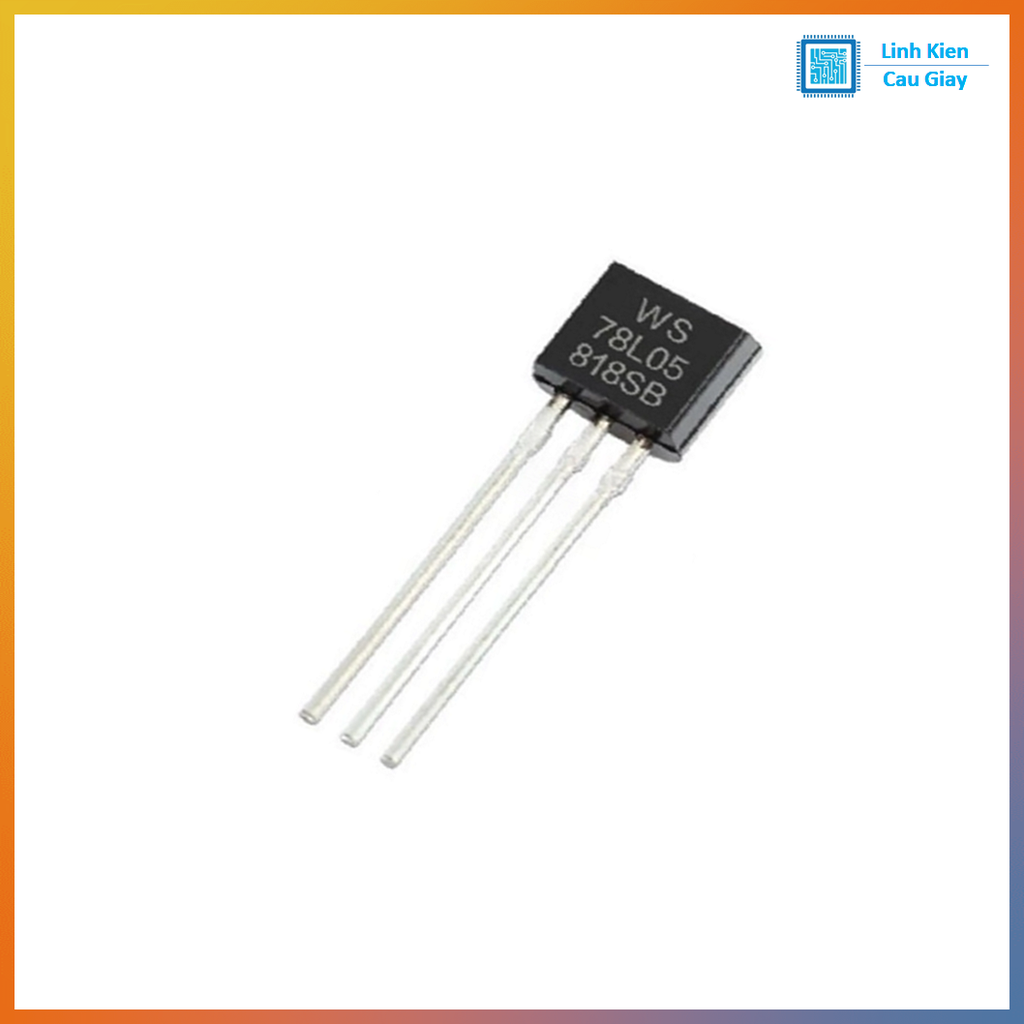

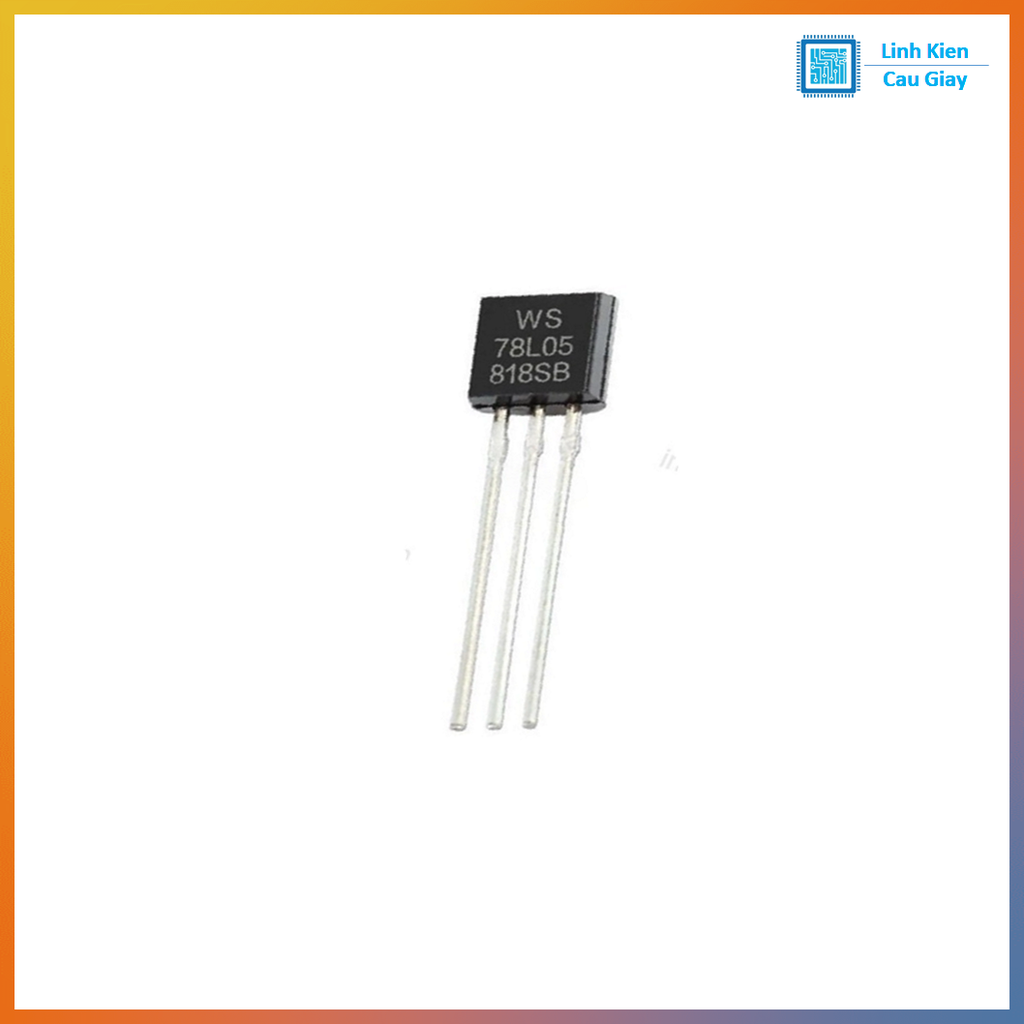

Linh kiện 78L05 TO92

(Mã SP:PVN3139)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

2.000₫

5.000₫

-60%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

IC ổn áp 5V 78L05 TO-92

Mô tả sản phẩm

78L05 TO-92 là IC ổn áp tuyến tính dương +5V (3 chân) loại nhỏ gọn, chuyên dùng để tạo nguồn 5V ổn định cho mạch logic, cảm biến, module điều khiển, DIY. Linh kiện dạng TO-92 dễ cắm/hàn, mạch sử dụng cực đơn giản: chỉ cần cấp điện áp vào cao hơn 5V và thêm tụ lọc ngõ vào/ra để IC chạy ổn định, giảm nhiễu. 78L05 có các cơ chế bảo vệ như giới hạn dòng khi ngắn mạch và bảo vệ quá nhiệt (tuỳ lô/nhà sản xuất).

78L05 là ổn áp tuyến tính 3 chân cho ra 5V cố định, phù hợp cấp nguồn “sạch” cho tải nhỏ như vi điều khiển, cảm biến, IC logic. Vì là tuyến tính nên IC sẽ tỏa nhiệt theo công suất: P ≈ (Vin − 5V) × I tải; nếu dùng Vin cao (12V) và tải gần 100mA thì nên cân nhắc giảm tải hoặc hạ Vin trước để IC mát hơn.

Ứng dụng

Nguồn 5V cho cảm biến, mạch logic TTL/CMOS, module nhỏ gọn
Ổn áp cục bộ trên mạch (on-board regulation) cho các bo DIY, robot, thiết bị nhúng
Dùng sau bộ nguồn xung để “làm sạch” điện áp 5V cho phần analog/ADC (tuỳ thiết kế)

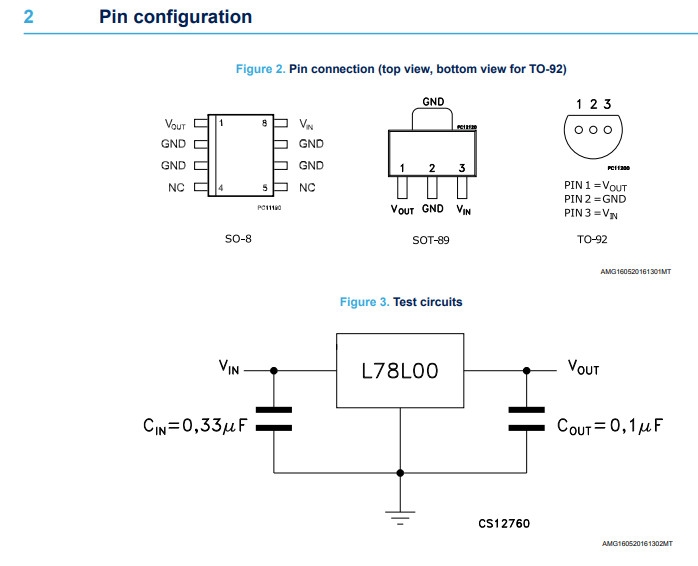

Sơ đồ chân

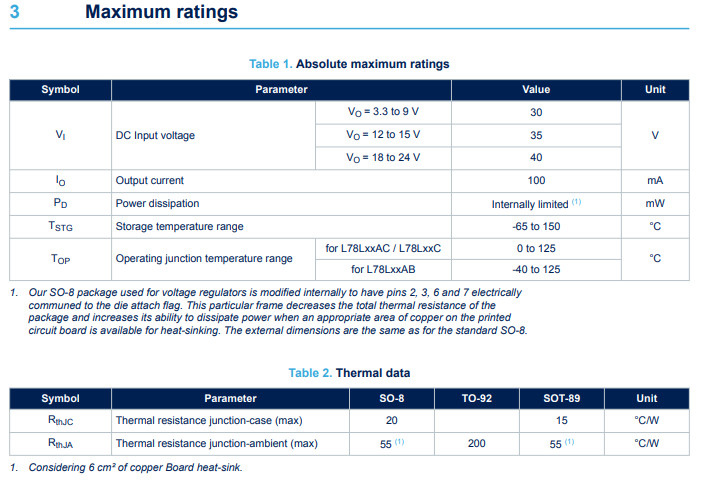

Thông số kĩ thuật

Điện áp ngõ ra: 5V (xấp xỉ 4.8V đến 5.2V ở điều kiện tiêu chuẩn)
Dòng tải: thường dùng mức ~100mA; một số datasheet ghi tối đa 150mA ở 25°C (phụ thuộc nhiệt và tản nhiệt)
Điện áp vào tối đa (absolute max, theo link bạn gửi): 35V
Dropout (tham khảo theo link bạn gửi): khoảng 1.7V (tức Vin nên cao hơn 5V một khoảng để ra ổn định khi tải)

Hướng dẫn sử dụng

Kết nối cơ bản: IN nhận nguồn DC, GND nối mass, OUT ra 5V cấp tải
Tụ khuyến nghị để ổn định:
CIN khoảng 0.33µF đặt sát chân IN–GND
COUT khoảng 0.1µF đặt sát chân OUT–GND Alldatasheet+1
Mẹo chạy mát: nếu Vin=12V và tải kéo lớn, IC sẽ nóng nhanh → nên giảm dòng tải hoặc dùng buck hạ xuống 7–9V rồi mới qua 78L05 để nguồn sạch và mát hơn.
