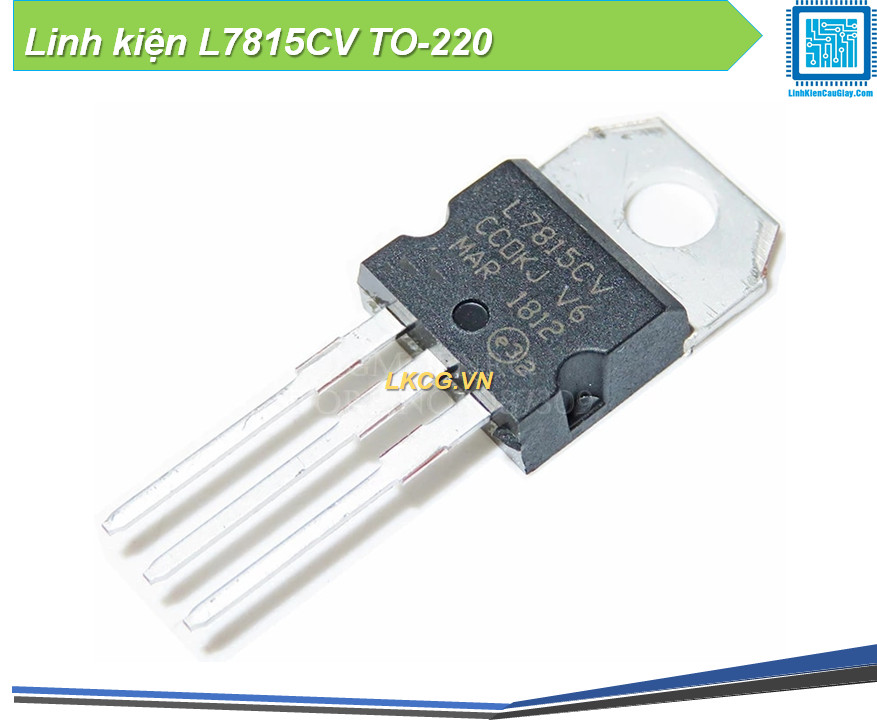

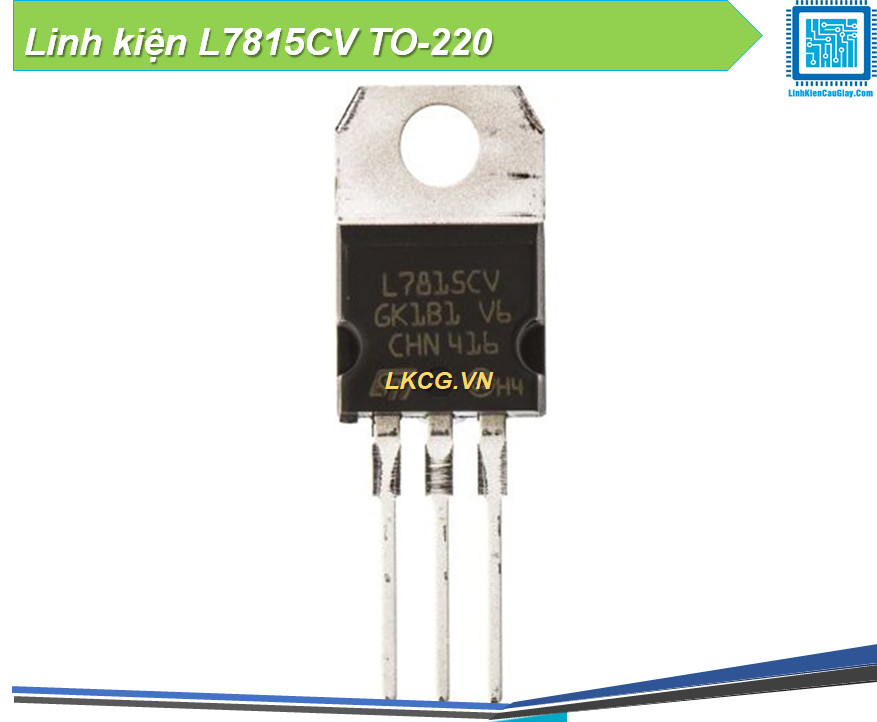

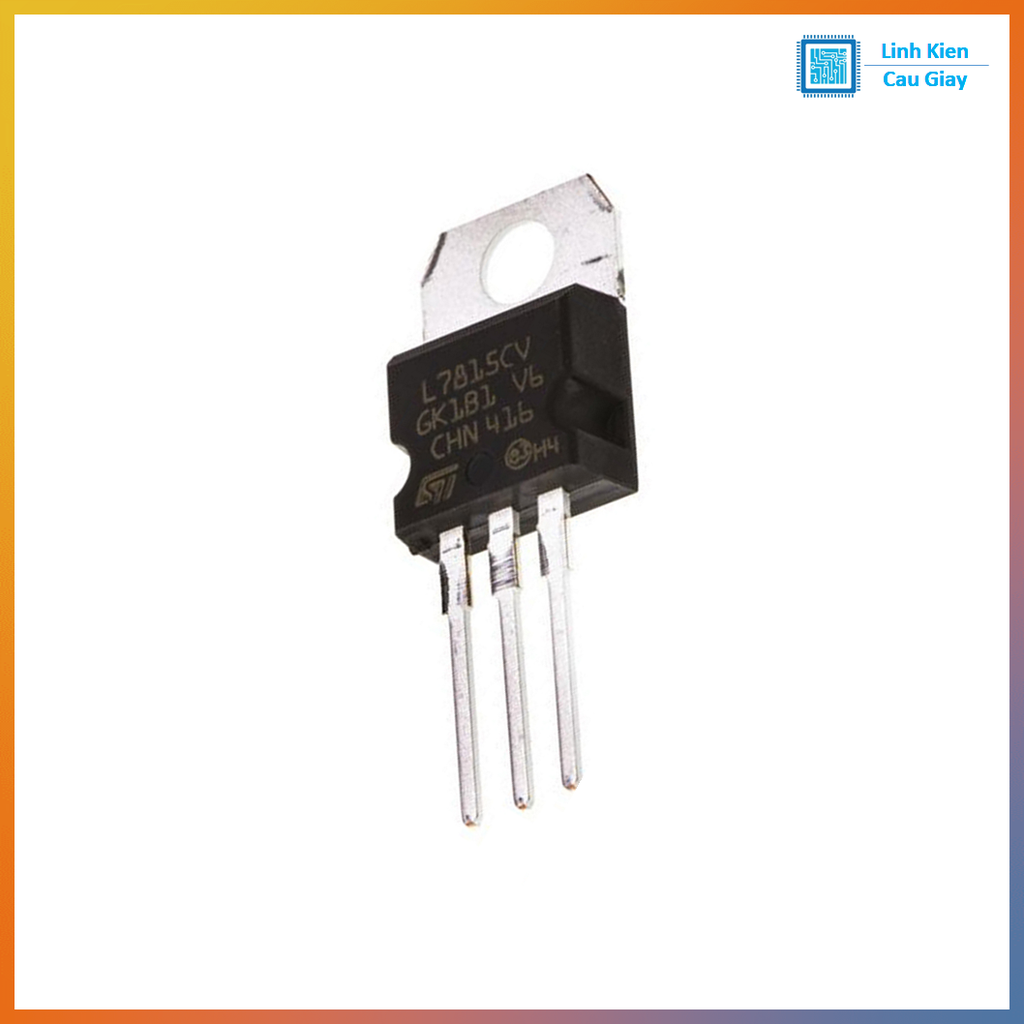

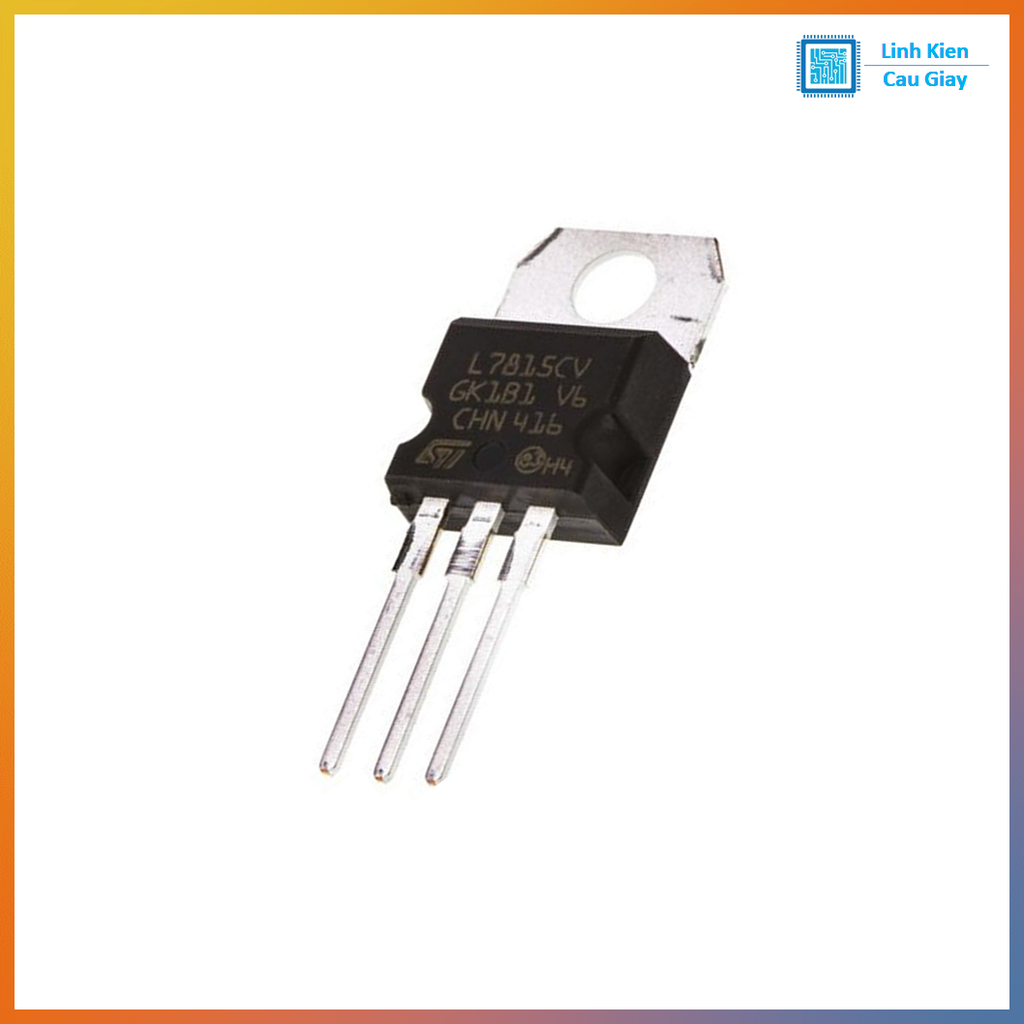

Linh kiện L7815CV TO-220

(Mã SP:PVN3138)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

3.000₫

5.000₫

-40%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

IC ổn áp 15V L7815CV TO-220

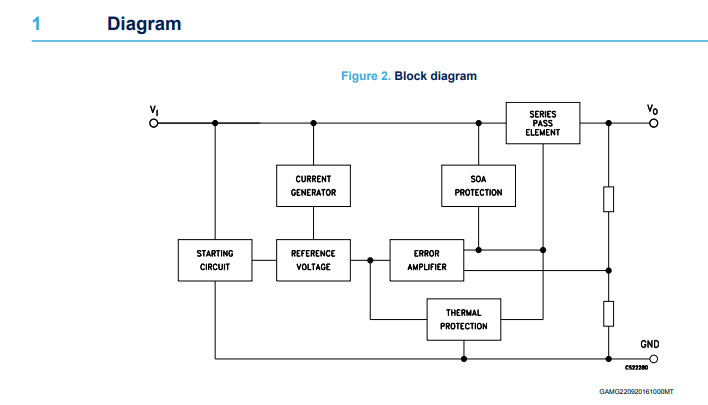

Mô tả sản phẩm

L7815CV TO-220 là IC ổn áp tuyến tính dương +15V thuộc họ 78xx, cho ra điện áp 15V cố định, dễ dùng và rất phổ biến trong các mạch nguồn analog, audio, op-amp, mạch điều khiển, thiết bị công nghiệp. Dạng vỏ TO-220 tản nhiệt tốt, phù hợp chạy tải trung bình–cao (tuỳ tản nhiệt), chỉ cần lắp thêm tụ lọc ngõ vào/ra là có thể tạo nguồn 15V ổn định, giảm nhiễu và bảo vệ quá nhiệt/quá dòng (tuỳ hãng). Đây là lựa chọn nhanh gọn khi cần nguồn 15V sạch từ nguồn vào cao hơn như 18V–24V DC.

L7815CV là ổn áp tuyến tính cho ra +15V cố định, mạch dùng đơn giản, điện áp ra ổn định và “sạch” phù hợp mạch analog/audio. Khi hạ từ điện áp cao xuống 15V, IC sẽ tỏa nhiệt theo công suất P ≈ (Vin − 15V) × I tải, vì vậy tải càng lớn càng cần tản nhiệt/đổ đồng/ke tản để chạy bền.

Ứng dụng

Nguồn +15V cho op-amp, mạch tiền khuếch đại, mạch lọc âm, equalizer
Nguồn cho mạch điều khiển, rơ-le, cảm biến/thiết bị công nghiệp cần 15V ổn định
Tạo bộ nguồn đôi ±15V khi kết hợp thêm IC 7915 (mạch analog, audio)
Nguồn cho DIY: ampli mini, preamp, mixer analog, mạch đo lường

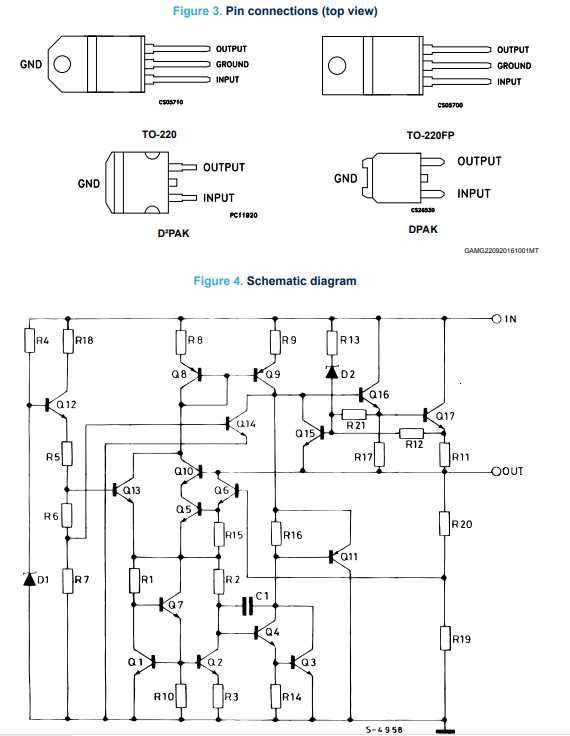

Sơ đồ chân

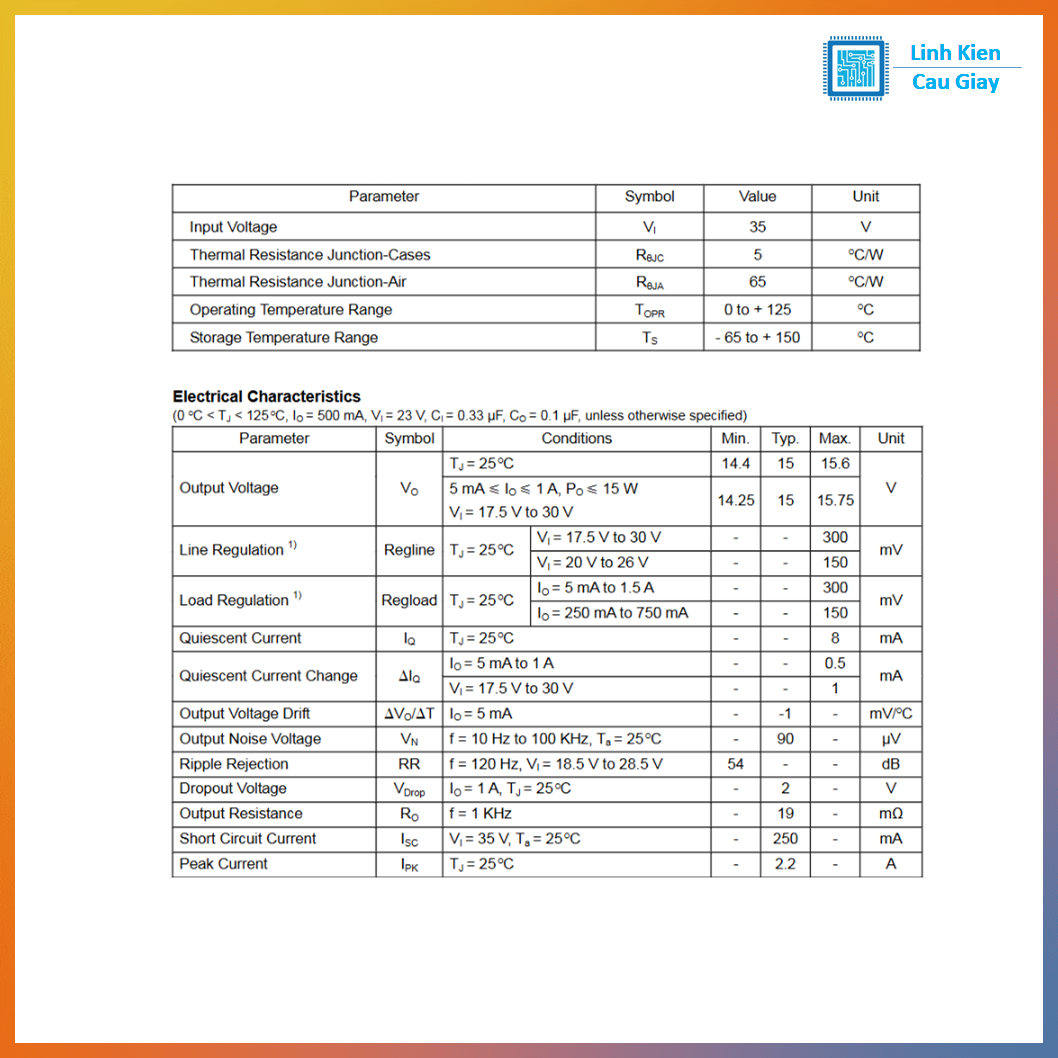

Thông số kĩ thuật

Điện áp ngõ ra: +15V cố định
Dòng tải: thường đến ~1A (phụ thuộc tản nhiệt)
Điện áp vào: cần cao hơn 15V một khoảng (dropout khoảng 2V điển hình của 78xx)

Hướng dẫn sử dụng

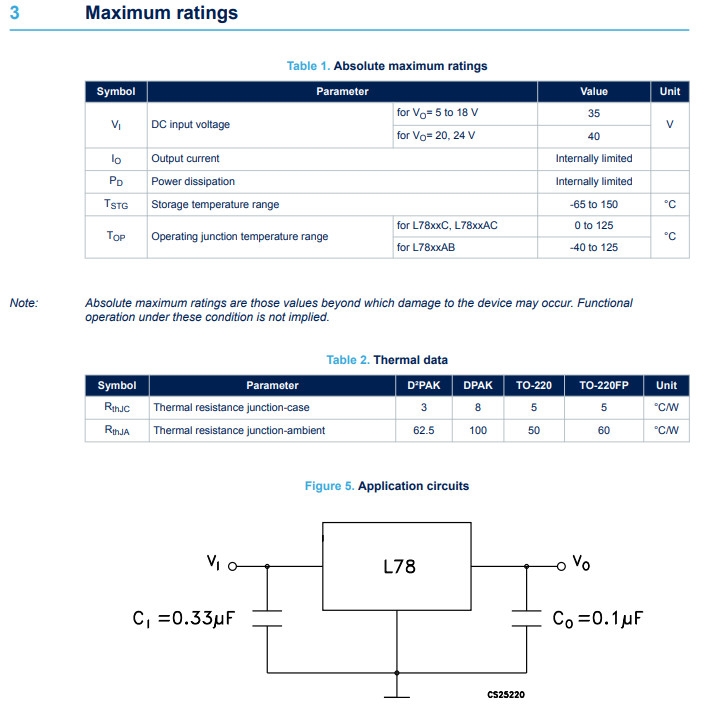

Mạch cơ bản (khuyến nghị)
Tụ ngõ vào: 0.33µF (và/hoặc 10µF) từ VIN xuống GND, đặt sát IC
Tụ ngõ ra: 0.1µF (và/hoặc 10µF) từ VOUT xuống GND, đặt sát IC
Chọn nguồn vào hợp lý
Nếu dùng từ 24V xuống 15V và tải lớn → IC nóng, nên gắn heatsink
Tính nhanh nhiệt
P ≈ (Vin − 15) × I. Ví dụ Vin=24V, I=0.5A → P≈4.5W (cần tản nhiệt tốt)
Nếu cần nguồn sạch hơn cho audio: có thể thêm tụ hóa + tụ gốm và bố trí mass sao cho gọn, ngắn
