IC nguồn xung hạ áp 3.3V XL1509-3.3E1 SOP8L (Buck 2A, 4.5–40V)

Mô tả sản phẩm

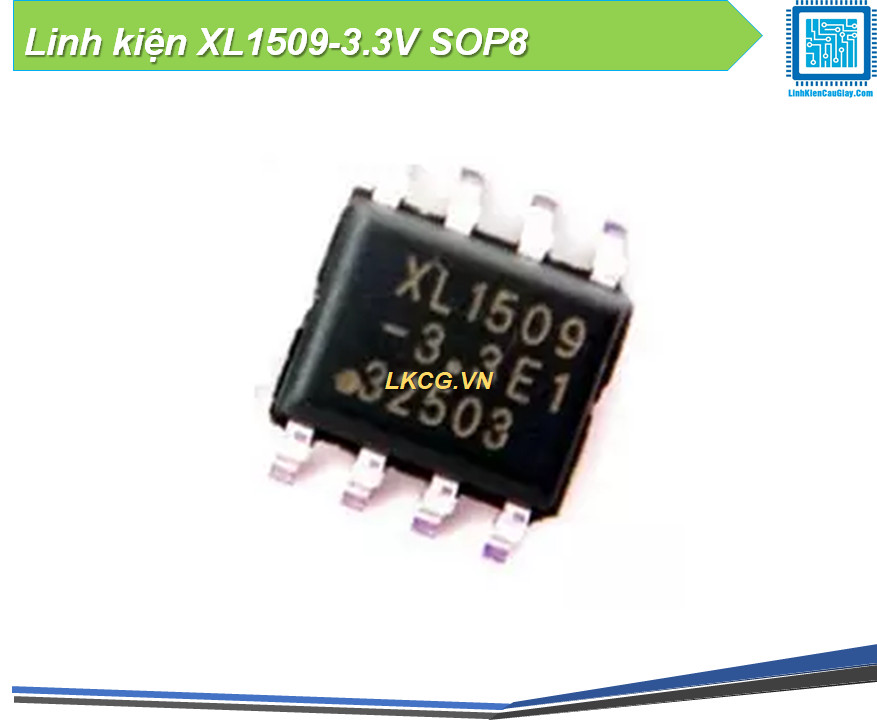

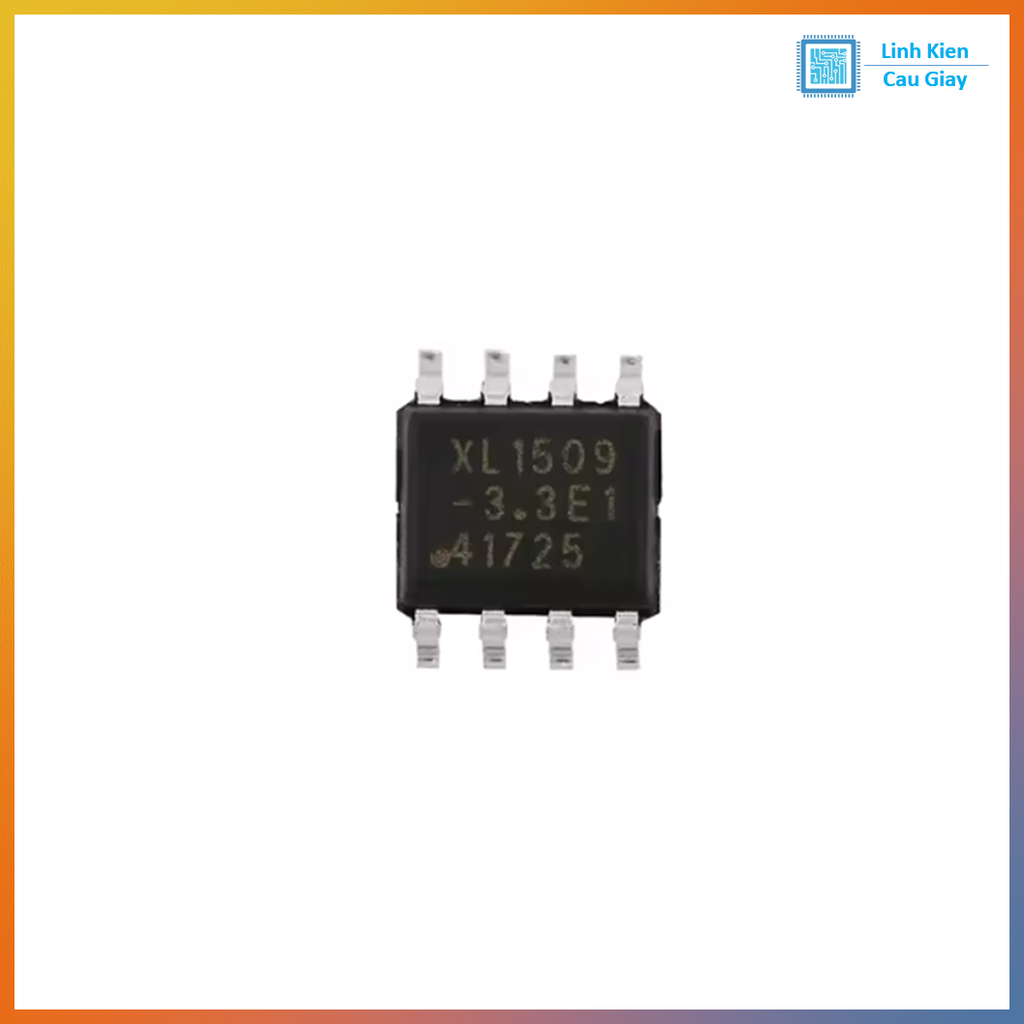

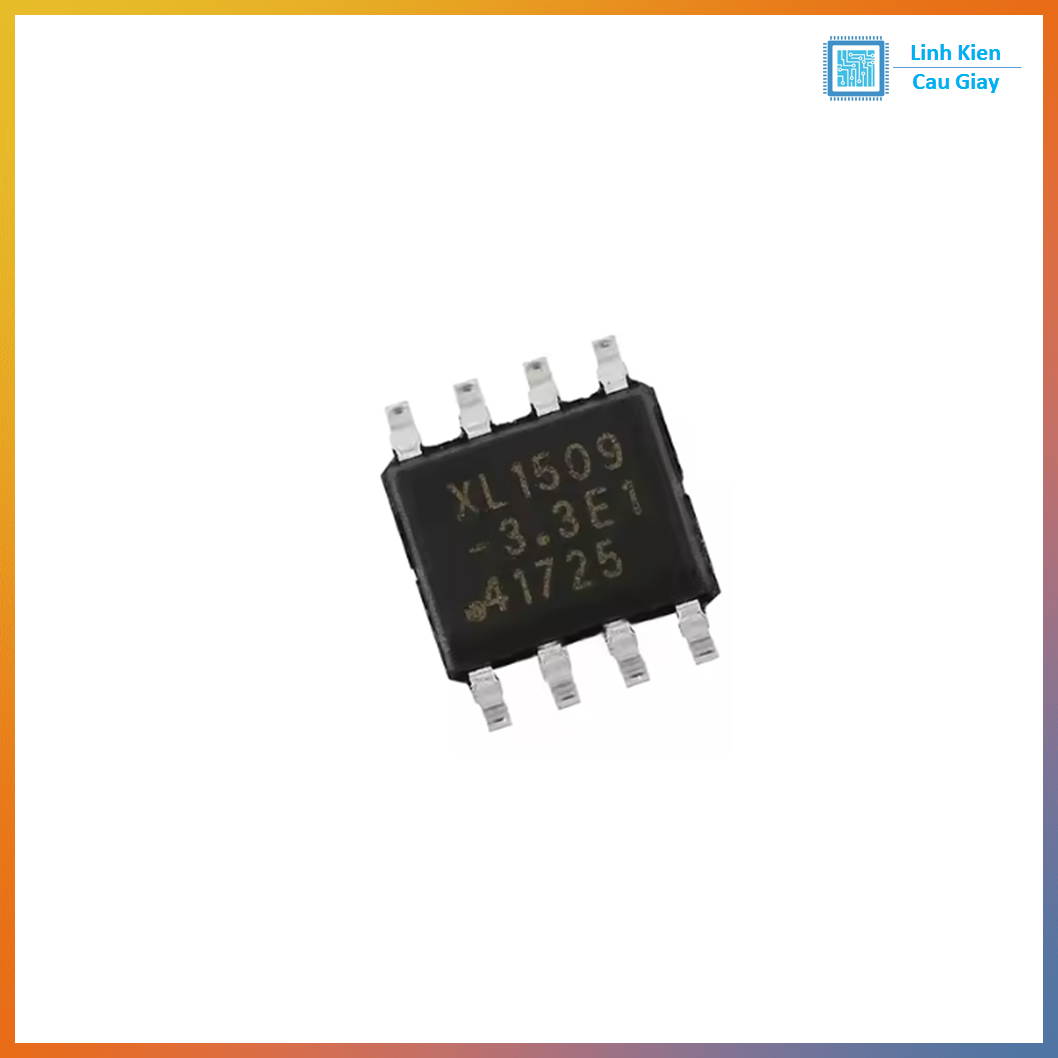

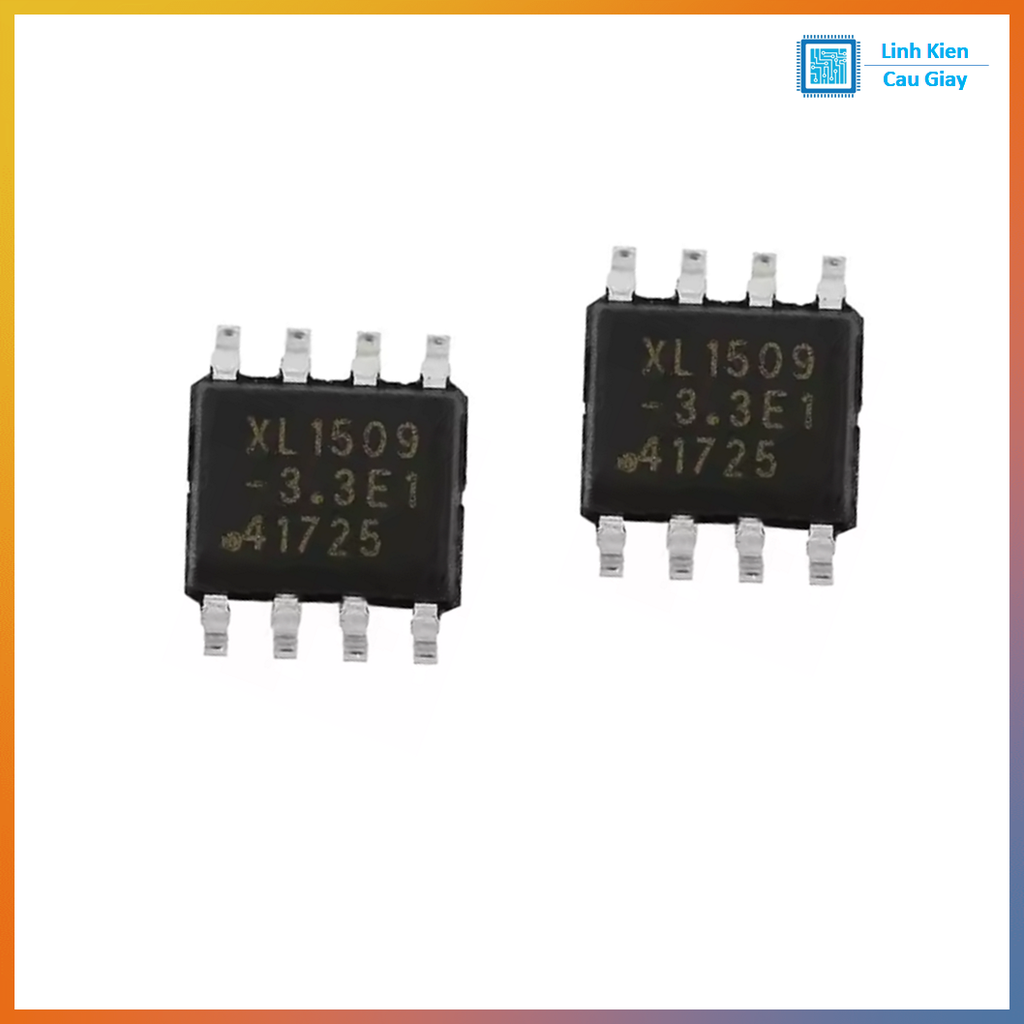

XL1509-3.3V SOP8 (thường gặp mã XL1509-3.3E1) là IC nguồn xung hạ áp (buck/step-down) 3.3V dòng tải đến 2A, dải điện áp vào rộng 4.5V–40V, tần số chuyển mạch 150kHz. Linh kiện dạng SOP8L nhỏ gọn, rất hợp để làm nguồn 12V/24V xuống 3.3V cấp cho ESP32/STM32, cảm biến 3.3V, module RF/WiFi, thiết bị nhúng và các mạch DIY cần hiệu suất cao hơn ổn áp tuyến tính. IC có chân ON/OFF (Enable), bảo vệ quá nhiệt, giới hạn dòng và yêu cầu ít linh kiện ngoài (cuộn cảm + diode Schottky + tụ lọc) nên dễ triển khai trên PCB

Ứng dụng

Nguồn 3.3V cho ESP32/ESP8266/STM32/NRF24/LoRa, GPS, cảm biến 3.3V
Hạ áp 12V/24V xuống 3.3V cho thiết bị nhúng, IoT, robot
Nguồn phụ cho bo điều khiển, mạch công nghiệp, thiết bị viễn thông/mạng

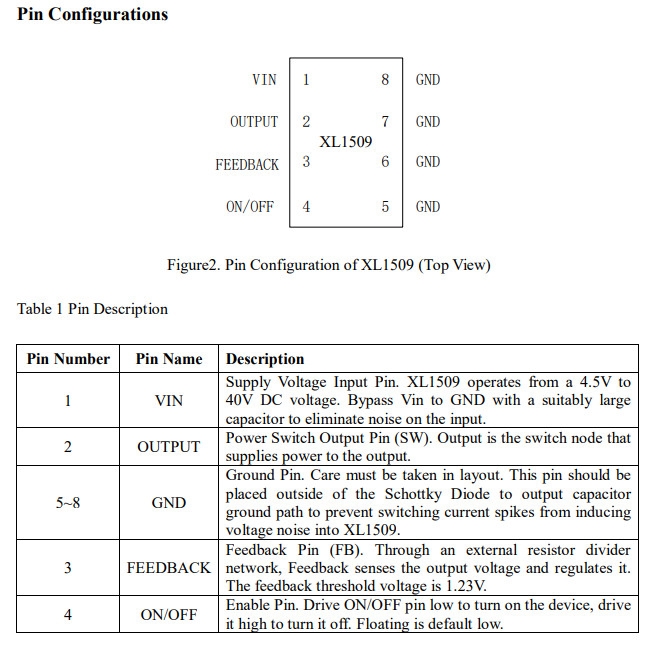

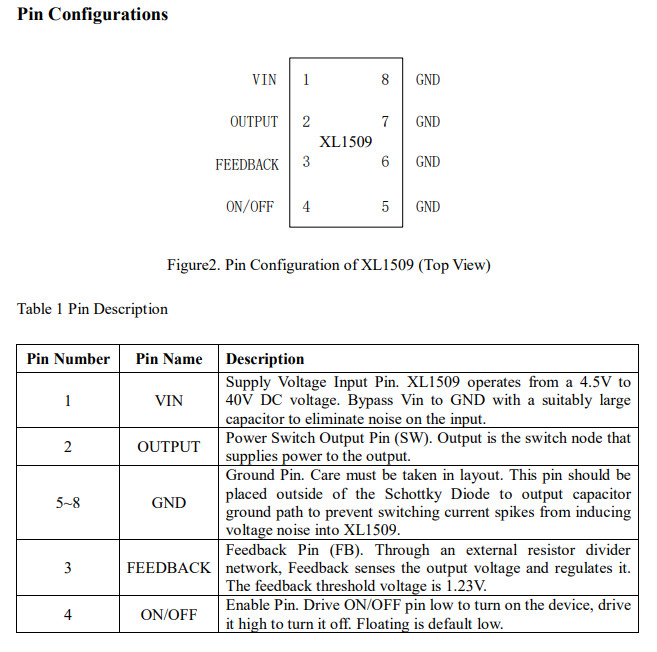

Sơ đồ chân

Chân 1: VIN (nguồn vào)
Chân 2: OUTPUT (SW – nút chuyển mạch ra cuộn cảm/diode, không phải 3.3V trực tiếp)
Chân 3: FEEDBACK (FB – sense điện áp ra)
Chân 4: ON/OFF (EN – Enable)
Chân 5,6,7,8: GND

Thông số kĩ thuật

Dải điện áp vào hoạt động: 4.5V đến 40V (giới hạn tuyệt đối Vin tới 45V)
Điện áp ra: 3.3V (min 3.168V, typ 3.3V, max 3.432V)
Dòng tải: đến 2A (IC có giới hạn dòng chuyển mạch typ ~4A)
Tần số chuyển mạch: typ 150kHz (127–173kHz)
Enable ON/OFF: mức thấp để ON, mức cao để OFF (ngưỡng tham khảo ON/OFF: High~1.4V, Low~0.8V)

Hướng dẫn sử dụng

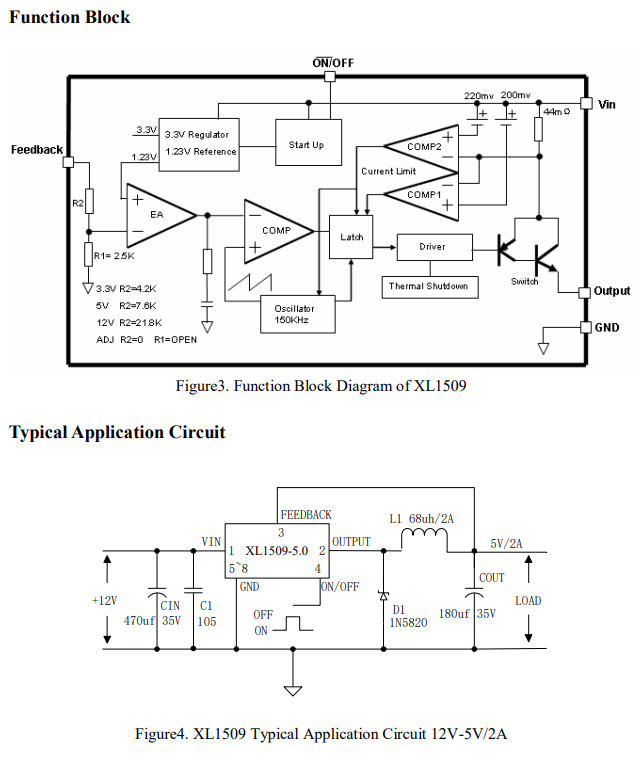

Bắt buộc dùng đúng cấu trúc buck: VIN → IC → chân OUTPUT(SW) → cuộn cảm → VOUT(3.3V)
Dùng diode Schottky từ SW về GND/VOUT theo mạch chuẩn (datasheet minh hoạ dùng 1N5820) và tụ COUT low ESR để giảm ripple
CIN và tụ gốm (ví dụ 1µF/0.1µF) đặt sát VIN–GND; đường dòng công suất (SW, diode, cuộn cảm, tụ) đi ngắn và mass “sạch” để giảm nhiễu
FB (chân 3) lấy sau cuộn cảm (tại điểm VOUT) và tránh đi gần cuộn cảm để không “ăn” nhiễu từ từ thông cuộn cảm
Chân ON/OFF: nếu không điều khiển bật/tắt, cấu hình để luôn Enable theo khuyến nghị datasheet (mặc định thả nổi là mức thấp)
Muốn ít ripple hơn có thể dùng “post ripple filter” (cuộn cảm nhỏ + tụ low ESR) như gợi ý trong datasheet

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
