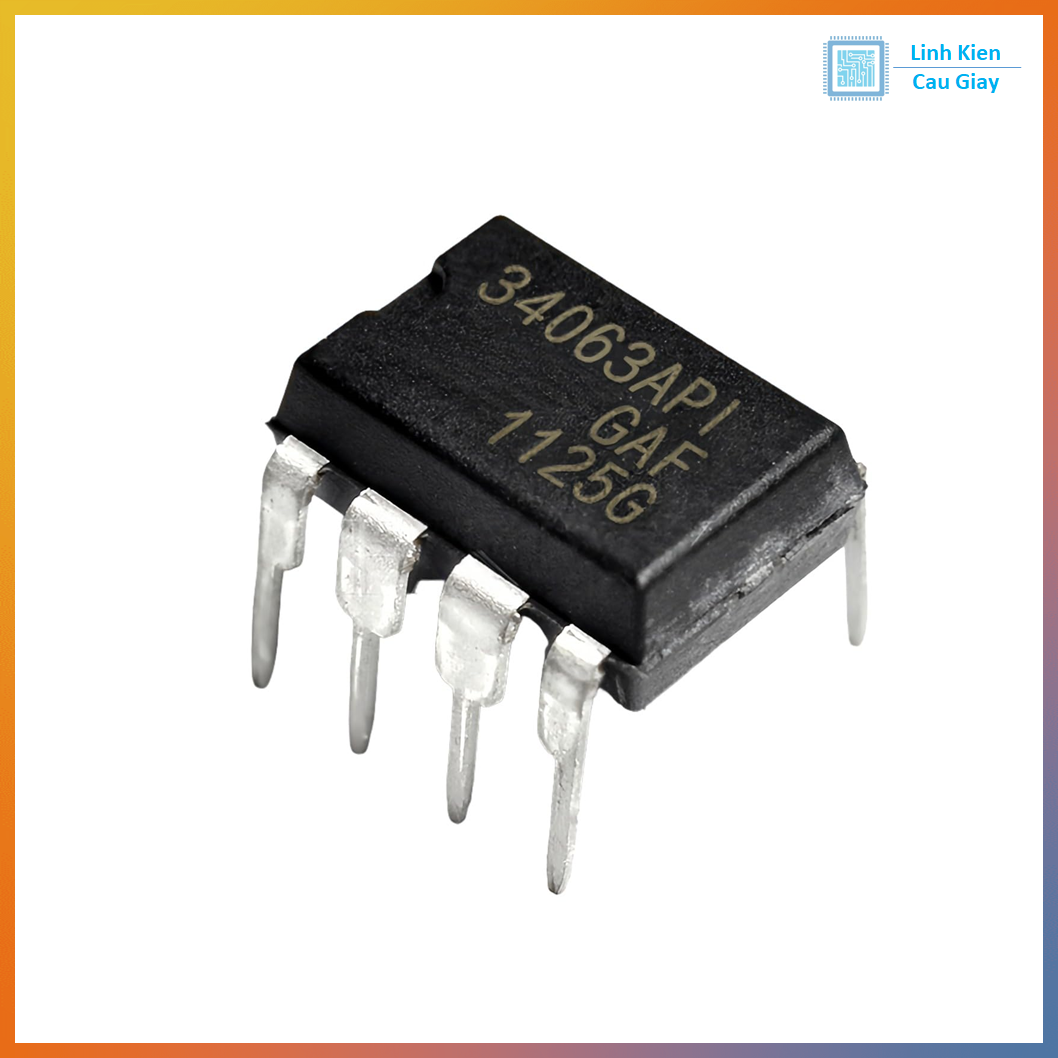

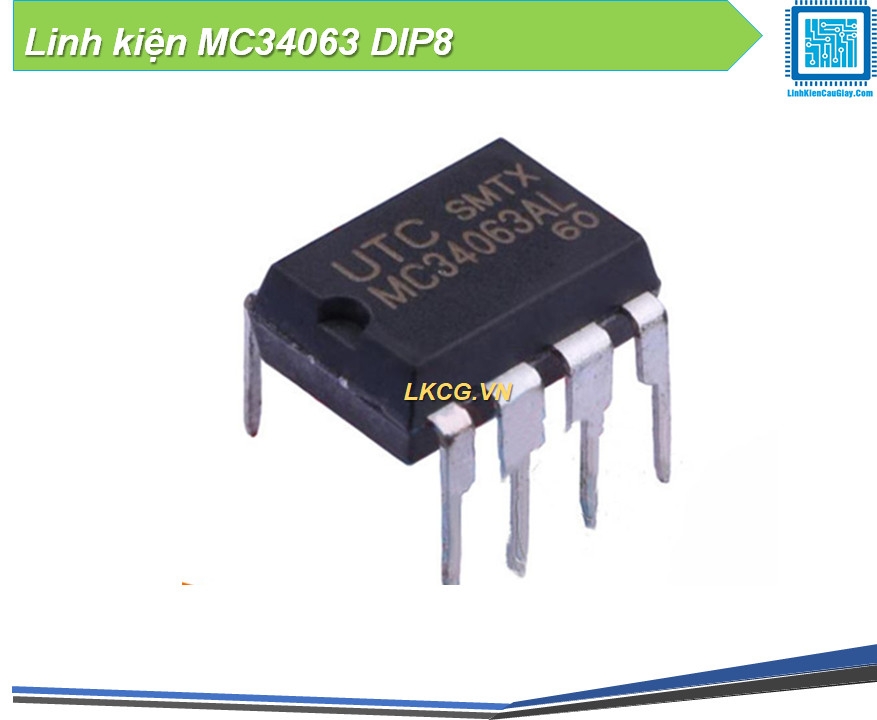

IC nguồn xung MC34063 DIP8 (hạ áp/tăng áp/đảo áp)

Mô tả sản phẩm

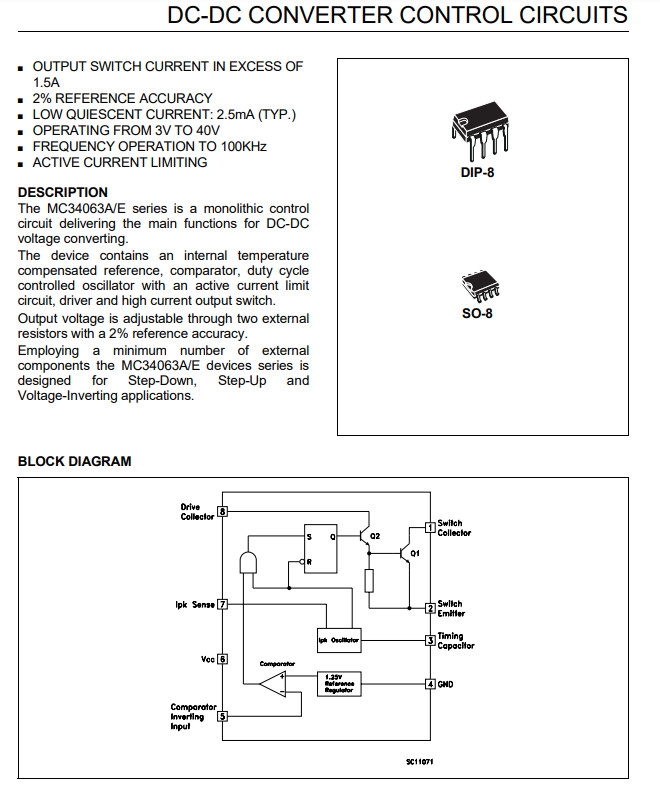

MC34063 DIP8 (thường gặp dưới tên MC34063A) là IC nguồn xung “quốc dân” dùng để tạo mạch DC-DC hạ áp (Buck), tăng áp (Boost) hoặc đảo áp (Inverting) với số linh kiện ngoài tối giản. Dạng DIP-8 chân cắm rất dễ hàn, phù hợp học tập, làm mạch thử (testboard), DIY Arduino/ESP, sửa chữa mạch nguồn nhỏ. IC tích hợp dao động, so sánh, transistor công tắc và giới hạn dòng, giúp thiết kế nguồn đơn giản – chi phí thấp – linh hoạt nhiều cấu hình.

• IC điều khiển nguồn xung thông dụng, hỗ trợ nhiều kiểu DC-DC: Buck / Boost / Inverting.

• Dạng DIP-8 cắm breadboard, hàn lỗ, phù hợp làm prototype và học điện tử.

• Dễ kiếm linh kiện đi kèm, mạch tham khảo nhiều, tối ưu cho nguồn công suất vừa/nhỏ.

Ứng dụng

• 12V → 5V / 3.3V cấp cho Arduino, ESP, cảm biến (Buck)

• 5V → 9V / 12V cho module nhỏ (Boost)

• Tạo -5V / -12V cho mạch analog/op-amp (Inverting)

• Mạch DIY robot, IoT, mạch LED, mạch nguồn thử nghiệm trên breadboard

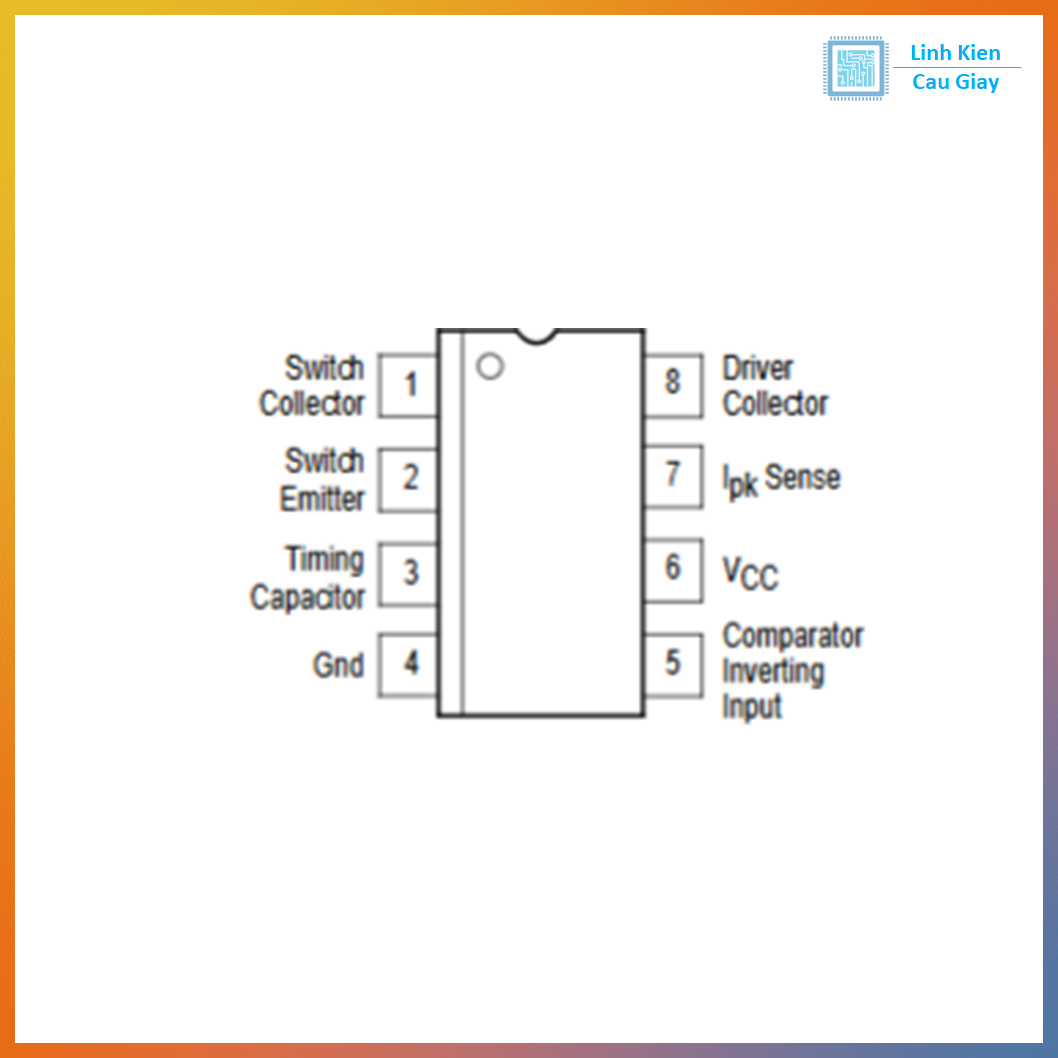

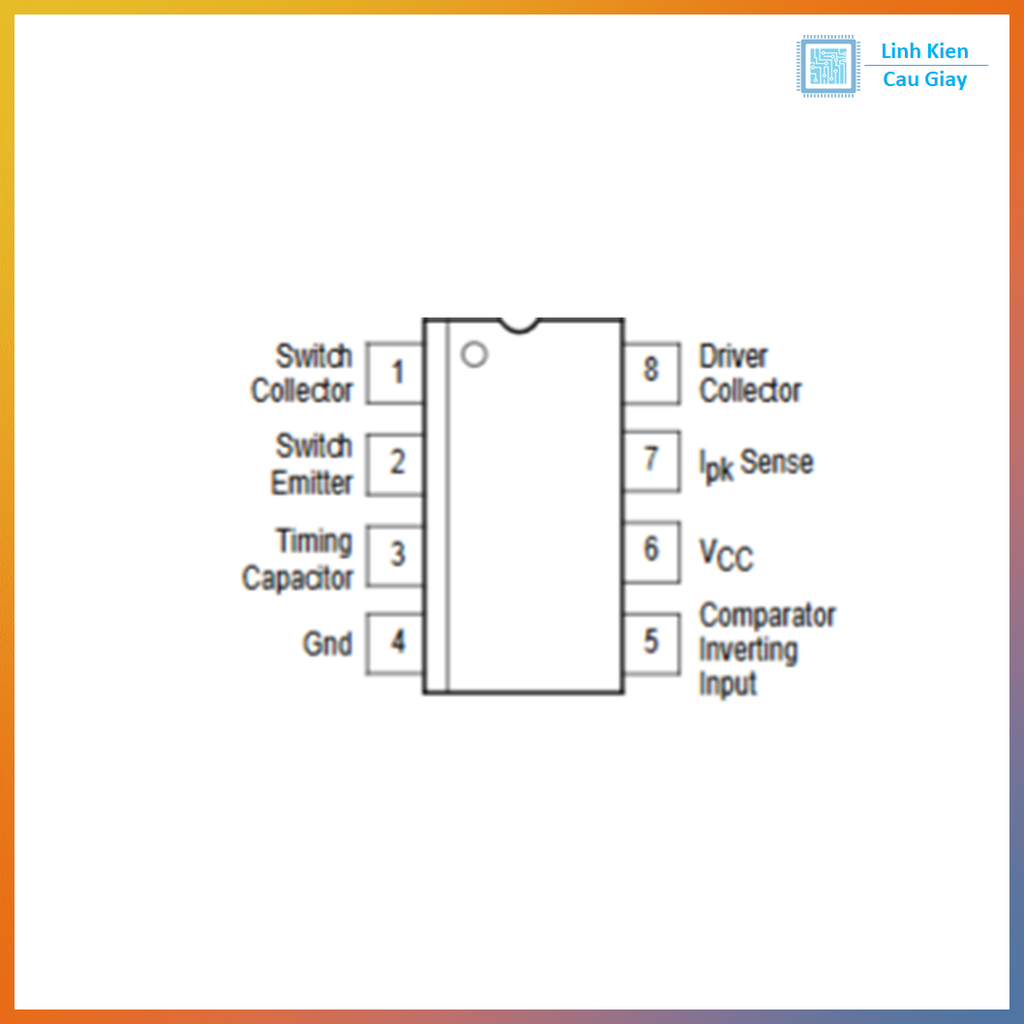

Sơ đồ chân

• SWC (Switch Collector)

• SWE (Switch Emitter)

• TC (Timing Capacitor)

• GND

• FB (Comparator Inverting Input/Feedback)

• VCC

• IPK (Peak Current Sense/Limit)

• DC (Driver Collector)

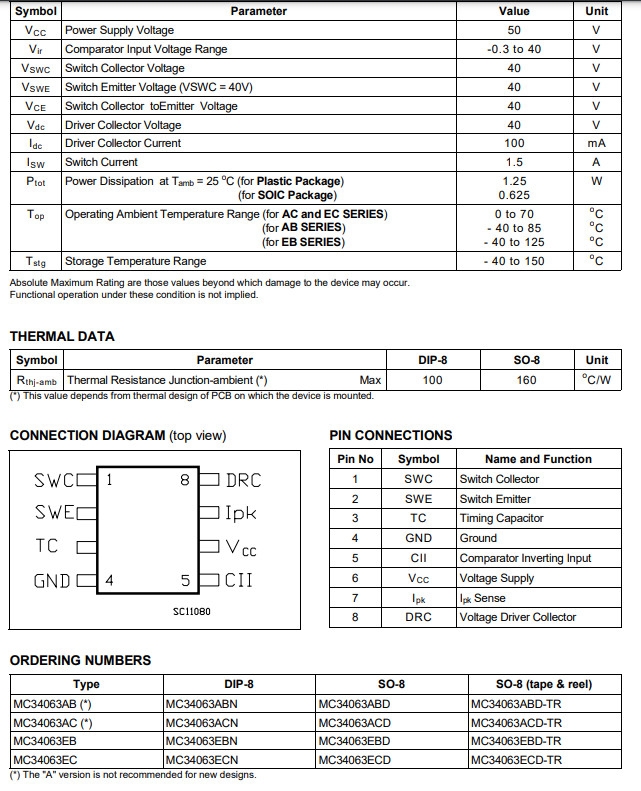

Thông số kĩ thuật

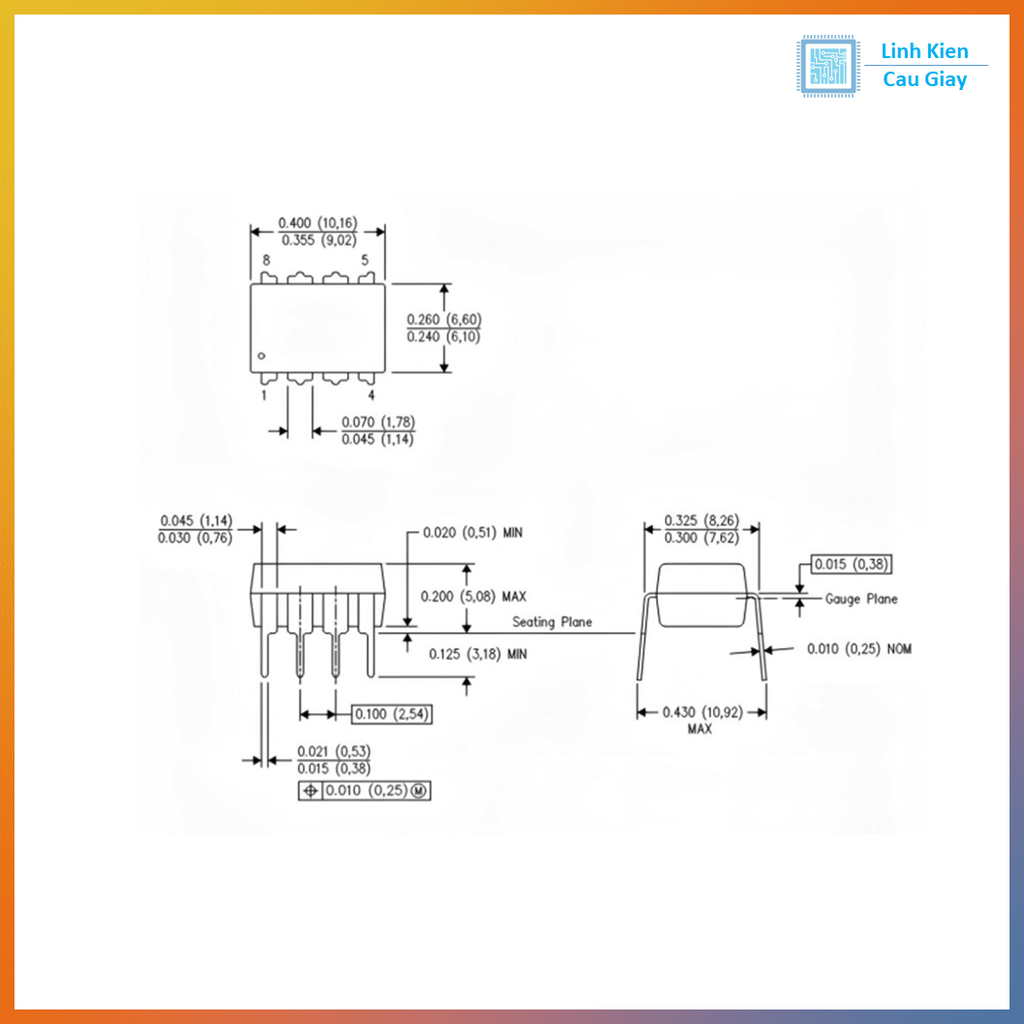

• Đóng gói: DIP-8 (Through-hole)

• Chức năng: Switching Regulator Controller

• Điện áp vào (VCC): thường 3V ~ 40V (tùy hãng/phiên bản)

• Dòng đỉnh công tắc: khoảng 1.5A peak (phụ thuộc thiết kế & tản nhiệt)

• Điện áp tham chiếu FB: khoảng 1.25V

• Tần số dao động: khoảng ~100 kHz (tùy tụ timing)

Hướng dẫn sử dụng

• Chọn kiểu mạch: Buck / Boost / Inverting.

• Chuẩn bị linh kiện chính: L (cuộn cảm), diode Schottky, tụ input/output, R chia áp FB, tụ timing CT.

• Ưu tiên diode Schottky + tụ gần IC để giảm nhiễu.

• Test tăng dần Vin, đo Vout, theo dõi nhiệt IC/diode/cuộn cảm.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
