IC nguồn xung hạ áp LM2576S-ADJ 3A (Buck DC-DC điều chỉnh)

Mô tả sản phẩm

LM2576S-ADJ là IC nguồn xung hạ áp (Buck DC-DC) dòng 3A dạng điều chỉnh (Adjustable), giúp chuyển đổi điện áp DC cao xuống DC thấp hiệu suất cao, ít nóng hơn so với ổn áp tuyến tính. LM2576S-ADJ phù hợp làm nguồn cho Arduino/ESP, module cảm biến, LED, motor DC nhỏ, mạch công suất… Chỉ cần cuộn cảm + diode Schottky + tụ lọc và biến trở/điện trở chia áp là có thể tạo ra nguồn ra ổn định theo nhu cầu

LM2576S-ADJ là bộ ổn áp xung hạ áp tích hợp mạch công suất, cho phép điều chỉnh điện áp đầu ra bằng cầu chia điện trở trên chân FB. Dạng “S” thường là package TO-263 (D2PAK) gắn SMD, tản nhiệt tốt, phù hợp mạch nguồn 3A.

Ứng dụng

Nguồn hạ áp từ 12V/24V xuống 5V/9V/12V… cho Arduino/ESP, router mini, thiết bị IoT
Nguồn cho LED, relay, cảm biến, mạch điều khiển
DIY nguồn DC-DC công suất vừa, thay thế 7805/7812 khi cần hiệu suất cao
Nguồn cho motor DC nhỏ, thiết bị công nghiệp nhẹ

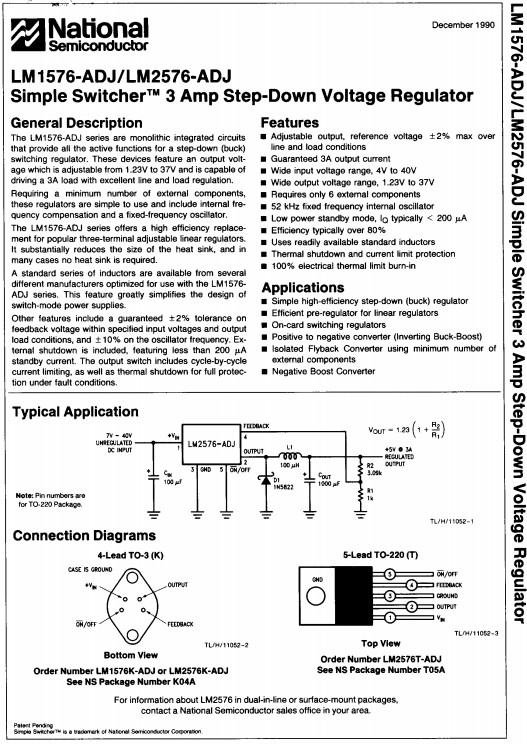

Sơ đồ chân

LM2576S-ADJ thường có 5 chân:

1. VIN – nguồn vào

2. OUT/SW – chân chuyển mạch (ra cuộn cảm/diode)

3. GND – mass

4. FB – hồi tiếp (điều chỉnh điện áp ra bằng cầu chia R)

5. ON/OFF – bật/tắt IC (tùy thiết kế, mức logic theo datasheet)

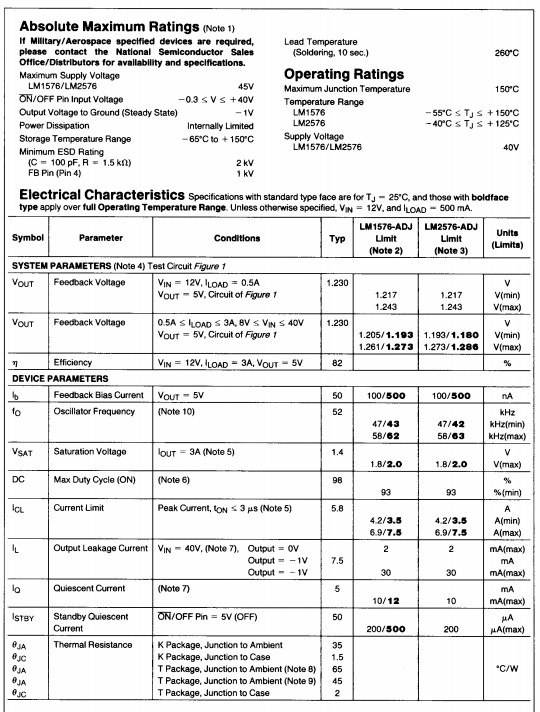

Thông số kĩ thuật

Loại: Buck Step-Down Switching Regulator (giảm áp)
Phiên bản: ADJ (điều chỉnh điện áp ra)
Dòng tải tối đa: 3A (tùy tản nhiệt và thiết kế mạch)
Tần số chuyển mạch: ~52kHz (dòng LM2576)
Điện áp vào: thường đến 40V (tùy datasheet/hãng sản xuất)
Đóng gói: TO-263 (D2PAK) – SMD

Hướng dẫn sử dụng

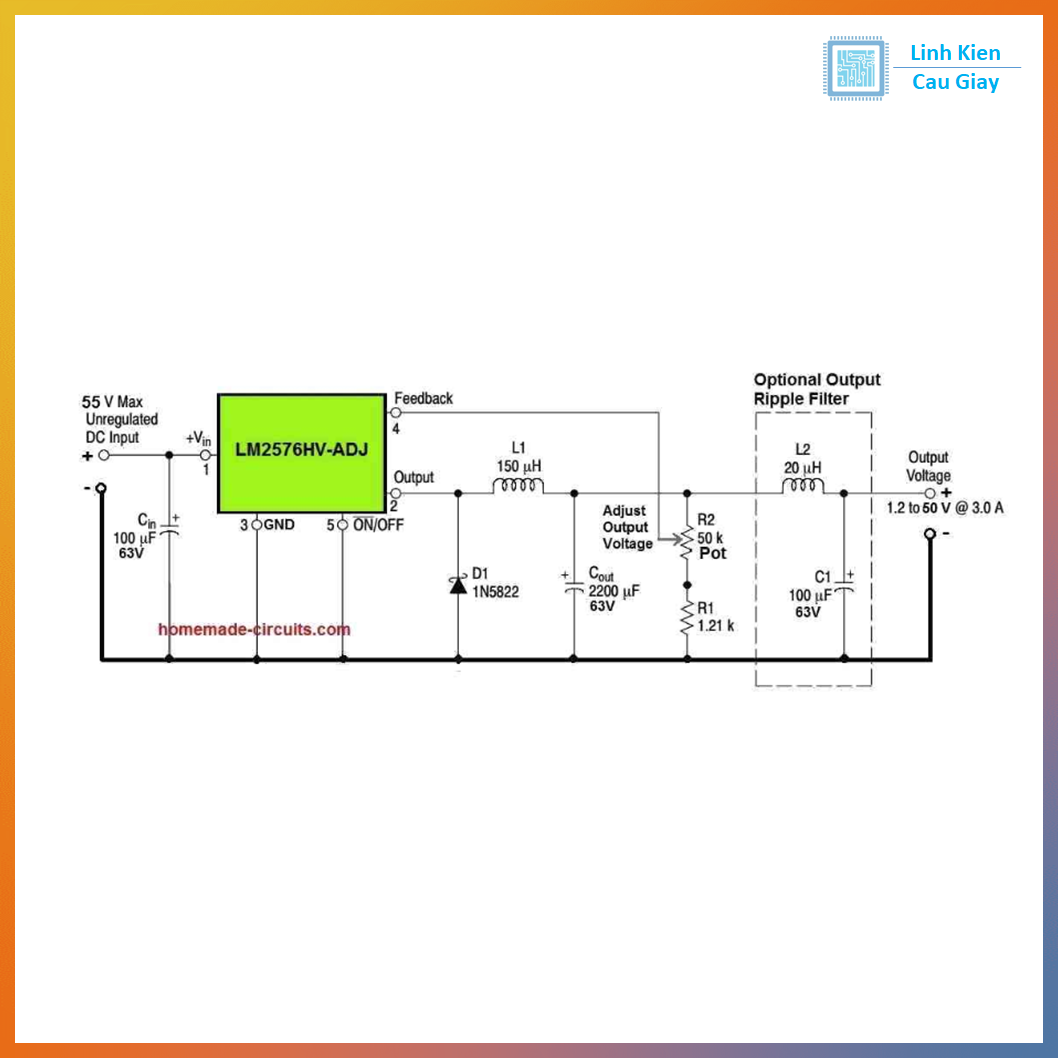

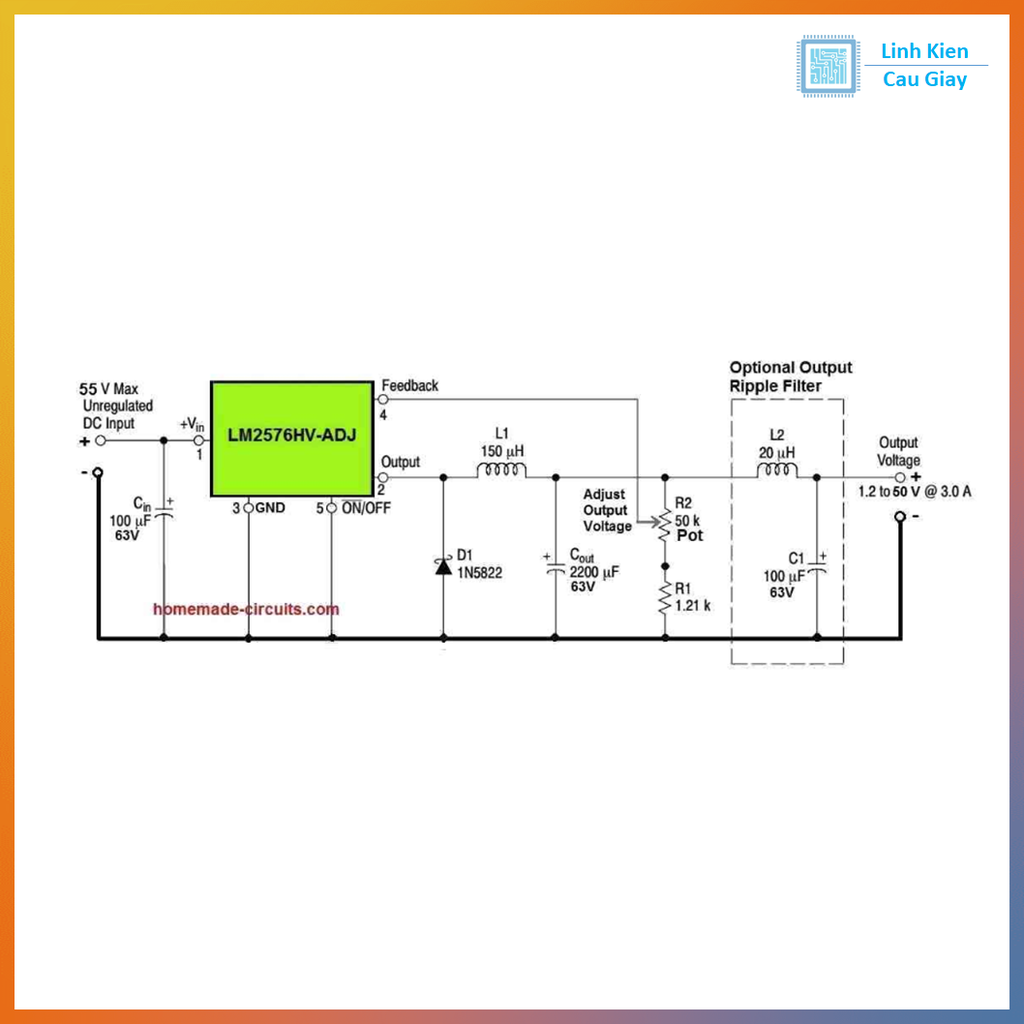

Muốn dùng LM2576S-ADJ phải có linh kiện ngoài: cuộn cảm + diode Schottky + tụ input/output + điện trở chia áp.
Chọn cuộn cảm/diode đúng dòng (>=3A) để mạch không nóng và ổn định.
Đường mạch (layout) phần SW/diode/cuộn cảm nên ngắn để giảm nhiễu.
Nếu cần 5V/12V cố định nhanh: có thể cân nhắc bản LM2576S-5.0 / LM2576S-12 (fixed) thay vì ADJ.

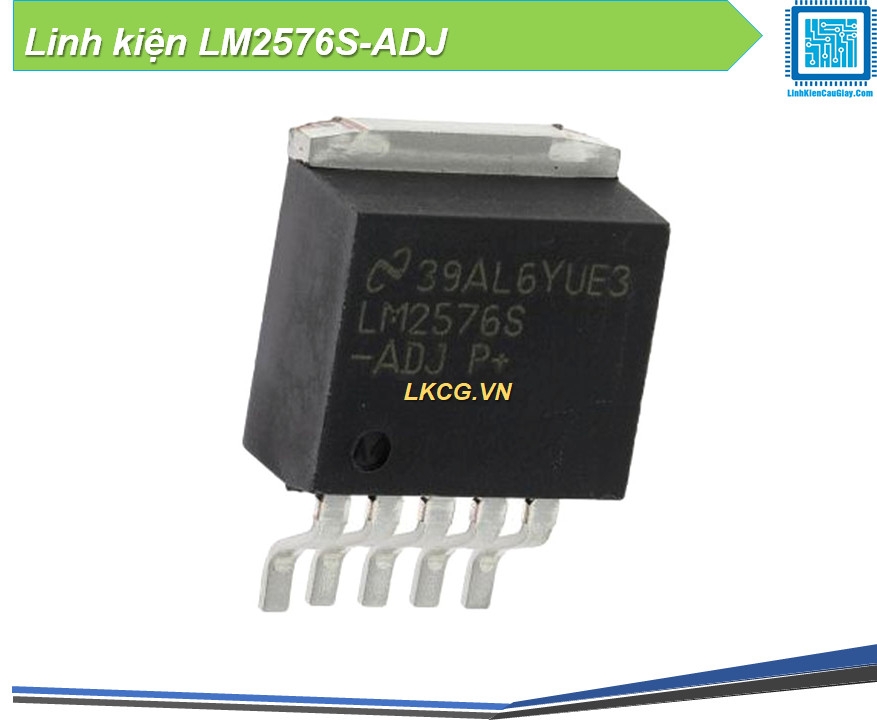

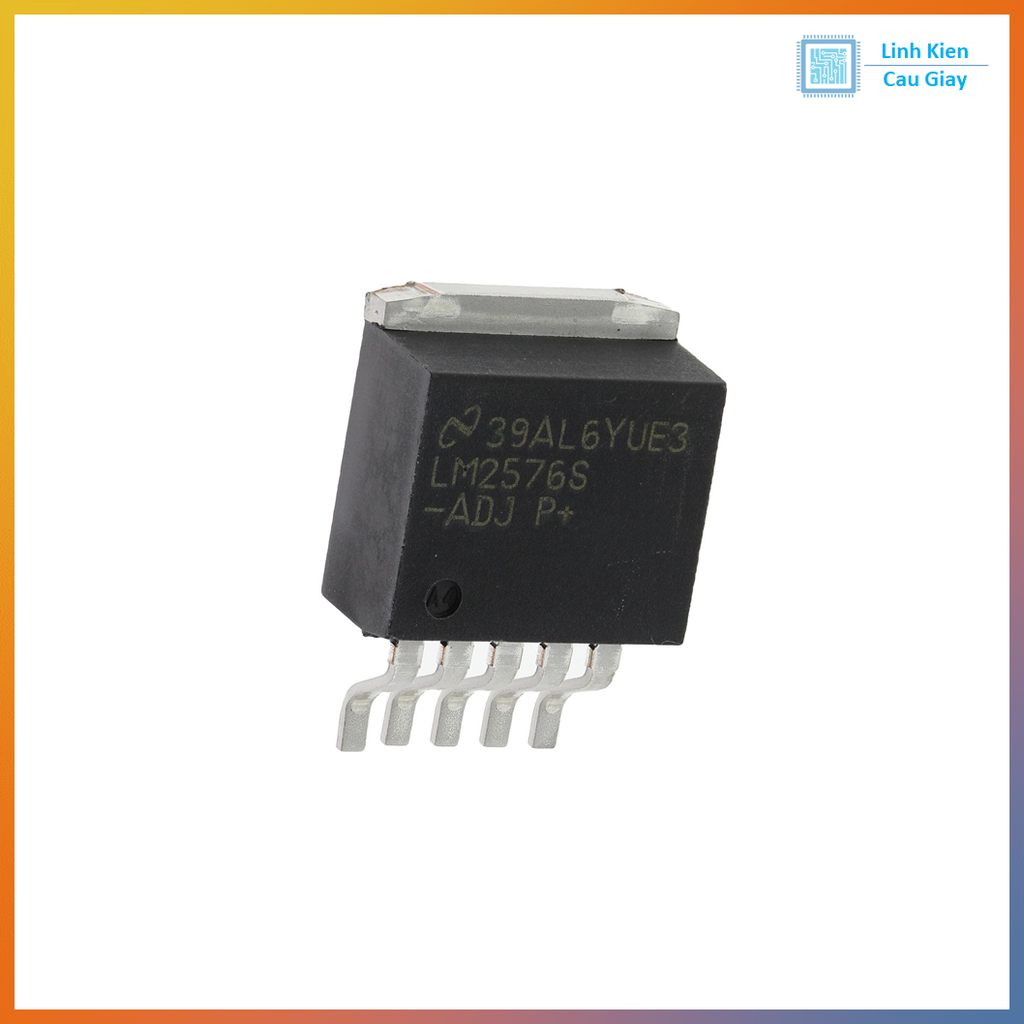

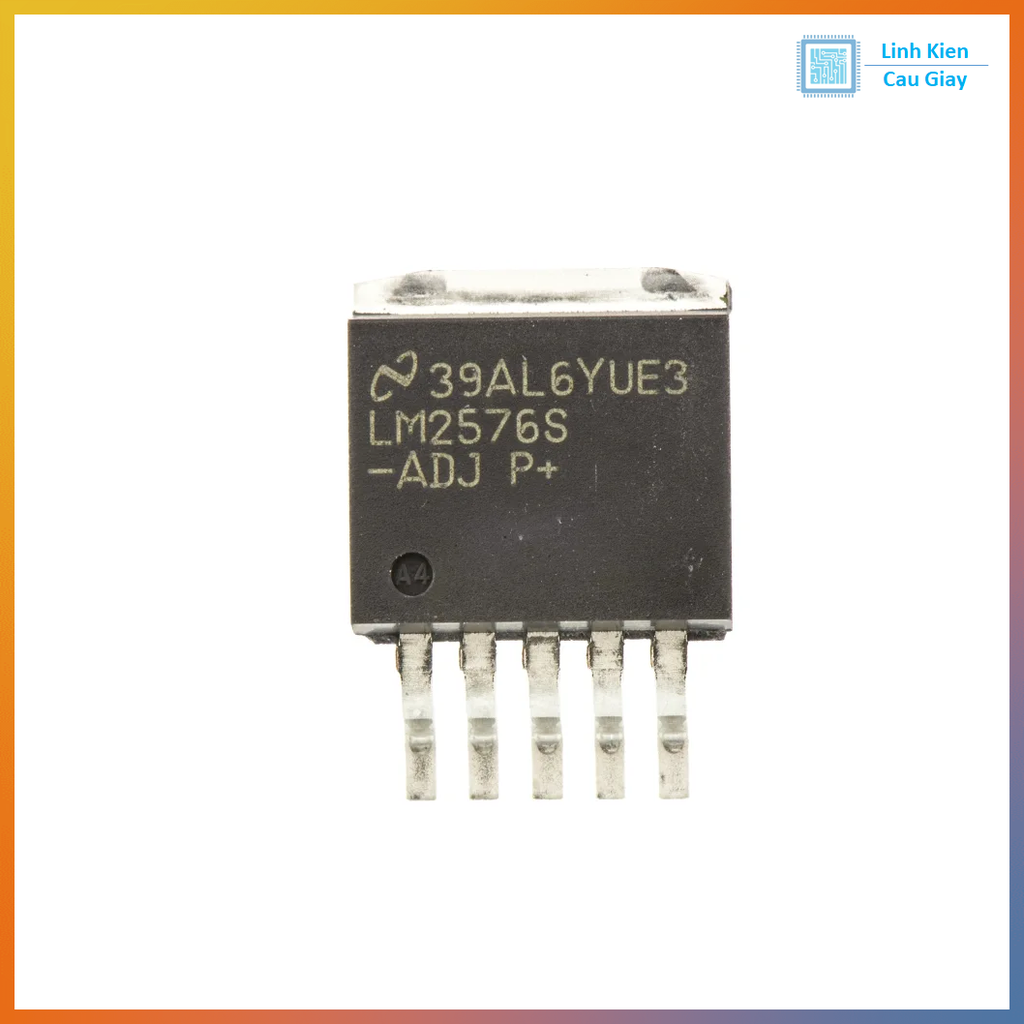

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
