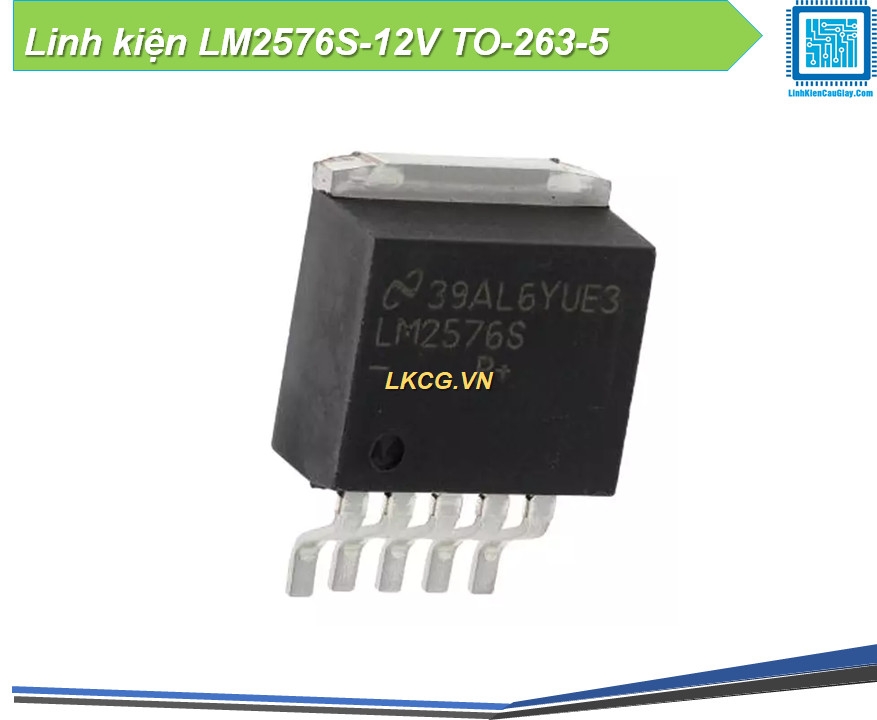

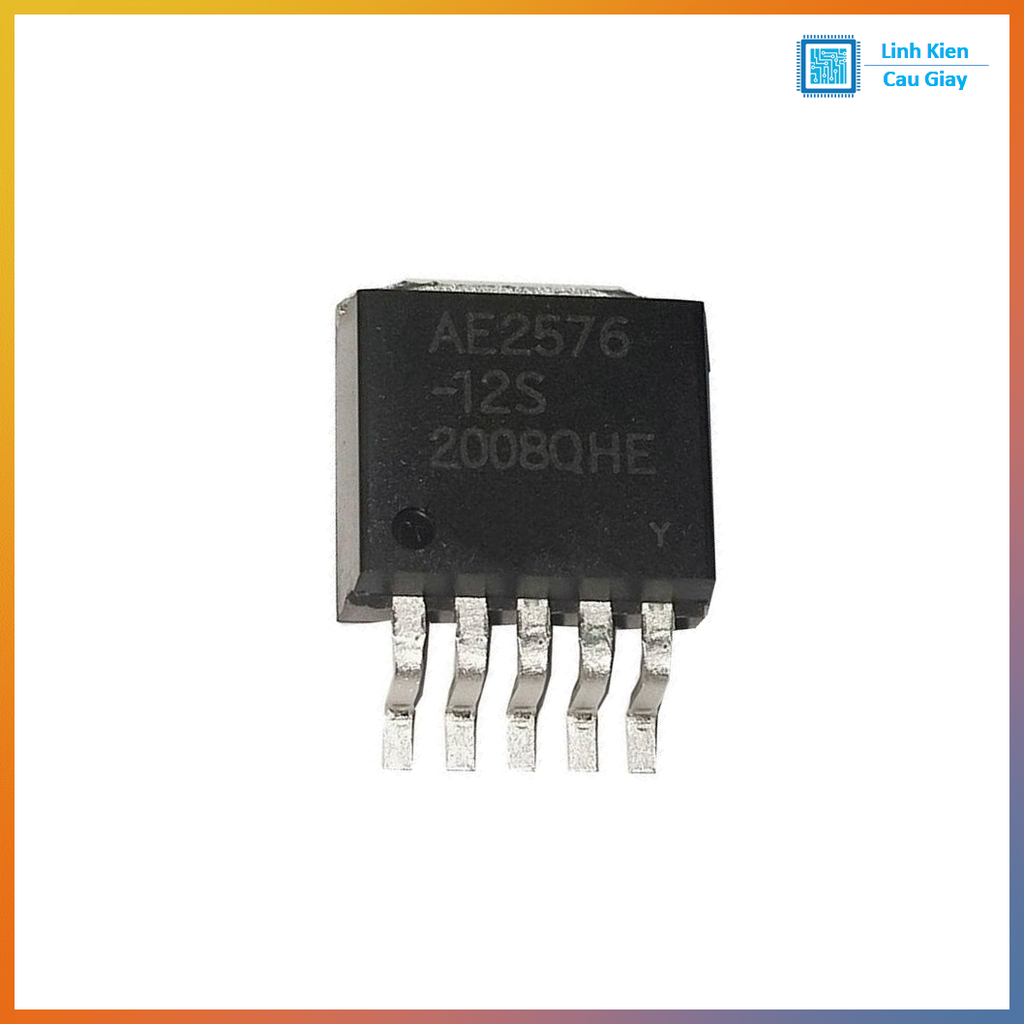

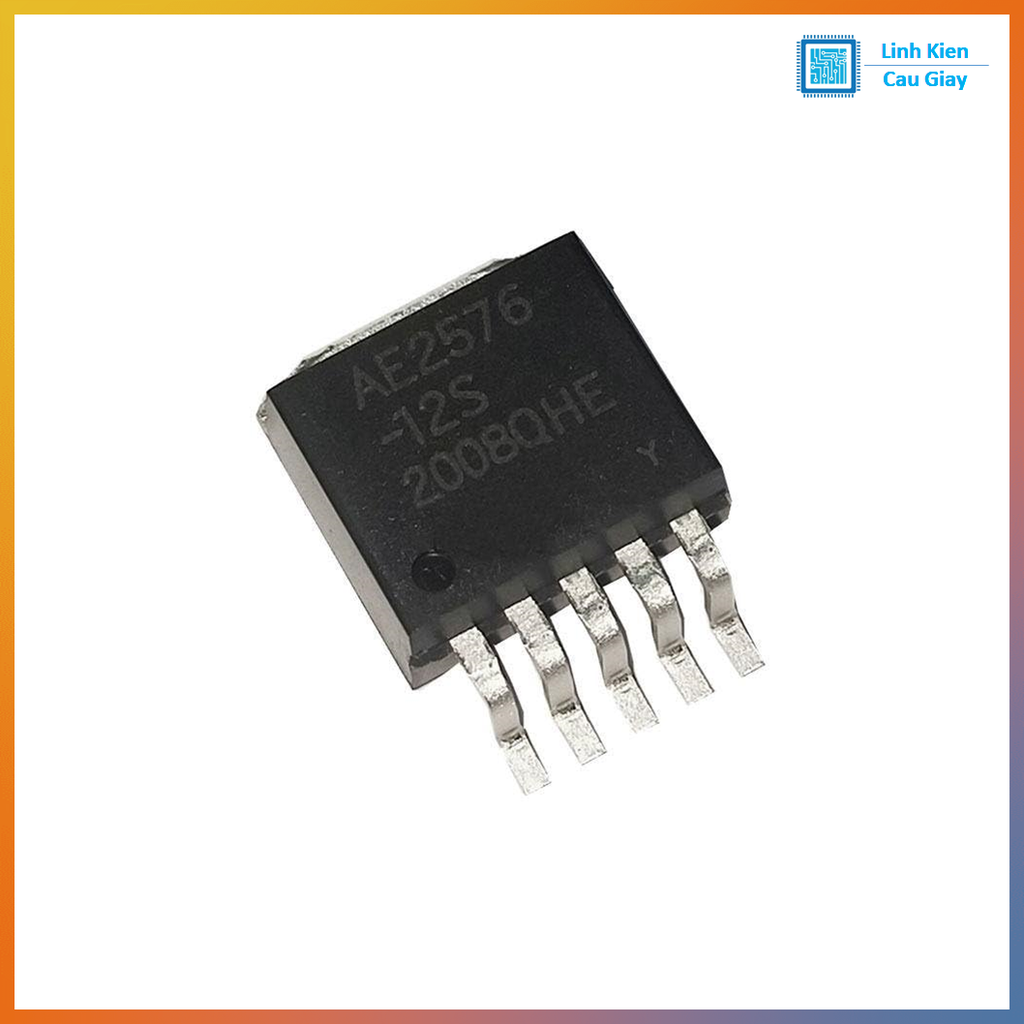

IC nguồn xung hạ áp 12V 3A LM2576S-12 TO-263-5 (D2PAK)

Mô tả sản phẩm

LM2576S-12V TO-263-5 là IC nguồn xung hạ áp (buck/step-down) điện áp cố định 12V, dòng tải lớn tới 3A, phù hợp làm nguồn 12V ổn định từ các mức cao hơn như 15V/18V/24V/30V…. Dạng vỏ TO-263-5 (D2PAK, SMD công suất) giúp tản nhiệt tốt, dễ hàn PCB, dùng nhiều trong nguồn công nghiệp, nguồn cho motor/relay, thiết bị ô tô, mạch DIY cần 12V mạnh và ổn định. IC hoạt động theo PWM, chỉ cần ít linh kiện ngoài (cuộn cảm, diode Schottky, tụ lọc) là có thể tạo nguồn 12V hiệu suất cao hơn so với ổn áp tuyến tính.

LM2576S-12V là bộ ổn áp xung buck cho ra 12V cố định, tối ưu cho các hệ cần nguồn 12V khỏe (relay, quạt, motor DC, LED strip 12V, module công suất). So với IC tuyến tính, nguồn xung giúp giảm nóng và tăng hiệu suất khi hạ từ 24V xuống 12V. Vỏ TO-263-5 chịu tải tốt, nhưng vẫn cần đổ đồng tản nhiệt và thiết kế đường dòng ngắn để chạy êm, ít nhiễu.

Ứng dụng

Hạ áp 24V → 12V cho tủ điện, PLC, thiết bị công nghiệp
Nguồn 12V cho relay, solenoid, quạt, bơm mini, motor DC
Nguồn 12V cho LED dây/LED thanh, camera, router, thiết bị ô tô/xe máy (cần lọc nhiễu tốt)
Mạch DIY: robot, CNC mini, bộ nguồn đa kênh (24V → 12V → 5V/3.3V)

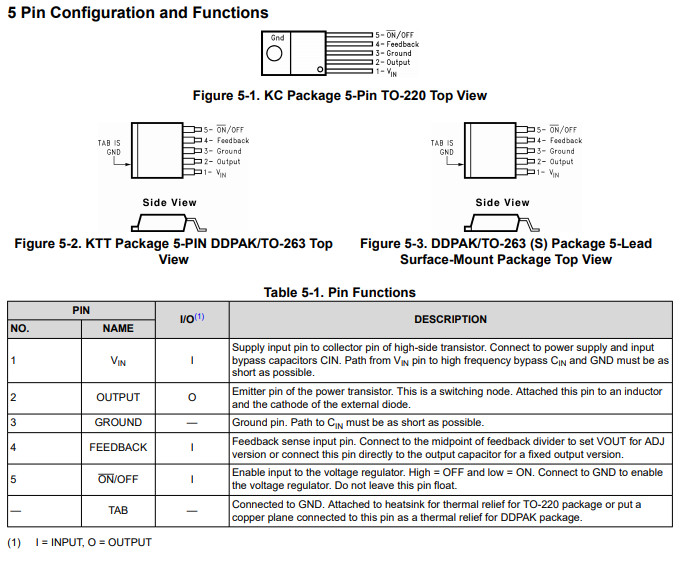

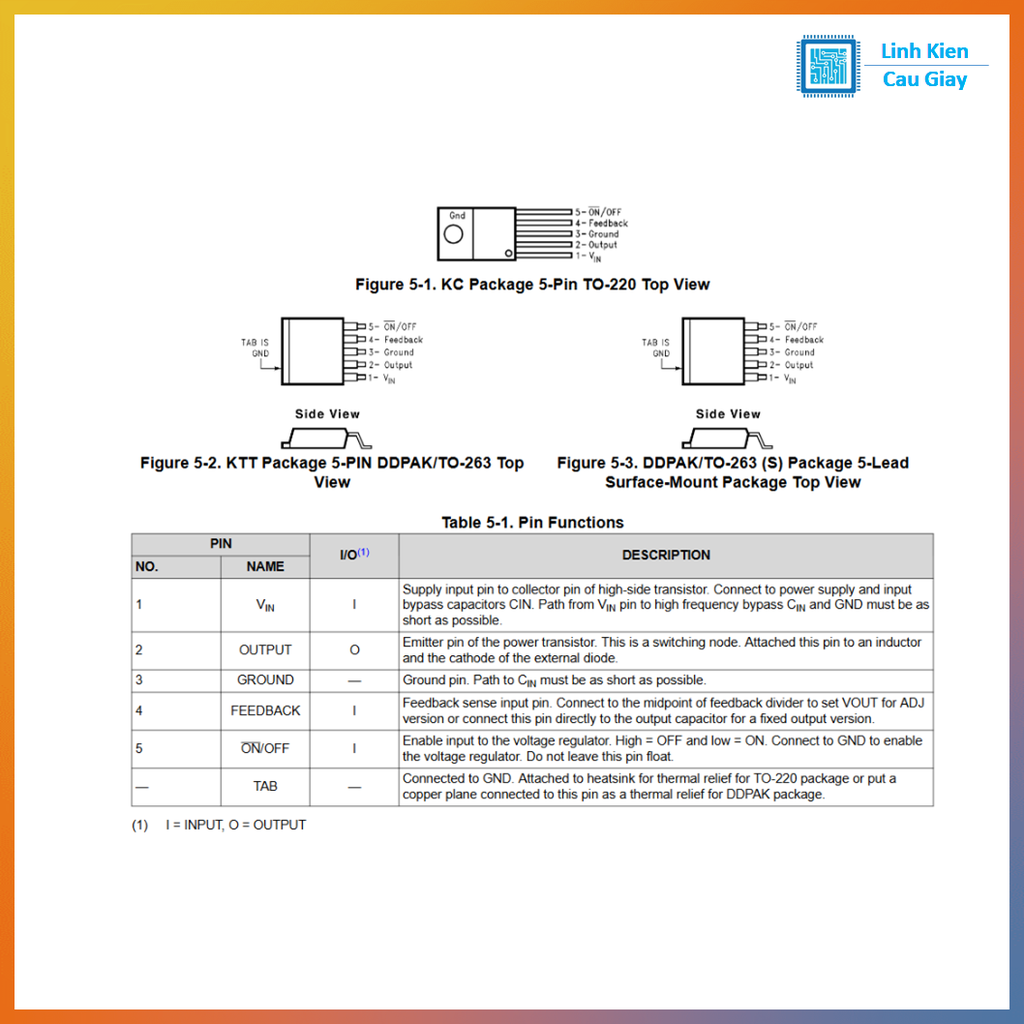

Sơ đồ chân

• VIN: Ngõ vào nguồn DC

• OUTPUT / SW: Chân chuyển mạch ra cuộn cảm/diode (không phải 12V trực tiếp)

• GND: Mass

• FEEDBACK (FB): Hồi tiếp (bản cố định 12V vẫn có chân sense)

• ON/OFF (EN): Bật/tắt IC

Thông số kĩ thuật

Loại: Buck Switching Regulator – Fixed 12V
Điện áp ngõ ra: 12V cố định
Dòng tải: tối đa 3A (phụ thuộc tản nhiệt, cuộn cảm, diode)
Tần số chuyển mạch: khoảng 52kHz (điển hình của dòng LM2576)
Điện áp vào: thường dùng dải rộng (tùy phiên bản; hay dùng 12V–40V khi hạ áp)
Đóng gói: TO-263-5 (D2PAK) – SMD công suất

Hướng dẫn sử dụng

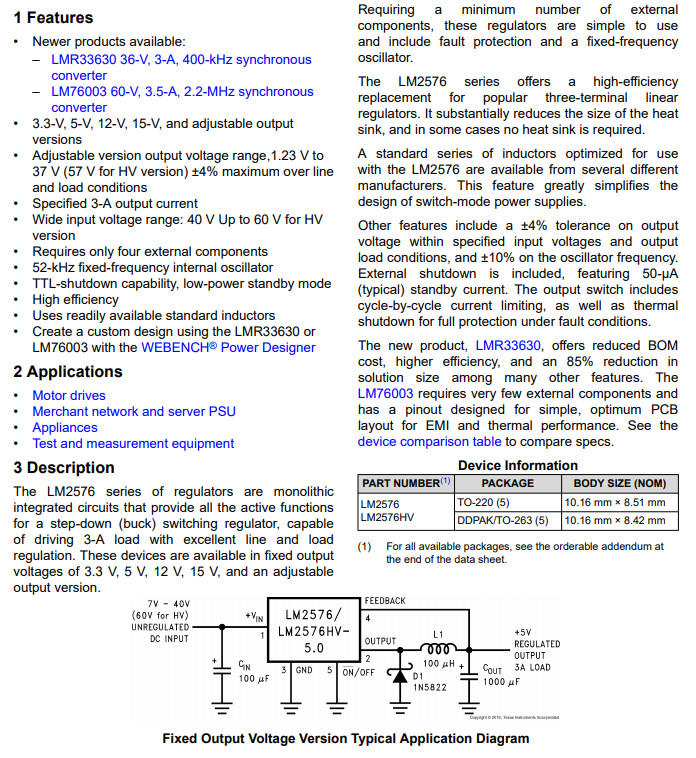

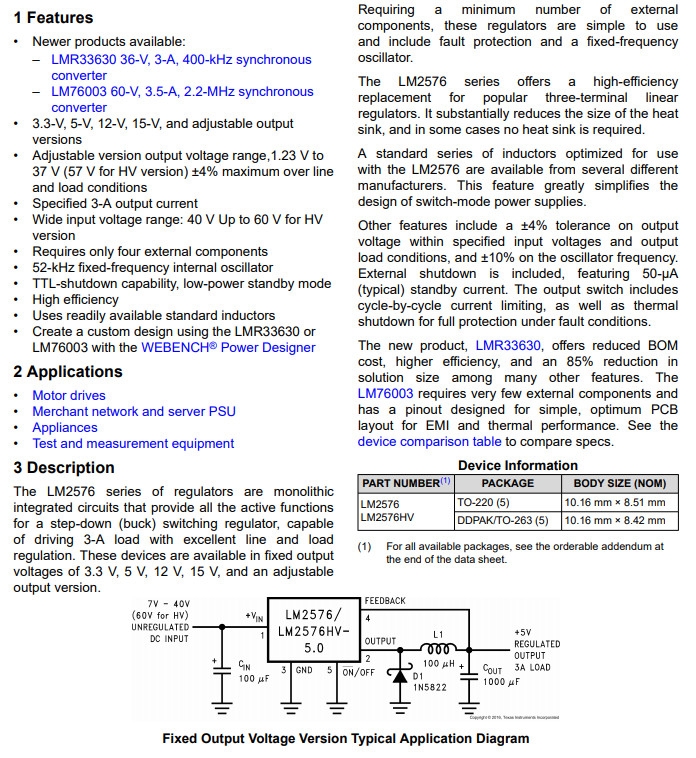

Mạch buck cơ bản (khuyến nghị)
VIN → IC → SW → cuộn cảm → VOUT(12V)
Diode Schottky dòng lớn (≥3A, nên chọn dư) mắc theo mạch chuẩn từ SW về VOUT/GND
Tụ input đặt sát VIN–GND: 100µF + 0.1µF (tuỳ nguồn)
Tụ output đặt sát VOUT–GND: 330µF/470µF low ESR + 0.1µF (giảm ripple)
Cuộn cảm: chọn đúng dòng bão hòa (Isat) lớn hơn dòng tải, giá trị thường 100µH (tuỳ thiết kế)
Layout quan trọng
Đường vòng dòng xung (SW–diode–tụ) càng ngắn càng tốt để giảm nhiễu và nóng
Tản nhiệt
Đổ đồng lớn cho pad TO-263, thêm via nhiệt nếu chạy tải 2–3A liên tục
Test tải
Đo 12V ở không tải và có tải, kiểm tra sụt áp và nhiệt độ IC/diode/cuộn cảm

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
