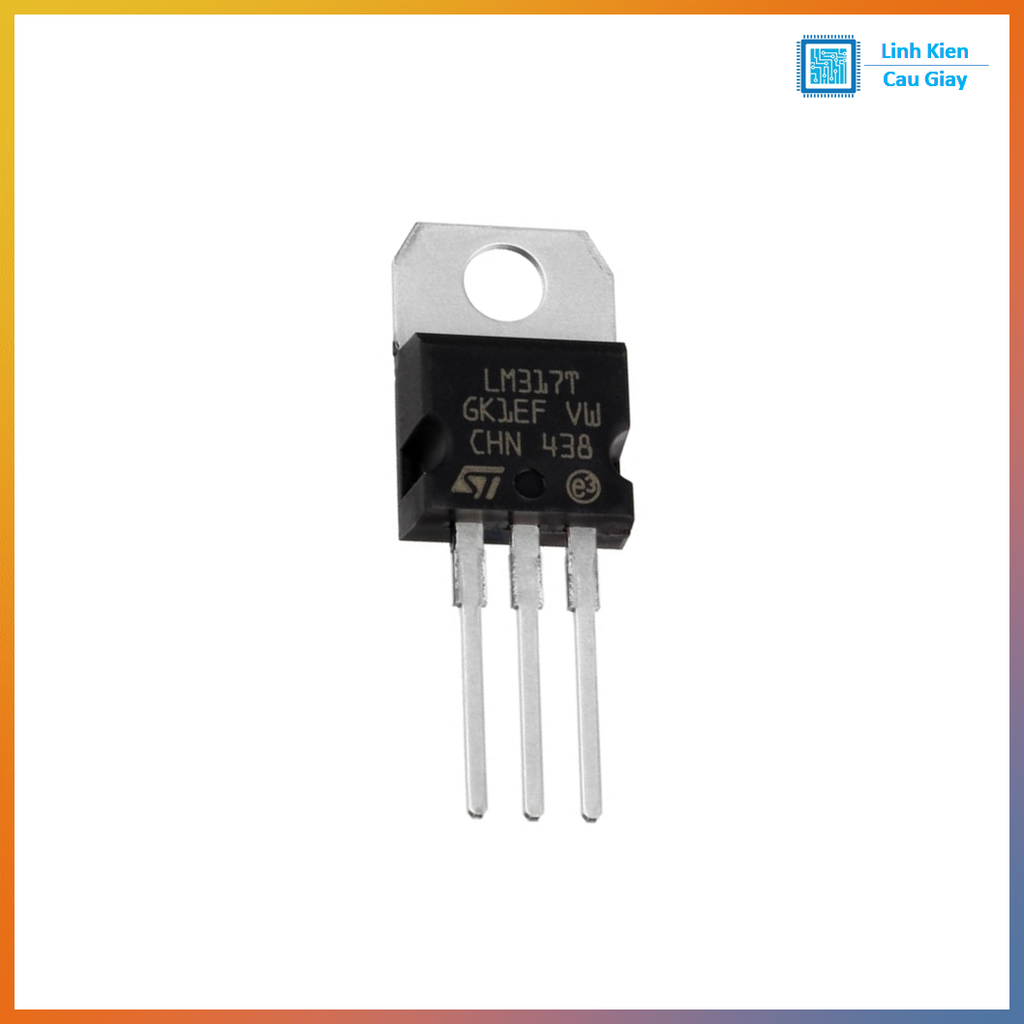

IC ổn áp chỉnh áp LM317T TO-220 (1.25–37V, 1.5A)

Mô tả sản phẩm

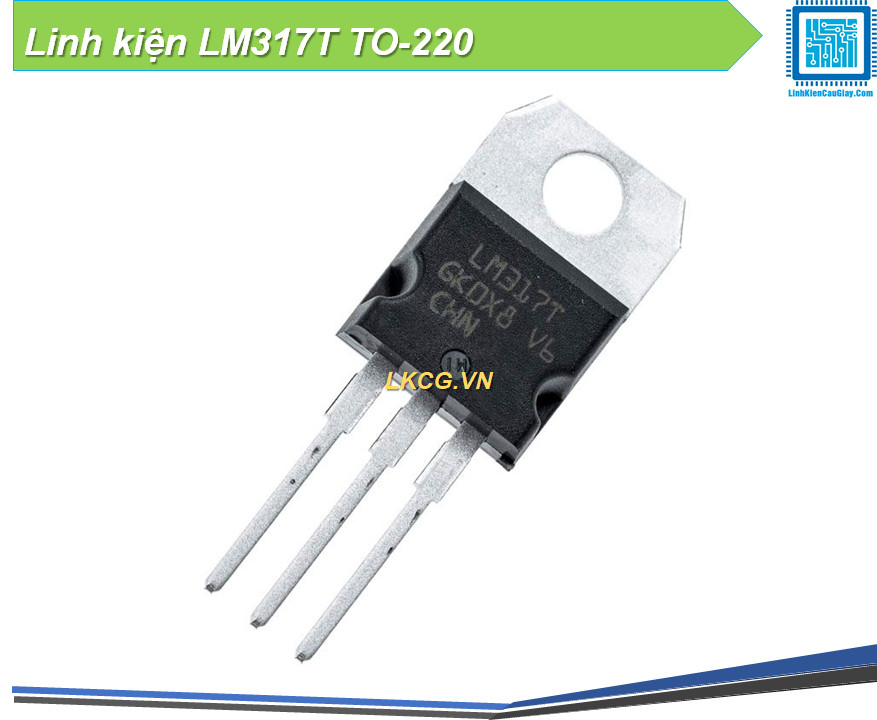

LM317T TO-220 là IC ổn áp tuyến tính chỉnh áp (Adjustable Regulator) cực phổ biến, cho phép tạo điện áp ra từ ~1.25V đến 37V (tùy nguồn vào), dòng tải tới 1.5A (cần tản nhiệt tốt). Linh kiện dạng TO-220 dễ lắp, dễ tản nhiệt, phù hợp làm nguồn chỉnh áp cho mạch thử nghiệm, nguồn bench mini, driver LED dòng nhỏ–trung bình, sạc pin theo dòng giới hạn, và các mạch điện tử DIY cần điện áp “sạch”, ít nhiễu. Chỉ cần 2 điện trở (hoặc biến trở) + tụ lọc đúng chuẩn là có thể tạo nguồn ổn định.

LM317T là ổn áp tuyến tính 3 chân (IN–OUT–ADJ) dùng điện trở chia áp để đặt Vout. Điện áp ra ổn định, nhiễu thấp, rất dễ “độ” thành nguồn chỉnh áp bằng biến trở. Vì là tuyến tính nên IC sẽ tỏa nhiệt theo công suất: P ≈ (Vin − Vout) × I tải; chạy dòng lớn hoặc chênh áp cao bắt buộc gắn heatsink/đổ đồng tản nhiệt để bền.

Ứng dụng

Nguồn chỉnh áp cho mạch test/DIY, nguồn thực hành học sinh
Ổn áp 3.3V/5V/9V/12V/15V… từ nguồn DC cao hơn
Giới hạn dòng/sạc pin đơn giản (tạo mạch dòng không đổi)
Driver LED công suất nhỏ–trung bình (cần tính nhiệt)
Nguồn analog sạch cho op-amp, mạch audio, mạch đo lường

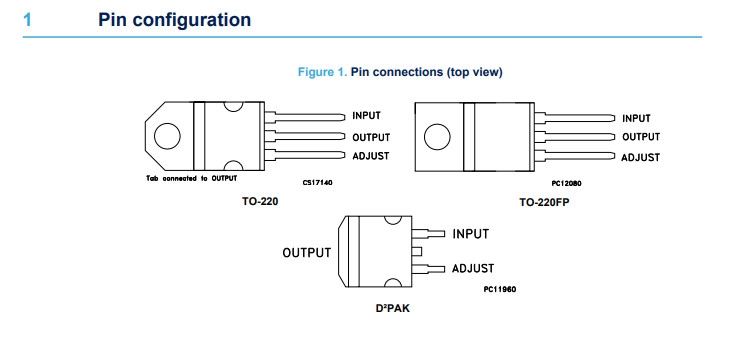

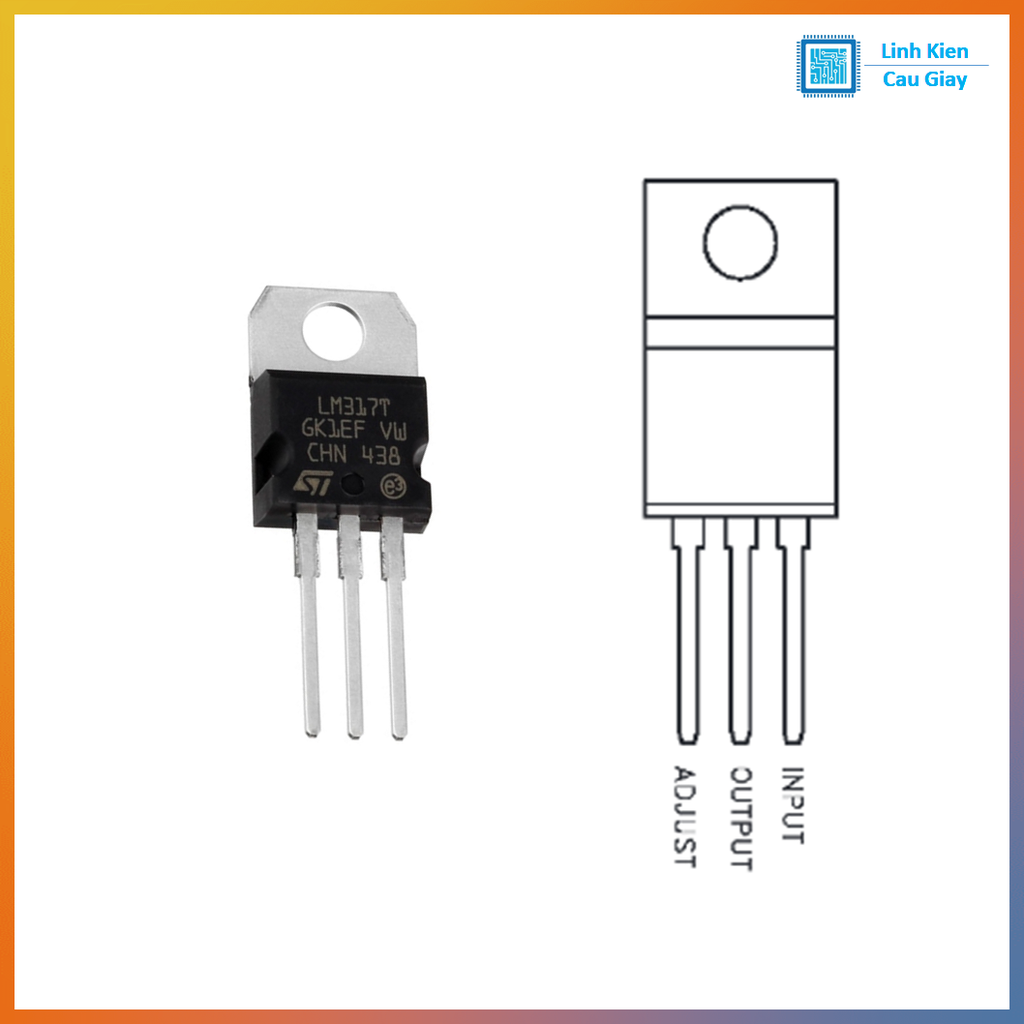

Sơ đồ chân

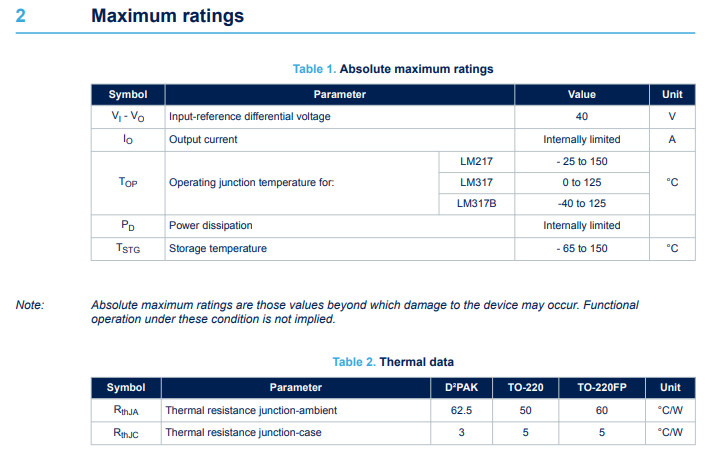

Thông số kĩ thuật

Điện áp ra: 1.25V đến 37V (tùy Vin và dropout)
Dòng tải: tối đa khoảng 1.5A (phụ thuộc tản nhiệt)
Dropout: khoảng 2V–3V (Vin nên cao hơn Vout ít nhất vài volt để ổn định)

Hướng dẫn sử dụng

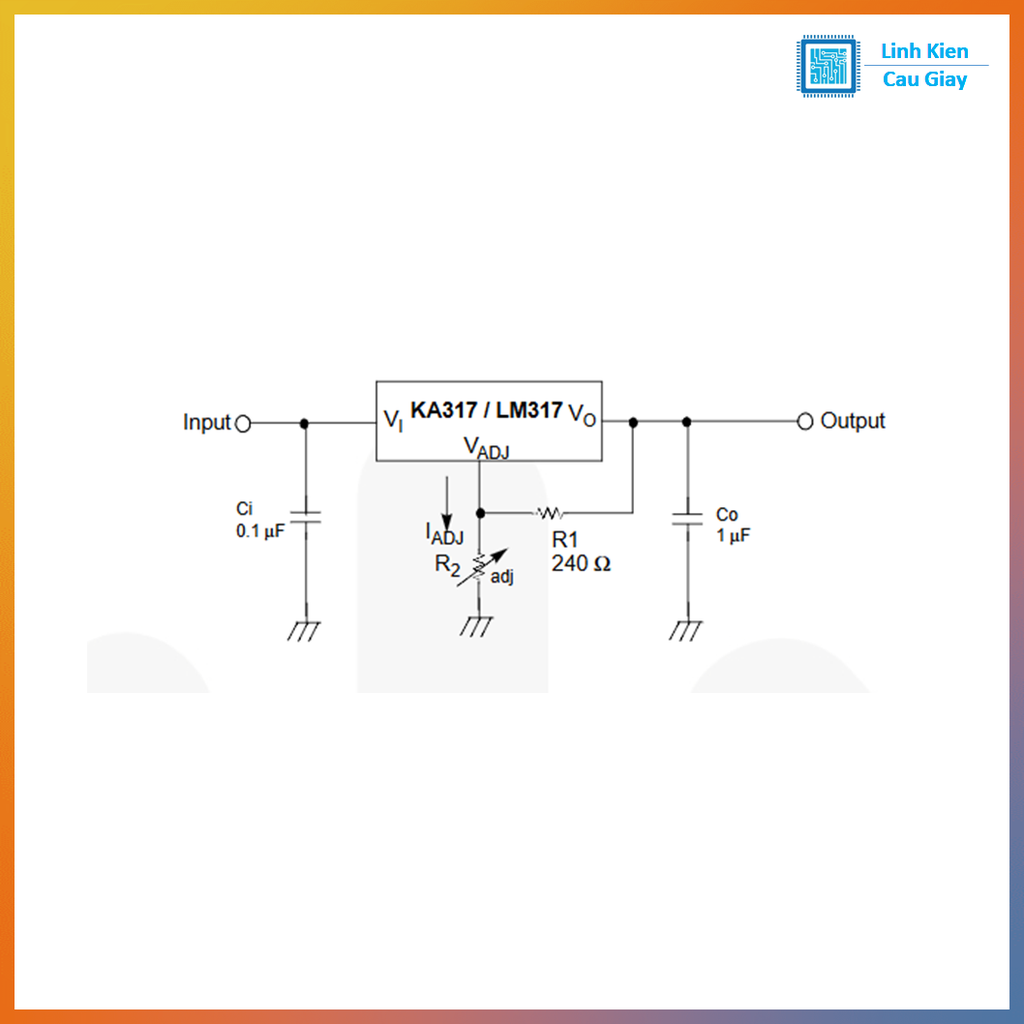

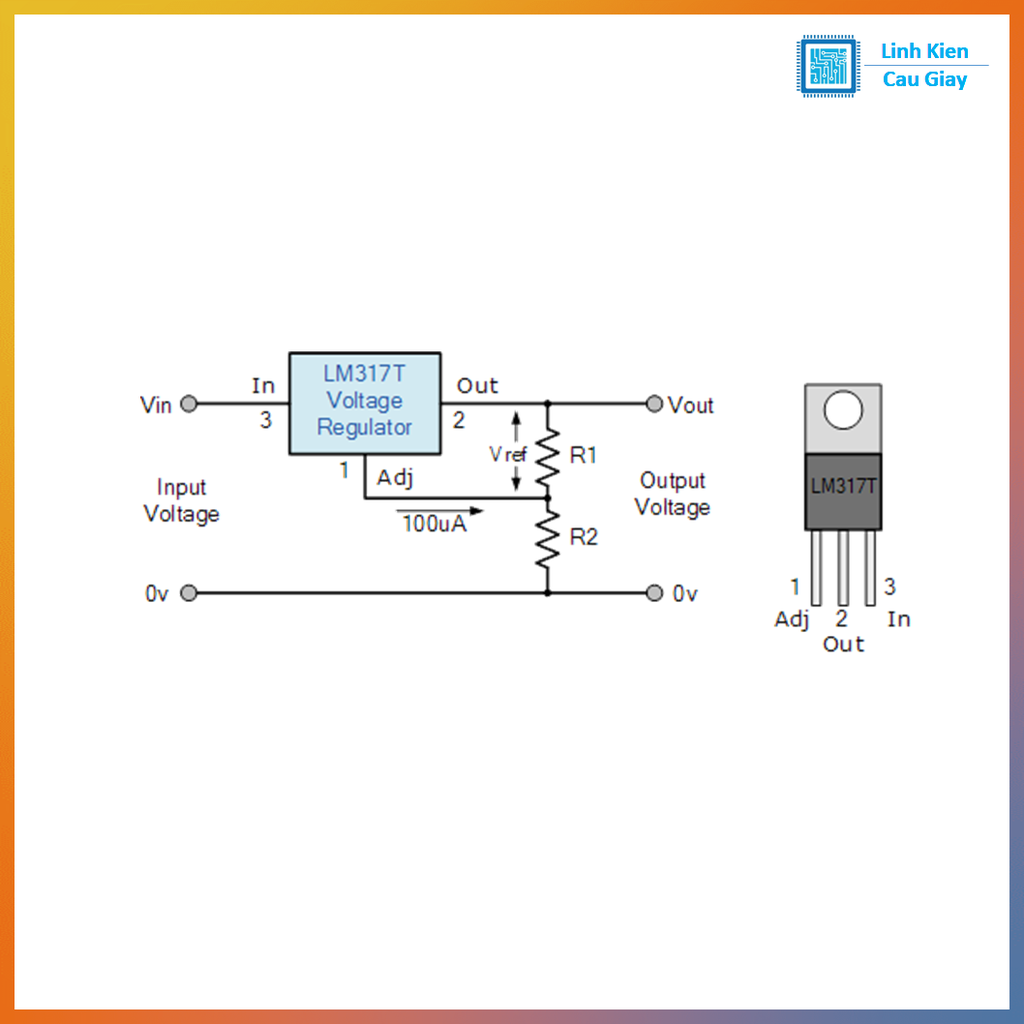

Công thức chỉnh áp (mạch chuẩn LM317)
Vout ≈ 1.25 × (1 + R2/R1) (thường bỏ qua Iadj vì rất nhỏ)
Chọn nhanh linh kiện
R1 hay dùng 240Ω
R2 dùng điện trở hoặc biến trở để chỉnh điện áp theo ý muốn
Tụ khuyến nghị (để ổn định, giảm nhiễu)
CIN: 0.1µF–1µF sát chân IN–GND
COUT: 1µF–10µF sát chân OUT–GND
Có thể thêm tụ nhỏ từ ADJ về GND (tuỳ thiết kế) để giảm ripple
Lưu ý tản nhiệt
Tính nhanh: P ≈ (Vin − Vout) × I. Ví dụ Vin=12V, Vout=5V, I=1A → P≈7W (rất nóng, bắt buộc heatsink)
Mẹo chạy mát: nếu hạ áp nhiều (24V xuống 5V), nên dùng buck hạ trước rồi LM317 “lọc sạch” sau.

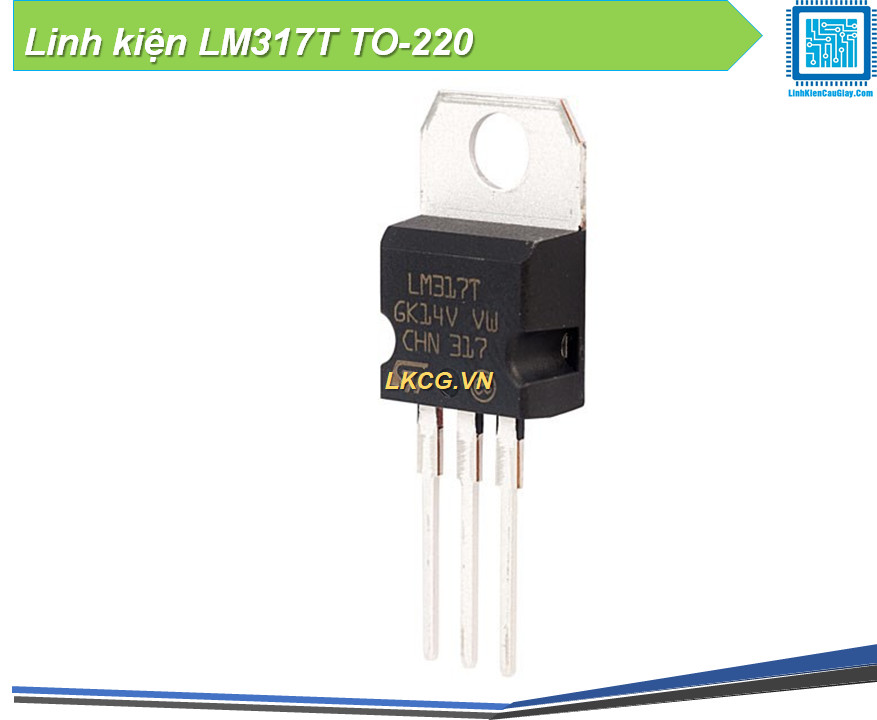

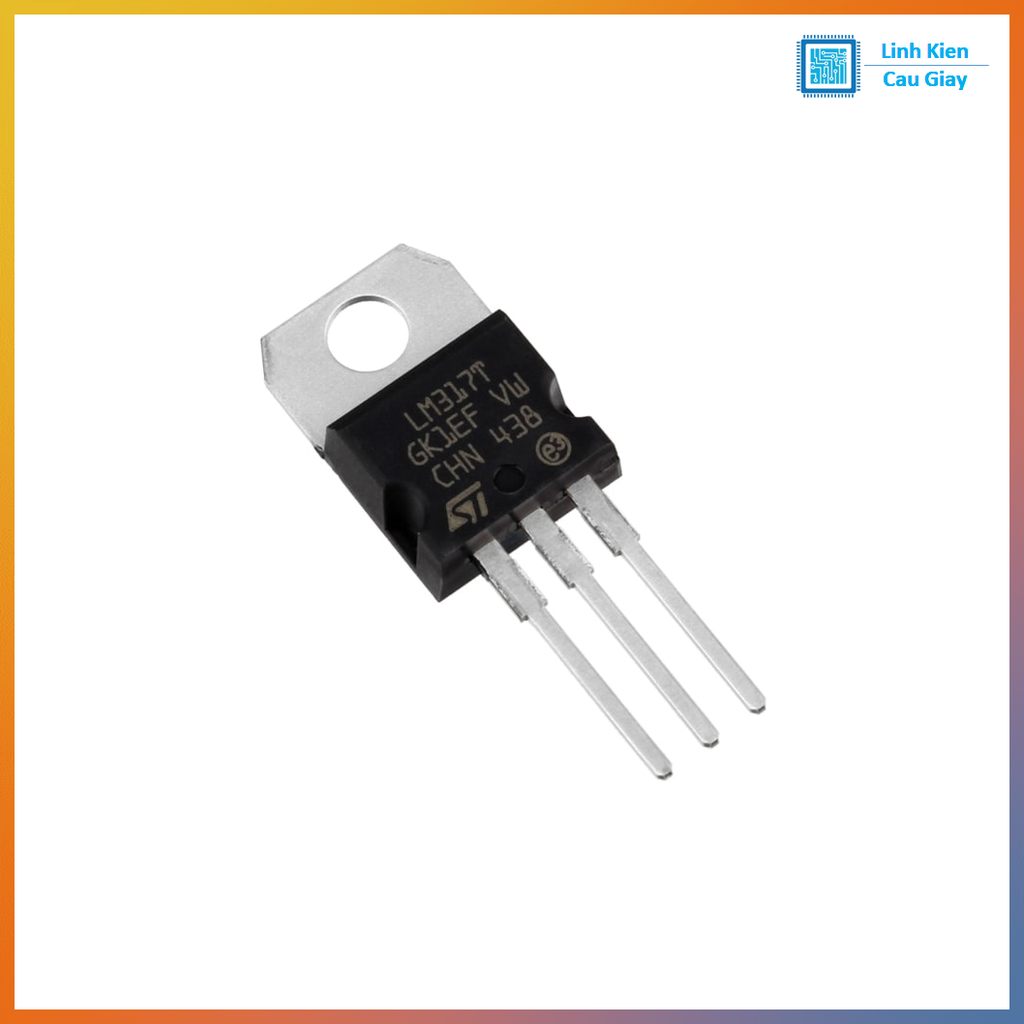

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
