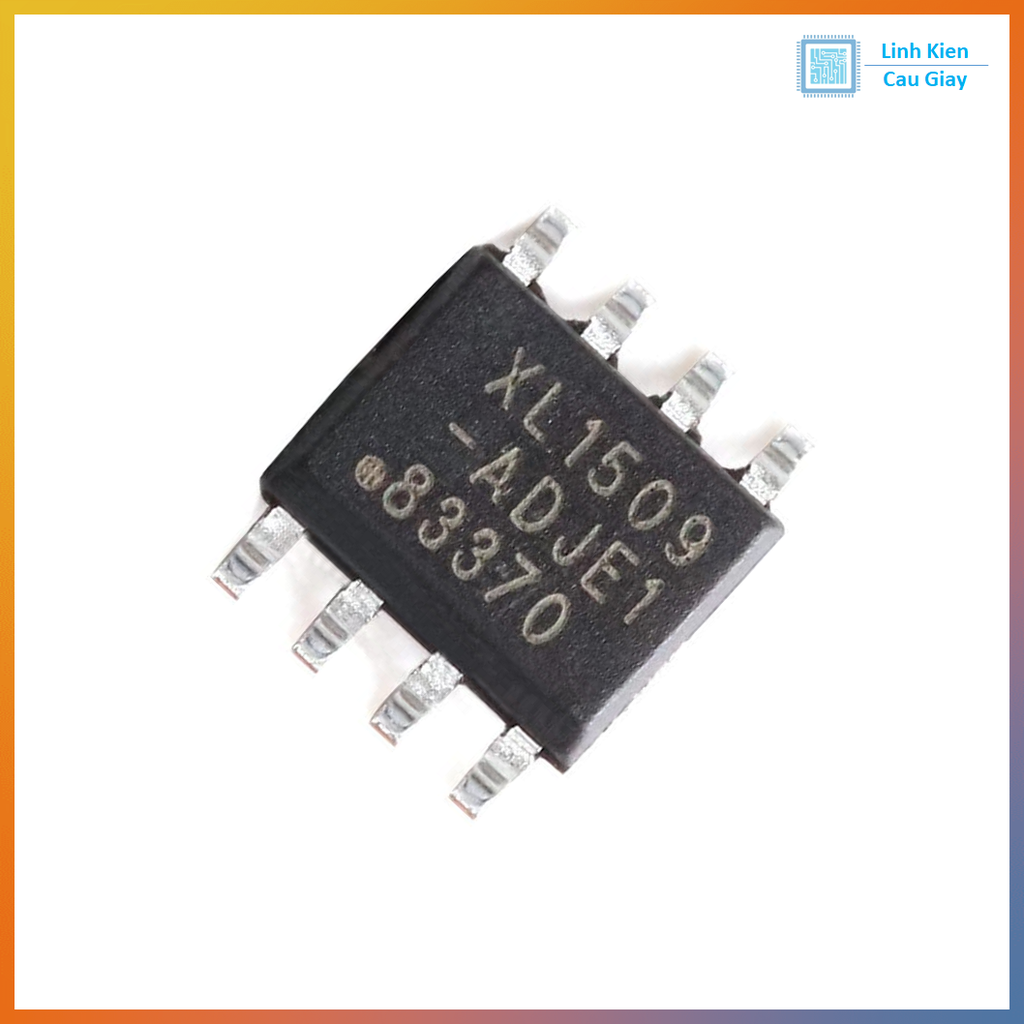

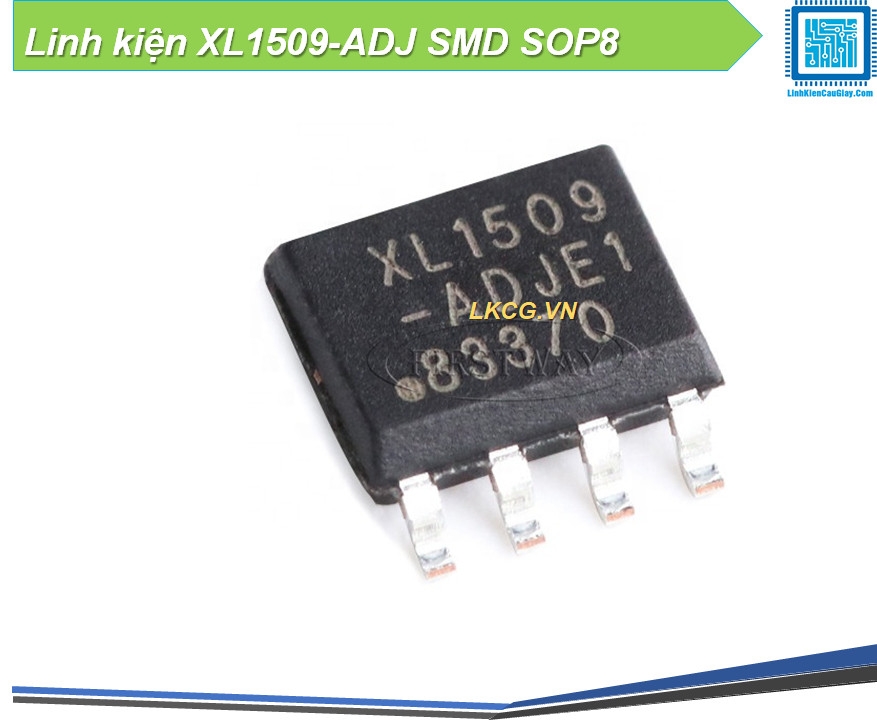

IC nguồn xung hạ áp XL1509-ADJ SOP8 (DC-DC Buck chỉnh áp 2A)

Mô tả sản phẩm

XL1509-ADJ SOP8 là IC nguồn xung hạ áp (DC-DC Step-Down/Buck) dạng chỉnh áp, rất phổ biến để hạ từ 12V/24V xuống 5V, 3.3V, 9V… cho Arduino/ESP, cảm biến, module RF, motor/servo nhỏ. XL1509-ADJ nổi bật nhờ mạch đơn giản – linh kiện dễ kiếm – hiệu suất cao hơn ổn áp tuyến tính, phù hợp làm nguồn “xài thực tế” cho các dự án DIY và nguồn công nghiệp mini. Dạng SMD SOP-8 giúp thiết kế PCB gọn, dễ sản xuất.

• IC DC-DC hạ áp (Buck), điện áp ra chỉnh được bằng cầu chia điện trở FB.

• Phù hợp hạ áp từ nguồn 12V/24V cho thiết bị điện tử, DIY, robot, IoT.

• Khi dùng đúng cuộn cảm/diode/tụ và layout tốt, nguồn chạy ổn, ít nóng hơn so với ổn áp tuyến tính khi tải lớn.

Ứng dụng

• 12V → 5V / 3.3V cấp cho Arduino, ESP32/ESP8266, cảm biến

• 24V → 12V / 9V / 5V cho thiết bị công nghiệp mini, CNC/PLC phụ trợ

• Nguồn cho LED, relay, module truyền thông, mạch điều khiển

• Sửa chữa/thay thế các mạch/module dùng XL1509-ADJ SOP8

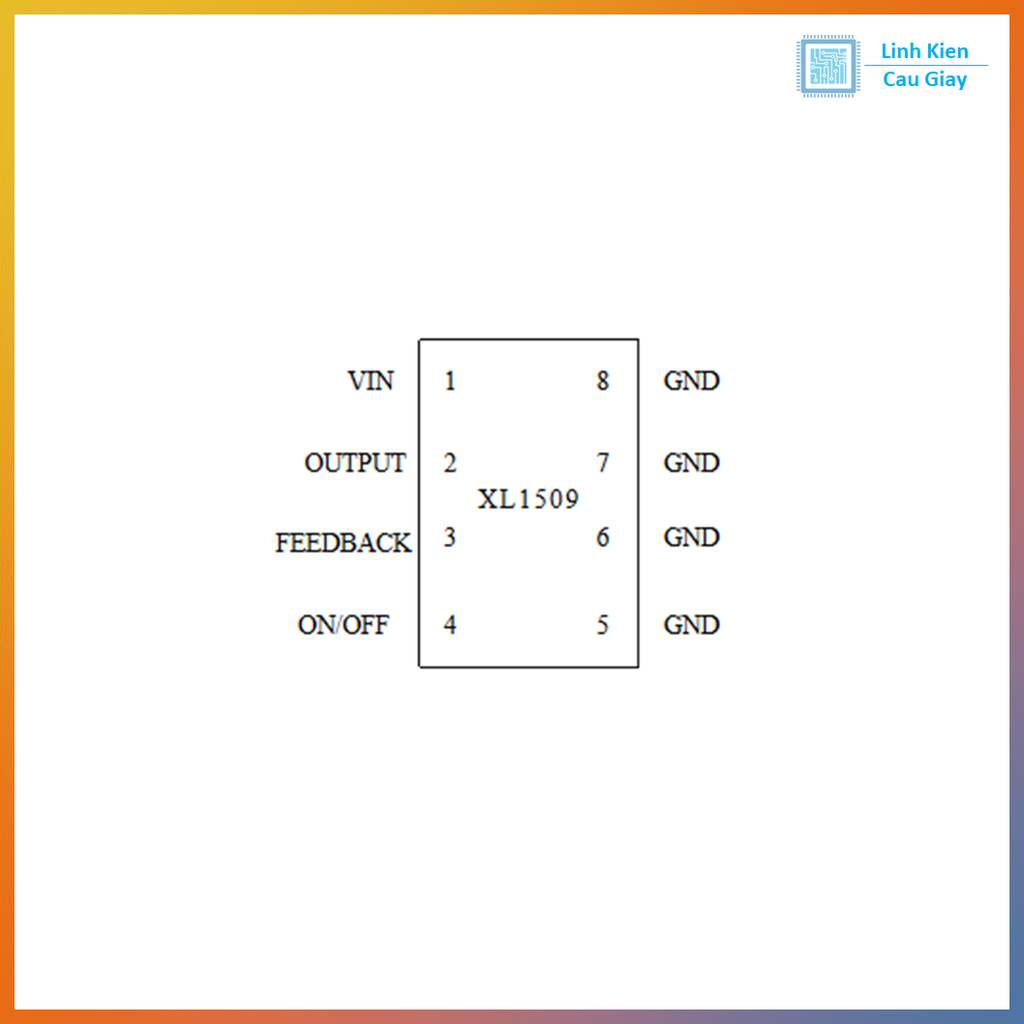

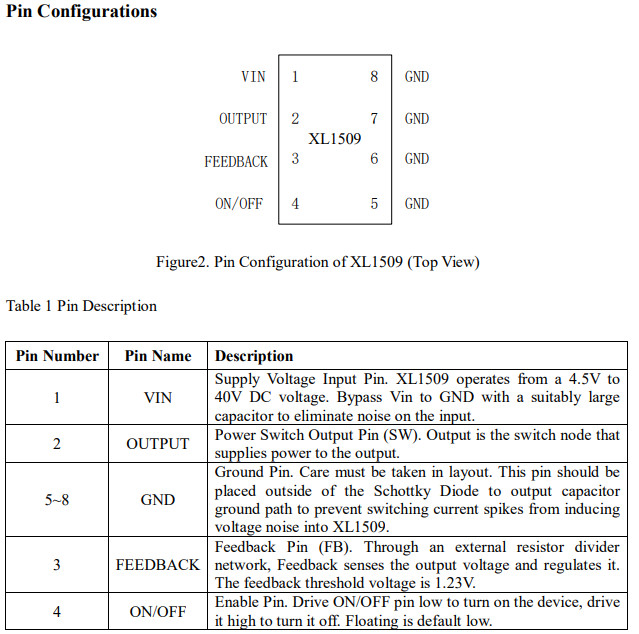

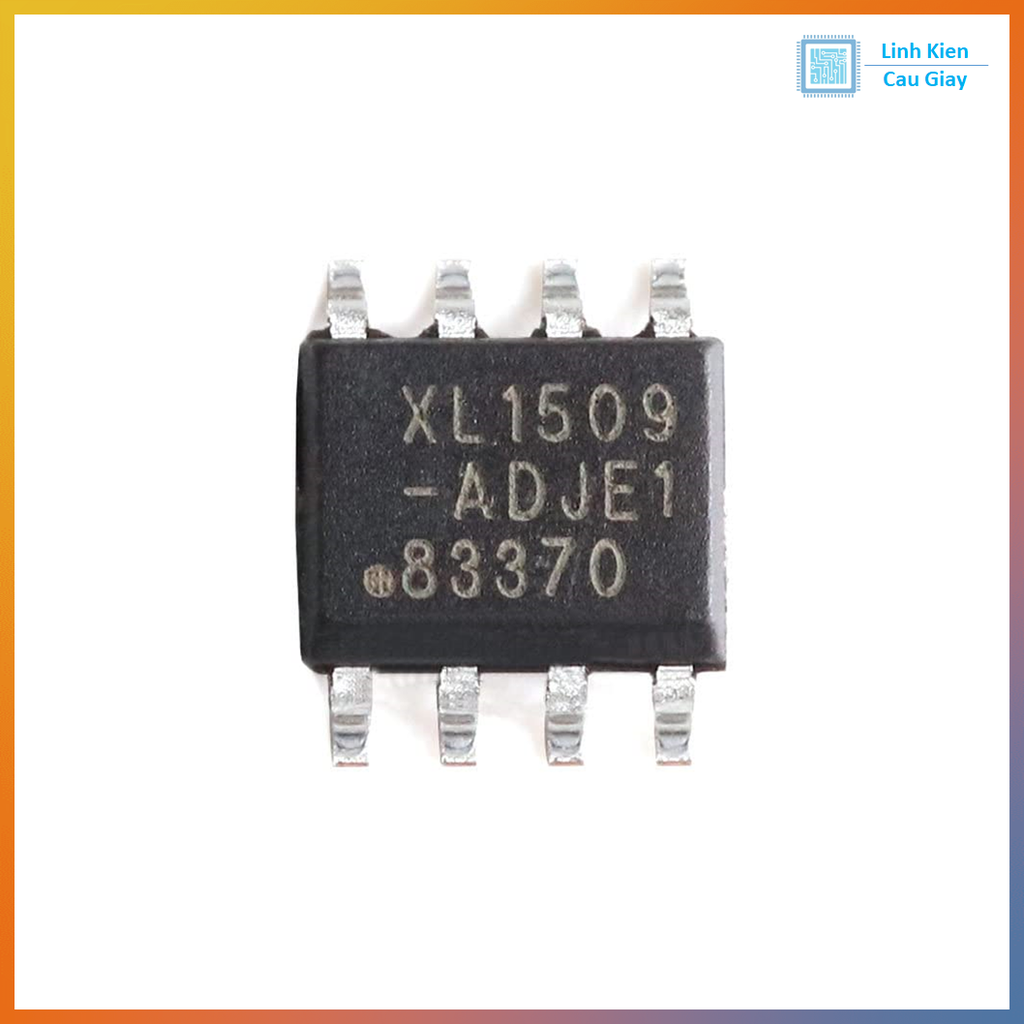

Sơ đồ chân

• VIN (nguồn vào)

• SW/OUT (chân chuyển mạch ra cuộn cảm)

• FB (hồi tiếp chỉnh áp)

• GND (mass)

• EN/ON-OFF (kích hoạt, có/không tùy bản)

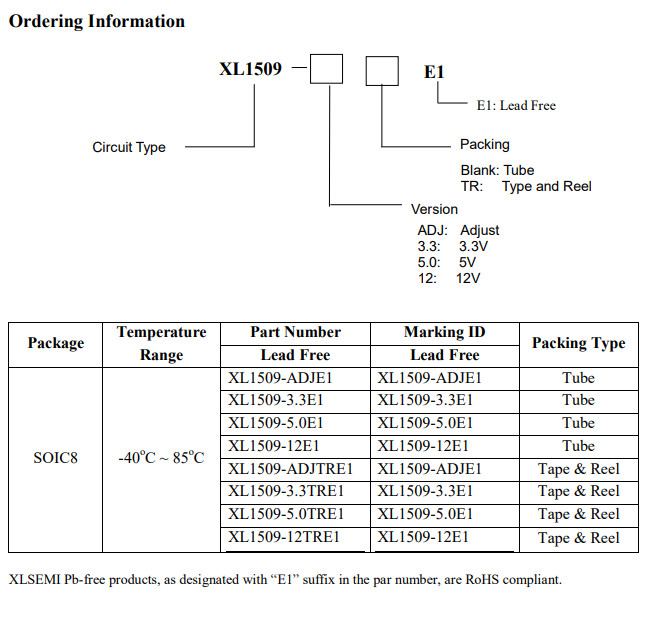

Thông số kĩ thuật

• Loại: Step-Down (Buck) Switching Regulator – Adjustable

• Dòng tải: thường quảng cáo tới ~2A (phụ thuộc tản nhiệt/thiết kế mạch)

• Điện áp vào: thường dùng tốt với 12V/24V (tùy phiên bản)

• Điện áp ra: chỉnh được (qua cầu chia FB)

• Tần số chuyển mạch: mức hàng trăm kHz (tùy datasheet)

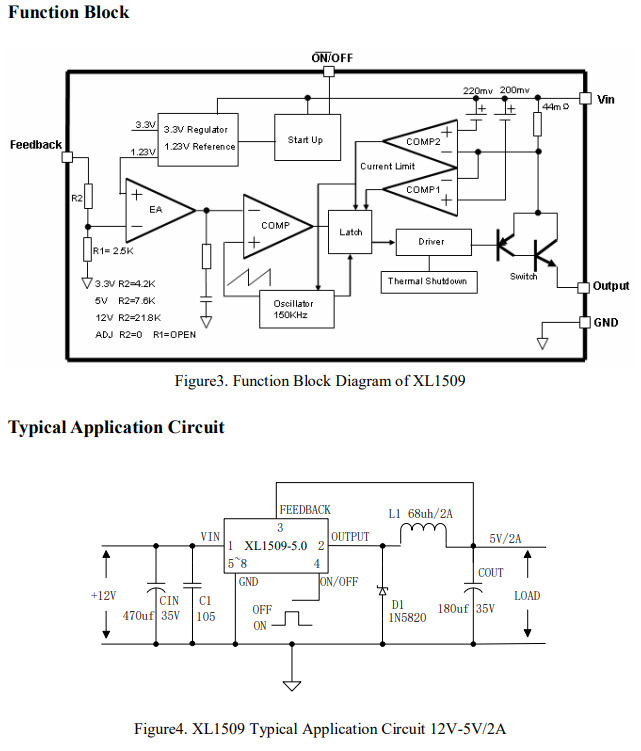

Hướng dẫn sử dụng

• Đây là IC Buck (hạ áp) → Vin phải cao hơn Vout.

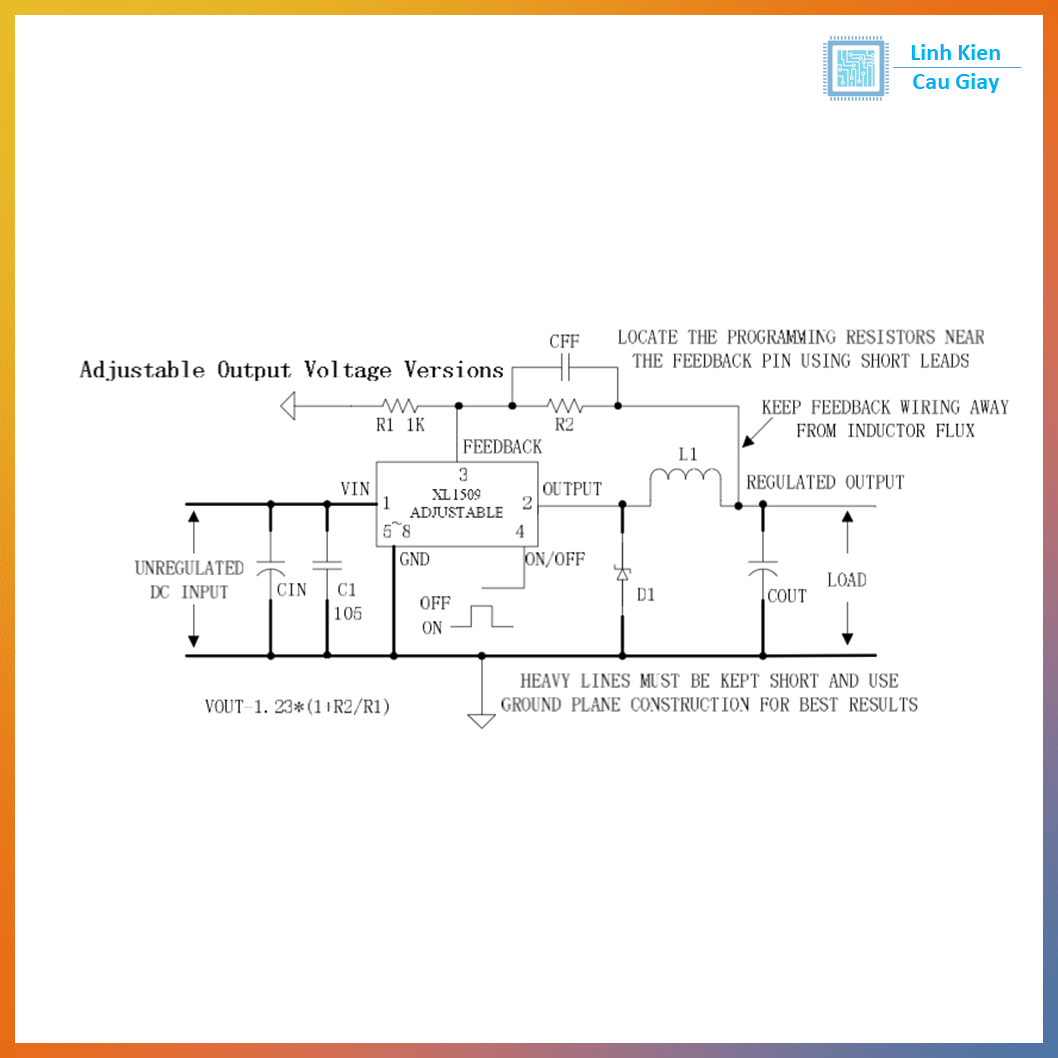

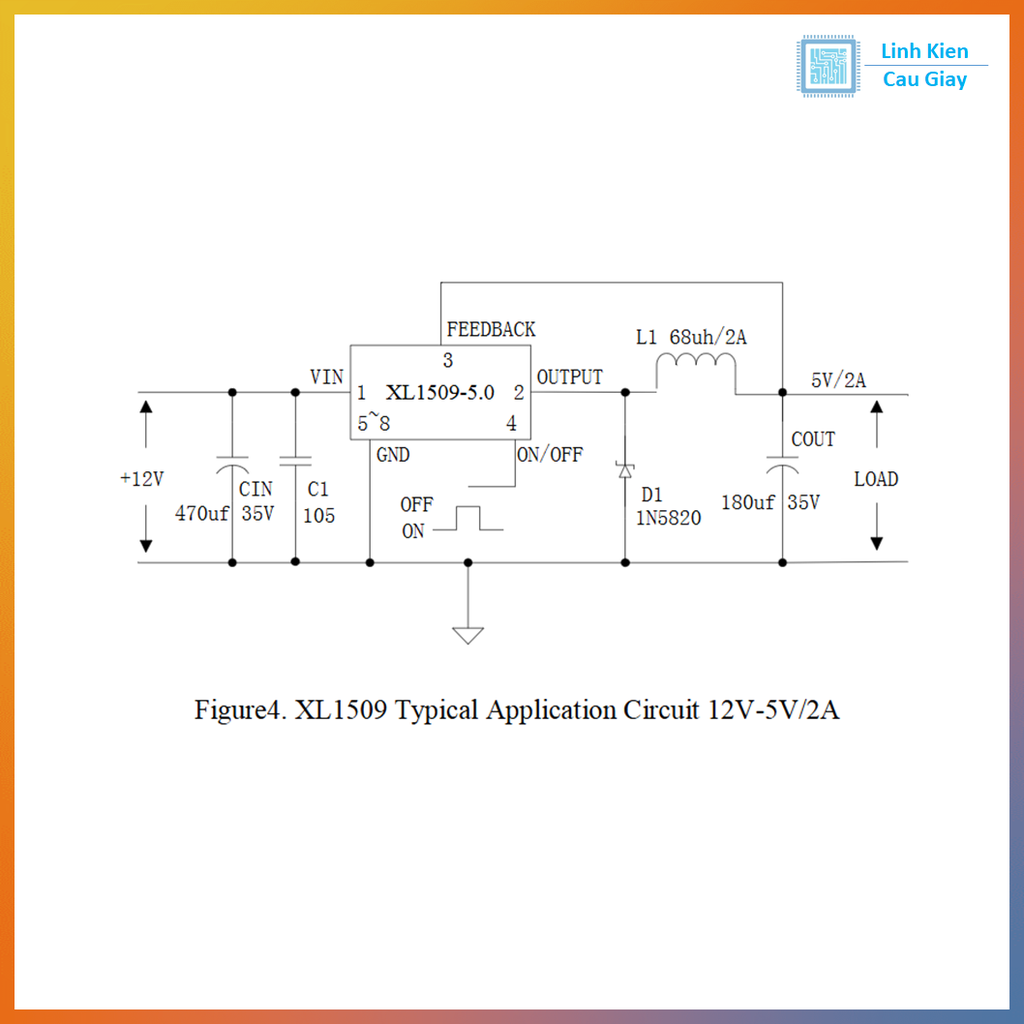

• Linh kiện bắt buộc: cuộn cảm L, diode Schottky, tụ input/output, cầu chia FB.

• Ưu tiên diode Schottky (SS34/SS54… tùy dòng) để giảm sụt áp & tăng hiệu suất.

• Layout: đường dòng xung VIN–SW–diode–GND phải ngắn và rộng, tụ đầu vào đặt sát IC để giảm nhiễu.

• Test: cấp nguồn từ thấp lên, chỉnh cầu chia/biến trở (nếu có), theo dõi nhiệt IC/cuộn cảm/diode.
