IC ổn áp chỉnh áp AMS1117-ADJ SOT-223 (LDO Adjustable )

Mô tả sản phẩm

AMS1117-ADJ SOT-223 là IC ổn áp tuyến tính LDO chỉnh áp (Adjustable) dòng tải lớn, dùng để tạo các mức điện áp phổ biến như 1.8V / 2.5V / 3.3V / 5V… từ nguồn vào cao hơn. Dạng chân SOT-223 (SMD) gọn, dễ hàn, tản nhiệt tốt khi đổ đồng PCB. AMS1117-ADJ hoạt động ổn định khi lắp đúng tụ lọc ngõ vào/ra, phù hợp làm nguồn cho ESP32/STM32/Arduino, cảm biến, module RF, và các mạch điện tử DIY/nhúng cần điện áp sạch, nhiễu thấp.

AMS1117-ADJ là IC LDO tuyến tính có điện áp tham chiếu Vref ~ 1.25V, cho phép đặt Vout bằng 2 điện trở chia áp (R1, R2). Ưu điểm là mạch đơn giản, điện áp ra “sạch”, phù hợp làm nguồn cho mạch số/analog. Lưu ý IC tuyến tính sẽ tỏa nhiệt khi chênh áp (Vin − Vout) lớn và dòng tải cao.

Ứng dụng

Tạo nguồn 3.3V/5V/1.8V cho vi điều khiển, cảm biến, module WiFi/Bluetooth/GPS
Nguồn “sạch” sau bộ nguồn xung (buck) để giảm nhiễu cho mạch ADC/Audio
Mạch nguồn cho thiết bị DIY, robot, mạch điều khiển công nghiệp nhỏ gọn

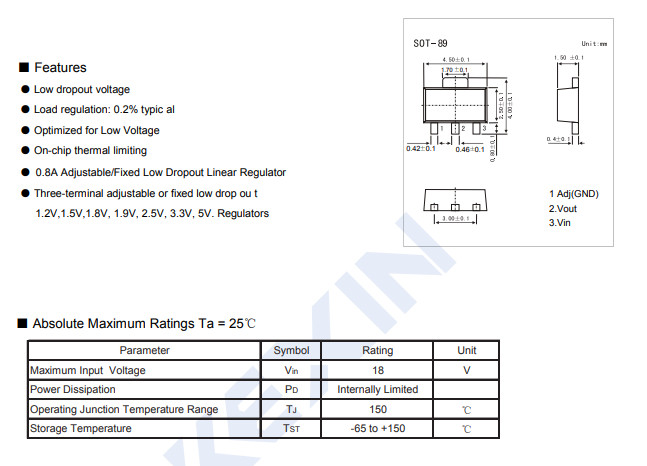

Sơ đồ chân

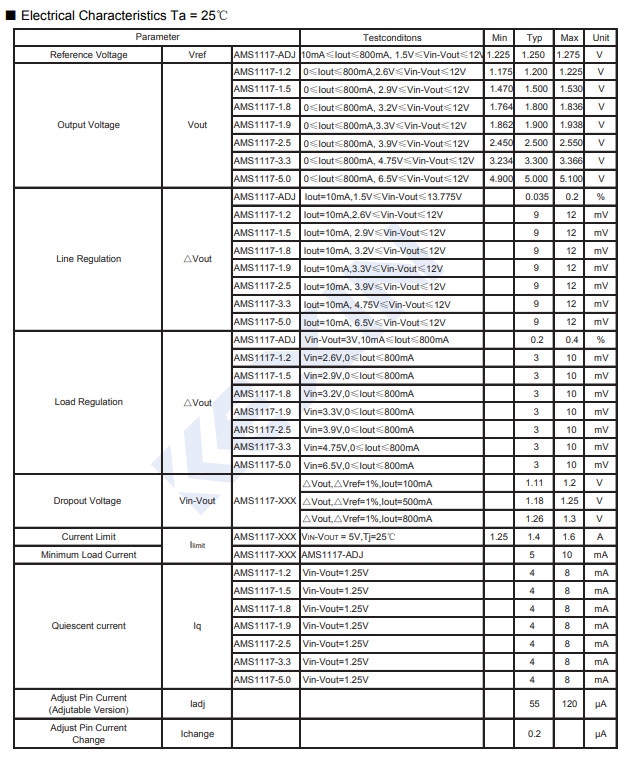

Thông số kĩ thuật

Loại: LDO Linear Regulator (Adjustable)
Điện áp ra: chỉnh được từ khoảng 1.25V đến gần Vin (phụ thuộc dropout)
Dòng tải: tối đa khoảng 1A (cần layout tản nhiệt tốt)
Dropout: khoảng ~1.1V (điển hình ở tải lớn)
Điện áp vào tối đa: thường gặp khoảng 15V (nên kiểm datasheet theo đúng lô/hãng)
Đóng gói: SOT-223 (SMD)

Hướng dẫn sử dụng

Bắt buộc có tụ lọc để ổn định
Ngõ vào: tụ 10µF (đặt sát chân VIN–GND)
Ngõ ra: tụ 22µF (đặt sát chân VOUT–GND)
Công thức đặt điện áp ra (bản ADJ)
Vout = Vref × (1 + R2/R1) + I adj × R2
Thực tế Iadj rất nhỏ nên thường có thể bỏ qua để tính nhanh
Gợi ý chọn điện trở
Hay dùng R1 ≈ 120Ω (hoặc gần tương đương) để mạch ổn định

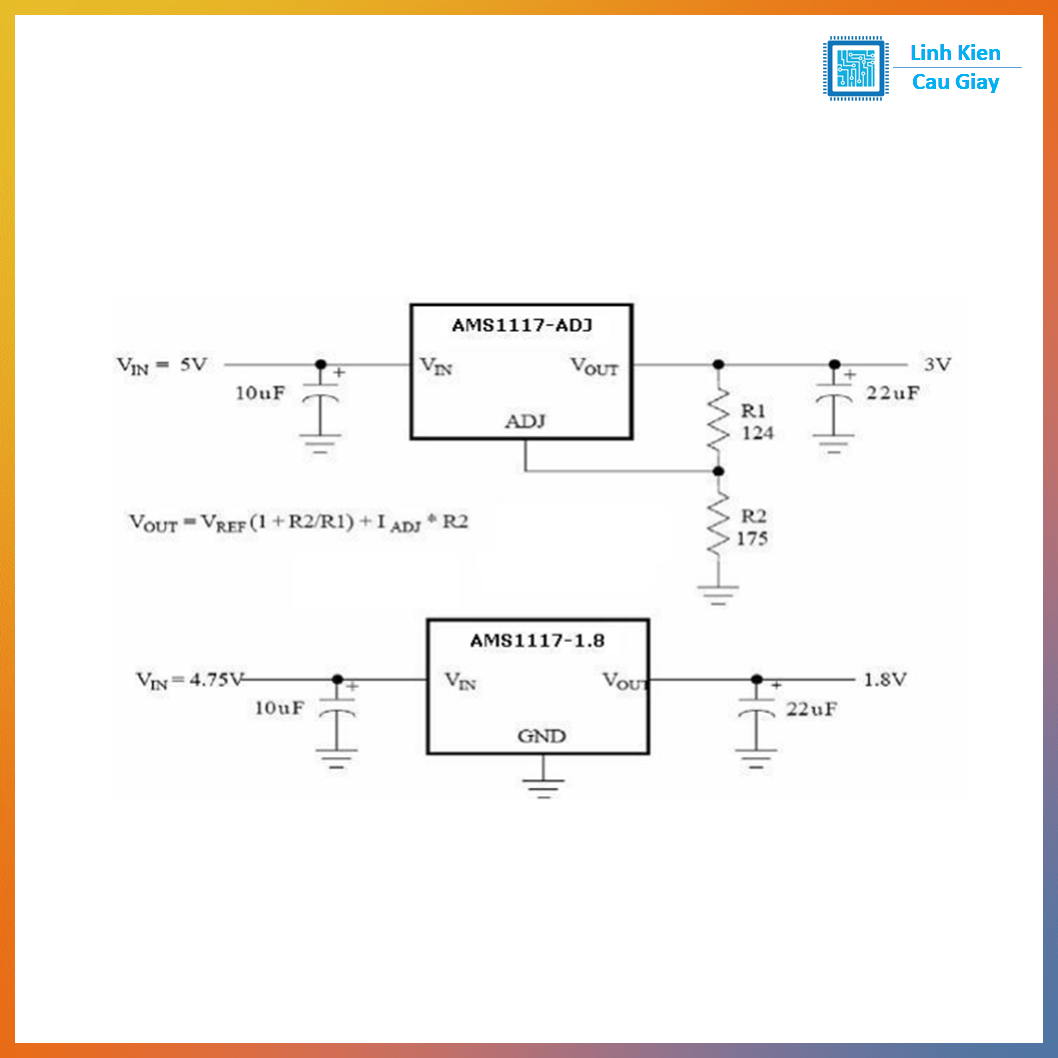

Ví dụ ra ~3.0V như hình minh hoạ: R1 = 124Ω, R2 = 175Ω
Tính tản nhiệt (rất quan trọng)
Công suất nhiệt xấp xỉ: P = (Vin − Vout) × Iout
Nếu P lớn, cần đổ đồng lớn ở tab VOUT, thêm via nhiệt, hoặc giảm dòng/chênh áp

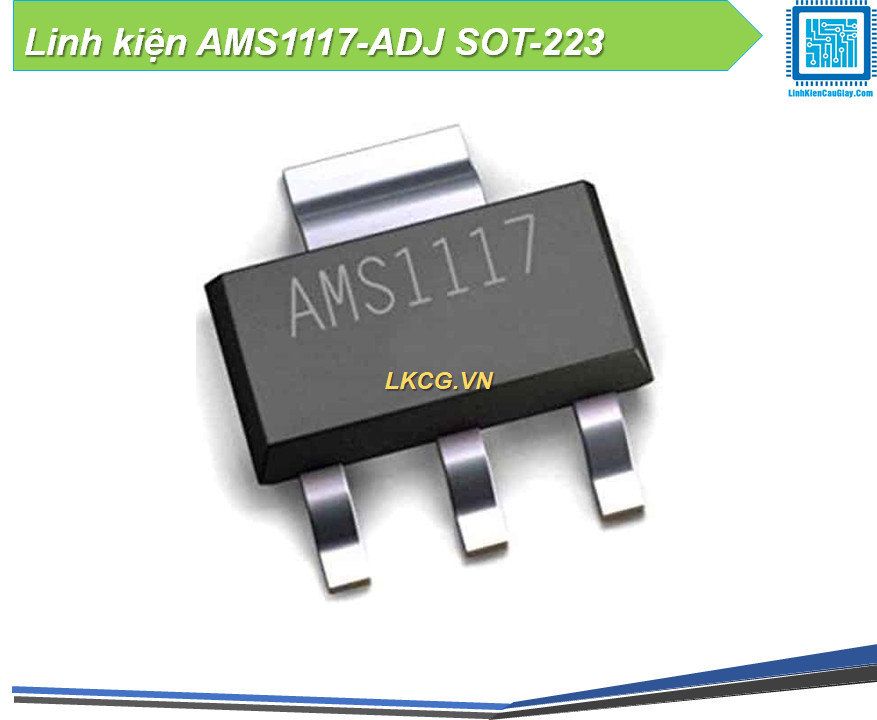

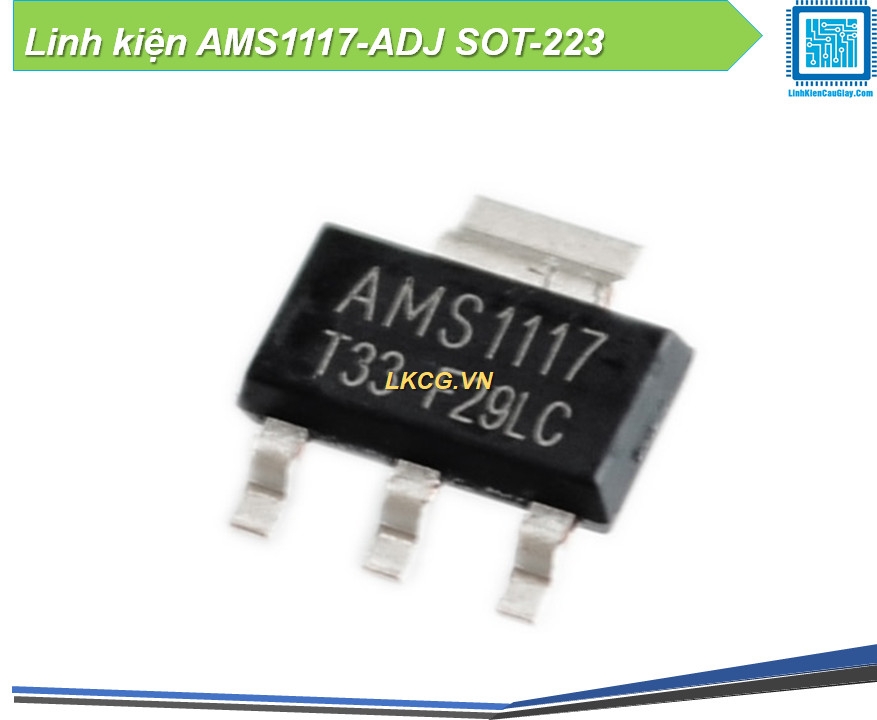

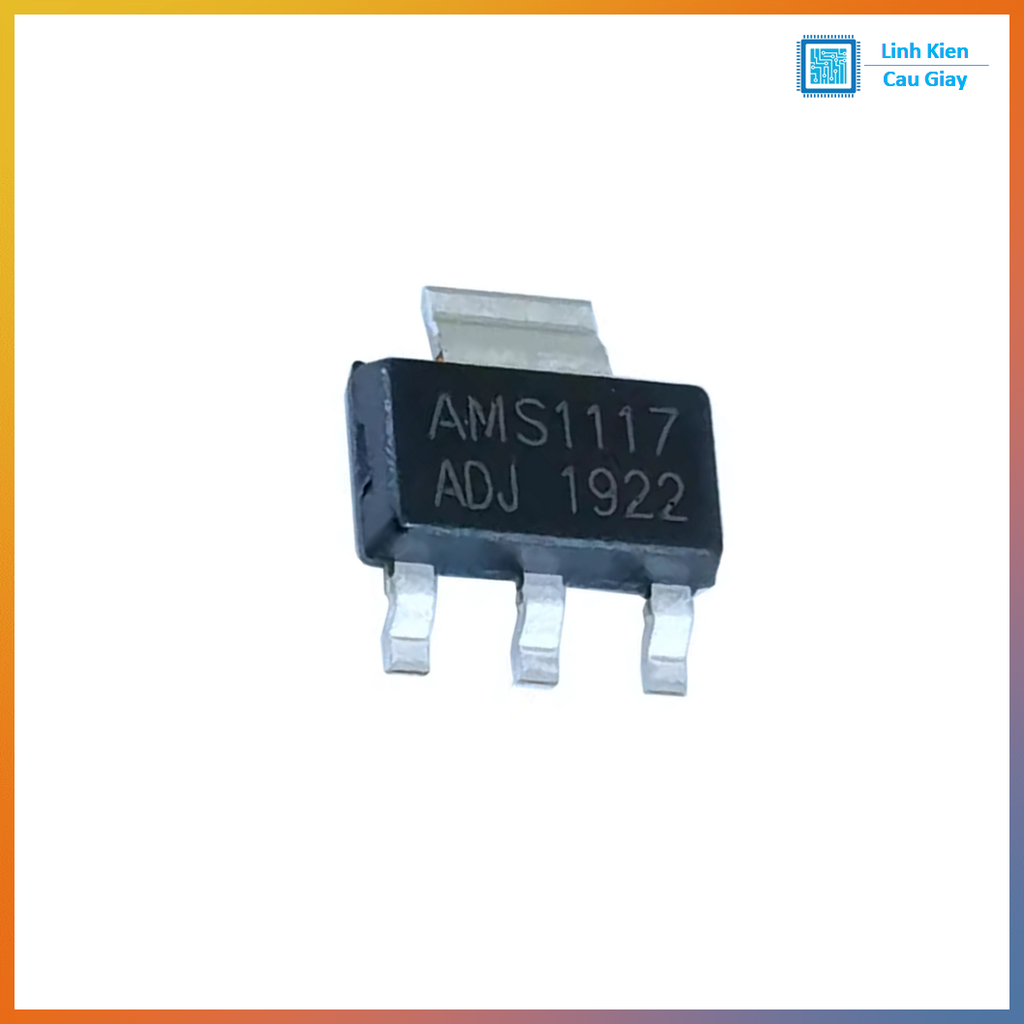

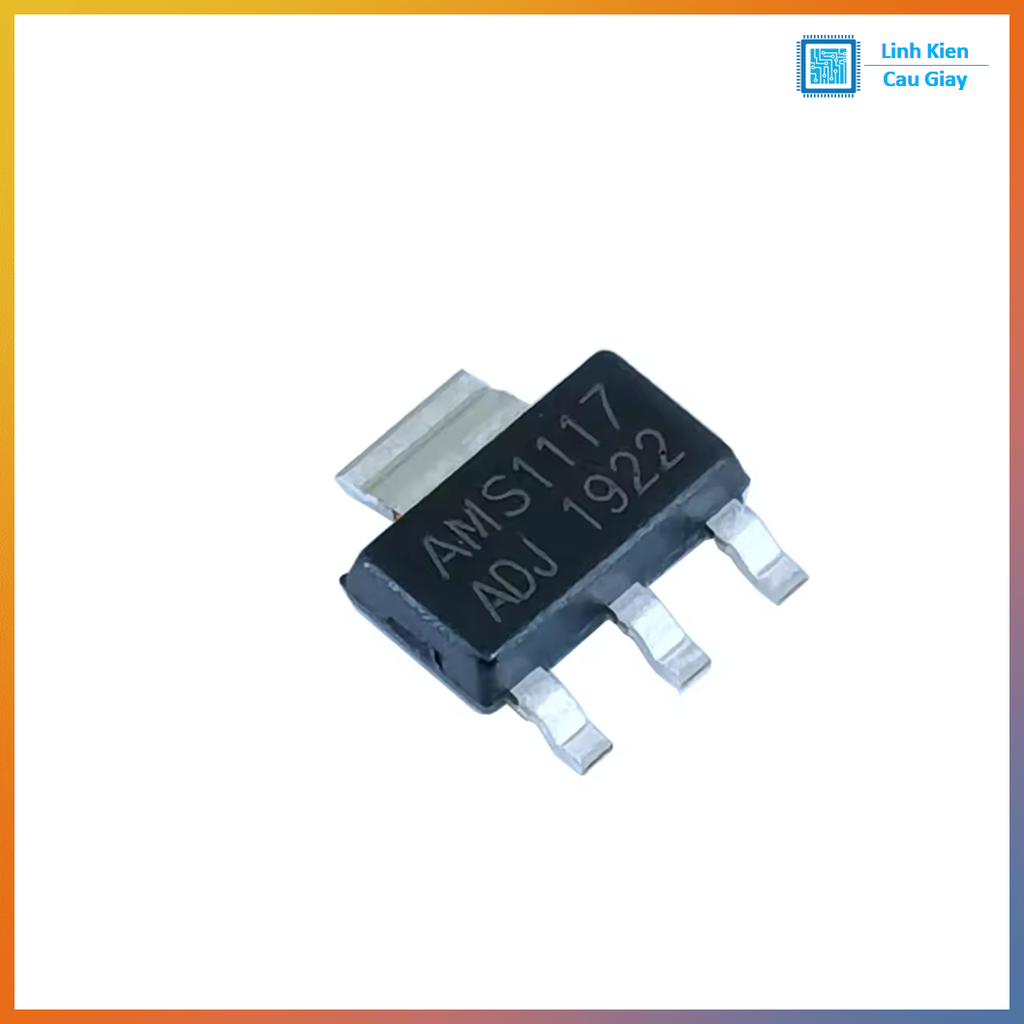

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
